Van Chặn Lửa Ống Gió: Giải Pháp Sống Còn Ngăn Cháy Lan Trong Hệ Thống HVAC

Trong thiết kế tòa nhà hiện đại, hệ thống thông gió và điều hòa không khí (HVAC) đóng vai trò như một "mạng lưới mạch máu" giúp duy trì sự sống. Tuy nhiên, khi một sự cố hỏa hoạn không may xảy ra, chính mạng lưới ống gió này lại trở thành con đường thuận lợi nhất để lửa và khói độc lan truyền nhanh chóng từ khu vực này sang khu vực khác.

Vấn đề thực tế cho thấy, phần lớn các thiệt hại về người trong các vụ cháy tòa nhà cao tầng không phải do trực tiếp từ lửa, mà do hít phải khói độc lan qua hệ thống thông gió. Nếu không có một thiết bị cơ khí chặn đứng dòng khí nóng này tại các điểm xuyên tường hoặc xuyên sàn, ngọn lửa sẽ bao trùm toàn bộ công trình chỉ trong vài phút. Lúc này, van chặn lửa ống gió chính là giải pháp kỹ thuật bắt buộc và quan trọng nhất để ngăn cháy lan, đảm bảo an toàn PCCC và bảo vệ tính mạng con người.

Van chặn lửa ống gió là gì? Định nghĩa và vai trò trong PCCC

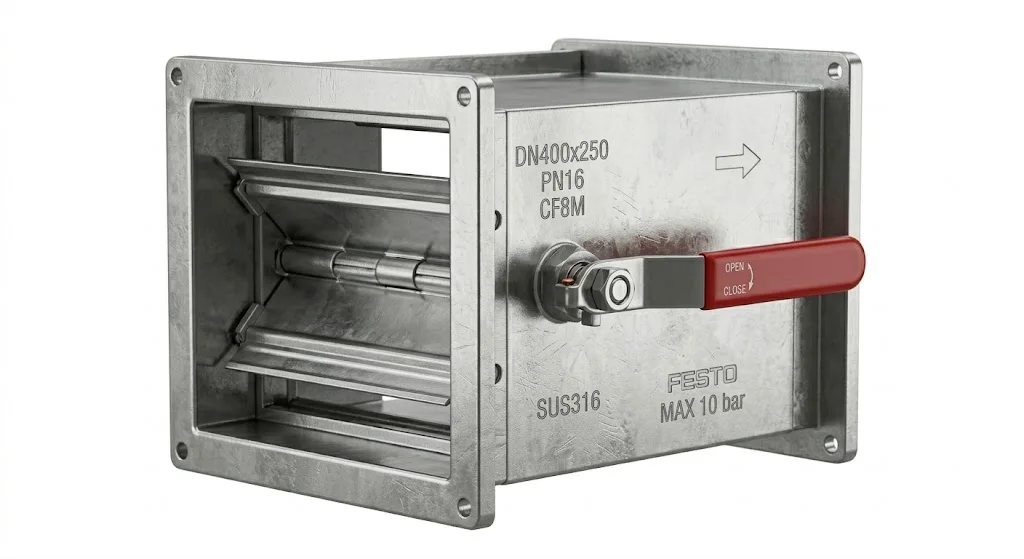

Để hiểu một cách trực quan, van chặn lửa ống gió (tên tiếng Anh là Fire Damper) là một thiết bị an toàn được lắp đặt trực tiếp trên các đường ống gió tại những vị trí xuyên qua các kết cấu ngăn cháy của tòa nhà như tường ngăn cháy hay sàn bê tông.

Định nghĩa chuẩn SEO: Van chặn lửa ống gió là thiết bị bảo vệ thụ động trong hệ thống HVAC, có khả năng tự động đóng kín khi nhiệt độ dòng khí đạt ngưỡng nguy hiểm. Mục đích cốt lõi của thiết bị là duy trì tính toàn vẹn của các vách ngăn cháy, không cho lửa và khói xuyên qua hệ thống ống gió để lan sang các khu vực lân cận.

Sự hiện diện của van chặn lửa không chỉ là yêu cầu kỹ thuật mà còn là điều kiện tiên quyết để một công trình được nghiệm thu hệ thống Phòng cháy chữa cháy (PCCC) trước khi đưa vào vận hành. Nó hoạt động như một "người gác cửa" thầm lặng, sẵn sàng kích hoạt bất cứ lúc nào để cô lập đám cháy.

Nguyên lý hoạt động của van chặn lửa: Cơ chế tự động thông minh

Sự tin cậy của Fire Damper nằm ở nguyên lý hoạt động hoàn toàn cơ học, không phụ thuộc vào nguồn điện hay sự điều khiển từ con người. Điều này đảm bảo thiết bị vẫn hoạt động chính xác ngay cả khi hệ thống điện của tòa nhà bị ngắt hoàn toàn do hỏa hoạn.

• Trạng thái bình thường: Các cánh van được giữ ở vị trí mở hoàn toàn nhờ một cơ cấu giữ bằng cầu chì nhiệt (fusible link). Không khí lưu thông tự do qua ống gió để phục vụ nhu cầu thông gió hoặc làm mát.

• Khi xảy ra hỏa hoạn: Nhiệt độ trong ống gió tăng cao. Khi đạt đến ngưỡng giới hạn (thường là 70°C), cầu chì nhiệt sẽ tự động tan chảy.

• Cơ chế đóng: Ngay khi cầu chì đứt, lực đẩy từ lò xo hồi sẽ giải phóng các cánh van, khiến chúng đóng sập lại ngay lập tức theo chiều trọng lực hoặc lực lò xo.

• Kết quả: Ngọn lửa và luồng khói nóng bị chặn lại hoàn toàn tại vị trí van, tạo ra một vách ngăn vững chắc ngăn không cho đám cháy phát triển ra ngoài vùng kiểm soát.

Insight chuyên gia: Cơ chế cơ học này loại bỏ rủi ro hỏng hóc do chập điện – một kịch bản rất dễ xảy ra trong hỏa hoạn. Đây chính là lý do van chặn lửa được coi là "tuyến phòng thủ" cuối cùng cực kỳ ổn định.

Phân tích cấu tạo van chặn lửa ống gió

Một chiếc Fire Damper đạt chuẩn cần được chế tạo từ những vật liệu chịu nhiệt cực cao và có cấu tạo cơ khí chính xác:

1. Thân van: Thường được làm từ tôn mạ kẽm hoặc inox có độ dày từ 1.15mm đến 2.0mm. Thân van phải đủ cứng vững để không bị biến dạng dưới nhiệt độ cao của đám cháy.

2. Cánh van (Blades): Có thể là dạng 1 cánh hoặc nhiều cánh xếp chồng. Cánh van được thiết kế để khi đóng lại sẽ tạo độ kín khít tối đa, ngăn cả khói và lửa.

3. Cầu chì nhiệt (Fusible Link): Đây là bộ phận nhạy cảm nhất – "trái tim" của thiết bị. Cầu chì này được thiết kế để đứt ở một ngưỡng nhiệt độ chính xác đã định trước.

4. Lò xo hồi: Cung cấp lực nén mạnh mẽ để đóng van trong tích tắc ngay khi cầu chì đứt.

5. Trục và bạc đạn: Phải được làm từ vật liệu chống rỉ sét để đảm bảo sau nhiều năm lắp đặt, van vẫn có thể xoay trơn tru khi cần kích hoạt.

Điểm lưu ý: Cầu chì nhiệt là linh kiện cần được kiểm tra định kỳ vì nó quyết định thời điểm "sống còn" để van thực hiện nhiệm vụ bảo vệ.

Phân loại Fire Damper phổ biến nhất

Tùy vào yêu cầu thiết kế của từng công trình và vị trí lắp đặt, người ta phân loại van chặn lửa theo các tiêu chí sau:

Theo nhiệt độ kích hoạt

• Loại 70°C: Là dòng phổ biến nhất, dùng cho các hệ thống thông gió và điều hòa không khí thông thường.

• Loại 280°C: Thường dùng cho hệ thống hút khói hành lang hoặc xả khí nóng đặc biệt, nơi nhiệt độ vận hành bình thường có thể cao hơn mức 70°C.

Theo cấu tạo và hình dáng

• Van chặn lửa vuông/chữ nhật: Phù hợp với các đường ống gió chính của tòa nhà.

• Van chặn lửa tròn: Dùng cho các đầu nhánh ống gió hoặc các vị trí có không gian lắp đặt hạn chế.

Theo chức năng bảo vệ

• Fire Damper: Chỉ chuyên dùng để chặn lửa.

• Smoke Damper: Chặn khói dựa trên tín hiệu cảm biến khói (thường dùng động cơ điện).

• Fire & Smoke Damper: Dòng cao cấp kết hợp cả hai chức năng, vừa đóng bằng nhiệt vừa đóng bằng tín hiệu điện từ trung tâm báo cháy.

Thông số kỹ thuật và các tiêu chuẩn kiểm định bắt buộc

Để đảm bảo an toàn, Fire Damper phải tuân thủ nghiêm ngặt các thông số kỹ thuật và chứng chỉ kiểm định:

• Vật liệu: Thép mạ kẽm theo tiêu chuẩn ASTM hoặc Inox 304/316.

• Thời gian chịu lửa (Fire Rating): Thường từ 60 phút, 90 phút đến 120 phút (E60, E90, E120).

• Tiêu chuẩn áp dụng: * UL 555: Tiêu chuẩn quốc tế cao nhất cho van chặn lửa.

  • BS 476: Tiêu chuẩn Anh về thử nghiệm vật liệu chống cháy.

  • QCVN 06:2022/BXD: Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình tại Việt Nam.

So sánh van chặn lửa với van gió thường

Rất nhiều đơn vị thi công vì muốn tiết kiệm chi phí đã sử dụng van gió thường để thay thế. Đây là một sai lầm chết người:

Insight: Van gió thường sẽ bị nóng chảy và biến dạng ngay lập tức khi tiếp xúc với lửa, hoàn toàn không có tác dụng ngăn cháy lan.

Tại sao bắt buộc phải lắp đặt van chặn lửa?

Việc lắp đặt van chặn lửa ống gió không chỉ đơn giản là để đối phó với các đợt kiểm tra PCCC, mà nó mang lại những lợi ích cốt lõi:

1. Khoanh vùng đám cháy: Giới hạn ngọn lửa trong một khu vực nhất định, tạo thêm thời gian quý báu cho công tác sơ tán và chữa cháy.

2. Ngăn chặn khói độc: Khói là tác nhân gây tử vong hàng đầu. Van đóng lại sẽ ngắt đường đi của khói giữa các phòng, các tầng.

3. Tuân thủ pháp luật: Theo luật PCCC mới nhất, các tòa nhà không có van chặn lửa hoặc lắp đặt sai quy cách sẽ bị đình chỉ hoạt động và xử phạt nặng.

4. Giảm thiểu thiệt hại tài sản: Bảo vệ các khu vực máy móc, kho bãi đắt tiền khỏi sự tấn công của nhiệt độ cao lan truyền qua ống gió.

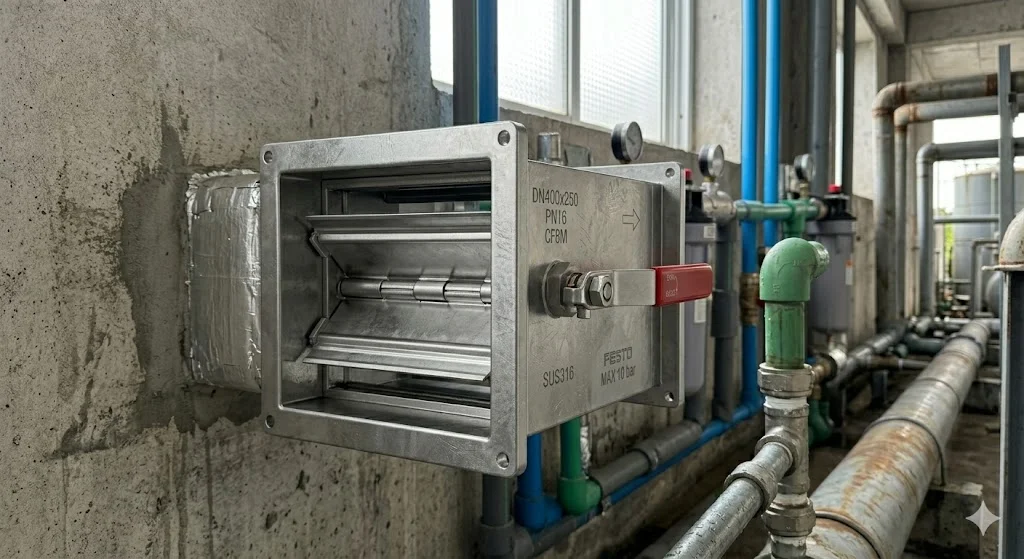

Ứng dụng thực tế của van chặn lửa trong các công trình

Sản phẩm này là thành phần không thể thiếu trong:

• Tòa nhà văn phòng và chung cư cao tầng: Lắp tại các trục kỹ thuật xuyên tầng.

• Trung tâm thương mại & Khách sạn: Đảm bảo an toàn cho khu vực bếp, hầm gửi xe và sảnh lớn.

• Nhà máy sản xuất & Kho dược phẩm: Bảo vệ dây chuyền sản xuất và nguyên liệu nhạy cảm với nhiệt.

• Bệnh viện: Khu vực phòng mổ và phòng cách ly cần được cô lập tuyệt đối khi có cháy.

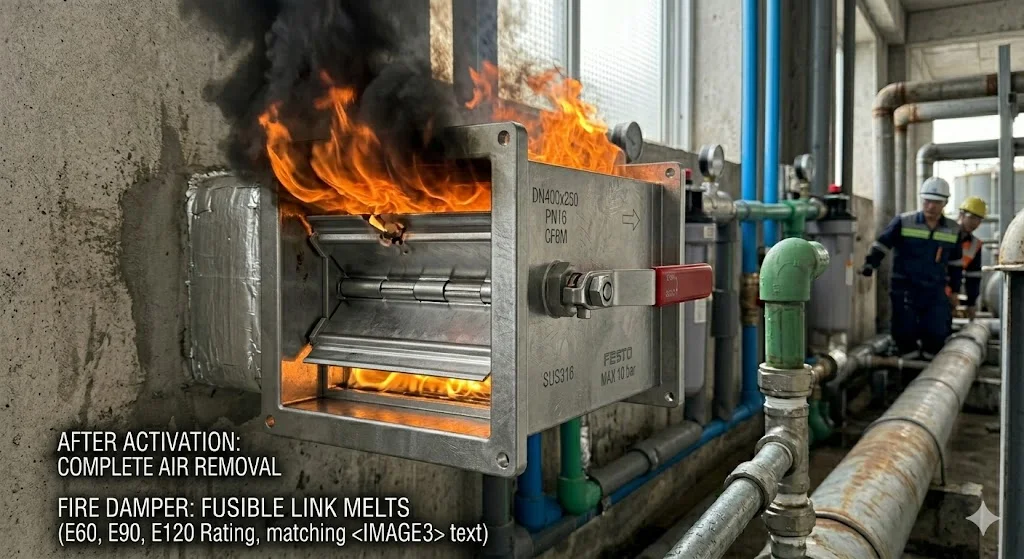

Những sai lầm "chí mạng" thường gặp khi lắp đặt

• Lắp sai vị trí: Van chặn lửa phải được lắp đúng tại mặt phẳng của tường ngăn cháy. Nếu lắp cách tường một khoảng, lửa có thể xuyên qua đoạn ống gió trước khi đến được van.

• Không chèn kín khe hở: Khe hở giữa thân van và tường không được chèn bằng vật liệu chống cháy (như vữa chống cháy, bông khoáng). Lửa sẽ "lách" qua kẽ hở này.

• Sử dụng van không có chứng chỉ: Nhiều van tự chế không đảm bảo cầu chì sẽ đứt đúng nhiệt độ, dẫn đến việc van không đóng khi cần thiết.

• Lắp ngược chiều cánh van: Khiến van không thể đóng kín dưới tác động của dòng khí nén trong ống.

Checklist: Hướng dẫn chọn và lắp đặt van chặn lửa đúng chuẩn

Để đảm bảo hệ thống HVAC an toàn tuyệt đối, hãy tuân theo danh sách kiểm tra sau:

1. Xác định kích thước: Kích thước van phải khớp với kích thước ống gió ($W \times H$ ).

2. Chọn nhiệt độ cầu chì: Thông thường chọn 70°C cho hệ thông gió chung.

3. Kiểm tra chứng chỉ: Van phải có tem kiểm định của Cục Cảnh sát PCCC & CNCH.

4. Vị trí lắp đặt: Bắt buộc tại các điểm xuyên tường ngăn cháy, vách ngăn hành lang hoặc sàn giữa các tầng.

5. Khoảng không gian bảo trì: Phải có lỗ thăm trên ống gió gần vị trí van để kiểm tra cầu chì định kỳ.

FAQ – Giải đáp thắc mắc về van chặn lửa ống gió

1. Van chặn lửa ống gió có cần nguồn điện để hoạt động không?

Không. Van chặn lửa tiêu chuẩn hoạt động hoàn toàn tự động bằng cơ chế cầu chì nhiệt và lò xo hồi.

2. Sự khác biệt giữa Fire Damper và Smoke Damper là gì?

Fire Damper đóng bằng nhiệt (lửa), trong khi Smoke Damper thường đóng bằng tín hiệu điện từ cảm biến khói để ngăn khói đi qua ngay cả khi nhiệt độ chưa cao.

3. Có thể tái sử dụng van chặn lửa sau khi cháy không?

Sau khi xảy ra hỏa hoạn, cấu trúc kim loại và các bộ phận cơ khí của van đã bị biến đổi dưới nhiệt độ cao. Vì sự an toàn, bạn nên thay mới hoàn toàn van và cầu chì nhiệt.

4. Bao lâu thì nên kiểm tra van chặn lửa một lần?

Định kỳ 6 - 12 tháng/lần. Bạn cần kiểm tra xem cầu chì có bị rỉ sét không và các cánh van có bị kẹt bởi bụi bẩn hay không.

Kết luận

Trong hệ thống phòng cháy chữa cháy của một công trình, van chặn lửa ống gió đóng vai trò là một "vệ sĩ thầm lặng" nhưng cực kỳ quan trọng. Nó không chỉ là một thiết bị kỹ thuật đáp ứng các quy chuẩn xây dựng, mà còn là yếu tố then chốt bảo vệ tính mạng con người và tài sản trước sự tàn phá của ngọn lửa.

Việc hiểu đúng về cấu tạo, nguyên lý và quy trình lắp đặt chuẩn xác sẽ giúp các chủ đầu tư và kỹ sư xây dựng tối ưu hóa an toàn cho công trình. Đừng bao giờ thỏa hiệp với chất lượng của van chặn lửa, vì trong kịch bản hỏa hoạn, sự vận hành chính xác của thiết bị nhỏ bé này chính là ranh giới giữa an toàn và nguy hiểm.
