SA351 CF8M Là Gì? Phân Tích Chuyên Sâu Về Vật Liệu Inox Đúc Cao Cấp

Trong ngành công nghiệp van và thiết kế hệ thống đường ống, việc đọc hiểu các ký hiệu vật liệu không chỉ là kỹ năng cơ bản mà còn là yếu tố sống còn đối với độ bền công trình. Bạn có bao giờ đứng trước một chiếc van bi inox và tự hỏi ký hiệu SA351 CF8M thực sự có ý nghĩa gì? Liệu nó có phải là Inox 316 mà chúng ta vẫn thường dùng, hay là một loại hợp kim đặc biệt nào khác?

Thực tế, không ít kỹ sư và đơn vị thu mua đã nhầm lẫn giữa các mác thép đúc và thép cán, dẫn đến việc lựa chọn sai vật liệu cho môi trường nước biển hoặc hóa chất. Hậu quả là sự ăn mòn diễn ra nhanh chóng, gây rò rỉ và hỏng hóc thiết bị, tiêu tốn hàng trăm triệu đồng chi phí sửa chữa. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia về vật liệu này, giúp bạn hiểu rõ bản chất, so sánh chi tiết và ứng dụng đúng kỹ thuật.

SA351 CF8M là gì? Định nghĩa và tiêu chuẩn vật liệu

Để hiểu một cách chính xác, SA351 CF8M là ký hiệu dành cho mác thép không gỉ Austenitic ở dạng đúc (cast stainless steel). Đây là vật liệu được quy định nghiêm ngặt bởi Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ (ASTM) thông qua tiêu chuẩn ASTM A351 – tiêu chuẩn chuyên biệt cho các bộ phận chịu áp lực được sản xuất bằng phương pháp đúc.

Về mặt kỹ thuật, vật liệu này được coi là "phiên bản đúc" tương đương của Inox 316 (SS316). Tuy nhiên, cách ký hiệu của nó mang những ý nghĩa đặc thù mà người làm kỹ thuật cần nắm rõ:

• SA351 / ASTM A351: Chỉ định tiêu chuẩn cho thép đúc Austenitic sử dụng trong môi trường nhiệt độ cao và áp suất lớn.

• Ký tự "C": Viết tắt của "Corrosion Resistant" (Chống ăn mòn), phân biệt với nhóm thép chịu nhiệt (thường bắt đầu bằng chữ H).

• Ký tự "F": Viết tắt của "Forge" hoặc thực tế trong ngữ cảnh này ám chỉ quy trình sản xuất liên quan đến khả năng tạo hình đúc.

• Con số "8": Đại diện cho hàm lượng Carbon tối đa (0.08%), tương tự như dòng 304/316 series.

• Ký tự "M": Viết tắt của Molybdenum (Mo). Đây chính là "chìa khóa" tạo nên sự khác biệt về khả năng chống ăn mòn của CF8M so với các dòng inox thông thường khác.

Bản chất và nguyên lý cấu tạo của vật liệu CF8M

Về mặt cấu trúc vi mô, vật liệu này thuộc nhóm Inox Austenitic. Đặc trưng của nhóm này là cấu trúc mạng tinh thể lập phương tâm diện, mang lại độ dẻo dai tuyệt vời ngay cả ở nhiệt độ âm sâu và khả năng chống từ tính tốt.

Thành phần hóa học của CF8M bao gồm các nguyên tố chiến lược:

• Chromium (Cr) 18–21%: Tạo lớp màng oxit thụ động bảo vệ bề mặt thép.

• Nickel (Ni) 9–12%: Ổn định cấu trúc Austenitic, tăng độ bền và khả năng chịu nhiệt.

• Molybdenum (Mo) 2–3%: Đây là thành phần quan trọng nhất. Sự có mặt của Mo giúp tăng cường đáng kể khả năng chống ăn mòn lỗ mặt (pitting) và ăn mòn kẽ hở trong môi trường chứa Chloride (như nước biển, nước muối).

Insight chuyên gia: Một hiểu lầm phổ biến là coi CF8M hoàn toàn giống Inox 316 cán. Thực tế, do quy trình đúc, cấu trúc của CF8M thường chứa một lượng nhỏ Ferrite (thường từ 5-20%) để ngăn chặn vết nứt nóng trong quá trình đúc. Điều này làm cho CF8M có tính chất cơ lý hơi khác so với SS316 cán, dù khả năng chống ăn mòn là tương đương.

Thành phần hóa học và thông số kỹ thuật chi tiết

Để đánh giá một mác thép có đạt chuẩn vật liệu này hay không, chúng ta cần căn cứ vào bảng thành phần hóa học và các chỉ số cơ tính sau đây:

Bảng thành phần hóa học (ASTM A351)

Thông số cơ tính quan trọng

Vật liệu CF8M không chỉ mạnh về chống ăn mòn mà còn sở hữu các thông số vật lý ấn tượng:

• Độ bền kéo (Tensile Strength): Tối thiểu 70 ksi (485 MPa).

• Giới hạn chảy (Yield Strength): Tối thiểu 30 ksi (205 MPa).

• Độ giãn dài (Elongation): Tối thiểu 30%.

• Khả năng chịu nhiệt: Hoạt động ổn định trong dải nhiệt độ rộng, thường dùng cho các hệ thống hơi nóng hoặc dầu nóng.

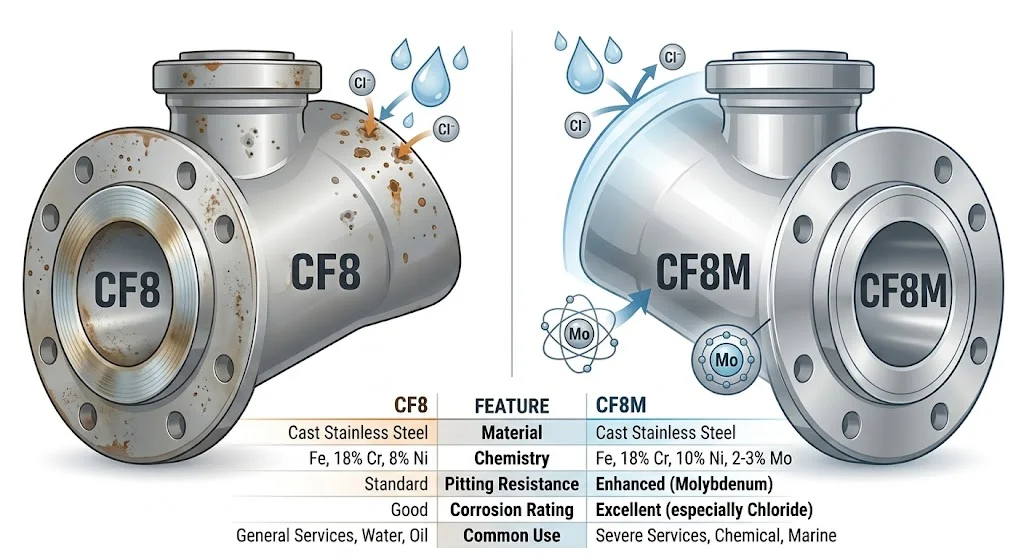

So sánh SA351 CF8M với các vật liệu phổ biến

Việc nhầm lẫn giữa CF8M và các vật liệu khác là nguyên nhân chính dẫn đến các sự cố kỹ thuật. Dưới đây là bảng so sánh giúp bạn phân loại chính xác:

1. CF8M vs CF8 (Tương đương Inox 316 vs Inox 304)

2. SA351 CF8M vs Inox 316 (SS316)

Đây là hai khái niệm thường bị đánh đồng. Tuy nhiên:

• SA351 CF8M: Là vật liệu Đúc (Casting). Thường thấy ở thân van, thân bơm, các chi tiết có hình dạng phức tạp.

• SS316 (ASTM A182/A240): Là vật liệu Cán hoặc Rèn (Wrought). Thường dùng làm tấm inox, ống inox hoặc phụ kiện ren.

• Lưu ý: CF8M thường có khả năng gia công cắt gọt tốt hơn nhưng bề mặt sau khi đúc sẽ có độ nhám nhất định, trong khi SS316 cán có độ nhẵn mịn cao hơn.

Tại sao vật liệu này  lại chống ăn mòn vượt trội?

Nguyên lý bảo vệ của CF8M dựa trên cơ chế tự phục hồi của lớp màng Oxit. Tuy nhiên, điểm tạo nên sự khác biệt của "M" (Molybdenum) nằm ở khả năng đối phó với ion Chloride ($Cl^-$).

Trong môi trường nước biển hoặc hóa chất, các ion $Cl^-$ thường tấn công vào các điểm yếu trên bề mặt inox, gây ra hiện tượng ăn mòn lỗ (pitting) – những lỗ nhỏ li ti nhưng ăn sâu vào thân van. Molybdenum đóng vai trò là tác nhân gia cố, giúp lớp màng oxit Chrom trở nên bền vững hơn, ngăn chặn sự thâm nhập của ion độc hại.

Ngoài ra, cấu trúc Austenite giúp vật liệu không bị giòn hóa ở nhiệt độ thấp (cryogenic) và duy trì được độ dẻo dai cần thiết khi chịu áp lực dòng chảy lớn. Điều này giải thích tại sao các loại van bi, van cổng cho tàu biển hoặc nhà máy hóa chất bắt buộc phải sử dụng CF8M thay vì CF8.

Phân loại CF8M nâng cao: CF8M vs CF3M

Trong một số dự án yêu cầu kỹ thuật cực cao, bạn có thể bắt gặp ký hiệu CF3M. Đây thực chất là phiên bản Carbon thấp (Low Carbon) của CF8M.

• CF3M (Tương đương Inox 316L): Có hàm lượng Carbon tối đa chỉ 0.03%.

• Lợi ích: Khi hàn các chi tiết inox, Carbon cao dễ kết hợp với Chrom tạo thành Carbide Chrom tại biên giới hạt, làm giảm khả năng chống ăn mòn tại mối hàn (hiện tượng ăn mòn kẽ). CF3M triệt tiêu nguy cơ này, phù hợp cho các hệ thống yêu cầu hàn lắp ghép phức tạp.

Ứng dụng thực tế của vật liệu này

Nhờ sự cân bằng giữa độ bền cơ học và khả năng chống ăn mòn, CF8M trở thành "vật liệu quốc dân" trong các ngành công nghiệp nặng:

1. Sản xuất Van công nghiệp: Đây là ứng dụng phổ biến nhất. Các loại van bi (ball valve), van cầu (globe valve), van một chiều (check valve) và van cổng (gate valve) làm từ CF8M được sử dụng rộng rãi trong các đường ống hóa chất.

2. Ngành đóng tàu và dầu khí ngoài khơi: Chịu đựng môi trường sương muối và nước biển cực kỳ khắc nghiệt.

3. Ngành thực phẩm và dược phẩm: Đảm bảo vệ sinh, không gây nhiễm độc kim loại vào sản phẩm và chịu được các hóa chất tẩy rửa mạnh (CIP/SIP).

4. Hệ thống xử lý nước thải: Chống chịu các gốc axit nhẹ và kiềm trong quá trình xử lý hóa lý.

Những sai lầm thường gặp khi lựa chọn vật liệu

Lựa chọn vật liệu dựa trên cảm tính hoặc giá thành thường dẫn đến những sai lầm tai hại:

• Đánh đồng CF8M là Inox 304: Đây là lỗi cơ bản nhất. Việc dùng van CF8 (tương đương 304) cho môi trường nước biển thay vì CF8M sẽ khiến thiết bị bị "thủng" chỉ sau vài tháng sử dụng.

• Chỉ nhìn vào giá: CF8M đắt hơn CF8 khoảng 15–25%. Tuy nhiên, nếu xét về vòng đời (LCC - Life Cycle Cost), CF8M tiết kiệm hơn nhiều nhờ giảm tần suất thay thế.

• Bỏ qua chứng chỉ CO/CQ: Trên thân van có thể đúc chữ CF8M nhưng nếu không có chứng chỉ phân tích thành phần hóa học (Mill Test Report), bạn có thể đang dùng một loại thép kém chất lượng với hàm lượng Ni và Mo thấp hơn quy chuẩn.

Checklist: Cách chọn đúng vật liệu

Để đảm bảo bạn đang mua và sử dụng đúng loại vật liệu mình cần, hãy thực hiện theo danh sách kiểm tra sau:

1. Xác định môi trường lưu chất: Nếu có sự xuất hiện của muối, axit nhẹ hoặc Chloride, bắt buộc dùng CF8M.

2. Kiểm tra ký hiệu đúc: Trên thân thiết bị (van, bơm) phải có chữ đúc nổi "ASTM A351 CF8M" rõ ràng.

3. Yêu cầu Mill Test: Đối chiếu hàm lượng Mo (phải > 2.0%) và Ni (phải > 9.0%) trên giấy tờ kỹ thuật.

4. Xem xét phương pháp kết nối: Nếu hệ thống yêu cầu hàn nhiều, hãy cân nhắc nâng cấp lên CF3M để bảo vệ mối hàn.

5. Chọn nhà cung cấp: Ưu tiên các đơn vị có cam kết về tiêu chuẩn ASTM và có bề dày kinh nghiệm trong ngành van công nghiệp.

FAQ – Giải đáp thắc mắc về vật liệu này

1. SA351 CF8M có phải Inox 316 không?

Về thành phần hóa học, chúng gần như tương đương. Tuy nhiên, CF8M là dạng thép đúc, còn Inox 316 thường dùng để chỉ dạng thép cán hoặc rèn.

2. CF8M có bị nam châm hút không?

Do cấu trúc Austenitic, CF8M tiêu chuẩn không hít nam châm. Tuy nhiên, trong quá trình đúc có thể xuất hiện một lượng nhỏ Ferrite để chống nứt nóng, nên đôi khi nam châm có thể hít nhẹ. Đây là hiện tượng bình thường của thép đúc.

3. Tại sao giá van CF8M lại cao hơn CF8?

Do có thêm nguyên tố Molybdenum (Mo) – một kim loại quý giúp tăng khả năng chống ăn mòn – và hàm lượng Nickel cao hơn, dẫn đến chi phí nguyên liệu đầu vào cao hơn.

4. Khi nào không nên dùng CF8M?

Khi môi trường cực kỳ khắc nghiệt như axit đặc nóng (H2SO4, HCl nồng độ cao), CF8M vẫn có thể bị ăn mòn. Lúc này cần chuyển sang các dòng cao cấp hơn như Inox Duplex, Super Duplex hoặc Incoloy.

Kết luận

Vật liệu SA351 CF8M là sự lựa chọn ưu việt cho các hệ thống đòi hỏi khả năng chống ăn mòn cao và độ bền cơ lý ổn định. Hiểu rõ bản chất của dòng thép đúc này không chỉ giúp bạn tối ưu hóa hiệu suất hệ thống mà còn bảo vệ doanh nghiệp khỏi những tổn thất chi phí không đáng có do chọn sai vật liệu.

Việc đầu tư vào đúng tiêu chuẩn vật liệu ngay từ đầu chính là cách bền vững nhất để đảm bảo an toàn vận hành. Nếu bạn đang băn khoăn giữa CF8, CF8M hay các mác thép đặc biệt khác cho công trình của mình, hãy liên hệ với các chuyên gia vật liệu hoặc nhà cung cấp uy tín để được tư vấn chính xác nhất dựa trên thông số hóa học thực tế.

Bạn đang tìm kiếm các sản phẩm van đạt chuẩn vật liệu này cho dự án? Đừng ngần ngại yêu cầu xem chứng chỉ CO/CQ và kết quả test thành phần để đảm bảo quyền lợi tốt nhất!

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về sa351 cf8m!
