Van Tiết Lưu Điều Chỉnh Khí Nén: Giải Pháp Kiểm Soát Tốc Độ Xi Lanh Chuyên Nghiệp

Trong các hệ thống tự động hóa, việc xi lanh khí nén vận hành trơn tru là yếu tố quyết định đến chất lượng sản phẩm và độ bền của máy móc. Tuy nhiên, một tình huống thực tế mà nhiều kỹ sư vận hành thường gặp phải là xi lanh chạy quá nhanh, gây ra hiện tượng giật cục và va đập mạnh tại hai đầu hành trình.

Vấn đề nằm ở chỗ áp suất khí nén cung cấp thường quá lớn so với tải trọng thực tế, dẫn đến việc mất kiểm soát tốc độ chuyển động. Nếu không có biện pháp can thiệp, sự va đập liên tục này sẽ làm giảm tuổi thọ thiết bị, gây lỏng các mối nối và thậm chí làm hỏng cấu trúc máy. Lúc này, van tiết lưu điều chỉnh khí nén chính là giải pháp kỹ thuật then chốt giúp kiểm soát lưu lượng và tốc độ một cách chính xác nhất. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách lựa chọn loại van phù hợp cho hệ thống của bạn.

Van tiết lưu điều chỉnh khí nén là gì? Định nghĩa chuẩn kỹ thuật

Để hiểu một cách đơn giản, van tiết lưu điều chỉnh khí nén là một thiết bị phụ trợ trong hệ thống khí nén, có chức năng chính là điều chỉnh lưu lượng (tốc độ dòng chảy) của khí đi qua nó. Bằng cách thay đổi lưu lượng khí nén, thiết bị này trực tiếp kiểm soát tốc độ chuyển động của các cơ cấu chấp hành như xi lanh khí nén hoặc motor khí.

Định nghĩa chuẩn SEO: Van tiết lưu khí nén là loại van dùng để giảm hoặc điều chỉnh lưu lượng khí nén nhằm kiểm soát tốc độ làm việc trong hệ thống. Khác với van điều áp (giảm áp lực), van tiết lưu tập trung vào việc quản lý "khối lượng" khí đi vào hoặc đi ra khỏi xi lanh trong một đơn vị thời gian.

Tại Việt Nam, thiết bị này còn được gọi bằng nhiều tên khác như tiết lưu một chiều, van điều khiển tốc độ xi lanh, hay van tiết lưu ren. Dù tên gọi nào, mục đích cuối cùng vẫn là đảm bảo sự chuyển động mượt mà và chính xác của hệ thống máy móc.

Nguyên lý hoạt động của van tiết lưu khí nén

Cơ chế vận hành của van tiết lưu điều chỉnh khí nén dựa trên nguyên lý thay đổi tiết diện dòng chảy. Hãy hình động nó giống như một chiếc vòi nước; khi bạn vặn vòi nhỏ lại, lượng nước chảy ra sẽ ít đi mặc dù áp suất nước ở trong ống vẫn không đổi.

• Khi vặn vít điều chỉnh (Needle valve): Kim tiết lưu sẽ đi sâu vào trong thân van, làm hẹp khoảng trống giữa kim và đế van. Điều này tạo ra lực cản dòng khí, làm giảm lưu lượng khí nén đi qua. kết quả là xi lanh sẽ di chuyển chậm lại.

• Tiết lưu 1 chiều vs 2 chiều: Trong hầu hết các ứng dụng xi lanh, người ta dùng van tiết lưu một chiều (có tích hợp van check). Khí nén sẽ bị hạn chế theo một chiều (để điều khiển tốc độ) và đi tự do theo chiều ngược lại (để xả nhanh).

Insight chuyên gia: Một lưu ý cực kỳ quan trọng là van tiết lưu không làm thay đổi áp suất của hệ thống (nếu không xét đến tổn thất nhỏ do ma sát). Nó chỉ gián tiếp điều chỉnh tốc độ thông qua việc giới hạn "lưu lượng". Nếu bạn muốn thay đổi lực đẩy của xi lanh, bạn cần van điều áp, không phải van tiết lưu.

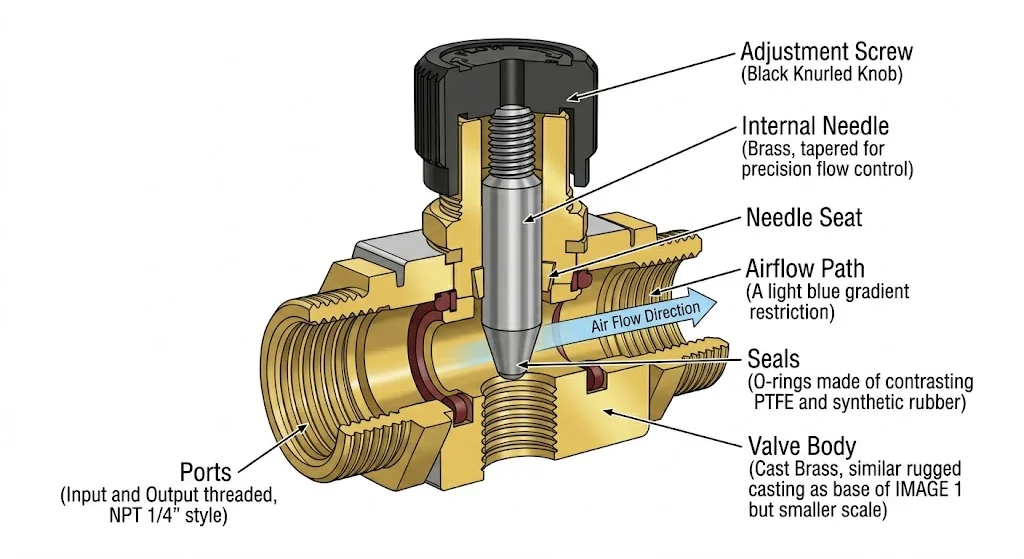

Cấu tạo chi tiết của van tiết lưu khí nén

Một chiếc van tiết lưu dù nhỏ gọn nhưng lại là kết quả của sự chế tác tinh xảo với các bộ phận chính sau:

1. Thân van: Thường làm bằng đồng mạ niken, inox hoặc nhựa kỹ thuật bền bỉ, có khả năng chịu áp suất cao.

2. Kim tiết lưu (Needle): Là bộ phận hình nón dài, làm từ thép cứng hoặc inox. Hình dáng của kim quyết định độ nhạy và độ mịn khi điều chỉnh tốc độ.

3. Núm/Vít điều chỉnh: Phần nhô ra ngoài để kỹ thuật viên có thể vặn bằng tay hoặc tua vít.

4. Gioăng làm kín (O-ring): Ngăn chặn khí nén rò rỉ ra ngoài tại các vị trí tiếp giáp giữa kim và thân van.

5. Cổng khí vào/ra: Thường được thiết kế dạng ren hoặc dạng cắm nhanh (push-in) để kết nối với ống dẫn khí.

Điểm lưu ý: Chất lượng của kim tiết lưu là yếu tố sống còn. Một cây kim được gia công kém sẽ gây ra hiện tượng "bước nhảy" tốc độ, khiến xi lanh không di chuyển đều mà bị khựng.

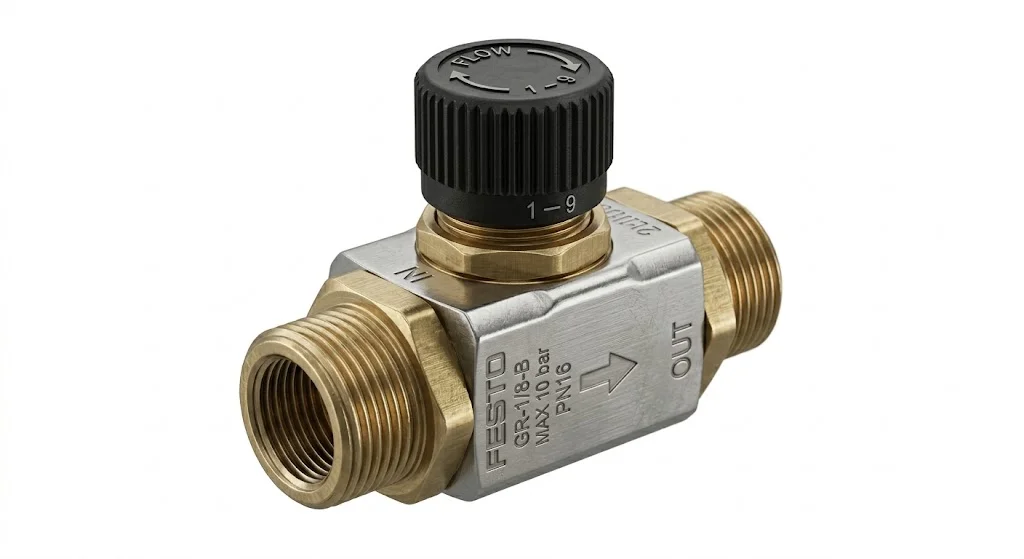

Phân loại các dòng van tiết lưu khí nén phổ biến

Để đáp ứng các bài toán tự động hóa khác nhau, van tiết lưu điều chỉnh khí nén được phân chia thành các nhóm cụ thể:

Theo chức năng điều khiển

• Van tiết lưu 1 chiều: Cho phép điều chỉnh tốc độ theo một hướng duy nhất. Chiều ngược lại khí nén đi qua hoàn toàn tự do nhờ cơ chế van một chiều tích hợp bên trong. Đây là loại dùng nhiều nhất để điều chỉnh tốc độ xi lanh.

• Van tiết lưu 2 chiều: Giới hạn lưu lượng khí nén ở cả hai chiều đi vào và đi ra.

Theo vị trí và cách thức lắp đặt

• Van tiết lưu gắn xi lanh: Được lắp trực tiếp vào cổng khí của xi lanh. Loại này giúp tiết kiệm không gian và điều khiển cực kỳ chính xác vì không bị ảnh hưởng bởi độ giãn nở của ống khí dài.

• Van tiết lưu trên đường ống: Nằm giữa đoạn ống nối từ van điện từ đến xi lanh. Dễ dàng tiếp cận để điều chỉnh hơn trong các không gian máy chật hẹp.

Theo kiểu kết nối

• Dạng ren: DN8, DN10, DN15... dùng cho các hệ thống yêu cầu độ chắc chắn cao.

• Dạng Push-in (gắn nhanh): Chỉ cần ấn ống khí vào là xong, rất phổ biến trong các máy đóng gói, robot.

Thông số kỹ thuật quan trọng khi lựa chọn van

Đừng vội mua bất kỳ chiếc van nào nếu bạn chưa kiểm tra các thông số sau để đảm bảo sự tương thích hoàn hảo:

• Kích thước cổng (Port Size): Phổ biến nhất là M5, 1/8", 1/4", 3/8", 1/2". Bạn cần chọn cỡ ren khớp với xi lanh hoặc đầu nối ống đang dùng.

• Áp suất làm việc (Working Pressure): Thông thường dải áp suất ổn định từ 0.5 đến 10 bar.

• Lưu lượng khí (Flow Rate): Được tính bằng lít/phút. Xi lanh càng lớn, hành trình càng dài thì cần van có lưu lượng lớn hơn.

• Vật liệu: Inox dành cho môi trường hóa chất/thực phẩm; đồng mạ niken dành cho công nghiệp thông thường.

So sánh van tiết lưu với các thiết bị điều khiển khí nén khác

Người mới bắt đầu thường nhầm lẫn giữa các loại van. Hãy cùng phân tích logic để phân biệt chúng:

1. Van tiết lưu vs Van điều áp (Regulator)

• Van tiết lưu: Chỉ thay đổi tốc độ (lưu lượng). Lực đẩy của xi lanh không đổi.

• Van điều áp: Thay đổi áp suất ($P$). Áp suất giảm thì lực đẩy ($F = P \times A$) sẽ giảm theo.

2. Van tiết lưu vs Van điện từ (Solenoid Valve)

• Van tiết lưu: Thiết bị thụ động, dùng để chỉnh "độ nhanh chậm".

• Van điện từ: Thiết bị chủ động, dùng để "đảo chiều" hoặc "đóng/mở" hoàn toàn dòng khí.

Tại sao nhất định phải dùng van tiết lưu trong hệ thống khí nén?

Nếu hệ thống của bạn thiếu đi van tiết lưu điều chỉnh khí nén, bạn sẽ phải đối mặt với những rủi ro sau:

1. Va đập cơ khí: Xi lanh lao đi với vận tốc tối đa sẽ đập mạnh vào nắp chặn, gây nứt vỡ hoặc biến dạng các chi tiết cơ khí.

2. Mất chính xác: Trong các dây chuyền lắp ráp linh kiện điện tử, tốc độ quá nhanh khiến robot không kịp định vị, dẫn đến hàng lỗi.

3. Tiếng ồn: Tiếng va đập kim loại gây ô nhiễm tiếng ồn trong nhà xưởng.

4. Giảm tuổi thọ: Các phớt chặn trong xi lanh sẽ mòn nhanh hơn gấp 2-3 lần so với bình thường.

Insight: Đầu tư một chiếc van tiết lưu chỉ tốn vài chục nghìn đồng, nhưng nó bảo vệ cho bộ xi lanh trị giá hàng triệu đồng.

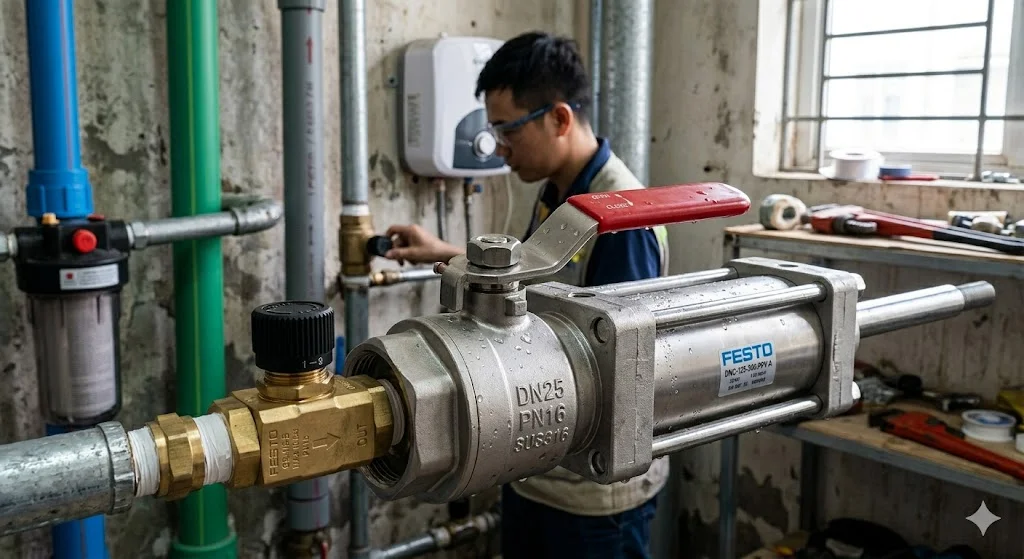

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng phổ biến

• Dây chuyền đóng gói: Điều chỉnh tốc độ tay gạt để không làm vỡ sản phẩm.

• Robot công nghiệp: Kiểm soát các khớp nối chuyển động mượt mà.

• Ngành gỗ và cơ khí: Điều khiển bàn nâng, máy ép khí nén.

Sai lầm chết người khi sử dụng

• Lắp ngược chiều van: Với van tiết lưu 1 chiều, nếu lắp ngược, bạn sẽ không thể điều chỉnh được tốc độ xi lanh (vì khí luôn đi qua chiều tự do). Hãy nhìn ký hiệu mũi tên trên thân van.

• Vặn vít quá chặt: Điều này có thể làm gãy kim tiết lưu hoặc gây nghẽn khí hoàn toàn, làm hệ thống bị đứng máy.

• Chọn sai kích thước ren: Cố tình quấn băng tan quá dày để lắp ren không vừa sẽ gây rò rỉ khí nghiêm trọng.

Checklist: Cách chọn van tiết lưu khí nén chuẩn xác

Hãy trả lời các câu hỏi sau trước khi chọn mua:

1. Bạn muốn chỉnh tốc độ lúc xi lanh đi ra hay đi vào? (Chọn loại tiết lưu xả hay tiết lưu nạp).

2. Môi trường có khắc nghiệt không? (Inox cho môi trường ẩm ướt, nhựa cho nơi khô ráo).

3. Kích thước ống khí đang dùng là bao nhiêu? (Phi 4, 6, 8, 10 hay 12mm).

4. Kiểu lắp đặt nào thuận tiện nhất? (Gắn trực tiếp hay gắn ống).

5. Áp suất hệ thống là bao nhiêu? (Đảm bảo van chịu được áp suất đỉnh).

FAQ – Giải đáp thắc mắc về van tiết lưu khí nén

1. Van tiết lưu điều chỉnh khí nén có làm giảm áp suất hệ thống không?

Không trực tiếp. Nó tạo ra một trở lực khiến lưu lượng giảm đi. Áp suất tĩnh trong hệ thống vẫn được duy trì.

2. Tôi có thể dùng van tiết lưu để dừng xi lanh giữa hành trình không?

Không. Để dừng xi lanh giữa chừng, bạn cần van điện từ 5/3 (vị trí trung tâm đóng). Van tiết lưu chỉ dùng để chỉnh tốc độ khi đang chuyển động.

3. Tại sao tôi vặn vít điều chỉnh mà tốc độ xi lanh không thay đổi?

Có thể bạn đã lắp ngược chiều van hoặc kim tiết lưu bên trong đã bị hỏng/mòn quá mức.

4. Nên lắp van tiết lưu ở đầu nạp khí hay đầu xả khí của xi lanh?

Theo tiêu chuẩn kỹ thuật, việc lắp tiết lưu ở đầu xả khí (Meter-out) sẽ giúp xi lanh chuyển động ổn định và mượt mà hơn nhiều so với lắp ở đầu nạp.

Kết luận

Dù là một thiết bị nhỏ bé, van tiết lưu điều chỉnh khí nén đóng vai trò cực kỳ quan trọng trong việc "thuần hóa" sức mạnh của khí nén. Nó không chỉ mang lại sự chính xác, mượt mà trong chuyển động mà còn là "lá chắn" bảo vệ hệ thống khỏi những hư hại do va đập cơ khí.

Việc chọn đúng loại van, vật liệu và lắp đặt đúng chiều là chìa khóa để tối ưu hóa hiệu suất dây chuyền sản xuất của bạn. Nếu bạn đang gặp khó khăn trong việc tính toán lưu lượng hoặc lựa chọn kích thước van phù hợp, hãy tham khảo ý kiến từ những chuyên gia hoặc nhà cung cấp uy tín để có giải pháp tốt nhất.
