Pump Check Valve: Giải Pháp Bảo Vệ Hệ Thống Bơm Và Ngăn Chặn Búa Nước Chuyên Sâu

Hãy tưởng tượng hệ thống máy bơm của bạn đang vận hành ổn định thì đột ngột nguồn điện bị ngắt. Chỉ trong vài giây, hàng trăm lít nước đang chảy mạnh trong đường ống bỗng chốc đảo chiều, đổ dồn ngược lại về phía buồng bơm với áp lực cực lớn. Tiếng va đập kim loại chói tai vang lên, đường ống rung lắc dữ dội, và nếu không may mắn, cánh bơm hoặc phớt cơ khí của bạn sẽ bị vỡ nát ngay lập tức. Đây chính là hiện tượng "búa nước" (water hammer) – kẻ thù số một của mọi kỹ sư vận hành.

Để ngăn chặn thảm họa kỹ thuật này, sự hiện diện của một chiếc pump check valve (van một chiều cho bơm) là điều bắt buộc. Dù chỉ chiếm một phần diện tích nhỏ trên đường ống, nhưng nó lại đóng vai trò là "vệ sĩ" quyết định độ ổn định, an toàn và tuổi thọ của toàn bộ hệ thống cấp thoát nước. Hiểu đúng về các loại van một chiều sẽ giúp bạn tiết kiệm hàng chục triệu đồng chi phí sửa chữa và thay thế thiết bị không đáng có.

Pump check valve là gì?

Pump check valve là một thiết bị van một chiều chuyên dụng được lắp đặt trong hệ thống máy bơm với mục đích duy nhất: chỉ cho phép dòng chất lỏng đi theo một hướng xác định và tự động ngăn chặn dòng chảy ngược khi máy bơm dừng hoạt động.

Trong sơ đồ kỹ thuật, van một chiều cho bơm thường được bố trí ở hai vị trí chiến lược:

• Trên đường ống đẩy (Discharge line): Ngay sau đầu ra của máy bơm để ngăn cột nước cao áp dội ngược lại buồng bơm.

• Trên đường ống hút (Suction line): Thường dưới dạng Foot Valve (van chân) để giữ nước mồi cho bơm.

Bằng cách cách ly áp suất ngược, van giúp bảo vệ các linh kiện nhạy cảm bên trong máy bơm khỏi các cú sốc thủy lực và đảm bảo hệ thống luôn sẵn sàng vận hành mà không cần mồi lại nước.

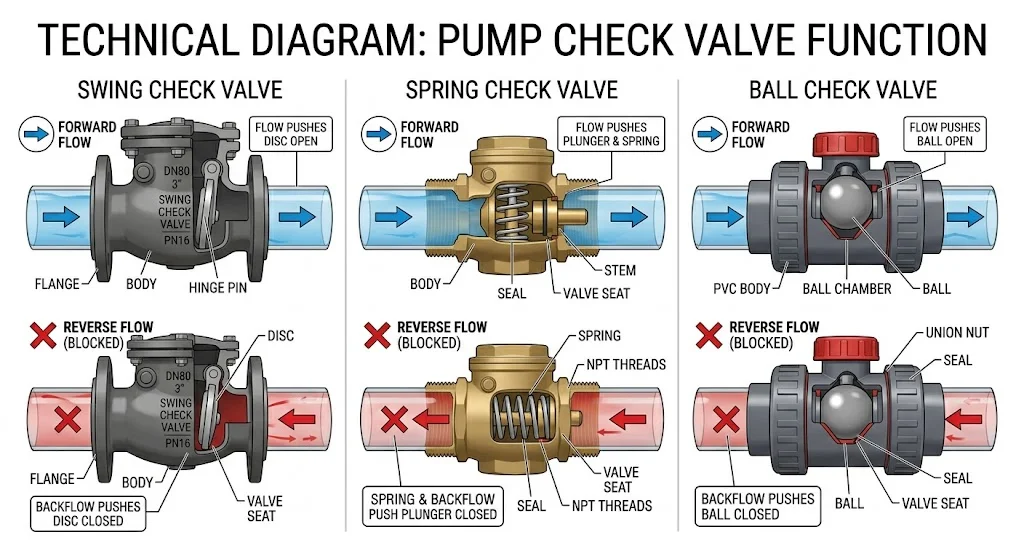

Nguyên lý hoạt động của pump check valve

Cơ chế vận hành của van một chiều cho bơm dựa hoàn toàn vào sự chênh lệch áp suất giữa đầu vào và đầu ra của van, không cần đến sự can thiệp của con người hay nguồn năng lượng bên ngoài.

1. Khi bơm hoạt động: Áp lực dòng chảy tạo ra bởi máy bơm sẽ lớn hơn áp suất giữ của đĩa van (hoặc lực lò xo). Lúc này, đĩa van bị đẩy ra khỏi ghế van, tạo khoảng trống cho nước đi qua.

2. Khi bơm dừng: Áp suất đầu vào giảm đột ngột. Ngay lập tức, trọng lượng của cột nước phía trên hoặc lực đàn hồi của lò xo sẽ đẩy đĩa van quay trở lại vị trí đóng, ép chặt vào ghế van để chặn đứng dòng chảy ngược.

Tại sao nếu không có van một chiều lại gây ra búa nước? Khi dòng nước đang chuyển động nhanh bị dừng đột ngột và đảo chiều do trọng lực, động năng của nó sẽ biến thành áp năng cực lớn. Cú sốc này lan truyền trong đường ống với vận tốc âm thanh, gây ra những rung chấn đủ mạnh để làm nứt vỡ các mối nối, hỏng van và phá hủy cánh máy bơm. Pump check valve đóng vai trò ngắt quãng dòng chảy này ngay khi nó có dấu hiệu đảo chiều, từ đó triệt tiêu nguồn cơn của búa nước.

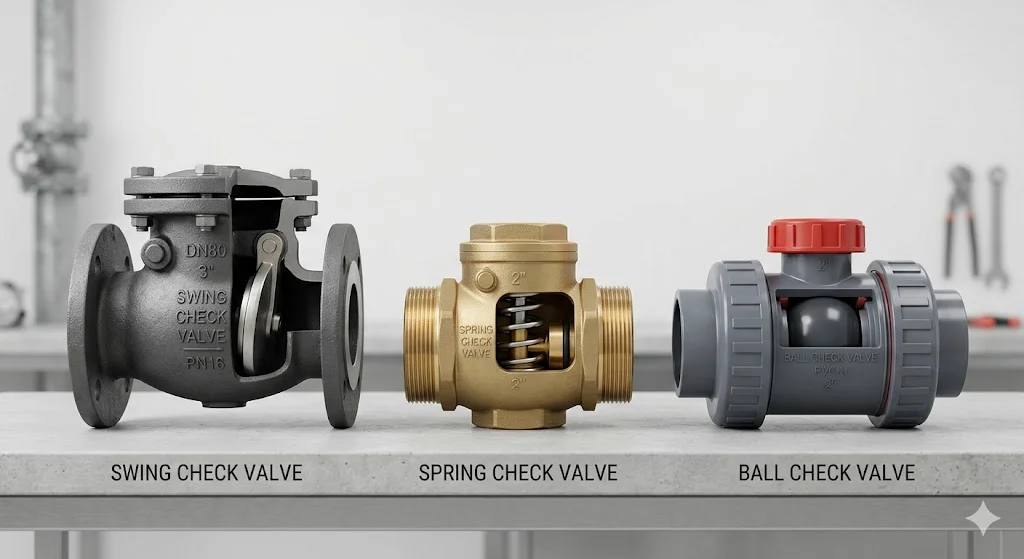

Phân tích chuyên sâu các loại van một chiều cho bơm phổ biến

Mỗi hệ thống bơm có đặc thù riêng về lưu lượng và tính chất chất lỏng, vì vậy việc chọn đúng loại van là vô cùng quan trọng.

1. Swing Check Valve (Van một chiều lá lật)

Đây là loại van phổ biến nhất nhờ thiết kế đơn giản với một đĩa van hình tròn tựa trên trục xoay.

• Cấu tạo: Đĩa van lật lên khi có dòng chảy và sập xuống khi dòng chảy dừng.

• Ưu điểm: Thiết kế cho phép dòng chảy đi qua gần như hoàn toàn, giúp ít gây cản dòng và giảm thiểu sụt áp tối đa.

• Nhược điểm: Tốc độ đóng của đĩa van phụ thuộc nhiều vào trọng lực. Trong các hệ thống nhà cao tầng, đĩa van thường đóng chậm hơn dòng chảy ngược, dễ dẫn đến hiện tượng va đập đĩa van gây tiếng ồn và búa nước nhẹ.

2. Spring Check Valve (Van một chiều lò xo)

Dòng van này được các chuyên gia khuyên dùng cho các hệ thống đòi hỏi tính an toàn cao.

• Cấu tạo: Sử dụng một lò xo thép không gỉ để hỗ trợ việc đóng đĩa van.

• Ưu điểm: Khả năng đóng nhanh cực ấn tượng. Lò xo đẩy đĩa van về vị trí đóng ngay trước khi dòng chảy kịp đảo chiều, giúp triệt tiêu hoàn toàn búa nước.

• Nhược điểm: Lực cản của lò xo khiến sụt áp cao hơn so với loại lá lật, đòi hỏi máy bơm phải có cột áp dư một chút để bù đắp.

3. Ball Check Valve (Van một chiều bi)

• Cấu tạo: Sử dụng một quả bóng bọc cao su hoặc nhựa di chuyển lên xuống trong thân van.

• Ưu điểm: Cơ chế bóng xoay giúp van có khả năng tự làm sạch, không bị kẹt bởi các hạt rắn hoặc bùn đất.

• Use case: Đặc biệt hiệu quả trong các hệ thống nước thải, trạm bơm bùn hoặc chất lỏng có độ nhớt cao.

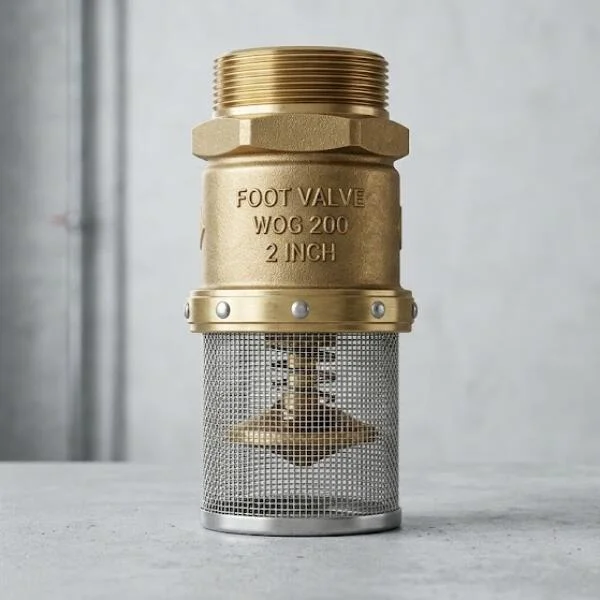

4. Foot Valve (Van chân/Luppe)

• Vai trò: Thực chất là một loại van một chiều cho bơm đặc biệt được lắp thêm lưới lọc và đặt ở đầu cuối ống hút.

• Insight: Chức năng chính là giữ mồi cho bơm, đảm bảo ống hút luôn đầy nước, giúp bơm không bị chạy khô gây cháy phớt.

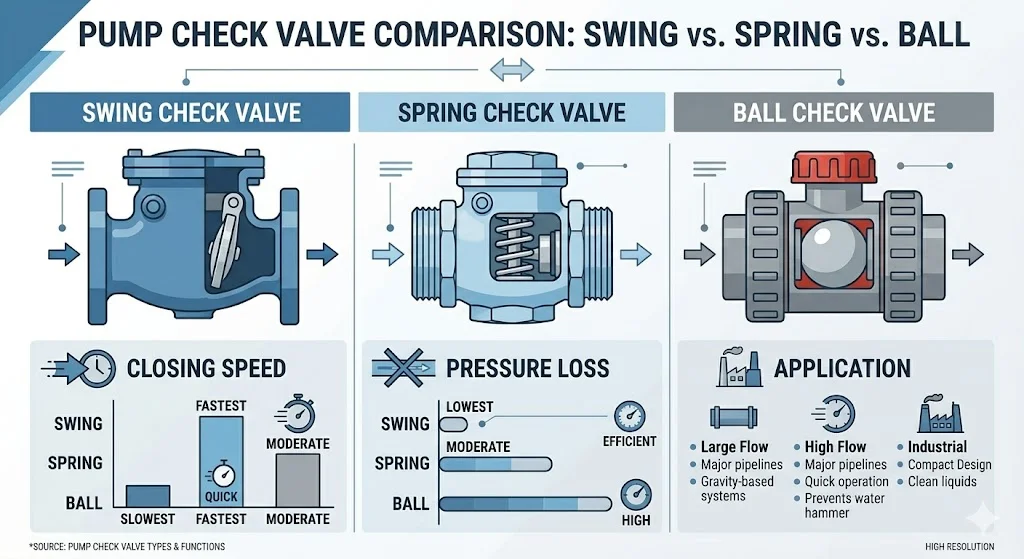

So sánh hiệu suất các loại check valve trong hệ bơm

Để tối ưu hóa chi phí và kỹ thuật, bạn có thể tham khảo bảng so sánh nhanh dưới đây:

Chuyên gia Insight: Nếu hệ thống của bạn là bơm nước lên bồn cao (cột áp cao), hãy luôn ưu tiên Spring Check Valve để bảo vệ máy bơm tuyệt đối. Nếu chỉ là bơm thoát nước mặt đất, Swing Check sẽ giúp bạn tiết kiệm năng lượng và chi phí đầu tư.

Thông số kỹ thuật quan trọng khi lựa chọn

Đừng chỉ mua van theo kích thước đường ống, hãy quan tâm đến các chỉ số "sinh tử" sau:

• Kích thước định danh (DN): Phải tương thích với hệ thống ống, tránh tình trạng "thắt nút cổ chai" gây nóng máy bơm.

• Pressure Rating (Áp lực định mức): Van phải chịu được áp suất làm việc tối đa (PN10, PN16, PN25). Một chiếc van rẻ tiền có PN thấp sẽ bị nứt vỡ thân van khi bơm hoạt động ở áp lực cao.

• Vật liệu chế tạo (Material): * PVC/Nhựa: Dùng cho nước lạnh, hóa chất ăn mòn nhẹ.

  • Brass/Đồng: Dân dụng phổ biến, bền bỉ với nhiệt độ.

  • Stainless Steel (Inox 304/316): Dùng cho môi trường thực phẩm, dược phẩm hoặc nơi có tính oxy hóa cao.

• Kiểu kết nối: Nối ren cho ống nhỏ (dưới DN50) và mặt bích cho các hệ thống công nghiệp lớn để đảm bảo độ kín khít.

Tại sao cần check valve trong hệ bơm? Lợi ích thực tế

Việc lắp đặt một chiếc van một chiều cho bơm chất lượng mang lại 4 lợi ích sống còn:

1. Bảo vệ máy bơm: Ngăn chặn cột nước dội ngược làm quay ngược cánh bơm, gây hỏng hóc cơ khí nghiêm trọng.

2. Duy trì trạng thái vận hành: Đối với hệ thống hút âm, van giúp giữ nước mồi, giúp máy bơm có thể khởi động ngay lập tức mà không cần can thiệp thủ công.

3. Triệt tiêu rung lắc: Giảm thiểu các rung động cơ học do dòng chảy đảo chiều gây ra, bảo vệ các mối nối và giá đỡ đường ống.

4. Tối ưu tuổi thọ: Một hệ thống không bị sốc áp suất thường xuyên sẽ có tuổi thọ cao hơn gấp 2-3 lần so với hệ thống không có van bảo vệ.

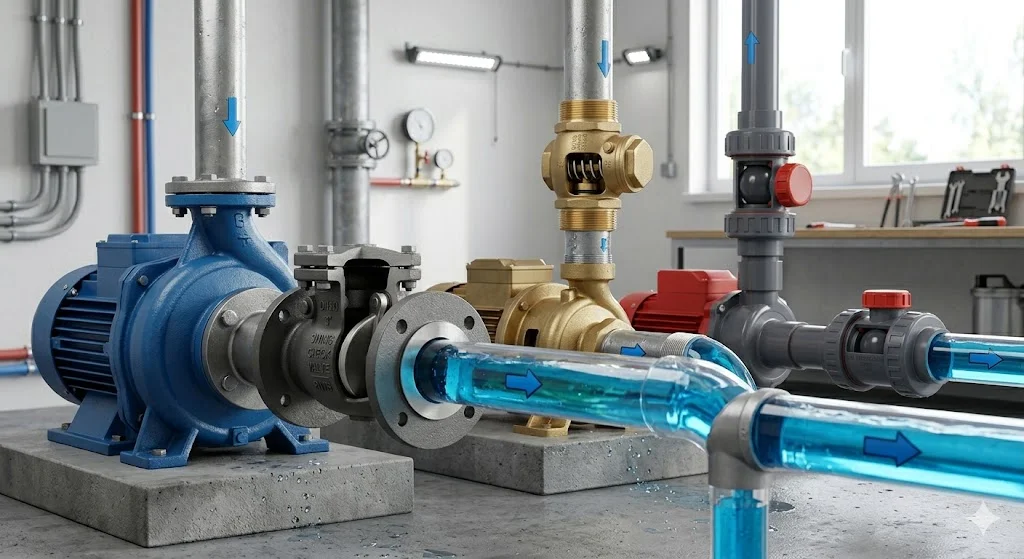

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào cần dùng pump check valve?

Hệ thống bơm sẽ không thể hoàn thiện nếu thiếu van một chiều trong các trường hợp:

• Hệ thống cấp nước sinh hoạt tòa nhà: Ngăn nước từ bồn chứa trên mái chảy ngược xuống khi tắt bơm.

• Hệ thống PCCC: Đảm bảo áp lực trong đường ống luôn duy trì ở mức cao để sẵn sàng chữa cháy.

• Hệ thống xử lý nước thải: Ngăn chặn nước bẩn chảy ngược lại bể thu gom.

Những sai lầm "chết người" khi lắp đặt

1. Lắp sai chiều dòng chảy: Đây là lỗi cơ bản nhất. Hãy luôn quan sát mũi tên đúc nổi trên thân van để đảm bảo chiều mũi tên hướng ra xa máy bơm.

2. Khoảng cách lắp quá gần bơm: Lắp van ngay sát đầu ra của bơm có thể gây hiện tượng dòng chảy xoáy, làm van đóng mở liên tục (chattering), gây mòn nhanh. Khoảng cách lý tưởng là cách đầu ra bơm ít nhất 5-10 lần đường kính ống.

3. Không tính đến búa nước: Sử dụng van lá lật cho hệ thống cột áp cao là sai lầm phổ biến dẫn đến tiếng ồn và vỡ ống.

Checklist chọn Pump check valve đúng chuẩn

Trước khi đặt hàng, hãy đảm bảo bạn đã tích đủ các ô sau:

• [ ] Xác định chất lỏng: Nước sạch, nước thải hay hóa chất?

• [ ] Tính toán áp lực: Áp suất cực đại của bơm là bao nhiêu PSI/Bar?

• [ ] Chọn cơ chế van: Cần đóng nhanh (lò xo) hay ít cản dòng (lá lật)?

• [ ] Kiểm tra không gian lắp đặt: Lắp đứng hay lắp ngang? (Van lò xo có thể lắp mọi hướng, van lá lật thường chỉ lắp ngang).

• [ ] Vật liệu gioăng làm kín: EPDM, NBR hay PTFE để phù hợp với nhiệt độ và hóa chất?

FAQ – Những câu hỏi thường gặp về Pump Check Valve

1. Pump check valve có thực sự bắt buộc không?

Trong 99% các hệ thống bơm có cột áp, van một chiều là bắt buộc. Chỉ ngoại trừ các hệ thống bơm tuần hoàn hở rất nhỏ không có áp lực ngược đáng kể.

2. Nên lắp check valve trước hay sau máy bơm?

Check valve thường được lắp sau máy bơm (trên đường ống đẩy). Tuy nhiên, nếu dùng để giữ mồi, nó được lắp ở đầu ống hút (gọi là Foot Valve).

3. Tại sao van một chiều của tôi phát ra tiếng kêu "cạch cạch"?

Đây là hiện tượng "chattering" do dòng chảy không ổn định hoặc áp lực bơm quá thấp không đủ để giữ đĩa van mở hoàn toàn. Bạn có thể cần một loại van có lò xo yếu hơn hoặc thay đổi vị trí lắp đặt.

4. Bao lâu nên bảo trì van một chiều một lần?

Định kỳ 6-12 tháng/lần. Cần kiểm tra xem đĩa van có bị kẹt do cặn bẩn hoặc lò xo có bị yếu/gãy hay không.

Kết luận

Pump check valve không chỉ là một phụ kiện lắp thêm, nó là bảo hiểm cho toàn bộ tài sản kỹ thuật của bạn. Việc lựa chọn đúng loại van – dù là Spring, Swing hay Ball check – dựa trên sự thấu hiểu về áp lực và lưu lượng sẽ giúp hệ thống của bạn vận hành êm ái, bền bỉ qua năm tháng. Đừng để một sai sót nhỏ trong việc chọn van dẫn đến những thảm họa lớn cho máy bơm.
