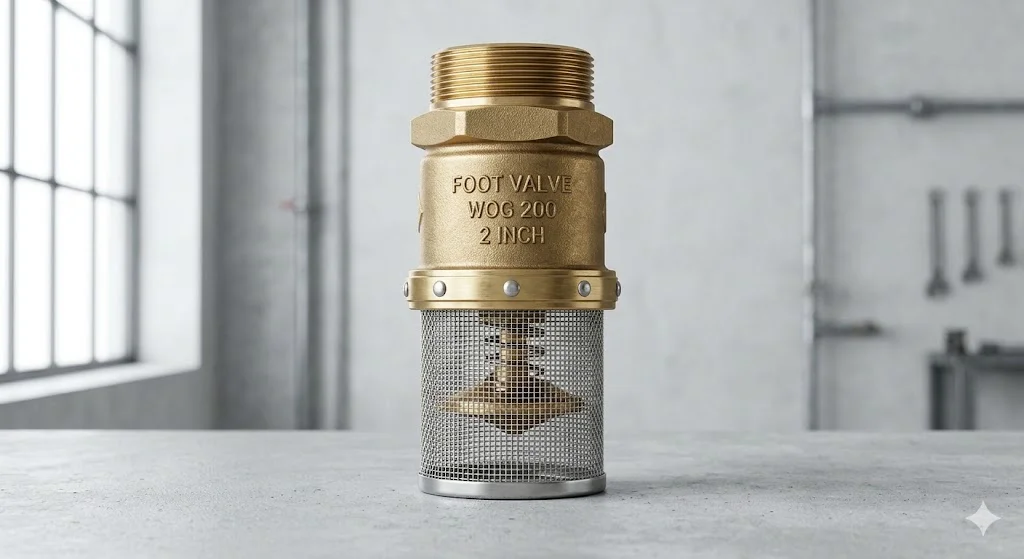

Foot valve là gì?

Foot valve (van chân) là một loại van một chiều chuyên dụng được lắp đặt ở vị trí thấp nhất của ống hút trong hệ thống máy bơm. Thiết bị này được thiết kế với hai chức năng tích hợp: vừa là van ngăn dòng chảy ngược, vừa là bộ lọc sơ bộ cho nguồn nước đầu vào.

Về cơ bản, van chân đóng vai trò:

• Ngăn nước chảy ngược: Đảm bảo nước chỉ đi theo một chiều từ nguồn cấp vào máy bơm.

• Duy trì mồi bơm: Giữ cho đường ống hút luôn đầy nước ngay cả khi máy bơm đã ngừng hoạt động, giúp máy có thể vận hành tức thì trong lần kế tiếp.

• Lọc tạp chất: Nhờ lưới lọc đi kèm, van ngăn chặn rác thải, sỏi đá xâm nhập làm hỏng cánh bơm.

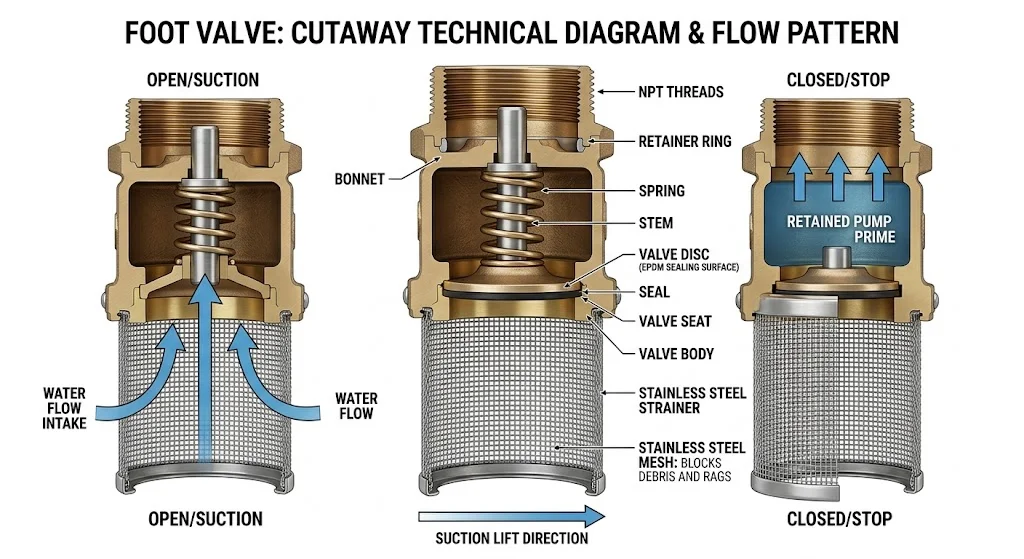

Nguyên lý hoạt động của van chân

Cơ chế vận hành của van chân dựa trên sự chênh lệch áp suất và lực trọng trường, hoạt động hoàn toàn tự động mà không cần nguồn điện hỗ trợ.

• Khi máy bơm hoạt động: Lực hút từ máy bơm tạo ra một vùng áp suất thấp bên trong đường ống. Áp lực của dòng nước từ bên ngoài đẩy đĩa van mở ra, cho phép nước đi qua lưới lọc và đi thẳng vào hệ thống.

• Khi máy bơm dừng: Lực hút biến mất, trọng lượng của cột nước trong ống cùng với lực lò xo (nếu có) sẽ đẩy đĩa van đóng chặt vào ghế van. Lúc này, van tạo thành một vách ngăn kín, giữ cho toàn bộ lượng nước mồi không bị chảy ngược lại bể chứa hay giếng.

Tại sao mất van chân lại gây mất mồi? Đơn giản vì nước luôn có xu hướng chảy về nơi thấp nhất. Nếu không có vật cản, không khí sẽ tràn vào ống và nước sẽ thoát hết ra ngoài. Ngoài ra, việc trang bị lưới lọc đi kèm là bắt buộc vì vị trí đặt van thường nằm sát đáy nguồn nước – nơi tập trung nhiều bùn đất và rác thải nhất.

Cấu tạo chi tiết của van chân

Một bộ van chân tiêu chuẩn thường bao gồm 4 thành phần chính được tính toán kỹ thuật để chịu được môi trường ngập nước liên tục:

1. Thân van: Phần khung chính bao bọc các chi tiết bên trong, thường được làm từ vật liệu chịu lực tốt như đồng, inox hoặc nhựa cao cấp.

2. Đĩa van (Lá lật/Piston): Bộ phận trực tiếp đóng/mở dòng chảy. Độ kín của đĩa van quyết định khả năng giữ nước mồi của hệ thống.

3. Lò xo (tùy loại): Hỗ trợ đĩa van đóng nhanh hơn, giảm thiểu hiện tượng va đập thủy lực (búa nước).

4. Lưới lọc (Strainer): Được lắp ở phía dưới cùng, có các khe hở được thiết kế đủ nhỏ để chặn rác nhưng đủ lớn để không gây cản trở dòng chảy (sụt áp).

Insight chuyên gia: Lưới lọc không chỉ bảo vệ máy bơm mà còn giúp ổn định dòng chảy vào ống hút, giảm hiện tượng xoáy nước gây xâm thực cánh bơm – một trong những lỗi hư hỏng tốn kém nhất trong kỹ thuật bơm.

Phân loại van chân phổ biến trên thị trường

Dựa trên nhu cầu đa dạng từ dân dụng đến công nghiệp, van chân được chia thành nhiều phân khúc khác nhau:

1. Phân loại theo vật liệu

• Nhựa PVC/PPR: Ưu điểm là giá thành rẻ, trọng lượng nhẹ và hoàn toàn không bị ăn mòn hóa học. Thường dùng cho bể nước gia đình hoặc hệ thống tưới tiêu nhỏ.

• Đồng (Brass): Là vật liệu phổ biến nhất nhờ độ bền cơ học cao, chịu nhiệt tốt và ít bị bám cặn vôi. Phù hợp cho hầu hết các ứng dụng dân dụng và tòa nhà.

• Inox (304/316): Dòng cao cấp chuyên dùng trong công nghiệp thực phẩm, hóa chất hoặc môi trường nước mặn vì khả năng chống oxy hóa tuyệt đối.

2. Phân loại theo cấu tạo vận hành

• Van chân có lò xo: Đóng nhanh, hoạt động êm ái, có thể lắp đặt ở nhiều góc độ (không chỉ phương thẳng đứng).

• Van chân không lò xo (loại lá lật): Hoạt động dựa hoàn toàn vào trọng lực, thường có cấu tạo đơn giản và độ cản dòng thấp nhất.

3. Theo quy mô ứng dụng

• Dân dụng: Kích thước nhỏ (DN15 - DN50), thiết kế tinh gọn.

• Công nghiệp: Kích thước lớn, thân van dày, kết nối mặt bích chắc chắn để chịu được áp lực từ các dòng máy bơm công suất lớn.

• Hệ thống giếng sâu: Được thiết kế đặc biệt để chịu được áp suất cột áp cực cao.

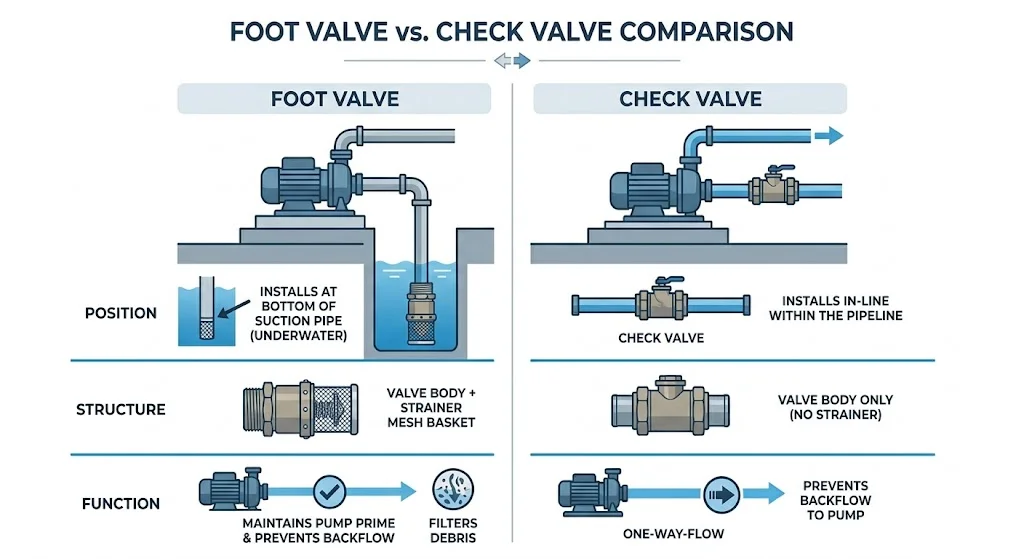

So sánh Foot Valve và Check valve (Van một chiều)

Nhiều người thường nhầm lẫn giữa hai loại van này. Dưới đây là bảng so sánh để bạn có cái nhìn rõ ràng nhất:

Insight: Bạn có thể biến một chiếc van một chiều thành van chân bằng cách lắp thêm một bộ lưới lọc vào đầu vào của nó, nhưng điều này thường không được khuyến khích vì tính đồng bộ và độ kín không cao bằng sản phẩm chuyên dụng.

Thông số kỹ thuật cần đặc biệt lưu ý

Khi lựa chọn van chân, đừng chỉ nhìn vào nhãn hiệu. Hãy kiểm tra kỹ 4 thông số sau:

1. Kích thước định danh (DN): Phải khớp hoàn toàn với đường kính ống hút. Nếu chọn DN quá nhỏ, máy bơm sẽ bị "đói nước", gây tiếng ồn và giảm hiệu suất hút đáng kể.

2. Áp lực làm việc (PN): Chỉ số này cho biết van có thể chịu được sức nặng của cột nước phía trên là bao nhiêu. Nếu dùng van PN thấp cho giếng quá sâu, van có thể bị biến dạng hoặc rò rỉ.

3. Nhiệt độ hoạt động: Quan trọng đối với các hệ thống nước nóng hoặc công nghiệp.

4. Vật liệu thân và gioăng: Đảm bảo phù hợp với tính chất hóa học của nguồn nước (nước phèn, nước mặn, hay nước sạch).

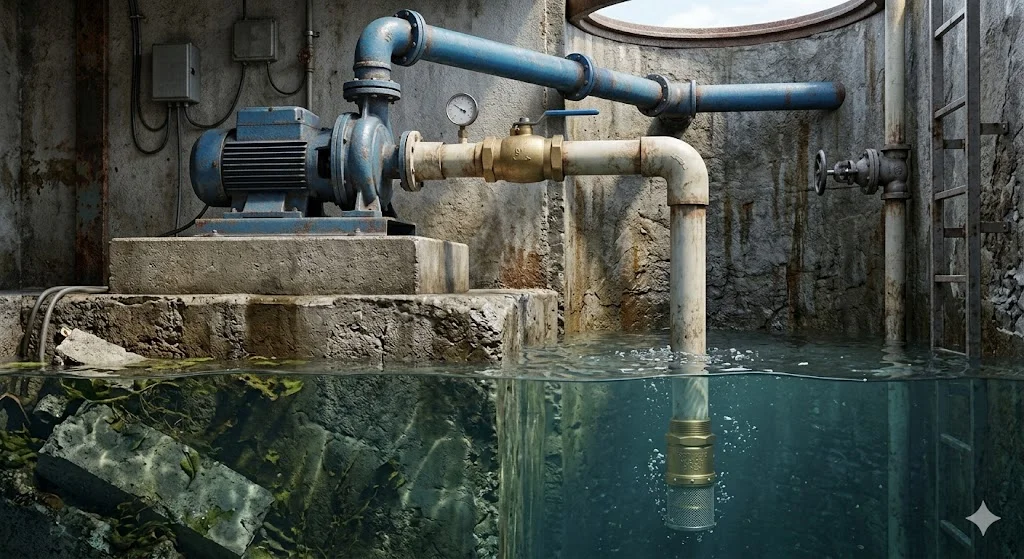

Ứng dụng thực tế: Khi nào bạn bắt buộc phải dùng van chân

Bạn sẽ cần đến sự hỗ trợ của van chân trong mọi hệ thống mà máy bơm đặt cao hơn nguồn nước:

• Hút nước từ bể ngầm: Đảm bảo nước không chảy ngược về bể khi tắt bơm.

• Khai thác nước giếng khoan/giếng đào: Đây là ứng dụng phổ biến nhất, nơi cột nước cần được giữ ổn định ở độ sâu hàng chục mét.

• Hút nước từ ao hồ, sông suối: Lưới lọc của van sẽ là "lá chắn" đầu tiên ngăn lục bình, rác thải lọt vào buồng bơm.

Lưu ý: Nếu hệ thống của bạn sử dụng máy bơm tự mồi (Self-priming pump) thế hệ mới, vai trò của van chân có thể giảm bớt nhưng vẫn nên lắp đặt để giảm tải cho máy và giúp quá trình khởi động diễn ra nhanh hơn.

Checklist chọn van chân đúng chuẩn chuyên gia

Để tránh việc phải tháo dỡ hệ thống chỉ sau vài tuần sử dụng, hãy kiểm tra danh sách sau trước khi mua:

• [ ] Xác định loại bơm: Bơm ly tâm, bơm trục ngang hay bơm chìm?

• [ ] Đo kích thước ống: DN25, DN32 hay lớn hơn?

• [ ] Phân tích môi trường: Nước sạch sinh hoạt hay nước thải công nghiệp? (Chọn nhựa, đồng hay inox).

• [ ] Kiểm tra lưới lọc: Các mắt lưới có quá thưa (không lọc được rác) hay quá dày (gây cản dòng) không?

• [ ] Thương hiệu và chứng chỉ: Ưu tiên các đơn vị cung cấp có đầy đủ thông số kỹ thuật rõ ràng.

Hướng dẫn lắp đặt và bảo trì để van đạt độ bền tối đa

1. Vị trí lắp đặt: Van phải được đặt chìm hoàn toàn dưới mực nước tĩnh tối thiểu 30-50cm để tránh hút phải không khí khi mực nước dao động.

2. Chiều dòng chảy: Lắp đúng theo mũi tên chỉ dẫn trên thân van.

3. Vệ sinh định kỳ: Cứ 3-6 tháng, bạn nên kéo ống hút lên để kiểm tra lưới lọc. Nếu rác bám đầy, lưu lượng nước sẽ giảm, máy bơm sẽ nóng nhanh hơn bình thường.

4. Kiểm tra độ kín: Nếu thấy máy bơm thường xuyên mất mồi, hãy tháo van và kiểm tra lớp gioăng cao su bên trong đĩa van. Chỉ một vết xước nhỏ cũng đủ để làm hỏng tính năng giữ nước.

FAQ – Những câu hỏi thường gặp về van chân

1. Foot valve có thực sự bắt buộc không?

Nếu máy bơm của bạn nằm cao hơn mực nước nguồn và không có khả năng tự mồi, thì van chân là thành phần bắt buộc 100%.

2. Tại sao tôi đã lắp van chân nhưng máy bơm vẫn mất nước mồi?

Có 3 nguyên nhân: Van bị kẹt rác khiến đĩa không đóng kín, gioăng cao su bị lão hóa, hoặc có vết rò rỉ khí trên đường ống hút.

3. Nên dùng van chân nhựa hay đồng cho giếng khoan gia đình?

Với giếng khoan sâu, nên ưu tiên van chân đồng vì độ bền cơ học và khả năng chịu áp lực tốt hơn nhựa.

4. Bao lâu nên thay mới van chân?

Tùy vào vật liệu và môi trường nước, thông thường một chiếc van đồng chất lượng có thể hoạt động bền bỉ từ 5-10 năm nếu được vệ sinh định kỳ.

Kết luận

Foot valve tuy là một thiết bị đơn giản nhưng lại là chìa khóa để hệ thống bơm vận hành ổn định và hiệu quả. Việc chọn đúng loại vật liệu, kích thước và duy trì bảo trì định kỳ không chỉ giúp bạn tiết kiệm chi phí điện năng mà còn bảo vệ khối tài sản quý giá nhất là chiếc máy bơm.
