Stop Globe Valve Là Gì? Giải Pháp Điều Tiết Và Đóng Ngắt Chuyên Dụng Cho Hệ Thống Áp Lực Cao

Trong thiết kế hệ thống đường ống công nghiệp, các kỹ sư thường đối mặt với một bài toán hóc búa: Làm thế nào để vừa có thể đóng ngắt dòng chảy hoàn toàn, vừa có thể điều chỉnh lưu lượng (tiết lưu) một cách chính xác mà không làm hỏng van? Nếu bạn sử dụng ball valve (van bi), việc điều tiết ở góc mở hẹp sẽ sớm làm mòn bi van và gây rò rỉ. Nếu chọn gate valve (van cổng), tốc độ đóng mở quá chậm và không thể kiểm soát được độ mịn của dòng chảy.

Đây chính là lúc stop globe valve (van cầu đóng ngắt) khẳng định giá trị độc tôn của mình. Được coi là "quân bài chiến lược" trong các hệ thống hơi nóng (steam), dầu khí và hóa chất, van cầu đóng ngắt cung cấp khả năng kiểm soát dòng chảy với độ chính xác cực cao. Việc hiểu rõ cấu tạo và nguyên lý của loại van này không chỉ giúp bạn tối ưu hóa vận hành mà còn ngăn ngừa các rủi ro hỏng hóc thiết bị do chọn sai chủng loại van.

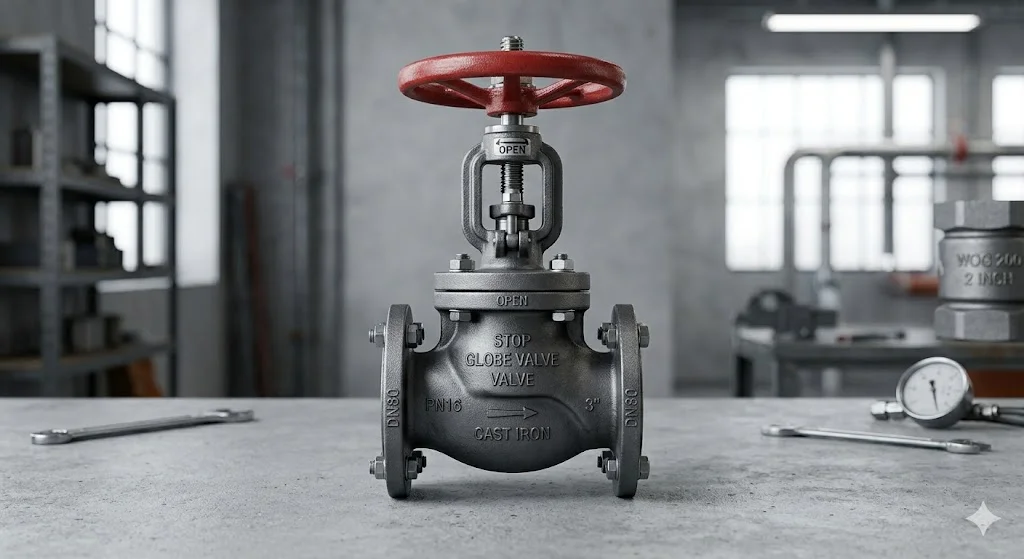

Stop globe valve là gì?

Stop globe valve là một biến thể chuyên dụng của van cầu (globe valve), được thiết kế tối ưu cho hai nhiệm vụ song hành: đóng ngắt hoàn toàn (stop) và điều tiết lưu lượng (throttling/control). Khác với các loại van thông thường, thiết kế của nó cho phép người vận hành thay đổi khoảng cách giữa đĩa van và ghế van một cách tuyến tính, từ đó kiểm soát chính xác lượng chất lỏng hoặc khí đi qua.

Loại van này thường là sự lựa chọn hàng đầu trong:

• Hệ thống hơi (Steam): Nơi cần kiểm soát nhiệt độ và áp suất khắt khe.

• Hệ thống áp lực cao: Các đường ống dẫn dầu, khí nén hoặc hóa chất yêu cầu độ kín khít tuyệt đối khi đóng.

• Hệ thống cấp thoát nước tòa nhà: Tại các vị trí cần điều chỉnh áp lực đầu ra.

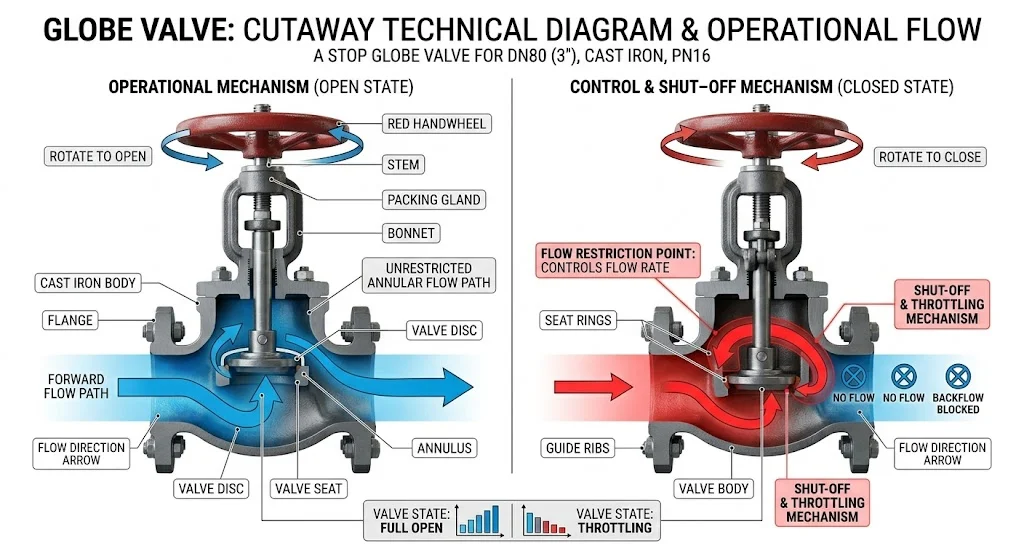

Nguyên lý hoạt động của van cầu đóng ngắt

Cơ chế vận hành của van cầu đóng ngắt dựa trên chuyển động tịnh tiến của đĩa van so với ghế van (seat).

• Cơ chế hoạt động: Khi người dùng xoay tay quay, trục van (stem) sẽ đẩy đĩa van di chuyển lên hoặc xuống theo phương thẳng đứng. Không giống như van cổng di chuyển ngang qua dòng chảy, đĩa van cầu di chuyển song song với hướng của dòng chảy tại điểm tiếp xúc.

• Khi mở: Đĩa van nhấc lên, tạo ra một khe hở hình xuyến giữa đĩa và ghế van. Do khoảng cách này có thể điều chỉnh tỉ mỉ, người dùng có thể tăng hoặc giảm lưu lượng theo ý muốn.

• Khi đóng: Đĩa van được ép chặt vào ghế van theo hướng trực diện, tạo ra lực nén lớn giúp chặn đứng dòng chảy ngay cả ở áp suất cao.

Tại sao globe valve điều tiết tốt? Chính nhờ cơ chế di chuyển lên xuống này mà mối liên hệ giữa vị trí tay quay và lưu lượng thực tế rất ổn định (tuyến tính). Tuy nhiên, thiết kế này cũng có một nhược điểm là gây sụt áp cao. Dòng chảy khi đi qua van phải uốn cong theo hình chữ S, làm tiêu tán một phần năng lượng của dòng chảy thành nhiệt và rung động.

Cấu tạo chi tiết của van cầu đóng ngắt

Để chịu được áp lực và sự mài mòn khi điều tiết, cấu tạo của van cầu đóng ngắt bao gồm các thành phần cơ khí chính xác:

1. Thân van (Body): Thường có dạng hình cầu (globe) với thiết kế vách ngăn bên trong.

2. Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc với dòng chảy. Có nhiều hình dạng đĩa như đĩa phẳng, đĩa côn hoặc đĩa hình trụ tùy vào yêu cầu điều tiết.

3. Ghế van (Seat): Là bề mặt tiếp xúc kín với đĩa van khi đóng. Thường được làm bằng vật liệu cứng hoặc bọc kim loại để chống mài mòn.

4. Trục van (Stem): Truyền chuyển động từ tay quay xuống đĩa van.

5. Bộ phận vận hành (Actuator): Có thể là tay quay thủ công (manual) hoặc các bộ truyền động điện, khí nén để điều khiển tự động từ xa.

Insight chuyên gia: Thiết kế dòng chảy hình chữ S bên trong thân van là "đặc sản" của globe valve. Mặc dù nó gây ra tổn thất áp suất đáng kể so với van bi hay van cổng, nhưng chính quỹ đạo uốn cong này giúp triệt tiêu năng lượng thừa, cho phép điều tiết dòng chảy mượt mà mà không gây rung lắc dữ dội cho đường ống.

Các loại van cầu đóng ngắt phổ biến trên thị trường

Tùy thuộc vào yêu cầu về sụt áp và không gian lắp đặt, van cầu đóng ngắt được chia thành 3 thiết kế thân van chính:

1. Z-type (Straight Pattern)

Đây là loại phổ biến nhất với vách ngăn hình chữ Z bên trong thân van.

• Đặc điểm: Cổng vào và cổng ra nằm trên một đường thẳng.

• Ưu điểm: Dễ lắp đặt, cấu tạo đơn giản.

• Nhược điểm: Sụt áp cao nhất trong 3 loại.

2. Y-type (Angle Pattern)

Thiết kế thân van và trục van tạo thành một góc nghiêng (thường là 45 độ).

• Ưu điểm: Giảm bớt góc uốn của dòng chảy, từ đó giảm thiểu đáng kể sụt áp so với Z-type.

• Ứng dụng: Thường dùng cho các hệ thống cần cả điều tiết và lưu lượng lớn.

3. Angle type

Thân van được thiết kế theo hình chữ L, dòng chảy đi ra vuông góc với dòng chảy đi vào.

• Ưu điểm: Kiêm luôn chức năng của một cái co (elbow), giúp tiết kiệm diện tích và giảm số lượng mối nối trong hệ thống đường ống.

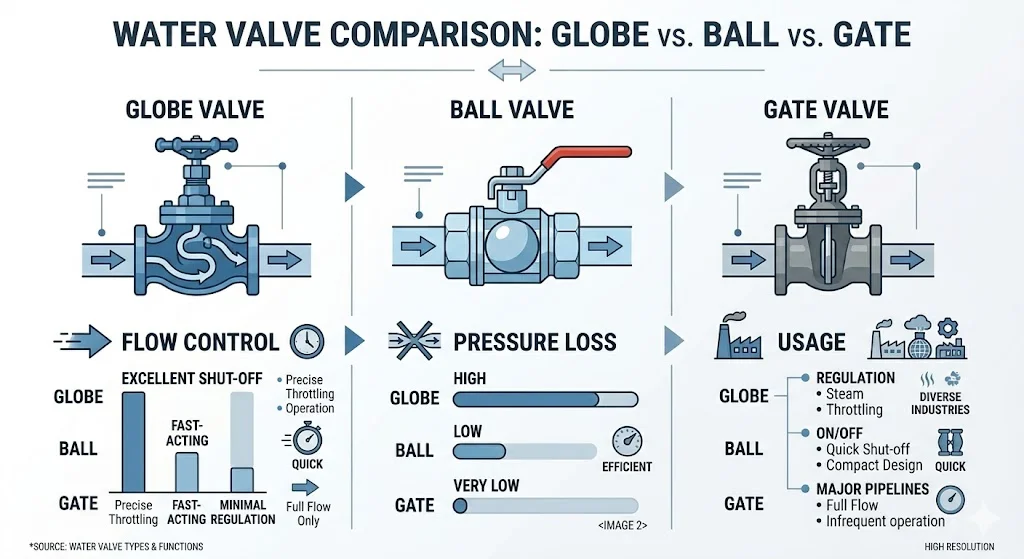

So sánh stop globe valve với các loại van khác

Để quyết định có nên chọn van cầu đóng ngắt hay không, hãy xem xét bảng so sánh dưới đây:

Insight: Nếu hệ thống của bạn yêu cầu đóng ngắt nhanh để đảm bảo an toàn, hãy chọn Ball valve. Nếu bạn cần dòng chảy thẳng hoàn toàn để không mất áp, hãy chọn Gate valve. Nhưng nếu bạn cần kiểm soát lưu lượng hơi nóng hoặc nước áp lực cao, van cầu đóng ngắt là lựa chọn không thể thay thế.

Thông số kỹ thuật cần quan tâm

Khi đặt mua van cầu đóng ngắt, bạn cần cung cấp ít nhất 4 thông số cơ bản sau để tránh mua sai thiết bị:

1. Kích thước (DN/Inch): Đường kính cổng van phải khớp với ống dẫn.

2. Pressure Rating (PN/Class): Khả năng chịu áp lực của thân van (ví dụ PN16, Class 150, Class 300).

3. Nhiệt độ (Temperature): Vật liệu làm kín (gioăng) và thân van phải chịu được nhiệt độ vận hành (đặc biệt quan trọng với hệ hơi).

4. Hệ số lưu lượng (Cv/Kv): Chỉ số này cho biết lượng chất lỏng có thể đi qua van ở một độ mở nhất định. Cv càng lớn, khả năng thông dòng càng cao.

Tại sao nên dùng van cầu đóng ngắt cho hệ thống của bạn?

• Điều tiết cực kỳ chính xác: Khả năng kiểm soát độ mở tỉ mỉ giúp ổn định quy trình sản xuất.

• Độ bền cao trong môi trường khắc nghiệt: Thiết kế đĩa van không bị mài mòn cục bộ như van bi khi ở trạng thái mở một nửa.

• Dễ dàng bảo trì: Đĩa và ghế van thường có thể được mài lại hoặc thay thế mà không cần thay toàn bộ thân van.

• Khả năng chịu áp lực: Cấu trúc thân van dày và cơ chế đóng trực diện giúp van hoạt động bền bỉ ở áp suất rất cao.

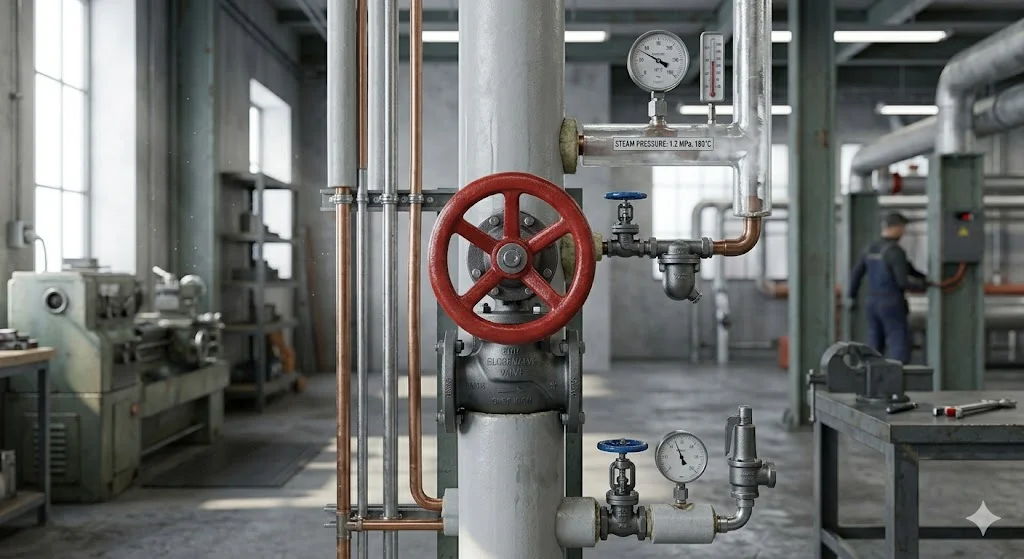

Ứng dụng thực tế của van cầu đóng ngắt

Van cầu đóng ngắt hiện diện trong hầu hết các ngành công nghiệp nặng:

• Hệ thống Steam (Hơi nóng): Điều chỉnh lượng hơi vào lò hơi, máy sấy hoặc các thiết bị trao đổi nhiệt.

• HVAC: Kiểm soát nước lạnh/nước nóng trong các tòa nhà lớn để điều chỉnh nhiệt độ phòng.

• Hóa chất & Dầu khí: Kiểm soát lưu lượng hóa chất ăn mòn hoặc dầu thô dưới áp lực lớn.

Sai lầm thường gặp: Một lỗi phổ biến là dùng globe valve cho các hệ thống cần áp suất đầu ra mạnh (ví dụ vòi cứu hỏa tầm xa). Việc sụt áp qua van sẽ làm giảm hiệu quả phun đáng kể. Một sai lầm khác là lắp sai chiều dòng chảy – điều này có thể khiến áp suất đẩy ngược vào trục van, gây khó khăn khi đóng hoặc làm hỏng bộ phận làm kín.

Checklist chọn stop globe valve đúng chuẩn

Hãy thực hiện theo các bước sau để đảm bảo lựa chọn của bạn là tối ưu:

• [ ] Xác định mục tiêu: Bạn có thực sự cần điều tiết dòng chảy thường xuyên không?

• [ ] Kiểm tra thông số: Áp suất tối đa và nhiệt độ làm việc thực tế là bao nhiêu?

• [ ] Chọn vật liệu: Nước sạch dùng Đồng/Gang, hóa chất hoặc thực phẩm dùng Inox (304/316).

• [ ] Kiểu kết nối: Nối ren (ống nhỏ) hay mặt bích (ống lớn/áp lực cao)?

• [ ] Hãng sản xuất: Ưu tiên các thương hiệu có CO/CQ đầy đủ và chính sách bảo hành rõ ràng.

FAQ – Những câu hỏi thường gặp về Stop Globe Valve

1. Stop globe valve khác gì so với globe valve thông thường?

Thực tế, "stop globe valve" là cách gọi nhấn mạnh chức năng kép: vừa có thể đóng hoàn toàn (stop) an toàn như một van chặn, vừa có khả năng điều tiết của một van cầu.

2. Tại sao globe valve luôn có hướng mũi tên trên thân?

Vì cấu tạo đặc thù, dòng chảy phải đi từ dưới đĩa van lên trên (under the disc). Nếu lắp ngược, áp lực nước sẽ đè lên đĩa van, khiến việc mở van trở nên cực kỳ nặng nề và dễ gây hỏng trục.

3. Có thể dùng globe valve để thay thế hoàn toàn gate valve không?

Không nên. Globe valve gây mất áp suất lớn. Chỉ thay thế ở những vị trí cần điều tiết. Ở các đường ống truyền tải dài, gate valve vẫn ưu việt hơn nhờ dòng chảy thẳng.

4. Khi nào nên dùng Y-type globe valve?

Nên dùng khi bạn cần khả năng điều tiết nhưng hệ thống lại yêu cầu áp suất dòng chảy không được sụt giảm quá nhiều.

5. Bao lâu nên bảo trì van một lần?

Thông thường là 6-12 tháng. Cần kiểm tra độ mòn của đĩa và ghế van, đồng thời bôi trơn trục van để vận hành êm ái.

Kết luận

Stop globe valve là một thiết bị không thể thiếu nếu bạn muốn kiểm soát hệ thống đường ống một cách chuyên nghiệp và chính xác. Dù có chi phí cao hơn và gây sụt áp, nhưng những lợi ích về khả năng điều tiết và độ an toàn mà nó mang lại là hoàn toàn xứng đáng. Việc chọn đúng loại van, đúng vật liệu và lắp đặt đúng kỹ thuật sẽ giúp hệ thống của bạn vận hành trơn tru, giảm thiểu tối đa thời gian dừng máy do sự cố.
