Trạm Bơm Nước Thô – Giải Pháp Kỹ Thuật Đảm Bảo An Ninh Nguồn Nước

Trong bất kỳ hệ thống cấp nước tập trung nào, dù là cho nhà máy nước đô thị hay các khu công nghiệp, việc lấy nước từ sông, hồ hay các nguồn tự nhiên luôn là khâu đầu tiên và quan trọng nhất. Nếu không có một trạm bơm nước thô được thiết kế chuẩn xác, hệ thống của bạn sẽ thường xuyên đối mặt với các sự cố như thiếu hụt lưu lượng, bơm chạy không tải hoặc hư hỏng thiết bị do cặn bẩn.

Thực tế, trạm bơm nước thô đóng vai trò là "mắt xích" đầu tiên, quyết định sự ổn định của cả chuỗi xử lý phía sau. Một thiết kế sai lệch không chỉ gây ra chi phí vận hành tăng vọt mà còn ảnh hưởng trực tiếp đến chất lượng nước đầu ra. Bài viết này sẽ phân tích chi tiết về cấu tạo, nguyên lý và những lưu ý "vàng" trong thiết kế giúp bạn vận hành hệ thống bền bỉ, tiết kiệm năng lượng.

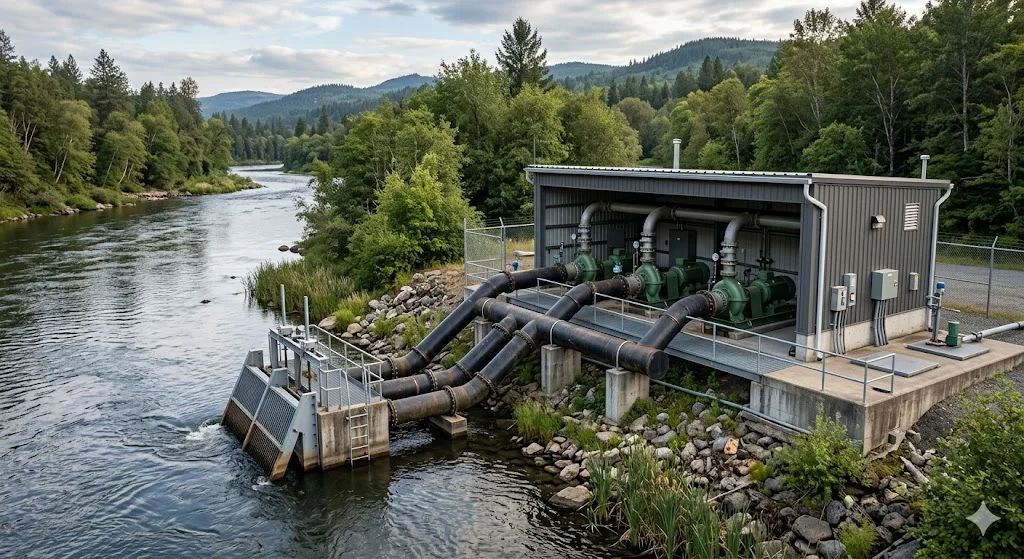

Trạm bơm nước thô là gì? Nguyên lý hoạt động

1. Định nghĩa

Trạm bơm nước thô là hệ thống cơ khí và thủy lực chuyên dụng, có nhiệm vụ hút nước chưa qua xử lý từ các nguồn tự nhiên (sông, hồ, giếng khoan, đập chứa) và vận chuyển chúng thông qua hệ thống đường ống dẫn về nhà máy xử lý nước tập trung. Khác với các hệ thống bơm nước sạch, nước thô thường chứa nhiều tạp chất, cát, bùn và rác, đòi hỏi thiết bị phải có độ bền và khả năng chịu tải tốt.

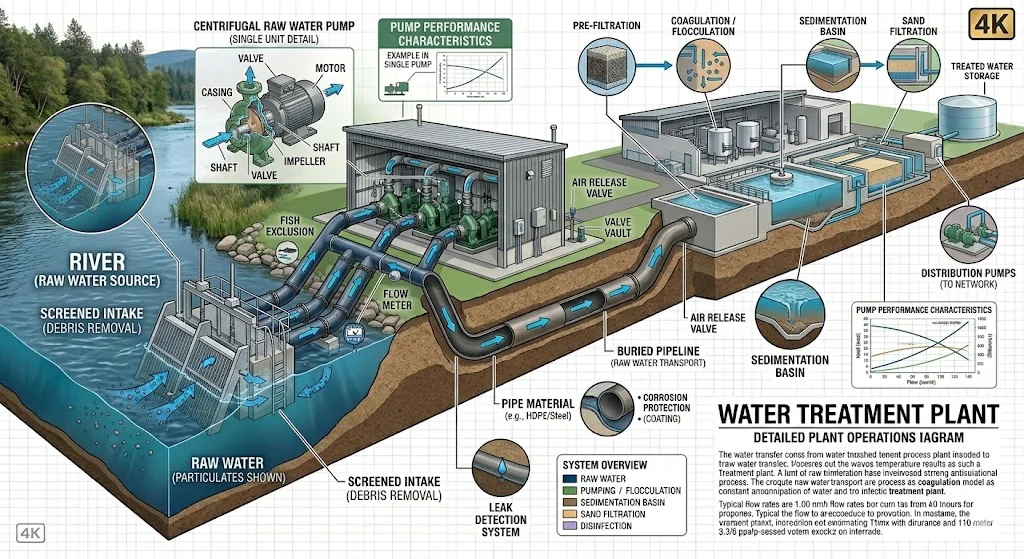

2. Nguyên lý hoạt động

Hệ thống vận hành dựa trên cơ chế chuyển đổi điện năng thành cơ năng, trong đó động cơ điện truyền chuyển động quay đến cánh bơm để tạo ra lực hút và áp suất đẩy. Khi động cơ hoạt động, cánh bơm quay với tốc độ cao bên trong buồng bơm, tạo điều kiện cho dòng chất lỏng được luân chuyển liên tục và ổn định trong toàn hệ thống.

Ở giai đoạn hút, sự quay của cánh bơm làm hình thành vùng áp suất thấp (gần như chân không tương đối) trong buồng bơm. Nhờ sự chênh lệch áp suất này, nước từ nguồn (sông, hồ hoặc bể chứa) sẽ được hút vào qua cửa thu nước một cách tự nhiên mà không cần lực tác động bên ngoài.

Tiếp theo là quá trình đẩy, khi nước đã đi vào buồng bơm, lực ly tâm sẽ làm tăng áp suất và vận tốc dòng chảy, đẩy nước đi qua hệ thống đường ống đến bể chứa trung gian hoặc trực tiếp vào các công đoạn xử lý tiếp theo. Quá trình này diễn ra liên tục, đảm bảo lưu lượng cấp nước luôn ổn định.

Cuối cùng là khả năng điều tiết linh hoạt, tùy thuộc vào nhu cầu vận hành thực tế của nhà máy. Hệ thống có thể hoạt động liên tục hoặc điều chỉnh theo tải bằng cách đóng/ngắt luân phiên các bơm. Ngoài ra, việc tích hợp biến tần giúp kiểm soát tốc độ quay của động cơ, từ đó tối ưu lưu lượng, tiết kiệm điện năng và giảm hao mòn thiết bị.

3. Đặc điểm cốt lõi

• Một trong những yêu cầu quan trọng nhất của trạm bơm nước thô là khả năng xử lý tạp chất đầu vào. Nguồn nước tự nhiên như sông, hồ thường chứa nhiều rác, cát, bùn hoặc các hạt lơ lửng có thể gây hư hỏng cánh bơm và làm giảm hiệu suất vận hành. Vì vậy, hệ thống cần được trang bị lưới chắn rác, song chắn hoặc bể lắng sơ bộ để loại bỏ các tạp chất lớn trước khi nước đi vào bơm. Đây là lớp bảo vệ đầu tiên, giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.

• Bên cạnh đó, trạm bơm phải đáp ứng lưu lượng lớn và liên tục để phục vụ cho các nhà máy xử lý nước hoặc hệ thống cấp nước đô thị. Thiết kế bơm và đường ống cần đảm bảo khả năng vận chuyển khối lượng nước lớn trong thời gian dài mà vẫn duy trì áp suất ổn định. Điều này đòi hỏi sự tính toán chính xác về công suất, đường kính ống và cấu hình hệ thống.

• Cuối cùng là tính ổn định và độ bền cao. Thiết bị phải hoạt động trong môi trường khắc nghiệt, thường xuyên tiếp xúc với nước có độ ăn mòn hoặc chứa các hạt gây mài mòn. Do đó, vật liệu chế tạo và thiết kế kỹ thuật cần đảm bảo khả năng chống chịu tốt, giúp hệ thống vận hành bền bỉ, hạn chế sự cố và duy trì hiệu suất trong thời gian dài.

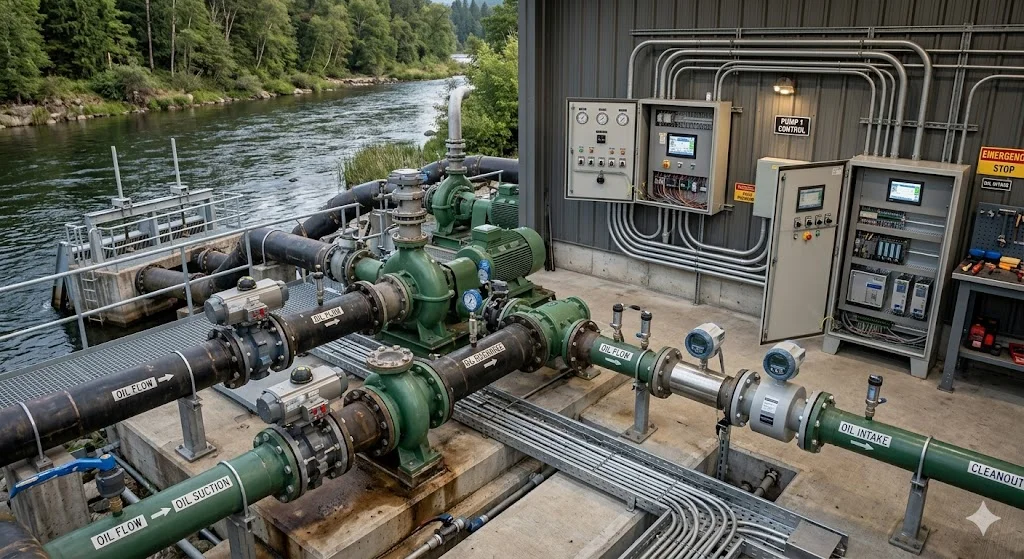

Cấu tạo & các thành phần chính của trạm bơm

Một trạm bơm nước thô chuyên nghiệp không chỉ là một chiếc bơm, mà là sự kết hợp của nhiều thành phần kỹ thuật phức tạp:

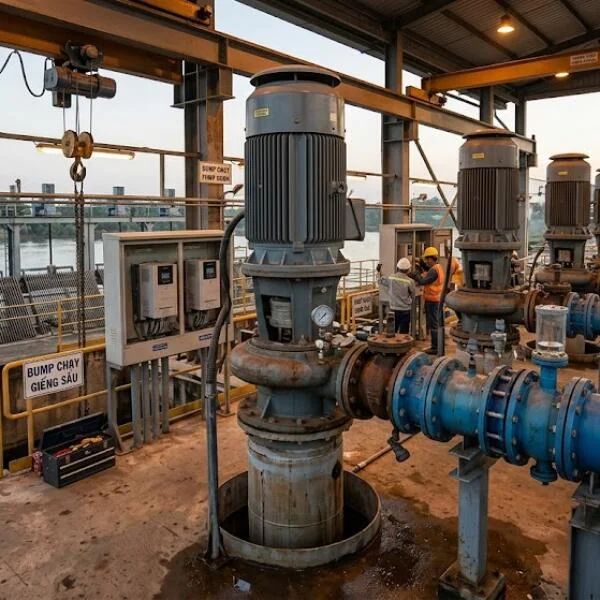

• Máy bơm: Thường sử dụng bơm ly tâm trục ngang hoặc trục đứng. Trong các ứng dụng đặc thù, có thể sử dụng bơm chìm để tiết kiệm diện tích.

• Động cơ: Cung cấp mô-men xoắn, thường được tích hợp biến tần để điều chỉnh lưu lượng.

• Hệ thống ống hút – ống xả: Đường ống dẫn nước, cần được thiết kế giảm thiểu tổn thất áp suất.

• Van & Thiết bị đo: Bao gồm van cổng, van một chiều, van bướm và đồng hồ đo áp suất, lưu lượng kế.

• Hệ điều khiển (SCADA/PLC): "Bộ não" giúp giám sát mực nước và điều khiển bơm tự động.

Tại sao cần các thiết bị này?

Van một chiều là bắt buộc để ngăn chặn hiện tượng búa nước (water hammer) khi dừng bơm đột ngột, giúp bảo vệ toàn bộ hệ thống đường ống. Cảm biến áp suất và lưu lượng là "mắt thần" giúp kỹ sư phát hiện sớm các sự cố như tắc ống hoặc tụt áp, từ đó tối ưu hóa công suất vận hành.

Các loại trạm bơm nước thô phổ biến

Việc lựa chọn loại trạm bơm phụ thuộc vào vị trí nguồn nước và địa hình của công trình.

Lưu ý: Nếu mực nước nguồn dao động mạnh theo mùa (ví dụ: sông miền Tây), trạm bơm nổi là giải pháp an toàn nhất. Ngược lại, với nhà máy nước đô thị ổn định, trạm bơm đặt cạn luôn là ưu tiên hàng đầu để dễ dàng kiểm tra định kỳ.

Thông số kỹ thuật & Thiết kế tối ưu

Thiết kế một trạm bơm nước thô đòi hỏi sự chính xác tuyệt đối về mặt thủy lực:

• Lưu lượng (m³/h): Xác định dựa trên công suất thiết kế của nhà máy xử lý.

• Cột áp (m): Tổng áp lực cần thiết để thắng được ma sát đường ống và độ chênh lệch chiều cao địa hình.

• Công suất (kW): Cần chọn dư tải khoảng 15-20% để đảm bảo bơm không chạy quá tải (overload).

• Độ sâu hút (m): Phải đảm bảo không vượt quá giới hạn hút lý thuyết của bơm để tránh hiện tượng xâm thực (cavitation).

Hệ quả khi sai thông số:

Nếu tính toán cột áp không chính xác, bơm sẽ hoạt động sai điểm làm việc, dẫn đến hiệu suất thấp, tiêu tốn điện năng cực lớn. Tệ hơn, hiện tượng xâm thực sẽ phá hủy cánh bơm chỉ sau vài tháng vận hành, gây tốn kém chi phí thay thế linh kiện không đáng có.

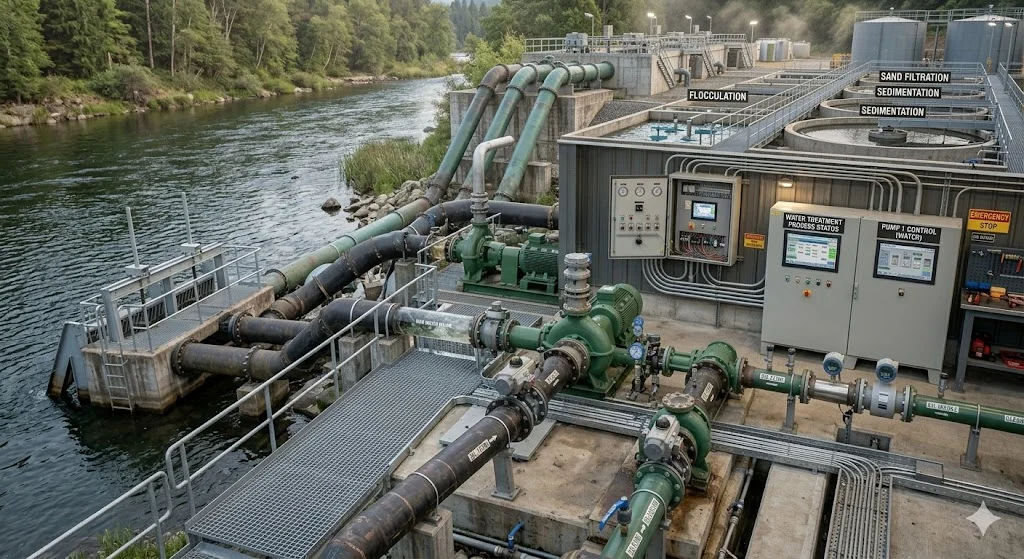

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào cần dùng?

• Nhà máy nước: Cấp nước cho dân cư, đô thị.

• Khu công nghiệp: Cấp nước sản xuất, làm mát hệ thống.

• Hệ thống tưới tiêu: Cấp nước nông nghiệp quy mô lớn.

Những sai lầm chết người trong thiết kế

1. Không khảo sát nguồn nước kỹ lưỡng: Bỏ qua các yếu tố như rác thải, bùn cát theo mùa dẫn đến nghẹt bơm liên tục.

2. Thiết kế thiếu dự phòng: Không có bơm dự phòng hoặc không có phương án cấp điện dự phòng khi mất điện lưới.

3. Chọn sai vật liệu bơm: Sử dụng vật liệu không chịu được tính axit/kiềm hoặc độ mài mòn của nguồn nước địa phương.

Hậu quả: Hệ thống vận hành chập chờn, nước không đủ cung cấp, chi phí bảo trì tăng vọt và nghiêm trọng nhất là gián đoạn sản xuất.

Checklist thiết kế và vận hành trạm bơm

Để đảm bảo trạm bơm nước này hoạt động hiệu quả, hãy tuân thủ checklist chuyên gia dưới đây:

Checklist thiết kế:

• [ ] Khảo sát biến động mực nước nguồn (thấp nhất/cao nhất).

• [ ] Phân tích thành phần hóa lý của nước thô.

• [ ] Tính toán thủy lực đường ống chính xác (tổn thất áp suất).

• [ ] Thiết kế hệ thống lưới chắn rác (cần có hệ thống làm sạch).

• [ ] Lựa chọn bơm có dải hiệu suất rộng (theo biểu đồ HQ).

Lưu ý khi vận hành:

• Tránh chạy khô: Lắp cảm biến chống chạy khô (dry-run protection).

• Kiểm tra cặn: Vệ sinh lưới chắn rác định kỳ.

• Bảo trì: Theo dõi độ rung, nhiệt độ động cơ và chất lượng dầu bôi trơn hằng tháng.

FAQ – Giải đáp thắc mắc thường gặp

1. Trạm bơm nước thô khác gì trạm bơm nước sạch?

Sự khác biệt lớn nhất là chất lượng nước. Trạm bơm nước này phải đối mặt với rác, cát, bùn, vì vậy thiết kế bơm và hệ thống chắn rác phức tạp hơn nhiều so với bơm nước sạch đã xử lý.

2. Có cần lọc trước khi bơm không?

Có, bắt buộc phải có hệ thống lưới chắn rác (thô và tinh) để tránh rác lọt vào làm hỏng cánh bơm hoặc nghẹt ống dẫn.

3. Nên dùng loại bơm nào?

Tùy thuộc vào địa hình. Đa số các nhà máy lớn sử dụng bơm ly tâm trục đứng vì tiết kiệm diện tích và hiệu suất ổn định.

4. Bao lâu cần bảo trì trạm bơm?

Thông thường là 6 tháng/lần cho bảo trì lớn, nhưng kiểm tra hằng ngày các thông số vận hành (áp suất, dòng điện) là bắt buộc để đảm bảo an toàn.

Kết luận
