Tiêu Chuẩn ASME Flange Standard: Hướng Dẫn Kỹ Thuật Toàn Diện Cho Hệ Thống Đường Ống Công Nghiệp

A. MỞ BÀI

Trong thiết kế kỹ thuật và thi công cơ điện, mặt bích (flange) đóng vai trò là phương thức liên kết xung yếu, kết nối các cấu kiện cốt lõi như van công nghiệp, máy bơm áp lực, thiết bị áp lực và các phân đoạn đường ống dài thành một thể thống nhất. Khớp nối cơ khí này xuất hiện dày đặc trong các môi trường vận hành khắc nghiệt bao gồm đường ống công nghiệp, nhà máy hóa chất, tổ hợp dầu khí, hệ thống điều hòa không khí trung tâm HVAC, mạng lưới PCCC và các tuyến ống dẫn hơi nóng áp suất cao. Tuy nhiên, một trở ngại phổ biến mà các kỹ sư thường xuyên đối mặt tại công trường là tình trạng không thể lắp ghép cơ khí giữa các thiết bị do sai lệch khoảng cách tâm lỗ bu lông, sai kích thước hình học hoặc lệch pha cấp áp lực vận hành.

Hậu quả của việc không đồng bộ này không chỉ dừng lại ở việc kéo dài thời gian thi công, mà còn tiềm ẩn nguy cơ rò rỉ lưu chất độc hại, sụt giảm áp suất tuyến ống hoặc phá hủy mối nối khi hệ thống vận hành ở tải cao. Để loại bỏ hoàn toàn rủi ro này và thiết lập một ngôn ngữ kỹ thuật chung trên toàn cầu, tiêu chuẩn asme flange standard đã ra đời. Bộ tiêu chuẩn asme flange standard đóng vai trò là quy chuẩn kỹ thuật tối cao, định hình chính xác kích thước, khả năng chịu áp và độ tương thích hình học, đảm bảo tính đồng bộ tuyệt đối cho mọi hệ thống đường ống công nghiệp hiện đại.

B. KIẾN THỨC NỀN

ASME Flange Standard Là Gì?

Trong ngành cơ khí động lực và kỹ thuật đường ống, asme flange standard là hệ thống các quy chuẩn kỹ thuật do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers - ASME) ban hành. Bộ tiêu chuẩn này được thiết lập để quy định nghiêm ngặt về kích thước hình học mặt bích, phân cấp áp suất – nhiệt độ biên dạng, thành phần vật liệu chế tạo, quy cách bu lông liên kết và dung sai chế tạo cho phép trong quy trình sản xuất cơ khí.

Định nghĩa chuẩn SEO kỹ thuật: Asme flange standard là bộ tiêu chuẩn kỹ thuật quy định cấu tạo, kích thước và giới hạn bền của mặt bích nhằm đảm bảo khả năng lắp đặt đồng bộ giữa các nhà sản xuất vật tư khác nhau, đồng thời duy trì trạng thái vận hành an toàn tuyệt đối cho hệ thống đường ống dưới tác động của áp lực cao.

Vai trò cốt lõi của bộ tiêu chuẩn này trong thực tế bao gồm bốn yếu tố:

• Đồng bộ hóa thiết bị: Đảm bảo mặt bích của van sản xuất tại châu Âu khớp hoàn toàn với mặt bích của đường ống sản xuất tại châu Á nếu có cùng mã tiêu chuẩn.

• Đảm bảo độ kín khít: Tính toán chính xác lực siết bu lông và biên dạng bề mặt (Facing) để ngăn chặn rò rỉ.

• Gia tăng mức độ an toàn: Triệt tiêu nguy cơ nứt vỡ mặt bích nhờ việc quy định độ dày vật liệu theo các kịch bản áp suất thực tế.

• Tối ưu hóa công tác bảo trì: Cho phép kỹ sư dễ dàng tìm kiếm linh kiện thay thế tương thích trên thị trường mà không cần gia công lại phôi cơ khí.

Bản Chất Và Nguyên Lý Của Tiêu Chuẩn ASME

Một điểm mấu chốt cần làm rõ: asme flange standard không phải là tên gọi của một loại mặt bích cụ thể, mà là một tập hợp các quy định biên dạng hình học và cơ lý học. Nguyên lý của tiêu chuẩn này dựa trên việc mã hóa các thông số kỹ thuật thành các bảng tra cứu cố định. Thông qua đó, các kỹ sư có thể xác định chính xác đường kính ngoài (OD), đường kính trong (ID), số lượng lỗ bu lông cần thiết, khoảng cách tâm các lỗ bu lông (BCD) và cấp áp suất (Pressure Class) tương ứng của cấu kiện.

Tại sao việc tiêu chuẩn hóa này lại mang tính sống còn đối với nền công nghiệp? Nếu không có một hệ quy chiếu chung như ASME và mỗi nhà sản xuất tự ý áp dụng kích thước riêng, việc liên kết các module thiết bị sẽ trở nên bất khả thi. Nhà máy buộc phải đặt hàng gia công riêng lẻ, làm tăng vọt chi phí vận hành, kéo dài thời gian dừng máy và gia tăng tỉ lệ lỗi lắp đặt tại công trường do con người đo đạc thủ công.

C. PHÂN TÍCH CHUYÊN SÂU

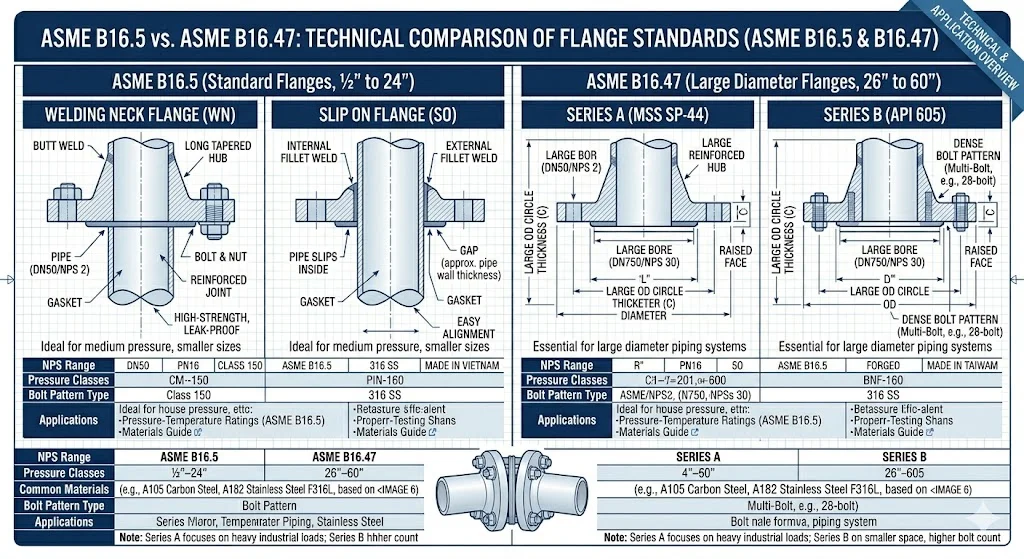

Các Tiêu Chuẩn ASME Flange Phổ Biến Hiện Nay

Hệ thống tiêu chuẩn ASME phân tách mặt bích thành các nhánh tiêu chuẩn riêng biệt dựa trên dải kích thước đường ống:

ASME B16.5: Tiêu chuẩn cho mặt bích đường kính nhỏ và trung bình

Đây là tiêu chuẩn cốt lõi và được ứng dụng rộng rãi nhất hiện nay, bao phủ dải kích thước danh nghĩa từ NPS ½ inch đến NPS 24 inch. Tiêu chuẩn này quy định chi tiết cho các dòng mặt bích thép đúc, mặt bích inox rèn, cũng như các phụ kiện van và thiết bị mặt bích công nghiệp. Nó định hình toàn bộ cấu trúc hình học từ Class 150 đến Class 2500.

ASME B16.47: Tiêu chuẩn cho mặt bích đường kính lớn

Đối với các đường ống trục chính hoặc bồn áp lực có kích thước từ NPS 26 inch đến NPS 60 inch, kỹ sư phải áp dụng tiêu chuẩn ASME B16.47. Tiêu chuẩn này được chia nhỏ thành hai nhánh:

• Series A (MSS SP-44): Thiết kế cho các ứng dụng chịu tải trọng đường ống lớn, mặt bích dày hơn, nặng hơn và sử dụng bu lông kích cỡ lớn.

• Series B (API 605): Thiết kế tối ưu hóa không gian và khối lượng, sử dụng nhiều bu lông hơn nhưng kích thước bu lông nhỏ hơn, thường dùng trong các ứng dụng lọc hóa dầu đường ống dẫn.

Bên cạnh đó, các tiêu chuẩn bổ trợ như ASME B16.48 (quy chuẩn về màng bích ngăn/Blind), ASME B31.3 (quy chuẩn thiết kế đường ống công nghệ) và MSS SP-44 kết hợp chặt chẽ với nhau tạo nên một hành lang kỹ thuật an toàn tuyệt đối.

Các Thông Số Kỹ Thật Quan Trọng Trong ASME Flange Standard

Để đọc hiểu và lựa chọn chính xác một mặt bích theo tiêu chuẩn ASME, người kỹ sư bắt buộc phải phân tích cấu trúc của ba nhóm thông số sau:

Kích thước danh nghĩa (Nominal Size)

Thông số này định danh độ lớn của đường ống, được ký hiệu bằng hai hệ đo lường: NPS (Nominal Pipe Size - hệ inch) và DN (Diameter Nominal - hệ mm). Ví dụ, một mặt bích có NPS 1½ tương đương với DN40.

Cấp áp suất (Pressure Class)

Đây là đại lượng thể hiện khả năng chịu tải áp lực tối đa của mặt bích ở một mức nhiệt độ tham chiếu xác định. Tiêu chuẩn ASME phân định thành 7 cấp áp suất phổ biến: Class 150, Class 300, Class 600, Class 900, Class 1500 và Class 2500.

Thông số hình học cơ khí

• Outside Diameter (OD): Đường kính tổng thể ngoài của vành bích.

• Bolt Circle Diameter (BCD): Đường kính đường tròn đi qua tâm của tất cả các lỗ bu lông (thông số quyết định việc hai mặt bích có xỏ vừa bu lông hay không).

• Number of Bolt Holes: Số lượng lỗ bu lông (phải là số chẵn: 4, 8, 12, 16...).

• Flange Thickness: Độ dày bích tại phần vành bích chịu lực.

Giải thích bản chất kỹ thuật: Tại sao trên cùng một cỡ ống danh nghĩa (ví dụ DN40), các mặt bích thuộc Class khác nhau lại không thể lắp chung? Câu trả lời nằm ở bài toán chịu lực. Khi nâng cấp từ Class 150 lên Class 300 hoặc Class 600, để chịu được áp suất cao hơn, độ dày của vành bích phải tăng lên, số lượng lỗ bu lông thay đổi (hoặc đường kính bu lông lớn hơn) và giá trị BCD cũng biến đổi hoàn toàn để dàn đều ứng suất uốn.

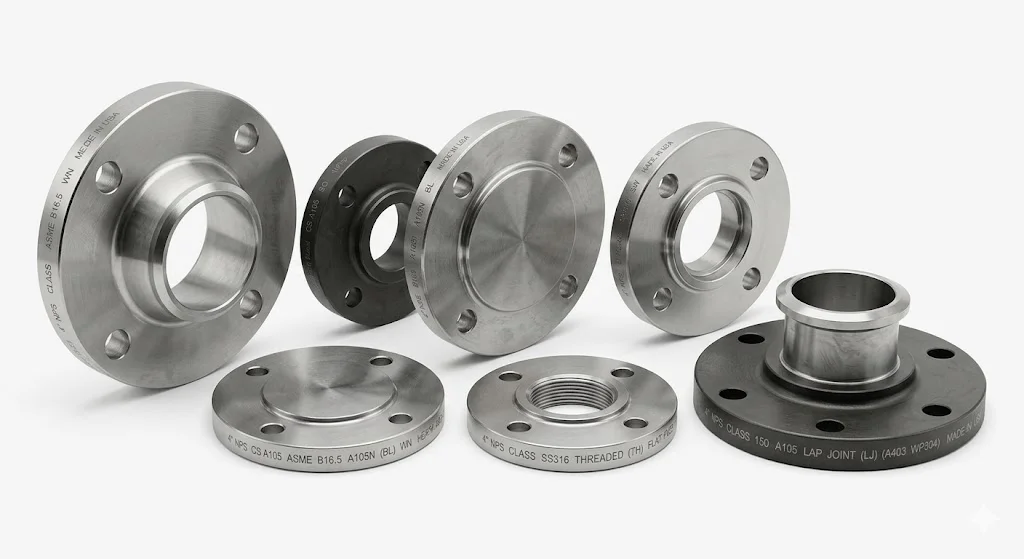

Các Loại Mặt Bích Theo ASME

Tiêu chuẩn ASME phân loại mặt bích dựa trên cấu trúc hình học của khớp nối và phương thức liên kết với ống:

• Welding Neck Flange (WN): Loại mặt bích có cổ cao được vát mép để hàn đối đầu trực tiếp với ống. Cấu trúc này giúp phân bổ ứng suất đều, chuyên dùng cho hệ thống áp suất cao, nhiệt độ âm hoặc quá nhiệt.

• Slip On Flange (SO): Mặt bích lồng, đường kính trong lớn hơn đường ống một chút để đút ống vào trong lòng bích và hàn cả mặt trong lẫn mặt ngoài. Dễ căn chỉnh, chi phí thấp nhưng chịu lực kém hơn WN.

• Blind Flange (BL): Mặt bích mù, không có lỗ tâm, dùng để b bịt kín các đầu ống hoặc tạo vách ngăn tháo lắp được để chờ mở rộng đường ống.

• Socket Weld Flange (SW): Mặt bích hàn bọc đầu, ống được đút vào một khấc định vị bên trong bích rồi hàn một đường fillet bên ngoài. Thường dùng cho ống kích thước nhỏ ($\leq \text{NPS 2}$) nhưng yêu cầu áp lực cao.

• Threaded Flange (TH): Mặt bích kết nối bằng ren bên trong lòng bích, lắp vào ống có ren ngoài mà không cần hàn. Phù hợp cho khu vực dễ cháy nổ cấm lửa.

• Lap Joint Flange (LJ): Kết hợp giữa một vành bích tự do và một đoạn ống ngắn có gờ (Stub End). Loại này cho phép vành bích xoay tự do quanh ống, cực kỳ linh hoạt trong việc căn chỉnh tâm lỗ bu lông khi lắp đặt.

So Sánh ASME Với DIN Và JIS

Trên thị trường vật tư công nghiệp hiện nay tồn tại ba hệ tiêu chuẩn phổ biến bao gồm ASME (Mỹ), DIN (Đức/Châu Âu) và JIS (Nhật Bản). Việc hiểu rõ sự khác biệt giữa chúng là bắt buộc đối với kỹ sư đấu thầu:

Tại sao tuyệt đối không được lắp chéo các tiêu chuẩn này với nhau? Dù hai mặt bích có cùng kích thước ống danh nghĩa (ví dụ cùng dùng cho ống tương đương DN50), bạn không thể lấy một mặt bích Class 150 (ASME) để siết bu lông với một mặt bích PN16 (DIN) hay 10K (JIS). Lý do là vì chúng lệch hoàn toàn về thông số hình học cốt lõi: kích thước lỗ bu lông khác nhau, giá trị đường kính đường tròn tâm lỗ (PCD/BCD) sai lệch hoàn toàn và độ dày vành bích không tương đồng. Nếu cố tình hoán đổi bằng cách khoét rộng lỗ, cấu trúc cơ học của mặt bích sẽ bị phá hủy, dẫn đến phá hủy mối liên kết ngay khi hệ thống lên áp

D. ỨNG DỤNG THỰC TẾ

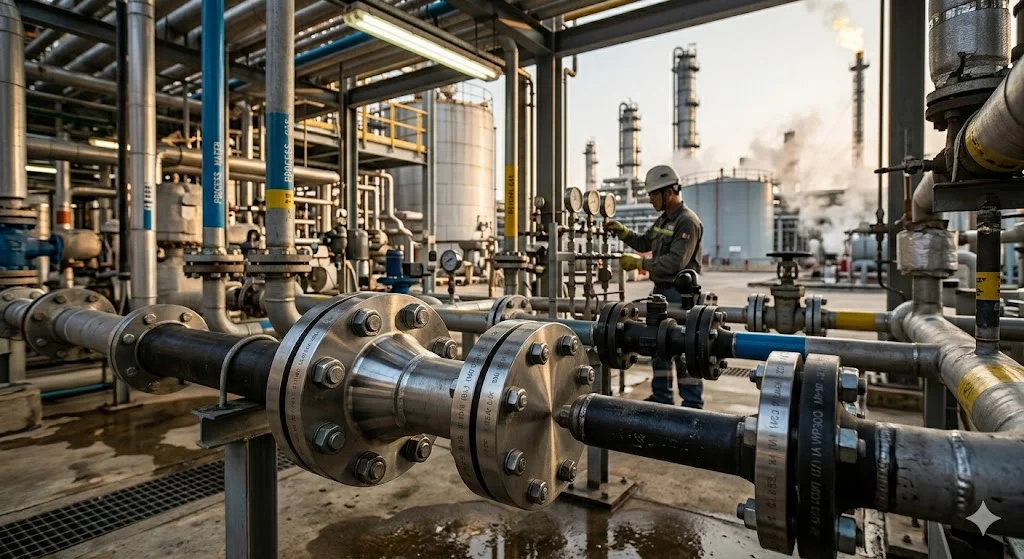

ASME Flange Standard Được Dùng Trong Những Hệ Thống Nào?

Do tính khắt khe và độ tin cậy cơ học vượt trội, asme flange standard gần như trở thành tiêu chuẩn bắt buộc trong các dự án công nghiệp quy mô lớn:

• Nhà máy lọc hóa dầu và khí hóa lỏng (LNG): Nơi dòng lưu chất hydrocarbon vận hành ở áp suất siêu cao và cực kỳ dễ cháy nổ.

• Nhà máy điện khí, nhiệt điện: Các tuyến ống dẫn hơi quá nhiệt (Superheated Steam) từ lò hơi sang turbine bắt buộc phải dùng mặt bích ASME Welding Neck Class 900/1500.

• Nhà máy hóa chất, dung màng độc hại: Yêu cầu độ kín tuyệt đối để tránh ô nhiễm môi trường.

• Hệ thống HVAC và Chiller trung tâm: Sử dụng trong các tòa nhà chọc trời, nơi áp suất tĩnh của cột nước rất lớn.

• Hệ thống hạ tầng cấp thoát nước và PCCC: Áp dụng cho các nút thắt lắp đặt máy bơm trục đứng công suất lớn.

Khi nào chủ đầu tư bắt buộc phải chỉ định tiêu chuẩn ASME? Đó là khi hệ thống vận hành vượt ngưỡng áp suất thông thường ($\geq 16 \text{ bar}$), môi trường làm việc có dải nhiệt độ biến thiên khắc nghiệt (từ âm sâu đến trên $400^\circ\text{C}$), hoặc khi dự án được bảo trợ/thiết kế bởi các nhà thầu quốc tế yêu cầu tính chuẩn hóa đồng bộ ở mức cao nhất.

Sai Lầm Thường Gặp Khi Chọn Tiêu Chuẩn ASME

Trong giai đoạn bóc tách khối lượng vật tư và thi công, các lỗi kỹ thuật thường gặp bao gồm:

1. Nhầm lẫn giữa DN và NPS: Nghĩ rằng DN40 và NPS 1.5 là hoàn toàn trùng khớp về thông số hình học ngoài của ống nhựa/ống thép trong mọi trường hợp dẫn đến mua sai phụ kiện bích.

2. Lựa chọn sai Pressure Class: Chọn mặt bích Class 150 cho hệ thống có áp suất làm việc liên tục vượt quá giới hạn chịu tải của nó ở nhiệt độ cao, gây biến dạng và rò rỉ gioăng.

3. Bỏ qua yếu tố vật liệu tương thích: Lắp mặt bích thép carbon tiếp xúc trực tiếp với mặt bích inox trong môi trường ẩm ướt, tạo ra hiện tượng ăn mòn điện hóa (Galvanic Corrosion) phá hủy mối nối.

4. Cố tình lắp lẫn ASME với DIN/JIS: Sử dụng các biện pháp cưỡng ép cơ học như hàn thêm mồi, mài lỗ bu lông để lắp bích ASME vào thiết bị tiêu chuẩn DIN.

5. Không kiểm tra nhiệt độ làm việc thực tế: Chỉ quan tâm đến áp suất mà quên rằng khi nhiệt độ tăng cao, giới hạn chịu áp của mặt bích ASME sẽ bị sụt giảm nghiêm trọng theo đồ thị áp suất - nhiệt độ (Pressure-Temperature Ratings).

E. HƯỚNG DẪN / CHECKLIST

Cách Chọn ASME Flange Standard Phù Hợp

Để tối ưu hóa quy trình mua sắm vật tư và bảo đảm tính chính xác kỹ thuật, hãy áp dụng bảng checklist 7 bước sau:

• ✔ Bước 1 - Xác định bản chất lưu chất: Lưu chất có tính ăn mòn hay không để chọn mác vật liệu phù hợp (Thép A105, Inox 304, Inox 316).

• ✔ Bước 2 - Xác định áp lực đỉnh của hệ thống: Đảm bảo áp lực vận hành tối đa nằm trong giới hạn cho phép của Class bích chọn lựa.

• ✔ Bước 3 - Kiểm tra nhiệt độ làm việc thực tế: Tra cứu bảng Pressure-Temperature Ratings trong tài liệu ASME B16.5 để hiệu chỉnh Class phù hợp.

• ✔ Bước 4 - Chọn đúng Pressure Class: Định hình rõ hệ thống thuộc Class 150, 300 hay 600.

• ✔ Bước 5 - Đồng bộ hóa tiêu chuẩn thiết bị: Kiểm tra mặt bích của van, máy bơm đi kèm đang dùng tiêu chuẩn gì để chọn mặt bích đối ứng đồng bộ.

• ✔ Bước 6 - Xác định kích thước danh nghĩa (NPS): Đo đạc chính xác đường kính ngoài của ống để chọn mã bích trùng khớp.

• ✔ Bước 7 - Lựa chọn kiểu cấu trúc mặt bích: Chọn WN cho hệ siêu áp, SO cho hệ thông thường, hoặc TH cho hệ đường ống cấm hàn.

Lưu Ý Khi Lắp Đặt Mặt Bích Theo ASME

Quy trình lắp dựng mặt bích tại công trường quyết định $90\%$ độ kín khít của mối nối kỹ thuật:

• Kiểm tra bề mặt tiếp xúc (Flange Face): Trước khi lắp, phải làm sạch hoàn toàn rỉ sét, bụi bẩn bám trên bề mặt bích. Bất kỳ vết xước sâu nào trên bề mặt Raised Face (RF) đều có thể tạo đường rò rỉ lưu chất.

• Siết bu lông theo sơ đồ hình sao (Star Pattern): Tuyệt đối không siết bu lông tuần tự theo vòng tròn. Việc siết bu lông phải tuân theo nguyên tắc đối xứng (hình sao) qua nhiều lượt siết tăng dần lực ($30\% \rightarrow 60\% \rightarrow 100\%$ lực siết đích) để lực ép lên vòng đệm gioăng được phân bổ đều.

• Kiểm tra và đặt chuẩn gioăng làm kín: Đặt gioăng (đệm kim loại, PTFE hoặc Cao su) đồng tâm tuyệt đối với lòng bích, không để gioăng bị lệch gây cản trở dòng chảy hoặc rách gioăng khi ép áp lực.

F. FAQ

1. Tiêu chuẩn ASME flange standard thực chất là gì?

→ Đây là bộ quy chuẩn kỹ thuật quốc tế do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ ban hành, quy định chi tiết về cấu trúc hình học, kích thước, số lỗ bu lông, độ dày và khả năng chịu tải áp suất - nhiệt độ của mặt bích dùng trong công nghiệp đường ống.

2. Tiêu chuẩn ASME B16.5 khác gì so với tiêu chuẩn ASME B16.47?

→ Sự khác biệt cốt lõi nằm ở dải kích thước đường ống được áp dụng. Tiêu chuẩn ASME B16.5 chuyên quy định cho các mặt bích có đường kính từ nhỏ đến trung bình (từ NPS ½" đến NPS 24"). Trong khi đó, ASME B16.47 được biên soạn để áp dụng riêng cho các hệ thống đường ống kích thước lớn (từ NPS 26" đến NPS 60").

3. Ký hiệu ASME và ANSI trên mặt bích công nghiệp có sự khác biệt như thế nào?

→ ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ) là tổ chức cấp cao chịu trách nhiệm phê duyệt các tiêu chuẩn quốc gia. ASME là tổ chức kỹ thuật chuyên ngành biên soạn ra bộ quy chuẩn cơ khí cụ thể. Trước đây tiêu chuẩn mặt bích thường ký hiệu là ANSI B16.5, hiện nay đã được đồng bộ kỹ thuật và gọi chính xác là ASME B16.5. Về mặt kích thước hình học, hai ký hiệu này trên mặt bích Class 150, Class 300... thường tương thích hoàn toàn với nhau.

4. Tại sao không được phép kết nối một mặt bích chuẩn ASME với một mặt bích chuẩn DIN?

→ Do hai tiêu chuẩn này tuân theo hai hệ đo lường và triết lý thiết kế cơ khí hoàn toàn khác nhau. Chúng có sự sai lệch tuyệt đối về đường kính ngoài của vành bích, đường kính vòng tâm lỗ bu lông (BCD), độ dày và số lượng lỗ bu lông xỏ qua. Việc cố tình kết nối lắp chéo sẽ gây hở khe hở gioăng, không thể xỏ bu lông và dẫn đến phá hủy mối nối khi hệ thống vận hành.

G. KẾT LUẬN + CTA

Tổng kết lại, asme flange standard đóng vai trò là "xương sống" kỹ thuật giúp chuẩn hóa toàn bộ nền công nghiệp sản xuất và lắp ráp đường ống áp lực trên phạm vi toàn cầu. Việc tuân thủ nghiêm ngặt các quy định của bộ tiêu chuẩn này giúp các kỹ sư loại bỏ hoàn toàn các lỗi xung đột hình học tại công trường, đồng bộ hóa tuyệt đối các thiết bị vật tư từ nhiều nhà sản xuất khác nhau, tối ưu hóa công tác bảo trì dự án và nâng cao hệ số an toàn cho con người và thiết bị vận hành. Lựa chọn đúng phân cấp áp suất (Pressure Class), kiểu biên dạng hình học mặt bích và mác vật liệu tương thích chính là yếu tố cốt lõi quyết định đến độ bền vững và hiệu suất thủy động học của toàn bộ công trình.

Đừng để những sai lệch nhỏ về thông số tâm lỗ bu lông hay cấp áp lực làm chậm tiến độ thi công và gây rủi ro rò rỉ cho hệ thống đường ống của bạn!
