Y Lọc DN40: Giải Pháp Bảo Vệ Toàn Diện Cho Hệ Thống Đường Ống Công Nghiệp

A. MỞ BÀI

Trong thiết kế và vận hành các hệ thống kỹ thuật hạ tầng—từ mạng lưới cấp thoát nước dân dụng, hệ thống điều hòa không khí kỹ thuật số HVAC, tuyến ống trục PCCC, cho đến các đường ống dẫn hơi nóng áp lực cao hay khí nén nhà máy—sự ổn định của lưu chất là điều kiện tiên quyết. Tại đây, các thiết bị cơ khí chính xác như van điều khiển tuyến tính, máy bơm ly tâm, đồng hồ đo nước và van điện từ đóng vai trò điều tiết cốt lõi. Tuy nhiên, trong môi trường vận hành thực tế, các thiết bị đắt tiền này thường xuyên phải đối mặt với nguy cơ bị phá hủy âm thầm bởi cặn bẩn, xỉ hàn, rỉ sét bong tróc và các loại tạp chất rắn lơ lửng phát sinh bên trong đường ống.

Nếu hệ thống hoàn toàn thiếu vắng một cơ chế sàng lọc chủ động, hậu quả để lại sẽ vô cùng nghiêm trọng. Tạp chất thô bám dính vào cánh bơm gây mài mòn, lọt vào buồng van điều khiển làm kẹt ty van, dẫn đến hiện tượng giảm sút hiệu suất nghiêm trọng, gây tắc nghẽn cục bộ và phá hủy hoàn toàn cấu trúc linh kiện bên trong. Để giải quyết triệt để bài toán vận hành này, y lọc dn40 chính là giải pháp kỹ thuật được ưu tiên hàng đầu. Thiết bị lọc cơ học y lọc dn40 được ứng dụng phổ biến trên toàn thế giới nhằm loại bỏ tận gốc tạp chất rắn, bảo vệ tuyệt đối và duy trì độ bền vững cho toàn bộ hệ thống lưu chất.

B. KIẾN THỨC NỀN

Y Lọc DN40 Là Gì?

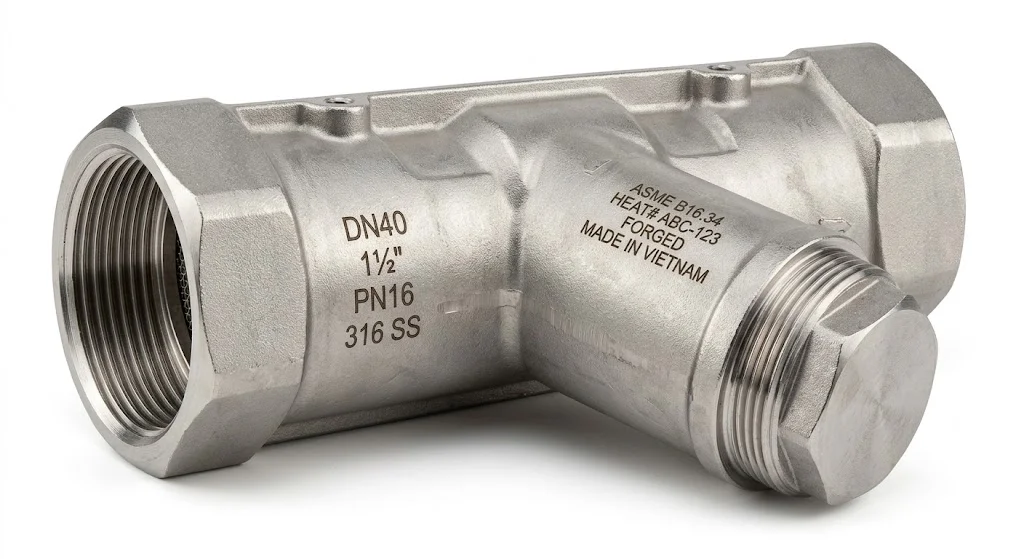

Trong thuật ngữ ngành van và phụ kiện đường ống, Y-Strainer hay y lọc dn40 là một thiết bị phân tách cơ học được định hình theo cấu trúc hình chữ Y đặc trưng, chuyên dụng cho các đường ống có kích thước danh nghĩa định danh là DN40.

Quy đổi kích thước theo các hệ thống đo lường tiêu chuẩn quốc tế:

DN40 (Đường kính định danh): Tương đương với kích thước ống danh nghĩa NPS 1½ inch (hoặc đường kính ngoài danh định của ống thép xấp xỉ 48.3 mm).

Định nghĩa chuẩn SEO kỹ thuật: Y lọc dn40 là thiết bị lọc cơ học được lắp đặt trực tiếp trên hệ thống đường ống DN40 nhằm giữ lại cặn bẩn, rác thải hoặc tạp chất rắn trước khi dòng lưu chất đi qua các thiết bị đo lường và điều khiển quan trọng.

Về mặt công năng công nghiệp, thiết bị này thực hiện bốn nhiệm vụ tối quan trọng:

Lọc sạch cặn bẩn: Sàng lọc chủ động tất cả vật thể rắn lơ lửng dựa trên kích thước mắt lưới.
Bảo vệ van công nghiệp: Ngăn ngừa rác lọt vào làm xước đĩa van hoặc kẹt lò xo của các dòng van một chiều, van bướm, van điện từ.
Bảo vệ an toàn máy bơm: Đảm bảo không có sỏi đá hoặc xỉ hàn va đập vào cánh bơm gây nứt vỡ khi bơm hút lưu chất.
Gia tăng tuổi thọ hệ thống: Giảm thiểu tối đa hao mòn cơ học, duy trì trạng thái vận hành hoàn hảo cho toàn bộ vật tư liên quan.

Nguyên Lý Hoạt Động Của Y Lọc DN40

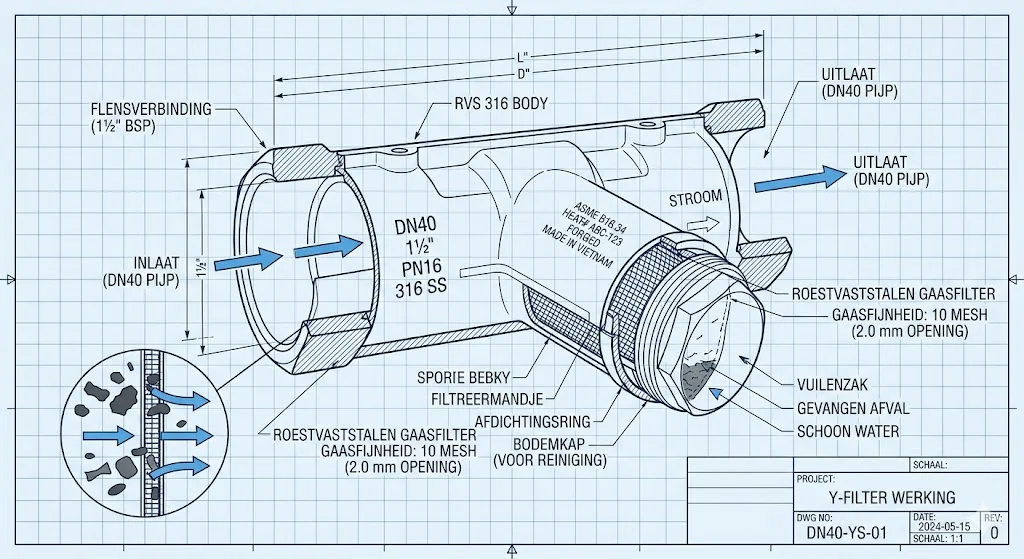

Cơ chế vận hành của Y-Strainer DN40 hoàn toàn dựa trên nguyên lý lọc áp lực cơ học tự động qua ba giai đoạn tuần tự:

Bước 1: Dòng lưu chất (nước, hơi, khí) mang theo tạp chất đi vào cửa vào của Y lọc theo hướng mũi tên đúc trên thân.
Bước 2: Lưu chất buộc phải đi qua nhánh nghiêng chứa lưới lọc inox. Tại đây, toàn bộ rác, cặn và hạt rắn có kích thước lớn hơn mắt lưới sẽ bị cản lại và giữ hoàn toàn trong lòng lưới lọc.
Bước 3: Dòng lưu chất sau khi được tách sạch tạp chất sẽ đi qua các lỗ lưới, quay trở lại trục ống chính và tiếp tục di chuyển ra cửa xả để đến các thiết bị phía sau.

Tại sao cấu trúc hình học chữ Y lại được ưu tiên lựa chọn thay vì các cấu trúc lọc thẳng? Thiết kế nhánh nghiêng góc $45^\circ$ đến $60^\circ$ của chữ Y giúp tối ưu hóa biên dạng dòng chảy, giảm thiểu lực cản cục bộ từ đó giảm tối đa tổn thất áp lực ($ \Delta P $). Đồng thời, cấu trúc này giúp cặn bẩn tự động rơi xuống đáy bầu lọc nhờ trọng lực, giữ cho dòng chảy luôn ổn định xuyên suốt và giúp kỹ sư dễ dàng tháo nắp vệ sinh lưới lọc mà không cần rã toàn bộ van ra khỏi đường ống.

C. PHÂN TÍCH CHUYÊN SÂU

Cấu Tạo Của Y-Strainer DN40

Một bộ Y-Strainer DN40 tiêu chuẩn được cấu thành từ bốn bộ phận cơ khí chính xác, kết hợp đồng bộ để chịu tải áp suất cao:

Thân van (Body): Chiếm khối lượng lớn nhất, đúc nguyên khối với kết cấu chữ Y. Tùy thuộc vào áp suất và môi trường chất, thân van được chế tạo bằng Gang (chịu lực, giá tốt), Đồng (chống oxy hóa), Inox (chống ăn mòn hóa chất), hoặc Thép (chịu nhiệt độ và áp suất cực cao).
Lưới lọc (Mesh/Screen): Bộ phận lõi nằm ở nhánh nghiêng, thường được sản xuất bằng Inox 304 hoặc Inox 316. Lưới lọc có cấu trúc gồm lớp đục lỗ chịu lực bên ngoài và lớp lưới dệt mịn bên trong để bắt cặn vi mô.
Nắp đậy (Bonnet): Được bắt chặt vào thân bằng ren hoặc bu lông, có nhiệm vụ giữ cố định lưới lọc và hỗ trợ tháo mở nhanh khi cần súc rửa lõi lọc.
Gioăng làm kín (Gasket): Đặt giữa thân van và nắp đậy, thường làm bằng PTFE hoặc EPDM nhằm tăng độ kín khít, chống rò rỉ dòng chảy ra môi trường.

Insight chuyên gia: Lưới lọc chính là bộ phận quyết định trực tiếp đến khả năng giữ cặn và hiệu suất thủy động học của hệ thống. Nếu chọn mắt lưới quá thô, cặn mịn sẽ lọt qua gây hỏng van điều khiển phía sau; ngược lại, nếu chọn mắt lưới quá mịn cho dòng lưu chất thô, lưới sẽ nhanh chóng bị bít kín, làm tắc dòng chảy và gây sụt áp nghiêm trọng trên toàn tuyến.

Các Loại Y-Strainer DN40 Phổ Biến

Để tương thích với từng môi trường lưu chất đặc thù, dòng sản phẩm này được phân loại rõ ràng theo vật liệu cấu thành và phương thức liên kết cơ học:

Phân loại theo vật liệu chế tạo:

Y lọc gang DN40: Thường dùng cho các hệ thống cấp thoát nước sạch, hệ PCCC đô thị nhờ khả năng chịu va đập tốt và giá thành đầu tư thấp.
Y lọc đồng DN40: Phổ biến trong các đường ống nước cỡ nhỏ, hệ thống HVAC nhờ đặc tính chống mài mòn cơ học và chống rỉ sét tự nhiên tốt.
Y lọc inox DN40 (SUS304, SUS316): Dòng sản phẩm cao cấp có độ bền cơ học vượt trội, trơ hoàn toàn trước các tác nhân hóa chất độc hại hoặc môi trường có độ axit cao.
Y lọc thép DN40: Chuyên dụng cho môi trường hơi nóng quá nhiệt, dầu nóng áp lực cao nhờ giới hạn bền nhiệt và cơ học tối ưu.

Phân loại theo kiểu kết nối đường ống:

Kết nối nối ren: Tiện lợi, lắp đặt nhanh, phù hợp cho hệ thống áp lực trung bình và không gian hẹp.
Kết nối mặt bích (Tiêu chuẩn ANSI, JIS, DIN): Sử dụng các đĩa bích dày bắt bu lông, tạo liên kết siêu bền, chống rung và chịu áp lực cực cao cho các đường ống trục chính.
Kết nối hàn: Mối nối liền mạch tuyệt đối, chuyên dùng cho hệ thống áp suất siêu cao hoặc khí độc nhằm loại bỏ hoàn toàn nguy cơ rò rỉ tại khớp nối.

So Sánh Y Lọc Đồng Và Y Lọc Inox DN40

Việc cân nhắc giữa hai dòng vật liệu Đồng và Inox luôn là bài toán tối ưu chi phí của các kỹ sư thiết kế. Bảng so sánh kỹ thuật dưới đây sẽ làm rõ bản chất:

Tiêu chí kỹ thuật	Y Lọc Đồng DN40	Y Lọc Inox DN40 (SUS304/316)
Khả năng chống ăn mòn	Tốt trong môi trường nước thông thường	Rất tốt, chống được axit và hóa chất oxi hóa
Độ bền cơ học / Chịu áp	Tốt, giới hạn bền kéo ở mức trung bình	Rất cao, chịu được ứng suất uốn và va đập lớn
Khả năng chịu nhiệt độ	Giới hạn tốt dưới $200^\circ\text{C}$	Xuất sắc, hoạt động ổn định ở nhiệt độ siêu cao
Khả năng kháng hóa chất	Trung bình, dễ bị ăn mòn bởi một số axit	Tuyệt vời, không bị biến tính bề mặt
Chi phí đầu tư	Mức trung bình, tiết kiệm ngân sách	Cao hơn, đi đôi với tuổi thọ dài hạn

Khi nào kỹ sư bắt buộc phải lựa chọn vật liệu Inox? Trong các nhà máy xử lý nước thải chứa dung môi, nhà màng hóa chất, các hệ thống dẫn hơi nóng bão hòa (Steam) công suất lớn, hoặc dây chuyền sản xuất thực phẩm yêu cầu chuẩn vệ sinh nghiêm ngặt, chất liệu Inox là lựa chọn duy nhất không thể thay thế nhờ khả năng trơ hóa học tuyệt đối và độ bền nhiệt xuất sắc.

Tại Sao Y-Strainer DN40 Giúp Tăng Tuổi Thọ Thiết Bị?

Việc tích hợp một cụm Y-Strainer DN40 ở thượng nguồn dòng chảy mang lại những giá trị kinh tế và kỹ thuật to lớn cho công trình:

Nhờ cơ chế chủ động chặn đứng toàn bộ rác, cát và hạt xỉ cứng ngay tại cửa ngõ, thiết bị giúp giảm thiểu tối đa hiện tượng mài mòn bề mặt lòng ống và cánh bơm do ma sát hạt rắn sinh ra. Đối với các dòng van tự động, việc sạch cặn sẽ làm giảm triệt để nguy cơ kẹt ty van hoặc hở đĩa van—nguyên nhân chính gây thất thoát áp suất.

Hệ quả trực tiếp của việc này là gia tăng tuổi thọ vận hành thực tế cho máy bơm và hệ thống van từ 2 đến 3 lần. Do tần suất hư hỏng giảm mạnh, doanh nghiệp sẽ cắt giảm được tối đa chi phí bảo trì, hạn chế thời gian dừng máy (downtime) vô ích, mang lại hiệu quả kinh tế vượt trội và giúp tối ưu hóa dòng tiền vận hành dài hạn cho nhà máy.

D. ỨNG DỤNG THỰC TẾ

Y Lọc DN40 Được Dùng Trong Những Hệ Thống Nào?

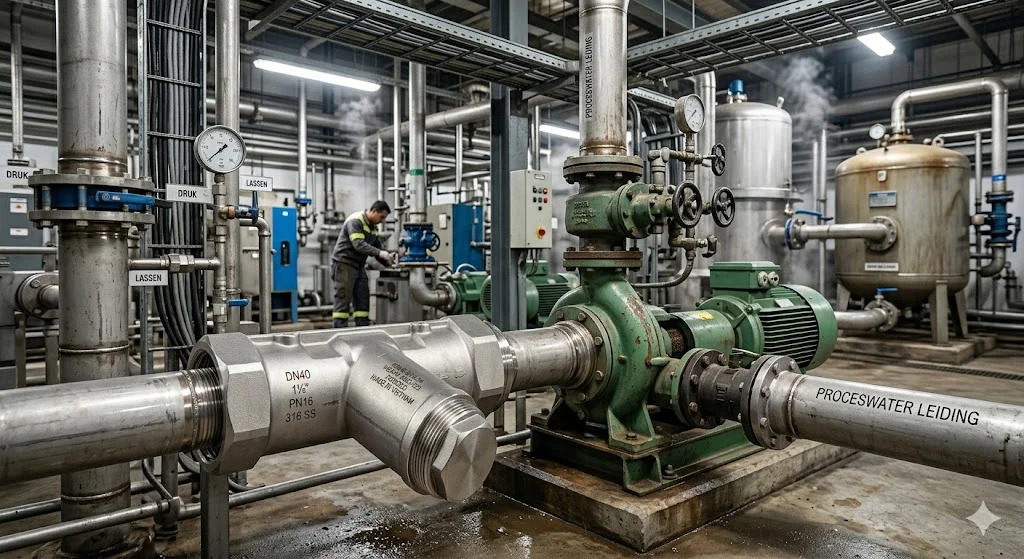

Nhờ kích thước tầm trung linh hoạt, dòng thiết bị lọc DN40 xuất hiện phổ biến trong hầu hết các sơ đồ công nghệ dòng chảy:

Hệ thống cấp thoát nước: Lọc sạch bùn đất tại các đường ống dẫn nước tiêu dùng vào các tòa nhà, chung cư.
Hệ thống HVAC: Đặt trên đường hồi của hệ thống nước lạnh Chiller nhằm bảo vệ lòng ống không bị bám cặn vôi.
Hệ thống khí nén công nghiệp: Tách sấy, lọc bỏ rỉ sét bong tróc từ bình tích áp trước khi đưa khí vào các thiết bị truyền động.
Hệ thống hơi nóng (Steam): Lọc hạt oxit sắt phát sinh do quá trình bốc hơi nhiệt độ cao trong lò hơi.
Môi trường hóa chất: Sàng lọc cặn trong các đường ống dẫn chất lỏng công nghiệp.
Hệ thống PCCC: Bảo vệ các đầu phun sprinkler không bị tắc nghẽn rác khi có sự cố hỏa hoạn xảy ra.

                   HƯỚNG DÒNG CHẢY -->
[Đường ống chính] ---> [ Y LỌC DN40 ] ---> [ Thiết bị cần bảo vệ ]
                                           (Máy bơm / Van / Đồng hồ)

Vị trí lắp đặt chuẩn kỹ thuật: Để phát huy tối đa công năng, y lọc dn40 phải được lắp đặt ở vị trí thượng nguồn (ngay phía trước) của các thiết bị cần bảo vệ bao gồm: lắp ngay trước cửa hút của máy bơm, trước cụm van điều khiển tuyến tính và ngay trước đồng hồ đo lưu lượng nước.

Sai Lầm Thường Gặp Khi Chọn Y Lọc DN40

Trong thực tế thi công, rất nhiều nhà thầu gặp phải những sai lầm nghiêm trọng do thiếu kinh nghiệm kỹ thuật:

Chọn sai vật liệu chế tạo: Sử dụng Y lọc bằng gang thông thường cho môi trường nước muối hoặc hóa chất loãng, khiến thân van bị ăn mòn và thủng lỗ chỉ sau vài tháng.
Chọn sai kích thước danh nghĩa: Đường ống hệ inch nhưng quy đổi sai sang DN, dẫn đến việc không thể kết nối hoặc phải dùng thêm bầu giảm gây tổn thất áp lực.
Không kiểm tra áp suất định danh (Pressure Rating): Lắp đặt Y lọc có áp lực làm việc PN10 vào đường ống PCCC có áp suất đỉnh lên đến 16 bar, gây nứt vỡ bầu lọc.
Chọn sai kích thước mắt lưới (Mesh Size): Mắt lưới quá to khiến rác nhỏ lọt qua làm hẹt đồng hồ đo, hoặc mắt lưới quá nhỏ gây nghẽn dòng chảy của hệ thống nước thô.
Lắp ngược chiều dòng chảy: Lắp ngược chiều mũi tên ký hiệu trên thân van, khiến rác bị đẩy vào mặt ngoài của lưới thay vì giữ lại bên trong lòng lưới, làm mất hoàn toàn khả năng tự lưu trữ rác của bầu lọc.

E. HƯỚNG DẪN / CHECKLIST

Cách Chọn Y-Strainer DN40 Phù Hợp

Để đảm bảo chọn mua đúng chủng loại thiết bị, tránh lãng phí ngân sách, kỹ sư dự án cần duyệt qua checklist 6 bước tiêu chuẩn sau:

✔ Kiểm tra bản chất lưu chất: Xác định lưu chất là nước sạch, nước thải, hơi nóng, hay hóa chất để định hình dòng vật liệu (Gang, Đồng, hay Inox).
✔ Kiểm tra áp suất vận hành: Xác định áp suất làm việc thực tế và áp suất đỉnh để chọn tiêu chuẩn chịu áp (PN10, PN16, Class 150...).
✔ Chọn vật liệu thân van tương thích: Đảm bảo vật liệu thân Y lọc có tính chất cơ lý tương đồng với vật liệu của đường ống chính để tránh ăn mòn điện hóa.
✔ Xác định kích thước mắt lưới tối ưu: Dựa trên yêu cầu độ sạch của thiết bị phía sau (Van điện từ cần lưới mịn hơn van cổng).
✔ Chọn kiểu kết nối đồng bộ: Chọn nối ren cho hệ ống nhỏ, áp suất thấp; chọn mặt bích đúng tiêu chuẩn (JIS 10K, ANSI 150, DIN PN16) để khớp hoàn hảo với hệ thống.
✔ Kiểm tra giới hạn nhiệt độ làm việc: Đảm bảo gioăng làm kín và thân van chịu được mức nhiệt độ cao nhất của dòng lưu chất mà không bị biến tính.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Y Lọc DN40

Quá trình lắp đặt và bảo trì định kỳ cần tuân thủ nghiêm ngặt các quy tắc cơ học để thiết bị vận hành với hiệu suất cao nhất:

Lắp đúng hướng mũi tên: Đảm bảo chiều mũi tên đúc nổi trên thân van trùng khớp tuyệt đối với chiều dịch chuyển của dòng lưu chất trong ống. Đối với ống nằm ngang, bầu lọc phải hướng xuống dưới.
Duy trì khoảng trống vận hành: Khi lắp đặt, phải chừa một khoảng trống không gian đủ rộng phía dưới nắp bầu lọc để tạo điều kiện thuận lợi cho việc tháo nắp, rút lưới lọc ra ngoài vệ sinh.
Thiết lập lịch vệ sinh lưới lọc định kỳ: Tùy thuộc vào độ sạch của nguồn nước, cần mở nắp xả cặn định kỳ. Lưới lọc bị nghẹt quá $50\%$ diện tích bề mặt sẽ gây sụt áp nghiêm trọng và làm giảm lưu lượng toàn hệ thống.
Kiểm tra và thay thế gioăng bộ đệm: Mỗi lần tháo nắp vệ sinh, cần kiểm tra trạng thái của gioăng cao su/PTFE. Nếu gioăng bị chai cứng hoặc rách, phải thay mới ngay để đảm bảo độ kín khít khi siết lại nắp Bonnet.

F. FAQ

1. Y lọc DN40 tương đương với ống bao nhiêu inch và đường kính ngoài bao nhiêu?

→ Y lọc dn40 tương đương với kích thước danh nghĩa 1½ inch. Thiết bị này phù hợp để lắp đặt hoàn hảo cho các đường ống thép hoặc ống nhựa có đường kính ngoài xấp xỉ 48mm.

2. Thiết bị Y lọc DN40 có thể lắp đặt trên các hệ thống trục đứng được không?

→ Có, nhưng với một điều kiện nghiêm ngặt: Dòng lưu chất phải có hướng đi từ trên xuống dưới. Điều này đảm bảo rằng dưới tác dụng của trọng lực, rác và tạp chất sau khi bị lưới giữ lại sẽ rơi xuống và lưu trữ đúng vị trí trong bầu lọc, không bị rơi ngược lại đường ống khi dòng chảy tạm dừng.

3. Làm thế nào để biết hệ thống nên dùng Y lọc bằng đồng hay bằng inox?

→ Nếu hệ thống của bạn là nước sinh hoạt, nước sạch thông thường hoặc hệ thống điều hòa Chiller với ngân sách vừa phải, chất liệu đồng là sự lựa chọn tối ưu. Nếu hệ thống truyền dẫn hóa chất, nước thải chưa xử lý, hoặc hệ thống hơi bão hòa nhiệt độ cao, bạn bắt buộc phải dùng vật liệu inox (SUS304/316) để đảm bảo không bị ăn mòn.

4. Hiện tượng gì xảy ra nếu tôi hoàn toàn bỏ qua việc vệ sinh Y lọc định kỳ?

→ Khi cặn bẩn tích tụ quá nhiều làm tắc nghẽn các mắt lưới, tiết diện dòng chảy sẽ bị thu hẹp đáng kể. Điều này gây ra hiện tượng sụt giảm lưu lượng dòng chảy, làm tăng áp suất ngược lên máy bơm khiến bơm bị quá tải, nóng máy và có thể dẫn đến cháy động cơ bơm.

5. Nên lắp đặt Y lọc DN40 ở vị trí nào là tốt nhất trong một cụm bơm?

→ Vị trí lý tưởng nhất là lắp đặt ngay tại đường ống hút (đầu vào) của máy bơm, cách cửa hút một khoảng trống tiêu chuẩn. Lắp đặt tại vị trí này giúp bảo vệ toàn bộ cánh bơm và buồng bơm không bị cào xước bởi các hạt rắn có kích thước lớn.

G. KẾT LUẬN + CTA

Tổng kết lại, y lọc dn40 tuy là một cấu kiện cơ khí có kết cấu nhỏ gọn và vận hành không cần năng lượng, nhưng lại đóng vai trò là "người lính gác cửa" không thể thay thế trong mọi hệ thống đường ống công nghiệp hiện đại. Thiết bị đóng góp giá trị to lớn vào việc chủ động tách lọc tạp chất, bảo vệ an toàn tuyệt đối cho hệ thống van và máy bơm cao cấp, từ đó gia tăng tuổi thọ vận hành cho toàn bộ công trình và tiết kiệm tối đa chi phí sửa chữa cho doanh nghiệp. Việc thấu hiểu các tiêu chí kỹ thuật để lựa chọn chính xác mác vật liệu, kiểu kết nối hình học, kích thước mắt lưới và áp suất định danh phù hợp sẽ đảm bảo cho hệ thống đường ống của bạn luôn vận hành ổn định, an toàn và đạt hiệu suất tối ưu nhất.

Đừng để những hạt cặn nhỏ hay rỉ sét bong tróc phá hủy hệ thống van điều khiển và máy bơm đắt tiền trong công trình của bạn!

Bạn đang tìm kiếm giải pháp Y Lọc DN40 chính hãng, chất lượng cao cho công trình?
Nhận ngay bảng báo giá y lọc dn40 (chất liệu Gang, Đồng, Inox, Thép) nhập khẩu chính hãng với đầy đủ chứng chỉ CO/CQ và chính sách chiết khấu tốt nhất cho nhà thầu.
Hỗ trợ tư vấn kỹ thuật hoàn toàn miễn phí từ đội ngũ kỹ sư chuyên sâu, giúp bạn lựa chọn đúng kích thước mắt lưới và kiểu kết nối mặt bích/nối ren phù hợp với thông số thiết kế.
Cam kết cung cấp sản phẩm đồng bộ, độ bền cao, bảo hành dài hạn và hỗ trợ giao hàng nhanh chóng tận chân công trình.

Liên hệ ngay với chúng tôi hôm nay để được phục vụ tốt nhất và tối ưu hóa chi phí vật tư cho dự án của bạn!

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về y lọc dn40!
