Flange Connection ANSI: Tiêu Chuẩn Kết Nối Mặt Bích Tối Ưu Cho Hệ Thống Công Nghiệp

A. MỞ BÀI

Trong thiết kế và thi công hạ tầng kỹ thuật hiện đại, việc đảm bảo tính toàn vẹn và an toàn tại các điểm giao cắt của dòng chảy là ưu tiên hàng đầu. Tại các hệ thống như nhà máy xử lý nước, hệ thống HVAC trung tâm, mạng lưới dẫn dầu khí, nhà máy hóa chất hay các tuyến ống trục của hệ thống PCCC, các thiết bị cơ khí cốt lõi không thể vận hành độc lập. Van công nghiệp, máy bơm công suất lớn, đường ống dẫn và đồng hồ áp suất đều cần một phương pháp kết nối an toàn, có khả năng chịu tải cơ học và áp lực dòng chảy liên tục.

Tuy nhiên, rủi ro lớn nhất trong kỹ thuật đường ống chính là sự bất đồng bộ trong khâu vật tư. Nếu nhà thầu sử dụng sai tiêu chuẩn kết nối, hệ thống sẽ đối mặt với tình trạng không khớp lỗ bu lông, sai lệch kích thước hình học, gây rò rỉ lưu chất ra môi trường hoặc thậm chí phá hủy các thiết bị đắt tiền do ứng suất uốn. Để giải quyết triệt để vấn đề này, flange connection ansi đã trở thành giải pháp kỹ thuật tiêu chuẩn hóa hàng đầu. Phương pháp flange connection ansi được ứng dụng rộng rãi trong các hệ thống công nghiệp hiện đại nhờ độ kín khít tuyệt đối và khả năng tháo lắp linh hoạt trong suốt vòng đời dự án.

B. KIẾN THỨC NỀN

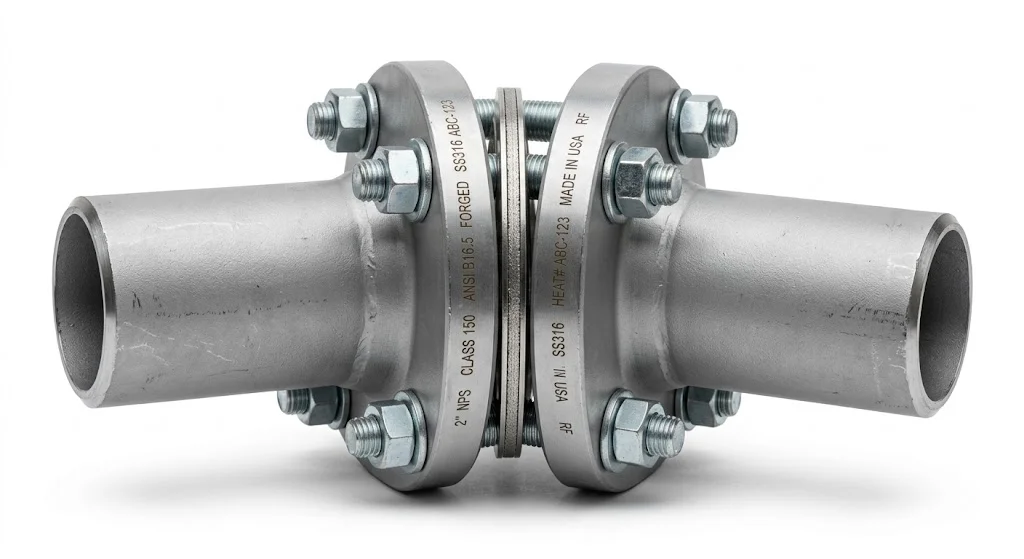

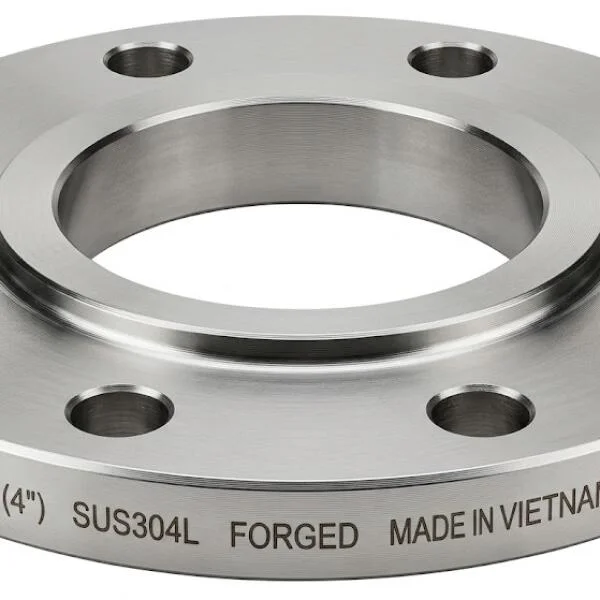

Flange Connection ANSI Là Gì?

Trong kỹ thuật cơ khí dòng chảy, flange connection ansi là một thuật ngữ mô tả kiểu liên kết cơ học giữa các thành phần đường ống hoặc thiết bị bằng cách sử dụng mặt bích được thiết kế và sản xuất dựa trên bộ tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI).

Định nghĩa chuẩn SEO kỹ thuật: Flange connection ansi là phương pháp liên kết đường ống, van hoặc thiết bị bằng mặt bích được sản xuất theo tiêu chuẩn ANSI nhằm đảm bảo tính đồng nhất về kích thước hình học, khoảng cách lỗ bu lông và khả năng chịu áp lực vận hành.

Về mặt công năng, kiểu kết nối này đảm nhận bốn chức năng kỹ thuật cốt lõi trong một hệ thống:

• Kết nối đường ống: Ghép nối các đoạn ống dài lại với nhau tạo thành một tuyến ống liền mạch, chịu lực tốt.

• Kết nối thiết bị: Gắn kết các phụ kiện van, máy bơm, thiết bị đo lường vào hệ thống mà không cần sử dụng mối hàn trực tiếp lên thiết bị.

• Tạo độ kín khít tuyệt đối: Ngăn chặn dòng lưu chất bên trong rò rỉ ra ngoài, bảo vệ áp suất làm việc ổn định của hệ thống.

• Dễ tháo lắp và bảo trì: Cho phép kỹ sư tháo rời từng phân đoạn một cách nhanh chóng để súc rửa ống hoặc thay thế thiết bị định kỳ.

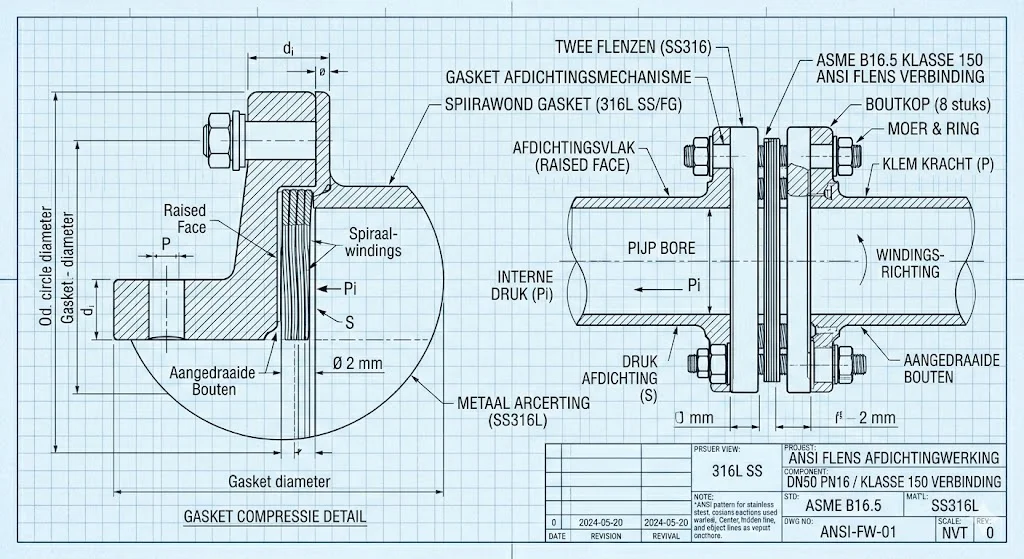

Nguyên Lý Hoạt Động Của Phương Pháp Liên Kết Đường Ống

Cơ chế tạo liên kết chịu lực và làm kín của phương pháp liên kết đường ống được thực hiện tuần tự qua ba bước nghiêm ngặt:

• Bước 1: Hai mặt bích (được hàn hoặc bắt ren vào đầu ống/thiết bị) được đặt đối diện, căn chỉnh đồng tâm tuyệt đối để các lỗ bu lông trùng khớp với nhau.

• Bước 2: Một vòng gioăng làm kín (gasket) được đặt vào vị trí chính giữa bề mặt tiếp xúc của hai mặt bích.

• Bước 3: Hệ thống bu lông và đai ốc được xỏ qua các lỗ bích và siết chặt theo mô-men xoắn quy định bằng dụng cụ chuyên dụng.

Nguyên lý cốt lõi giúp mối liên kết này không bị phá hủy bởi áp suất đến từ sự biến dạng của gasket. Khi bu lông được siết chặt, lực siết dọc trục sẽ tạo ra một áp lực nén cực lớn lên bề mặt gasket nằm giữa. Gasket bị nén sẽ điền đầy vào các rãnh thô, vết xước vi mô trên bề mặt đĩa bích, tạo nên một màng ngăn dòng lưu chất hữu hiệu. Đồng thời, độ cứng vật lý của cấu trúc mặt bích rèn theo tiêu chuẩn ANSI giúp giữ cho mối liên kết luôn ở trạng thái ổn định, chống lại các lực rung lắc, giãn nở nhiệt hoặc hiện tượng búa nước.

Nhờ cấu trúc phân tán lực đều quanh chu vi, kiểu kết nối này rất phổ biến trong công nghiệp vì chịu áp lực rất tốt, hỗ trợ công tác bảo trì dễ dàng và cho phép lắp đặt vô cùng linh hoạt trong không gian hẹp.

C. PHÂN TÍCH CHUYÊN SÂU

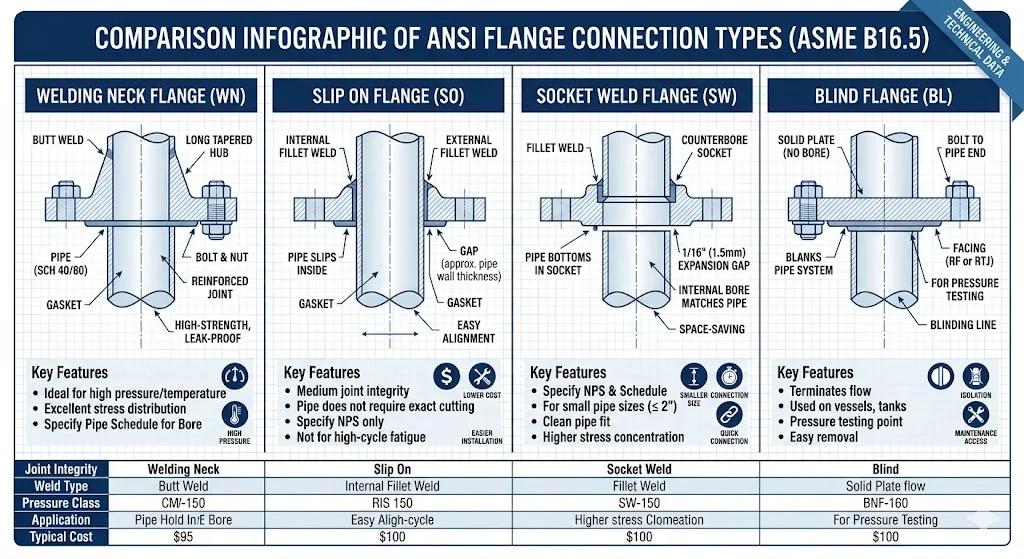

Các Loại Flange Connection ANSI Phổ Biến

Tiêu chuẩn ANSI định hình nhiều kiểu dáng mặt bích khác nhau để đáp ứng cấu trúc mối hàn và đặc tính cơ học riêng biệt của từng phân đoạn:

• Welding Neck Flange (WN): Mặt bích cổ hàn đối đầu. Phần cổ bích được vát mép để hàn trực tiếp với ống, giúp truyền ứng suất đều, chuyên dùng cho hệ thống áp lực cao và nhiệt độ cực đoan.

• Slip On Flange (SO): Mặt bích hàn trượt. Đường kính lòng bích lớn hơn ống, kỹ sư chỉ cần lồng ống vào trong rồi thực hiện hai đường hàn góc ở mép trong và mép ngoài, rất dễ căn chỉnh.

• Socket Weld Flange (SW): Mặt bích hàn lồng. Ống được đút lọt vào hốc socket bên trong bích rồi hàn góc mép ngoài, thích hợp cho hệ thống đường ống kích thước nhỏ nhưng áp lực cao.

• Blind Flange (BL): Mặt bích mù. Đây là loại đĩa bích đặc không có lỗ lòng, dùng để bịt kín cuối đường ống hoặc ngã chờ của hệ thống để ngăn dòng chảy.

• Threaded Flange (TH): Mặt bích nối ren. Kết nối với ống bằng bước ren tiêu chuẩn mà không cần hàn, ứng dụng tại khu vực dễ cháy nổ nghiêm ngặt.

• Lap Joint Flange (LJ): Mặt bích xoay, kết hợp với một đoạn ống ngắn có gờ (Stub End). Kiểu kết nối này cực kỳ linh hoạt, cho phép xoay đĩa bích tự do để căn chỉnh lỗ bu lông dễ dàng khi lắp đặt.

Insight chuyên gia: Thực tế kỹ thuật chứng minh không có một loại flange nào phù hợp hoàn hảo cho mọi hệ thống. Chọn mặt bích trượt (SO) để tiết kiệm chi phí cho hệ nước thường là đúng đắn, nhưng nếu đưa SO vào hệ thống khí hóa lỏng chu kỳ nhiệt cao, mối hàn góc sẽ nhanh chóng xuất hiện các vết nứt mỏi do không phân tán được ứng suất uốn tốt như dòng bích cổ hàn (WN).

Thông Số Kỹ Thuật Trong Tiêu Chuẩn ANSI

Để triển khai một phương thức phương pháp liên kết đường ống đạt chuẩn, toàn bộ các cấu kiện phải tuân thủ các thông số hình học được quy định cụ thể trong hai bộ tiêu chuẩn cốt lõi: ASME B16.5 (cho kích thước từ NPS 1/2 đến NPS 24) và ASME B16.47 (cho kích thước lớn từ NPS 26 đến NPS 60).

Các thông số kích thước hình học bắt buộc phải kiểm tra bao gồm:

• NPS (Nominal Pipe Size): Kích thước danh nghĩa của ống theo inch.

• DN (Diamètre Nominal): Kích thước định danh tương đương theo hệ mét (mm).

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông.

• Số lỗ bu lông & Đường kính lỗ: Số lượng lỗ bu lông tăng lên khi kích thước bích hoặc class áp lực tăng.

• Đường kính ngoài (O.D) & Độ dày flange (T): Quyết định khối lượng vật liệu và giới hạn bền của đĩa bích.

Cấp áp lực (Class) phổ biến trong tiêu chuẩn ANSI/ASME được chia thành các thang đo: Class 150, Class 300, Class 600, Class 900, và Class 1500.

Lưu ý thiết kế trọng yếu: Với cùng một kích thước DN/NPS, khi Class áp lực thay đổi thì toàn bộ đường kính ngoài, độ dày bích và khoảng cách PCD đều thay đổi theo hướng dày hơn và lớn hơn. Do đó, bích 4 inch Class 150 và bích 4 inch Class 300 hoàn toàn lệch lỗ bu lông và không thể kết nối với nhau.

So Sánh Flange Connection ANSI Với DIN Và JIS

ANSI (Mỹ), DIN (Đức) và JIS (Nhật Bản) là ba hệ tư duy kỹ thuật khác nhau, sở hữu các quy chuẩn hình học riêng biệt:

Tại sao tuyệt đối không nên lắp chéo các tiêu chuẩn? Nhiều đơn vị thi công cố tình giũa rộng lỗ bu lông để cố lắp một mặt bích chuẩn ANSI vào một chiếc van chuẩn JIS. Việc này cực kỳ nguy hại vì nó làm sai lệch khoảng cách bu lông tâm (PCD), thay đổi đường kính ngoài mặt tiếp xúc và phân bổ lực nén lệch tâm. Hệ quả trực tiếp là phá hủy cấu trúc của gasket, gây mất độ kín tuyệt đối và dẫn đến rò rỉ áp lực lớn chỉ sau một thời gian ngắn chạy thử nghiệm.

Tại Sao ANSI Được Dùng Phổ Biến Trong Công Nghiệp?

Không phải ngẫu nhiên mà tiêu chuẩn Mỹ ANSI/ASME trở thành ngôn ngữ kỹ thuật chung cho các dự án lọc hóa dầu và năng lượng quy mô toàn cầu:

• Tính tiêu chuẩn hóa cực cao: Mọi chi tiết từ độ nhám bề mặt gasket cho đến dung sai độ dày đĩa bích đều được định lượng rõ ràng, giúp sản phẩm của các nhà sản xuất khác nhau trên thế giới có tính lắp lẫn hoàn hảo.

• Phạm vi ứng dụng rộng rãi: Hệ thống tiêu chuẩn tính toán chi tiết cho cả môi trường siêu lạnh (cryogenic) cho đến môi trường quá nhiệt trong các lò hơi công nghiệp.

• Nhiều cấp áp lực chuyên sâu: Việc chia nhỏ các cấp áp giúp tối ưu hóa khối lượng vật tư, tránh lãng phí thép khi thiết kế các tuyến ống chịu áp cực cao.

• Dễ thay thế vật tư: Nhờ sự phổ biến toàn cầu, chủ đầu tư dễ dàng mua sắm vật tư thay thế chính xác mà không gặp rào cản về mặt địa lý.

D. ỨNG DỤNG THỰC TẾ

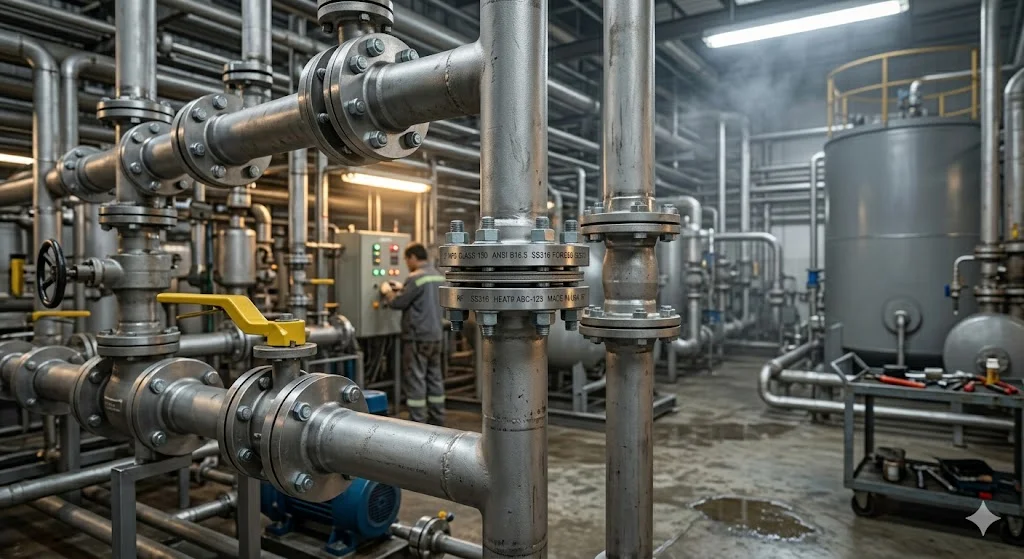

Flange Connection ANSI Được Dùng Ở Đâu?

Sở hữu khả năng vận hành an toàn trong các điều kiện khắc nghiệt, phương pháp liên kết này là xương sống của nhiều ngành hạ tầng kỹ thuật:

1. Hệ cấp thoát nước và xử lý nước thải: Kết nối các trục bơm ly tâm công suất lớn với mạng lưới đường ống chính.

2. Hệ HVAC và Chiller trung tâm: Liên kết đường ống dẫn nước lạnh áp lực cao trong các tòa nhà chọc trời.

3. Ngành dầu khí, lọc hóa dầu: Kết nối các van bi, van cổng đúc thép dòng Class 300/600 trên các tuyến ống dẫn dầu thô thô và khí hóa lỏng.

4. Nhà máy hóa chất: Sử dụng mặt bích inox chế tạo theo tiêu chuẩn ANSI để kết nối các bồn chứa dung môi axit độc hại.

5. Hệ thống hơi nóng (Steam): Kết nối đường ống phân phối hơi áp suất cao tại nhà máy nhiệt điện, dệt may, tôn thép.

Sai Lầm Thường Gặp Khi Chọn Flange Connection ANSI

Dưới đây là tổng hợp các sai sót thực tế tại công trường cần được nghiêm túc chấn chỉnh:

• Chọn sai Class áp lực: Sử dụng bích Class 150 cho đường ống có áp suất đỉnh vượt quá 20 bar, gây nứt vỡ hoặc cong vênh đĩa bích.

• Nhầm lẫn hệ tiêu chuẩn: Đặt mua van tiêu chuẩn DIN PN16 nhưng lại chọn mặt bích kết nối hệ ANSI Class 150, dẫn đến việc không thể xỏ bu lông qua lỗ bích.

• Không kiểm tra tính tương thích vật liệu: Sử dụng bu lông thép carbon cường độ thấp để siết mặt bích inox Class 600, gây đứt gãy bu lông do không chịu nổi lực momen siết lớn.

• Chọn sai chủng loại gasket: Sử dụng gioăng cao su thông thường cho mặt bích RF của hệ thống hơi nóng, khiến gioăng bị chảy nát dưới tác động nhiệt.

• Quy trình siết bu lông không đều: Siết chặt hoàn toàn một phía trước khi gá các phía còn lại, khiến gasket bị ép lệch và gây rò rỉ ngay lập tức.

E. HƯỚNG DẪN / CHECKLIST

Cách Chọn Flange Connection ANSI Phù Hợp

Nhằm tối ưu hóa hiệu quả chọn lựa vật tư cho dự án, các kỹ sư nên tuân thủ checklist kỹ thuật 6 bước sau:

• ✔ Xác định kích thước DN / NPS: Khớp chính xác đường kính lòng mặt bích với đường kính ngoài của ống thép hoặc van.

• ✔ Kiểm tra áp lực vận hành cực đại của hệ thống: Đảm bảo áp suất làm việc thực tế nằm trong biểu đồ nhiệt độ - áp suất (Pressure-Temperature Ratings) của Class mặt bích lựa chọn.

• ✔ Chọn đúng cấp Class áp lực phù hợp: Lựa chọn chính xác Class 150, 300 hoặc 600 dựa trên áp suất thiết kế của tuyến ống.

• ✔ Lựa chọn vật liệu chế tạo tương thích: Mác thép của mặt bích (A105, SS304, SS316, SS316L) phải đồng nhất hoặc phù hợp với vật liệu của đường ống để tránh ăn mòn galvanic.

• ✔ Kiểm tra môi trường và tính chất lưu chất: Xác định tính chất ăn mòn, độ mài mòn của lưu chất để chọn loại bề mặt bích thích hợp (Flat Face hay Raised Face).

• ✔ Đảm bảo tiêu chuẩn đồng bộ toàn diện: Kiểm tra tính đồng bộ của cả hệ thống phụ kiện đi kèm gồm gioăng đệm và bu lông đai ốc theo đúng chuẩn quy định của ASME.

Lưu Ý Khi Lắp Đặt Flange Connection ANSI

Để mối nối đạt độ kín khít lý tưởng và có tuổi thọ vận hành cao nhất, quy trình thi công cần tuân thủ nghiêm ngặt các nguyên tắc cơ học:

      (1) Siết trước
         O
    O         O (4) Siết sau
 (3) Siết sau O         O
         O
      (2) Siết tiếp theo
(Sơ đồ siết bu lông đối xứng hình sao)

1. Siết bu lông theo hình sao đối xứng: Tuyệt đối không siết bu lông theo vòng tròn liền kề. Phải tuân theo sơ đồ siết đối xứng chéo nhau để lực nén ép xuống bề mặt gioăng được phân bổ đều, ngăn ngừa hiện tượng vênh đĩa mặt bích.

2. Kiểm tra độ đồng tâm và song song: Hai mặt bích phải nằm trên một trục thẳng và hai mặt đĩa phải song song với nhau. Không dùng lực siết bu lông để kéo hai mặt bích bị lệch trục về gần nhau vì sẽ gây ứng suất uốn phá hủy mối hàn cổ bích.

3. Lựa chọn gasket phù hợp với bề mặt bích: Đối với bích gờ nổi (Raised Face), bắt buộc dùng gioăng loại vòng đệm trong (Ring Gaskets). Đối với bích mặt phẳng (Flat Face), cần dùng gioăng phủ đầy mặt bích (Full Face Gaskets).

4. Tiến hành thử áp lực thủy tĩnh (Hydrotest): Sau khi hoàn thiện lắp đặt cơ khí, toàn bộ tuyến ống phải được bơm nước thử áp lực ở mức 1.5 lần áp suất thiết kế để kiểm tra và xác nhận độ kín khít tuyệt đối của từng mối nối bích trước khi đưa vào vận hành thương mại.

F. FAQ

1. Flange connection ANSI là gì?

→ Đây là phương pháp liên kết, kết nối các cấu kiện đường ống (ống, van, bơm) bằng mặt bích được thiết kế chuẩn hóa theo các thông số kích thước và áp lực của tiêu chuẩn Mỹ ANSI/ASME.

2. Mặt bích tiêu chuẩn ANSI khác mặt bích tiêu chuẩn DIN như thế nào?

→ Khác biệt cơ bản nằm ở tư duy phân cấp áp suất và thông số kích thước hình học. ANSI sử dụng đơn vị đo áp suất là "Class" (ví dụ Class 150) và thường dựa trên kích thước inch, trong khi DIN sử dụng "PN" (ví dụ PN16) và dựa trên kích thước milimet. Khoảng cách lỗ bu lông của hai hệ tiêu chuẩn này hoàn toàn khác nhau nên không thể lắp lẫn trực tiếp.

3. Kết nối flange ANSI có dùng được cho hệ thống áp lực siêu cao không?

→ Có. Tiêu chuẩn ANSI/ASME cung cấp các dòng mặt bích rèn áp lực cực cao như Class 900, Class 1500 cho đến Class 2500, chuyên phục vụ cho các giàn khoan dầu khí ngoài khơi và các đường ống công nghệ cao trong nhà máy điện hạt nhân.

4. Có thể lắp mặt bích chuẩn ANSI vào van chuẩn DIN hoặc JIS không?

→ Không khuyến nghị và tuyệt đối không nên thực hiện trong các hệ thống áp lực. Việc cố tình hoán đổi hoặc sửa đổi lỗ bu lông sẽ làm lệch tâm lực nén, phá hủy cấu trúc gioăng đệm và dẫn đến rò rỉ lưu chất gây mất an toàn nghiêm trọng cho toàn bộ công trình.

5. Flange connection ANSI phổ biến nhất trong những ngành công nghiệp nào?

→ Phương pháp kết nối này xuất hiện dày đặc và là quy chuẩn bắt buộc trong ngành lọc hóa dầu, khai thác dầu khí, hệ thống năng lượng hơi nước, nhà máy xử lý hóa chất, hệ thống HVAC của các tòa nhà lớn và các mạng lưới PCCC trọng điểm.

G. KẾT LUẬN + CTA

Tóm lại, phương pháp flange connection ansi đóng vai trò là một trong những giải pháp liên kết đường ống an toàn, ổn định và được tin dùng nhất trong ngành công nghiệp toàn cầu hiện nay. Nhờ sở hữu độ kín khít vượt trội, quy trình bảo trì tháo lắp linh hoạt, khả năng chịu áp lực cơ học ưu việt và tính tiêu chuẩn hóa đồng bộ cao, phương pháp này chính là chiếc chìa khóa bảo vệ an toàn cho mọi công trình. Việc tính toán và lựa chọn chính xác các thông số kỹ thuật về cấp áp lực Class, mác vật liệu chế tạo, kiểu dáng mặt bích và tiêu chuẩn kích thước ASME tương thích sẽ giúp toàn bộ hệ thống của bạn vận hành trơn tru, bền bỉ và loại bỏ hoàn toàn các rủi ro sự cố trong suốt quá trình vận hành.

Đừng để những sai sót hay sự bất đồng bộ về tiêu chuẩn mặt bích làm ảnh hưởng đến tiến độ thi công và an toàn vận hành của toàn bộ dự án công nghiệp của bạn.

Bạn đang cần tìm giải pháp vật tư Flange Connection ANSI đạt chuẩn quốc tế cho dự án của mình?

• Nhận ngay bảng báo giá flange connection ansi (Class 150, 300, 600...) bằng thép rèn, inox 304/316 với chi phí tối ưu nhất cho nhà thầu.

• Đội ngũ chuyên gia kỹ thuật hỗ trợ tư vấn hoàn toàn miễn phí, giúp bạn bóc tách bản vẽ và chọn đúng tiêu chuẩn ASME B16.5, ASME B16.47.

• Cung cấp giải pháp đồng bộ trọn gói bao gồm mặt bích, bu lông cường độ cao và gioăng đệm làm kín đạt chuẩn phê duyệt dự án.

Hãy liên hệ ngay với chúng tôi hôm nay để nhận tài liệu kỹ thuật chuyên sâu và chương trình ưu đãi báo giá tốt nhất cho công trình của bạn!

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về flange connection ansi!
