Mặt Bích Cổ Hàn (Welding Neck Flange): Giải Pháp Tối Ưu Cho Hệ Thống Áp Lực Cao

A. MỞ BÀI

Trong kỹ thuật cơ khí đường ống, sự an toàn của toàn bộ hệ thống phụ thuộc hoàn toàn vào sức bền của các điểm kết nối. Tại các môi trường vận hành khắc nghiệt như hệ thống hơi nóng (steam), dẫn dầu khí, hóa chất ăn mòn hay các đường ống vận hành dưới áp lực cực cao, mối nối mặt bích chính là "yết hầu" quyết định sự ổn định.

Thực tế cho thấy, việc sử dụng sai loại mặt bích trong các hệ thống có độ rung động lớn hoặc giãn nở nhiệt mạnh thường dẫn đến những hậu quả nghiêm trọng: từ nứt mối hàn, rò rỉ lưu chất gây thất thoát tài chính đến nguy cơ cháy nổ, mất an toàn lao động. Khi đó, mặt bích cổ hàn (Welding Neck Flange) xuất hiện như một tiêu chuẩn vàng để giải quyết triệt để các bài toán này. Với thiết kế đặc trưng giúp tăng cường độ bền kết cấu và giảm thiểu sự tập trung ứng suất, mặt bích cổ hàn không chỉ là một phụ kiện kết nối thông thường mà còn là tấm lá chắn bảo vệ sự bền vững cho công trình của bạn.

B. KIẾN THỨC NỀN

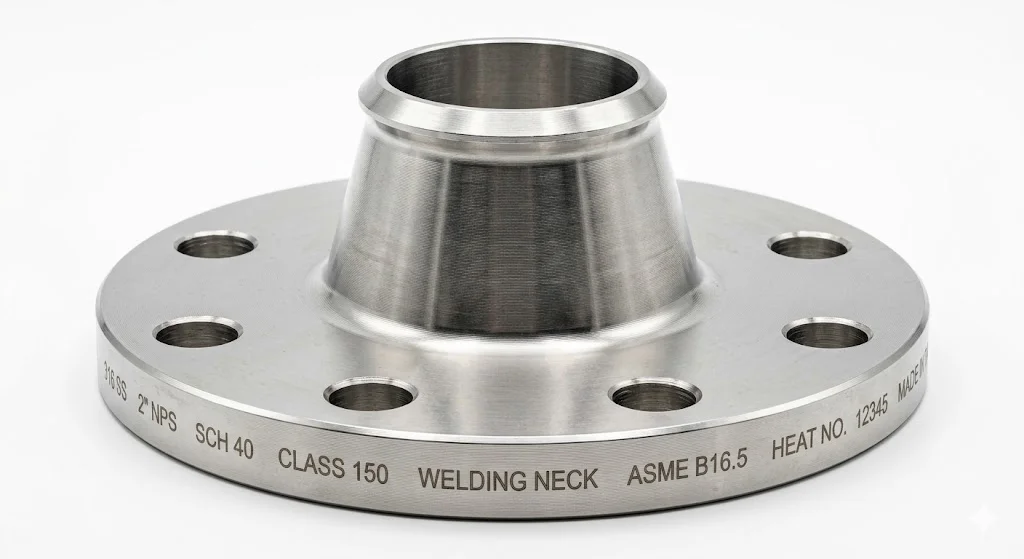

Mặt Bích Cổ Hàn Là Gì?

Mặt bích cổ hàn, tên tiếng Anh là Welding Neck Flange (WNF), là loại mặt bích có thiết kế đặc biệt nhất trong họ nhà flange với một phần cổ hình côn dài (hub). Phần cổ này được vát mép để sẵn sàng cho việc hàn đối đầu trực tiếp vào đầu ống hoặc phụ kiện có cùng độ dày và kích thước.

Định nghĩa chuẩn chuyên ngành: Welding Neck Flange là loại flange có phần cổ côn được thiết kế nhằm mục đích chuyển tiếp ứng suất từ mặt bích sang đường ống một cách nhịp nhàng, giúp tăng khả năng chịu áp lực tổng thể và giảm thiểu tối đa hiện tượng tập trung ứng suất tại chân mặt bích.

Điểm nhận dạng đặc trưng của loại mặt bích này bao gồm:

• Cổ côn dài: Đây là đặc điểm nhận dạng rõ nhất, phần cổ này có đường kính thu dần để khớp hoàn toàn với đường kính trong của ống.

• Kiểu kết nối: Sử dụng phương pháp hàn đối đầu (butt weld), tạo ra một mối liên kết đồng nhất về mặt cơ lý tính giữa flange và ống.

• Khả năng chịu lực: Nhờ cấu tạo hình học đặc thù, nó có khả năng chịu đựng được áp suất và nhiệt độ ở các mức class rất cao như 600, 900, 1500 hay thậm chí là 2500 lbs.

Nguyên Lý Hoạt Động Của Welding Neck Flange

Nguyên lý cốt lõi giúp Welding Neck Flange vượt trội hơn các loại mặt bích khác nằm ở cơ chế phân bổ lực. Khi dòng lưu chất di chuyển qua đường ống với áp suất và vận tốc lớn, tại các điểm nối thường xảy ra hiện tượng xung áp hoặc tập trung ứng suất tại các góc cạnh.

Với Welding Neck Flange, nhờ có phần cổ côn dài, lực tác động không bị chặn đứng đột ngột tại bề mặt bích mà được dẫn truyền và phân bổ đều dọc theo phần cổ côn sang thành ống. Điều này cực kỳ quan trọng trong các hệ thống có sự thay đổi nhiệt độ đột ngột (thermal shock) hoặc rung động cơ khí liên tục.

Phần cổ côn đóng vai trò như một "vùng đệm" cơ học. Khi hàn đối đầu, độ dày của cổ bích trùng khớp với độ dày của ống (Schedule), tạo ra một dòng chảy trơn tru bên trong (laminar flow), giảm thiểu hiện tượng xoáy mòn và sụt áp tại mối nối. Chính thiết kế này đã giúp kéo dài tuổi thọ của mối hàn và toàn bộ hệ thống lên gấp nhiều lần so với kiểu hàn slip-on hay hàn lồng (socket weld).

C. PHÂN TÍCH CHUYÊN SÂU

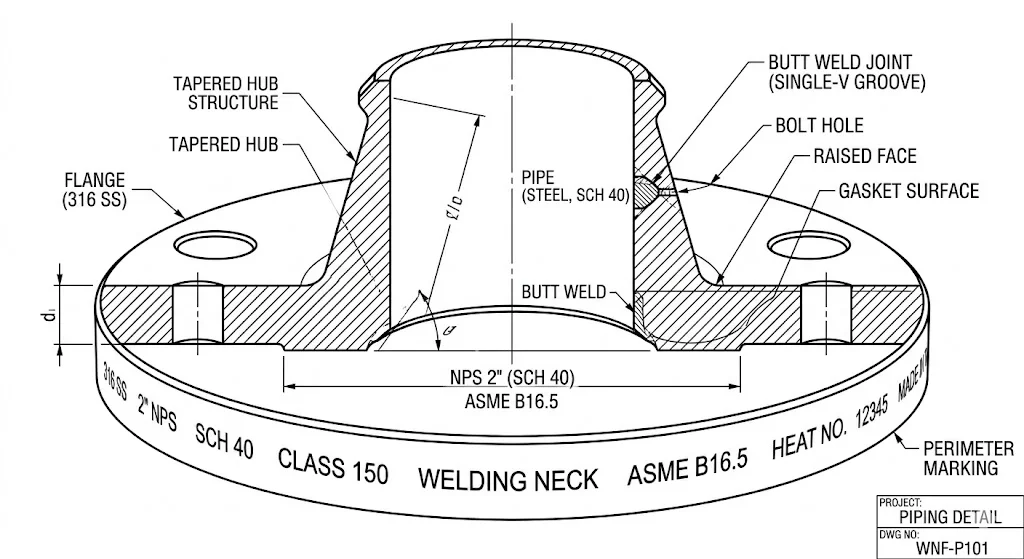

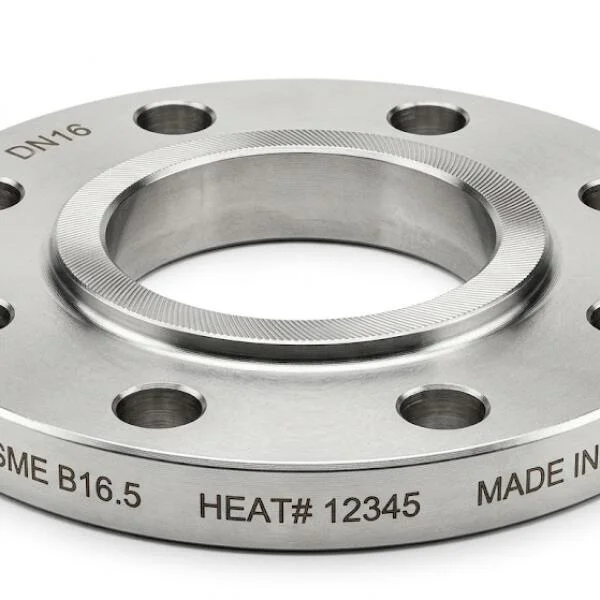

Cấu Tạo Của Welding Neck Flange

Cấu tạo của một chiếc Welding Neck Flange tiêu chuẩn là sự kết hợp tinh tế giữa các thành phần cơ khí để đảm bảo độ kín khít tuyệt đối:

1. Thân Flange: Phần đĩa chính chứa các lỗ bu lông.

2. Cổ côn (Hub): Phần vươn dài, mỏng dần về phía đầu hàn để tương thích với độ dày ống.

3. Lỗ bu lông: Được khoan chính xác theo tiêu chuẩn (PCD) để kết nối với các thiết bị khác.

4. Mặt làm kín (Sealing Face): Đây là bề mặt tiếp xúc với gioăng (gasket). Có 3 loại phổ biến:

   • RF (Raised Face): Mặt lồi, phổ biến nhất trong công nghiệp, giúp tăng áp lực lên gasket.

   • FF (Flat Face): Mặt phẳng, thường dùng cho bích thép đúc hoặc gang để tránh gãy bích khi siết.

   • RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dùng cho môi trường áp lực cực cao và nhiệt độ cực lớn.

Việc thấu hiểu cấu tạo, đặc biệt là kiểu mặt làm kín, là "insight" quan trọng cho kỹ sư. Chẳng hạn, trong môi trường hóa chất nồng độ cao, việc chọn bề mặt RTJ kết hợp với Welding Neck Flange sẽ đảm bảo không một giọt lưu chất nào có thể lọt ra ngoài, dù áp suất hệ thống lên đến hàng trăm bar.

Các Tiêu Chuẩn Welding Neck Flange Phổ Biến

Trong ngành cơ khí toàn cầu, việc tuân thủ tiêu chuẩn là bắt buộc để đảm bảo tính lắp lẫn và an toàn. Các hệ tiêu chuẩn phổ biến bao gồm:

• ANSI / ASME B16.5: Tiêu chuẩn Mỹ, được ứng dụng rộng rãi nhất trong ngành dầu khí và năng lượng. Phân chia theo các Class áp lực (150# đến 2500#).

• JIS (Japanese Industrial Standard): Tiêu chuẩn Nhật Bản (5K, 10K, 20K...), thường thấy trong các nhà máy nhiệt điện hoặc hệ thống HVAC của Á Đông.

• DIN / EN 1092-1: Tiêu chuẩn Châu Âu, sử dụng đơn vị PN (PN10, PN16, PN40...) để biểu thị áp suất làm việc.

• BS (British Standard): Tiêu chuẩn Anh Quốc, hiện nay dần được thay thế bởi tiêu chuẩn EN nhưng vẫn tồn tại trong các hệ thống cũ.

Lưu ý cực kỳ quan trọng: Không được phép nhầm lẫn giữa các tiêu chuẩn. Một chiếc mặt bích JIS 10K không bao giờ có thể khớp lỗ bu lông với mặt bích ANSI Class 150 dù chúng có cùng kích thước đường ống danh định. Việc dùng sai tiêu chuẩn sẽ dẫn đến tình trạng "râu ông nọ chắp cằm bà kia", gây đình trệ thi công và lãng phí chi phí rất lớn.

Thông Số Kỹ Thuật Quan Trọng

Khi đặt hàng hoặc thiết kế hệ thống sử dụng mặt bích cổ hàn, bạn cần kiểm tra chính xác các thông số sau:

• DN (Nominal Diameter) / NPS (Nominal Pipe Size): Kích thước danh định của đường ống.

• Class / PN: Cấp áp suất (VD: Class 300, PN16).

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông.

• Số lỗ bu lông và đường kính lỗ: Quyết định khả năng chịu lực siết.

• Schedule (Sch): Rất quan trọng với Welding Neck Flange. Vì là hàn đối đầu, độ dày của cổ bích phải khớp hoàn toàn với độ dày ống (Sch10, Sch40, Sch80...). Nếu Sch của bích mỏng hơn ống, mối hàn sẽ yếu; nếu dày hơn, nó sẽ tạo gờ gây cản trở dòng chảy.

Một "insight" thực tế: Cùng một kích thước DN100, nhưng nếu Class áp lực khác nhau thì độ dày đĩa bích và đường kính ngoài sẽ hoàn toàn khác nhau. Đừng bao giờ giả định rằng mọi mặt bích cùng size ống đều có thể lắp vừa vào nhau.

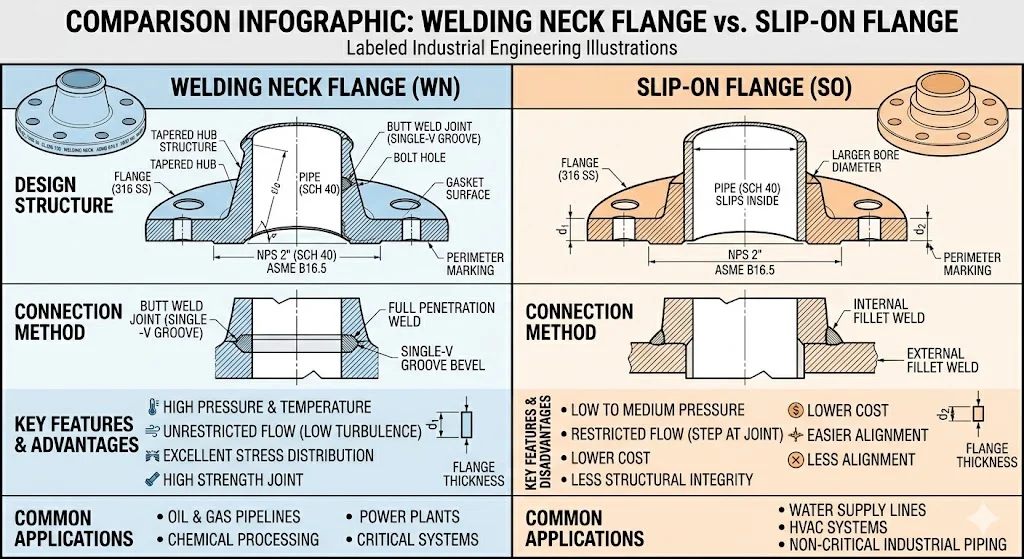

So Sánh Welding Neck Flange Và Slip On Flange

Để hiểu rõ tại sao Welding Neck Flange được ưu tiên trong các dự án quan trọng, hãy xem bảng so sánh dưới đây:

Khi nào nên dùng Welding Neck Flange? Câu trả lời là ngay khi hệ thống của bạn xuất hiện các yếu tố: Áp suất > 20 bar, nhiệt độ > 200°C, hoặc đường ống chứa các chất lỏng/khí nguy hại cần kiểm soát rò rỉ tuyệt đối.

Tại Sao Welding Neck Flange Chịu Áp Tốt Hơn?

Câu hỏi này thường được các kỹ sư đặt ra khi tối ưu chi phí. Câu trả lời nằm ở cấu trúc hình học và phương thức liên kết nguyên tử.

1. Thiết kế hình nón: Phần cổ côn đóng vai trò như một cánh tay đòn chịu lực, giúp phân tán mô-men uốn và các ứng suất dọc trục do áp suất bên trong gây ra.

2. Mối hàn đối đầu (Butt Weld): Đây là kiểu hàn mạnh nhất trong kỹ thuật cơ khí. Nó cho phép kim loại bù ngấu hoàn toàn qua thành ống, tạo thành một khối thống nhất. Khác với Slip-on (ống đút trong bích), mặt bích cổ hàn không tạo ra các "túi" hoặc khe hở tại điểm nối, từ đó loại bỏ nguy cơ ăn mòn kẽ hở và giảm thiểu sự nhiễu loạn dòng chảy.

Trong các hệ thống "critical piping" (đường ống trọng yếu), Welding Neck Flange là lựa chọn duy nhất được các tiêu chuẩn quốc tế như ASME cho phép sử dụng để đảm bảo hệ số an toàn.

D. ỨNG DỤNG THỰC TẾ

Mặt Bích Cổ Hàn Được Dùng Trong Những Hệ Thống Nào?

Nhờ những đặc tính ưu việt, Welding Neck Flange phủ sóng rộng khắp các ngành công nghiệp nặng:

• Ngành Dầu khí (Oil & Gas): Sử dụng trên các giàn khoan, đường ống dẫn dầu thô và khí tự nhiên, nơi áp suất cực lớn và môi trường biển ăn mòn.

• Hệ thống hơi nóng (Steam): Trong các nhà máy nhiệt điện, lò hơi công nghiệp. Khả năng chịu giãn nở nhiệt của WNF giúp ngăn chặn tình trạng xé mối hàn do biến thiên nhiệt độ.

• Công nghiệp hóa chất: Vận chuyển các lưu chất có tính xâm thực mạnh. Việc hàn đối đầu giúp làm sạch lòng ống dễ dàng, tránh đọng hóa chất gây ăn mòn.

• Nhà máy lọc dầu: Nơi có các phản ứng hóa học xảy ra ở nhiệt độ và áp suất cao độ.

• Hệ thống phòng cháy chữa cháy (PCCC) cao tầng: Đảm bảo trục ống đứng không bị rò rỉ khi bơm áp suất cao để đẩy nước lên các tầng trên cùng.

Tóm lại, ở đâu có sự kết hợp giữa "Áp lực cao + Nhiệt độ cao + Rủi ro rò rỉ lớn", ở đó Welding Neck Flange là sự lựa chọn hàng đầu.

Sai Lầm Thường Gặp Khi Chọn Welding Neck Flange

Dù là một sản phẩm cao cấp, nhưng nếu lựa chọn và thi công sai, Welding Neck Flange vẫn có thể thất bại:

• Chọn sai class áp lực: Sử dụng bích Class 150 cho hệ thống vận hành ở áp suất của Class 300. Hậu quả là cong vênh mặt bích và rò rỉ gasket.

• Sai tiêu chuẩn (Mix standards): Cố gắng lắp bu lông tiêu chuẩn DIN vào mặt bích tiêu chuẩn ANSI. Điều này thường dẫn đến việc phải khoan lại lỗ bu lông, làm hỏng cấu trúc chịu lực của bích.

• Chọn sai Schedule (Sch) ống: Như đã phân tích, nếu cổ bích dày Sch80 mà ống chỉ dày Sch40, tại vị trí hàn sẽ tạo ra một "bậc" cản trở dòng chảy, gây xói mòn cục bộ.

• Hàn không đúng kỹ thuật: Không vát mép đúng quy định hoặc sử dụng dòng điện hàn quá lớn làm biến dạng cổ bích.

E. HƯỚNG DẪN / CHECKLIST

Cách Chọn Welding Neck Flange Phù Hợp

Để đảm bảo chọn đúng sản phẩm, hãy tuân thủ checklist 5 bước sau:

1. Xác định kích thước (DN/NPS): Phải trùng khớp với kích thước ống đang sử dụng.

2. Kiểm tra áp suất vận hành: Luôn chọn Class áp lực của mặt bích cao hơn áp suất làm việc tối đa của hệ thống (có tính đến hệ số an toàn).

3. Xác định vật liệu: Thép carbon (A105), thép không gỉ (SS304, SS316) hay thép hợp kim tùy thuộc vào lưu chất.

4. Kiểm tra Schedule (Độ dày cổ): Yêu cầu nhà cung cấp cung cấp đúng Sch khớp với ống (VD: Sch40).

5. Lựa chọn kiểu bề mặt làm kín: RF cho hầu hết ứng dụng, hoặc RTJ cho các ứng dụng đặc biệt nghiêm ngặt.

Lưu Ý Khi Lắp Đặt Và Hàn

• Vệ sinh bề mặt: Trước khi hàn, đầu cổ bích và đầu ống phải được làm sạch dầu mỡ, rỉ sét.

• Căn chỉnh đồng tâm: Sử dụng các dụng cụ kẹp chuyên dụng để đảm bảo tâm ống và tâm bích trùng nhau hoàn toàn, tránh lệch dòng.

• Quy trình hàn: Nên thực hiện hàn lót (root pass) cẩn thận để đảm bảo độ ngấu bên trong lòng ống.

• Siết bu lông: Luôn siết theo hình sao (đối xứng) và sử dụng cờ lê lực để đảm bảo lực ép lên gasket đồng đều, tránh làm hỏng bề mặt bích.

F. FAQ

1. Mặt bích cổ hàn là gì?

Là loại flange có phần cổ hình côn dài, được thiết kế để kết nối với đường ống bằng phương pháp hàn đối đầu, giúp chuyển tiếp ứng suất một cách hiệu quả.

2. Welding Neck Flange có chịu áp cao không?

Có, đây là một trong những loại mặt bích chịu áp lực tốt nhất hiện nay, thường dùng cho các cấp áp suất từ Class 600 đến Class 2500.

3. Welding neck flange khác slip on flange thế nào?

WNF có cổ côn dài và hàn đối đầu, trong khi Slip-on không có cổ (hoặc cổ rất ngắn) và phải đút ống vào trong để hàn lồng. WNF chịu áp và rung động tốt hơn nhiều.

4. Khi nào nên dùng Welding Neck Flange?

Nên dùng khi hệ thống vận hành ở điều kiện khắc nghiệt: áp suất cao, nhiệt độ thay đổi liên tục, hoặc yêu cầu kiểm tra mối hàn bằng X-ray.

5. ANSI và JIS có lắp chung được không?

Không. Do sự khác biệt về đường kính ngoài, độ dày bích và PCD (vòng tròn lỗ bu lông), hai tiêu chuẩn này không tương thích với nhau.

G. KẾT LUẬN + CTA

Việc lựa chọn mặt bích cổ hàn không chỉ đơn thuần là mua một phụ kiện cơ khí, mà là đầu tư vào sự an toàn và bền vững lâu dài của toàn bộ công trình. Với khả năng chịu áp lực vượt trội, phân bổ ứng suất thông minh và độ kín khít tuyệt đối, đây chính là giải pháp "vàng" cho những hệ thống đường ống công nghiệp trọng yếu.

Để hệ thống hoạt động ổn định nhất, quý khách hàng cần đặc biệt lưu ý đến việc đồng bộ giữa tiêu chuẩn, cấp áp lực và vật liệu cấu thành. Một sai sót nhỏ trong khâu lựa chọn có thể dẫn đến chi phí khắc phục gấp nhiều lần giá trị sản phẩm.

Bạn đang cần giải pháp Welding Neck Flange cho dự án của mình?

• Nhận ngay báo giá Welding Neck Flange cạnh tranh nhất thị trường.

• Tư vấn kỹ thuật chuyên sâu về tiêu chuẩn ANSI, JIS, DIN miễn phí.

• Hỗ trợ kiểm tra thông số Schedule và Class áp lực phù hợp với thực tế.

Liên hệ ngay với đội ngũ chuyên gia của chúng tôi để được hỗ trợ tốt nhất!
