Flange DN40: Giải Pháp Kết Nối Đường Ống Đa Năng Và Hiệu Quả

A. MỞ BÀI

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc đảm bảo tính liên kết bền vững giữa các thành phần là yếu tố tiên quyết. Dù bạn đang vận hành hệ thống cấp thoát nước, điều hòa thông gió HVAC, phòng cháy chữa cháy (PCCC) hay các đường dẫn khí nén áp lực cao, mối nối luôn là nơi chịu thử thách lớn nhất. Một kết nối đạt chuẩn không chỉ cần đảm bảo độ kín khít tuyệt đối để tránh thất thoát lưu chất mà còn phải có khả năng chịu áp lực và linh hoạt trong quá trình bảo trì, sửa chữa định kỳ.

Tuy nhiên, thực tế triển khai thường ghi nhận nhiều sai sót đáng tiếc. Việc lựa chọn sai loại flange DN40 — ví dụ như nhầm lẫn giữa các tiêu chuẩn kỹ thuật hoặc cấp áp suất — dẫn đến tình trạng lỗ bu lông không khớp, rò rỉ lưu chất gây hư hỏng thiết bị, hoặc nghiêm trọng hơn là nổ vỡ đường ống do không chịu nổi áp suất vận hành. Chính vì vậy, thấu hiểu về kích thước, vật liệu và tiêu chuẩn của mặt bích là vô cùng quan trọng. Mặt bích DN40 hiện là một trong những kích thước phổ biến nhất, đóng vai trò là "mắt xích" chiến lược trong hầu hết các hệ thống đường ống kích cỡ trung bình hiện nay.

B. KIẾN THỨC NỀN

Flange DN40 Là Gì?

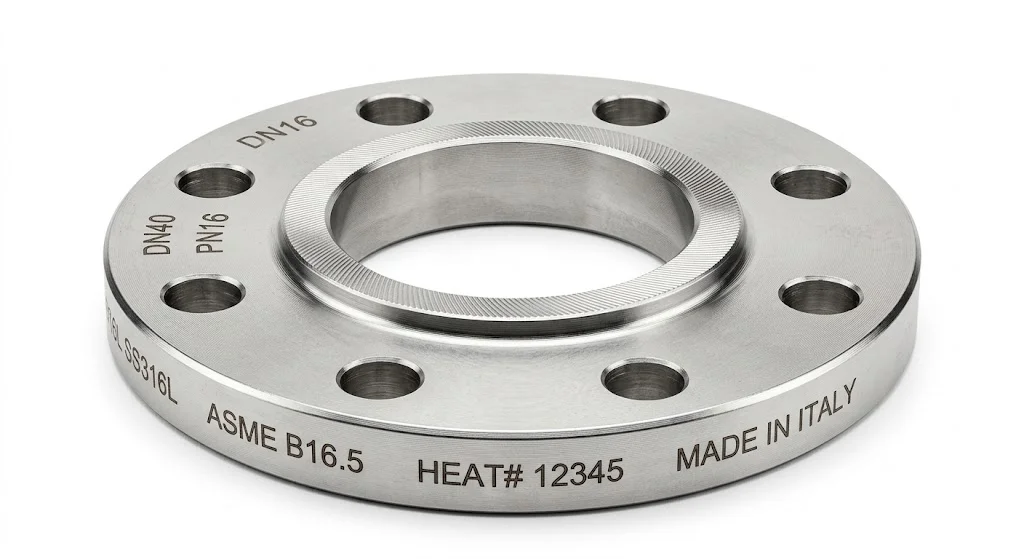

Flange DN40 là một loại phụ kiện cơ khí dạng đĩa, được sử dụng để kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống. Thuật ngữ "DN" là viết tắt của Diameter Nominal (Đường kính danh nghĩa), một chỉ số tiêu chuẩn hóa giúp các kỹ sư dễ dàng lựa chọn phụ kiện tương thích. Kích thước mặt bích DN40 tương đương với đường kính ngoài của ống vào khoảng 1½ inch (48.3mm).

Định nghĩa chuẩn chuyên ngành: Flange DN40 là mặt bích kết nối đường ống có kích thước danh nghĩa DN40, được thiết kế để tạo ra một điểm liên kết vững chắc thông qua hệ thống bu lông và gioăng làm kín, thường ứng dụng trong các môi trường dẫn nước, hơi nóng, khí gas và lưu chất công nghiệp.

Về mặt chức năng, mặt bích này đóng vai trò:

• Tạo sự liên kết cơ học: Giúp nối hai đoạn ống lại với nhau một cách chắc chắn hơn so với các phương pháp dán keo hoặc hàn trực tiếp trong một số trường hợp cần tính linh động.

• Hỗ trợ lắp đặt thiết bị: Là bộ phận trung gian không thể thiếu để gắn kết các loại van công nghiệp hoặc đồng hồ đo lưu lượng vào hệ thống.

• Tối ưu hóa bảo trì: Nhờ kết nối bằng bu lông, kỹ sư có thể dễ dàng tháo rời các phân đoạn đường ống để vệ sinh hoặc thay thế linh kiện mà không cần cắt bỏ cấu trúc sẵn có.

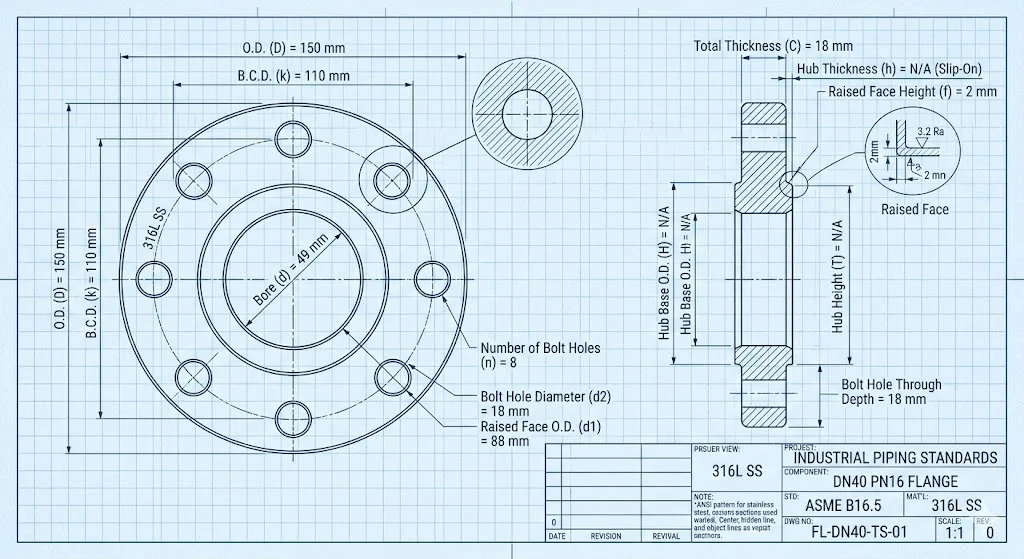

Nguyên Lý Kết Nối Của Mặt Bích DN40

Nguyên lý hoạt động của mặt bích DN40 dựa trên cơ chế nén lực đồng đều để tạo ra độ kín. Cụ thể, hai mặt bích sẽ được đặt đối diện nhau, ở giữa là một lớp gioăng (gasket) làm bằng cao su, chì, hoặc kim loại mềm tùy thuộc vào môi trường lưu chất.

Khi các bu lông được luồn qua lỗ bích và siết chặt theo đúng trình tự kỹ thuật, lực ép sẽ nén chặt lớp gioăng vào bề mặt làm kín (sealing face) của mặt bích. Sự biến dạng của gioăng dưới áp lực sẽ lấp đầy các khoảng hở siêu nhỏ, tạo ra rào cản ngăn lưu chất thoát ra ngoài.

Tại sao phương pháp kết nối bằng flange lại phổ biến đến vậy?

• Khả năng chịu áp lực tốt: Khác với nối ren dễ bị rò rỉ ở áp suất cao, kết nối bích phân bổ lực đều quanh chu vi ống, cho phép chịu tải tốt hơn.

• Thay thế nhanh chóng: Trong các nhà máy vận hành liên tục, việc tháo lắp bằng bu lông giúp giảm thiểu tối đa thời gian dừng máy (downtime).

• Độ bền kết cấu: Giúp hệ thống chống chịu tốt hơn trước các rung động hoặc sự giãn nở nhiệt của đường ống.

C. PHÂN TÍCH CHUYÊN SÂU

Các Loại Mặt Bích DN40 Phổ Biến

Dựa trên nhu cầu đa dạng của các ngành công nghiệp, mặt bích DN40 được sản xuất với nhiều kiểu dáng và vật liệu khác nhau:

Phân loại theo kiểu kết nối:

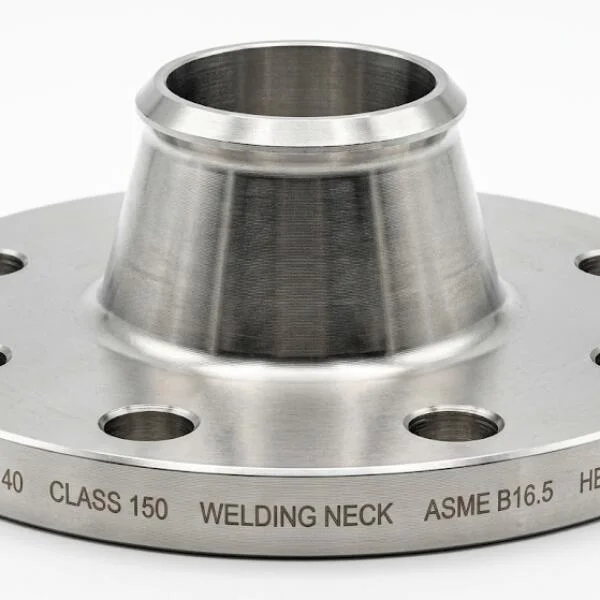

• Welding Neck Flange (WNF): Mặt bích cổ hàn, có phần cổ dài để hàn đối đầu với ống, dùng cho hệ thống áp suất cực cao.

• Slip On Flange (SO): Mặt bích rỗng, ống được đút vào bên trong rồi hàn cả mặt trong và mặt ngoài, rất phổ biến vì dễ lắp đặt.

• Blind Flange (BL): Mặt bích mù, không có lỗ ở giữa, dùng để bịt kín đầu ống.

• Threaded Flange (TH): Mặt bích nối ren, dùng cho các hệ thống không thể hàn hoặc các khu vực dễ cháy nổ.

• Socket Weld Flange (SW): Mặt bích hàn lồng, phù hợp cho các đường ống kích thước nhỏ nhưng áp suất lớn.

Phân loại theo vật liệu:

• Thép carbon (A105, Q235): Phổ biến nhất nhờ giá thành rẻ và độ cứng cao.

• Inox (SS304, SS316): Khả năng chống ăn mòn tuyệt vời, dùng cho nước sạch và thực phẩm.

• Nhựa PVC/PPR: Dùng trong hệ thống xử lý nước thải hoặc hóa chất nhẹ.

• Gang: Thường thấy trong các hệ thống cấp nước đô thị kích thước lớn.

Insight chuyên gia: Mỗi loại vật liệu và kiểu dáng bích sẽ quyết định "giới hạn chịu đựng" của hệ thống. Ví dụ, trong môi trường hóa chất, việc chọn bích thép thay vì inox sẽ dẫn đến tình trạng ăn mòn chỉ sau vài tháng sử dụng.

Thông Số Kỹ Thuật Mặt Bích DN40

Khi lựa chọn mặt bích DN40, bạn không thể chỉ dựa vào kích thước ống mà phải kiểm tra một bộ thông số kỹ thuật nghiêm ngặt:

• DN (Nominal Diameter): DN40 tương đương ống phi 49mm (ngoài).

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quyết định hai mặt bích có lắp vừa nhau hay không.

• Số lỗ bu lông: Thông thường là 4 lỗ cho kích thước DN40.

• Độ dày (Thickness): Độ dày tấm bích quyết định khả năng chịu uốn và áp suất.

• Class / PN: Cấp áp suất vận hành (VD: PN10, PN16, Class 150).

Các hệ tiêu chuẩn quốc tế:

• ANSI / ASME: Tiêu chuẩn Mỹ (Class 150, 300...).

• JIS: Tiêu chuẩn Nhật Bản (5K, 10K, 20K...).

• DIN: Tiêu chuẩn Đức/Châu Âu (PN10, PN16, PN40...).

• BS: Tiêu chuẩn Anh Quốc.

Insight: Sai lệch tiêu chuẩn là lỗi phổ biến nhất. Một mặt bích JIS 10K không bao giờ có thể lắp vừa với một mặt bích DIN PN16 mặc dù cả hai đều dùng cho ống DN40, vì khoảng cách lỗ bu lông (PCD) của chúng hoàn toàn khác nhau.

So Sánh Mặt Bích DN40 Inox Và Thép

Đây là hai dòng vật liệu được cân nhắc nhiều nhất trong các dự án. Hãy cùng phân tích các tiêu chí cốt lõi:

Lời khuyên từ chuyên gia: Bạn nên ưu tiên dùng mặt bích inox cho hệ thống nước sinh hoạt, xử lý thực phẩm hoặc hóa chất để đảm bảo vệ sinh và an toàn. Trong khi đó, các hệ thống khí nén, dầu thủy lực hoặc PCCC thông thường có thể sử dụng bích thép mạ kẽm để tối ưu chi phí mà vẫn đảm bảo độ bền.

Tại Sao Mặt Bích DN40 Được Dùng Phổ Biến?

Kích thước DN40 được coi là "tỷ lệ vàng" trong thiết kế cơ điện. Nó nằm ở phân khúc trung gian giữa các đường ống nhánh nhỏ (DN15-DN25) và các trục đường chính (DN50 trở lên).

• Tính thích nghi cao: Phù hợp cho cả hệ thống dân dụng (nhà cao tầng) lẫn các dây chuyền sản xuất công nghiệp quy mô vừa.

• Dễ thi công: Với trọng lượng không quá lớn, công nhân có thể dễ dàng thao tác lắp đặt mà không cần các thiết bị nâng hạ nặng nề.

• Chi phí hợp lý: Do được sản xuất hàng loạt với số lượng cực lớn, giá thành của mặt bích DN40 rất cạnh tranh so với các kích thước phi tiêu chuẩn.

• Đa dạng phụ kiện đi kèm: Các loại van, gioăng và bu lông cho kích thước DN40 luôn có sẵn tại bất kỳ đại lý vật tư nào.

D. ỨNG DỤNG THỰC TẾ

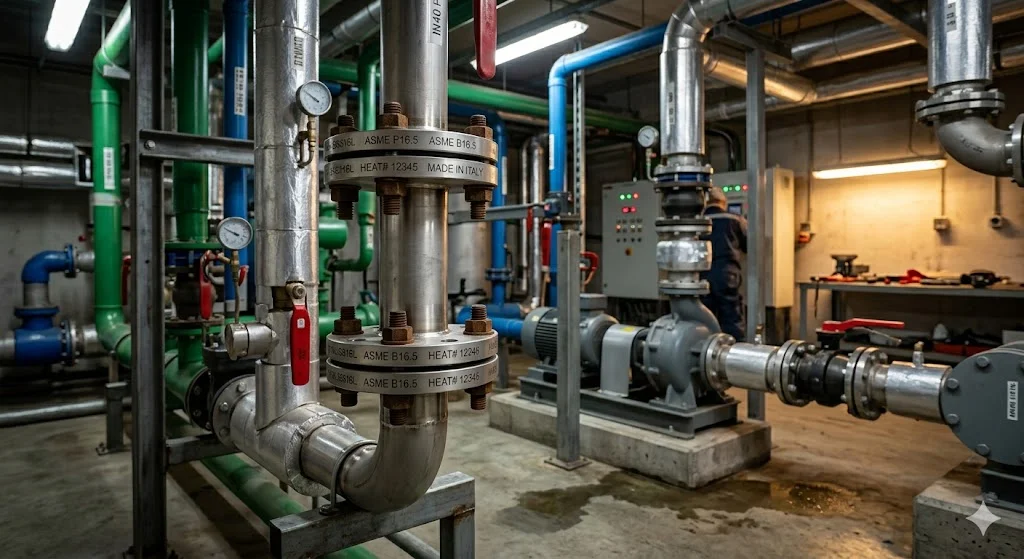

Mặt Bích DN40 Được Dùng Trong Những Hệ Thống Nào?

Sự hiện diện của flange DN40 gần như bao phủ mọi ngóc ngách của hạ tầng kỹ thuật:

1. Hệ thống cấp thoát nước: Sử dụng tại các trạm bơm, kết nối đồng hồ tổng cho các căn hộ chung cư hoặc nhà xưởng.

2. HVAC (Điều hòa không khí): Kết nối các đường ống nước lạnh (chiller) hoặc nước nóng trung tâm.

3. Hệ thống PCCC: Các họng tiếp nước, nhánh phun mưa (sprinkler) thường sử dụng bích DN40 để đảm bảo lưu lượng nước chữa cháy.

4. Hệ thống khí nén: Kết nối bình tích áp với các máy công cụ trong nhà máy.

5. Dây chuyền thực phẩm & hóa chất: Sử dụng bích inox trong các bồn chứa dung dịch nhẹ, dung môi.

Đặc biệt, trong các hệ thống yêu cầu tháo lắp định kỳ để súc rửa đường ống, mặt bích DN40 là phương án tối ưu hơn hẳn so với việc hàn chết hay nối ren truyền thống.

Sai Lầm Thường Gặp Khi Chọn Mặt Bích DN40

Việc chọn mua mặt bích tưởng chừng đơn giản nhưng lại tiềm ẩn nhiều rủi ro nếu thiếu kinh nghiệm:

• Chọn sai tiêu chuẩn: Như đã đề cập, nhầm lẫn giữa JIS và DIN là lỗi "kinh điển" khiến mặt bích không thể kết nối.

• Không kiểm tra class áp lực: Sử dụng bích PN10 cho hệ thống có áp suất đỉnh lên tới 15 bar sẽ gây rò rỉ hoặc biến dạng mặt bích.

• Chọn sai vật liệu: Dùng bích thép cho hệ thống nước biển dẫn đến tình trạng thủng bích chỉ sau vài tuần vận hành do ăn mòn điện hóa.

• Không đồng bộ bu lông: Sử dụng bu lông quá dài hoặc quá ngắn so với độ dày bích khiến lực siết không đảm bảo độ kín.

E. HƯỚNG DẪN / CHECKLIST

Cách Chọn Mặt Bích DN40 Phù Hợp

Để chọn được bộ mặt bích chuẩn xác nhất, hãy bám sát checklist sau:

• ✔ Xác định tiêu chuẩn thiết kế: Hệ thống đang dùng tiêu chuẩn gì (JIS 10K, ANSI 150, hay DIN PN16)?

• ✔ Kiểm tra áp suất vận hành: Áp suất thực tế và áp suất kiểm định là bao nhiêu để chọn Class phù hợp.

• ✔ Lựa chọn vật liệu dựa trên lưu chất: Nước sạch chọn inox, khí gas chọn thép, hóa chất chọn nhựa hoặc inox 316.

• ✔ Kiểm tra kiểu làm kín: Cần mặt phẳng (FF) hay mặt lồi (RF) để chọn đúng loại gioăng.

• ✔ Kiểm tra độ dày: Đảm bảo độ dày bích đúng theo tiêu chuẩn để không bị cong vênh khi siết bu lông lực lớn.

Lưu Ý Khi Lắp Đặt Mặt Bích DN40

Lắp đặt đúng kỹ thuật là yếu tố cuối cùng quyết định độ kín của mối nối:

1. Siết bu lông đối xứng: Luôn siết theo hình sao (đối diện nhau) để lực ép lên gioăng được phân bổ đều, tránh tình trạng vênh bích.

2. Chọn gioăng phù hợp: Không dùng gioăng cao su cho hơi nóng nhiệt độ cao; thay vào đó hãy dùng gioăng chì (graphite) hoặc gioăng không amiăng.

3. Kiểm tra đồng tâm: Hai đoạn ống phải được căn chỉnh thẳng hàng trước khi siết bu lông để tránh ứng suất dư gây nứt mối hàn.

4. Test áp sau lắp đặt: Luôn thử áp bằng nước hoặc khí để xác nhận không có điểm rò rỉ trước khi đưa vào vận hành chính thức.

F. FAQ

1. Flange DN40 là gì?

→ Đây là loại mặt bích dùng để kết nối các đoạn ống có đường kính danh nghĩa DN40 (khoảng 49mm đường kính ngoài).

2. DN40 tương đương bao nhiêu inch?

→ Theo quy đổi tiêu chuẩn, DN40 tương đương với 1½ inch.

3. Mặt Bích DN40 có những tiêu chuẩn nào?

→ Các tiêu chuẩn phổ biến nhất là ANSI (Mỹ), JIS (Nhật), DIN (Đức) và BS (Anh). Bạn cần biết chính xác tiêu chuẩn để mua đúng loại bích có lỗ bu lông khớp nhau.

4. Nên chọn flange inox hay thép?

→ Nếu bạn cần rẻ và dùng cho hệ thống thông thường, hãy chọn thép. Nếu dùng cho nước sạch, thực phẩm hoặc nơi có tính ăn mòn cao, hãy chọn inox 304 hoặc 316.

5. Mặt Bích DN40 dùng cho hệ nào?

→ Nó cực kỳ đa dụng, dùng cho cấp thoát nước, khí nén, PCCC, HVAC và các hệ thống hóa chất công nghiệp nhẹ.

G. KẾT LUẬN + CTA

Flange DN40 không chỉ đơn thuần là một phụ kiện kết nối, mà là thành phần then chốt đảm bảo sự an toàn và hiệu suất vận hành của toàn bộ hệ thống đường ống. Việc thấu hiểu từ định nghĩa, tiêu chuẩn kỹ thuật đến cách lựa chọn vật liệu sẽ giúp bạn tránh được những rủi ro rò rỉ tốn kém và nguy hiểm.

Hãy luôn nhớ rằng: "Một hệ thống chỉ mạnh bằng mắt xích yếu nhất của nó". Đừng để một chiếc mặt bích sai tiêu chuẩn làm ảnh hưởng đến tiến độ và chất lượng công trình của bạn.
