Flange 10 Inch (DN250): Giải Pháp Kết Nối Cho Hệ Thống Đường Ống Lưu Lượng Lớn

A. MỞ BÀI

Trong cấu trúc của các hệ thống hạ tầng kỹ thuật hiện đại như nhà máy xử lý nước, hệ thống HVAC trung tâm, mạng lưới PCCC hay các khu công nghiệp nặng, việc duy trì sự ổn định cho các tuyến ống dẫn lớn là thử thách hàng đầu. Tại những hệ thống này, các tuyến ống không chỉ đòi hỏi sự kết nối chắc chắn về mặt cơ học mà còn phải có khả năng chịu đựng áp suất vận hành liên tục và ổn định trước các biến động của dòng chảy. Một mắt xích yếu có thể dẫn đến thảm họa cho toàn bộ quy trình vận hành.

Vấn đề thường gặp nhất là khi chủ đầu tư hoặc kỹ sư chọn sai loại flange 10 inch. Việc không khớp tiêu chuẩn kỹ thuật giữa các phụ kiện, rò rỉ lưu chất tại các điểm nối hay sử dụng vật liệu không phù hợp với môi trường hóa chất sẽ làm giảm độ an toàn nghiêm trọng cho hệ thống. Một khi sự cố xảy ra, chi phí khắc phục cho các tuyến ống lớn là cực kỳ tốn kém. Vì vậy, thấu hiểu về mặt bích 10 inch — một trong những kích thước mặt bích phổ biến nhất cho hệ thống đường ống quy mô lớn — là bước chuẩn bị không thể thiếu cho bất kỳ dự án công nghiệp nào.

B. KIẾN THỨC NỀN

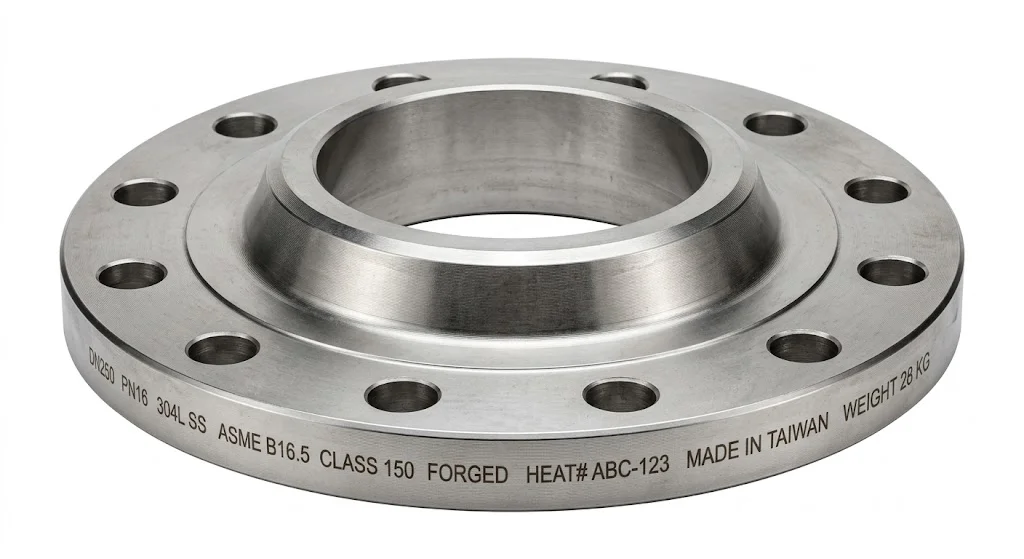

Flange 10 Inch Là Gì?

Trong kỹ thuật đường ống, flange 10 inch là một loại phụ kiện kết nối dạng đĩa, được thiết kế đặc biệt để sử dụng cho các đường ống có đường kính danh nghĩa là 10 inch. Để tương thích với các hệ thống đo lường quốc tế, kích thước này thường được quy đổi và gọi tên theo tiêu chuẩn châu Âu là DN250.

Định nghĩa chuẩn chuyên ngành: Mặt bích 10 inch là mặt bích kết nối đường ống có kích thước danh nghĩa 10 inch (DN250), đóng vai trò là điểm liên kết cơ học giữa các đoạn ống, van hoặc thiết bị trong hệ thống công nghiệp có lưu lượng dòng chảy lớn.

Chức năng cốt lõi của loại mặt bích này bao gồm:

• Kết nối đường ống: Tạo ra sự liên kết vững chắc giữa hai đoạn ống có kích thước lớn mà việc hàn trực tiếp có thể gây khó khăn cho việc bảo trì.

• Kết nối thiết bị: Là thành phần trung gian để gắn kết các loại van công nghiệp, máy bơm công suất lớn hoặc bồn chứa vào hệ thống.

• Linh hoạt trong bảo trì: Cho phép tháo lắp nhanh chóng các phân đoạn đường ống để kiểm tra, vệ sinh hoặc thay thế linh kiện mà không cần cắt bỏ kết cấu ống.

Nguyên Lý Kết Nối Của Mặt Bích 10 inch

Nguyên lý vận hành của mặt bích 10 inch dựa trên cơ chế nén lực cơ học để tạo ra độ kín khít. Một bộ kết nối hoàn chỉnh sẽ bao gồm hai mặt bích đặt đối diện nhau, được ép chặt thông qua hệ thống bu lông và đai ốc chạy quanh chu vi của đĩa bích.

Yếu tố then chốt giúp mối nối không bị rò rỉ chính là gioăng (gasket). Gioăng được đặt ở giữa bề mặt tiếp xúc của hai flange. Khi bu lông được siết chặt theo lực momen quy định, gioăng bị nén lại và lấp đầy các rãnh siêu nhỏ trên bề mặt kim loại, từ đó đảm bảo độ kín tuyệt đối cho dòng lưu chất bên trong.

Tại sao kích thước 10 inch lại được ưu tiên sử dụng flange thay vì các phương pháp nối khác?

• Độ kín vượt trội: Khả năng phân bổ lực siết trên diện tích mặt bích lớn giúp chịu được áp lực dòng chảy mạnh.

• Dễ dàng bảo trì: Với các tuyến ống lớn như DN250, việc tháo bu lông là cách duy nhất để tiếp cận lòng ống một cách hiệu quả.

• Sức chịu tải lớn: Thiết kế mặt bích giúp phân tán các ứng suất uốn và rung động phát sinh trong quá trình vận hành hệ thống lưu lượng cao.

C. PHÂN TÍCH CHUYÊN SÂU

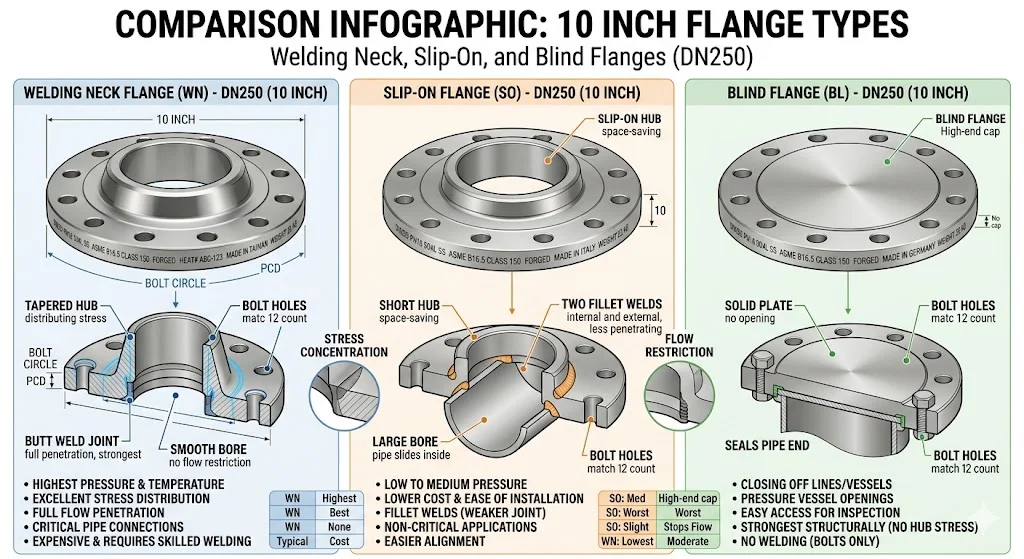

Các Loại Flange 10 Inch Phổ Biến

Tùy thuộc vào yêu cầu kỹ thuật của từng dự án, mặt bích 10 inch được phân loại dựa trên kiểu dáng kết nối và vật liệu chế tạo:

Phân loại theo kiểu kết nối:

• Welding Neck Flange (WNF): Mặt bích cổ hàn, có phần cổ côn dài để hàn đối đầu với ống, được ưu tiên cho các hệ thống chịu áp suất cực cao và nhiệt độ khắc nghiệt.

• Slip On Flange (SO): Mặt bích trượt, có lỗ trong lớn hơn ống một chút để ống có thể đút lọt vào bên trong và hàn cả hai mặt. Đây là loại phổ biến nhất do dễ lắp đặt và căn chỉnh.

• Blind Flange (BL): Mặt bích mù, dùng để bịt kín đầu ống hoặc các ngã chờ, ngăn chặn dòng chảy một cách an toàn.

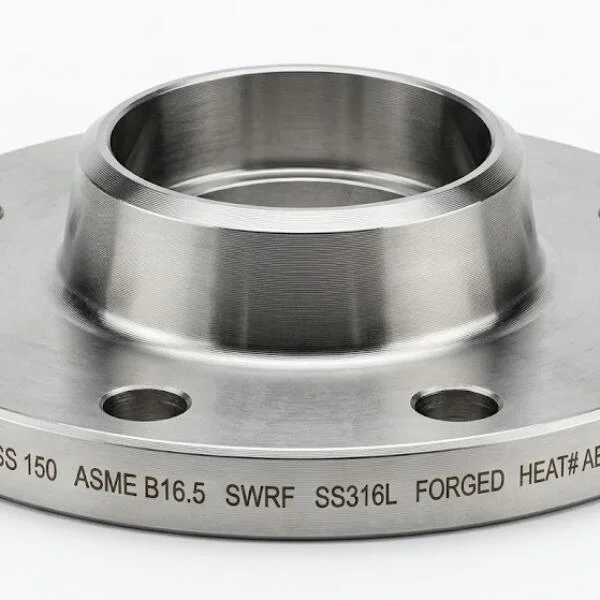

• Socket Weld Flange (SW): Thường dùng cho các kích thước nhỏ hơn, nhưng ở kích thước 10 inch, nó vẫn được dùng trong một số ứng dụng áp lực cao chuyên biệt.

• Threaded Flange (TH): Mặt bích nối ren, dùng cho các hệ thống không được phép hàn hoặc khu vực dễ cháy nổ.

Phân loại theo vật liệu:

• Thép Carbon (Carbon Steel): Độ bền cao, giá thành hợp lý, thường dùng trong hệ PCCC hoặc dầu khí.

• Inox 304/316: Khả năng chống ăn mòn tuyệt vời, phù hợp cho nước sạch, thực phẩm và hóa chất.

• Gang (Cast Iron): Thường dùng trong hệ thống thoát nước hoặc hạ tầng thủy lợi.

• Nhựa PVC/PPR: Dùng trong các môi trường hóa chất nồng độ cao hoặc hệ thống nước dân dụng công suất lớn.

Insight chuyên gia: Một sai lầm phổ biến là cho rằng mọi hệ thống đều dùng chung một loại flange. Thực tế, việc chọn sai kiểu kết nối (như dùng Slip On thay cho Welding Neck ở hệ thống rung động mạnh) có thể dẫn đến nứt mối hàn theo thời gian.

Thông Số Kỹ Thuật Mặt Bích 10 inch

Khi đặt hàng hoặc thiết kế, bạn cần kiểm tra chính xác bộ thông số kỹ thuật của mặt bích 10 inch để đảm bảo tính lắp lẫn:

• NPS 10 / DN250: Kích thước danh nghĩa của mặt bích.

• Đường kính ngoài (O.D): Kích thước tổng thể của đĩa bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quan trọng nhất để khớp nối.

• Số lỗ bu lông: Thông thường là 12 lỗ đối với Class 150 hoặc PN16.

• Độ dày (Thickness): Quyết định khả năng chịu áp của mặt bích.

• Áp suất làm việc: Phải tương ứng với Class hoặc PN của hệ thống.

Các hệ tiêu chuẩn và cấp áp suất phổ biến:

• Tiêu chuẩn Mỹ (ANSI / ASME B16.5): Gồm các cấp áp suất Class 150, Class 300, Class 600...

• Tiêu chuẩn Nhật (JIS): Các cấp áp 5K, 10K, 20K.

• Tiêu chuẩn Châu Âu (DIN): Các cấp áp PN10, PN16, PN25, PN40.

Insight: Nếu bạn có một chiếc van tiêu chuẩn JIS 10K, bạn không thể dùng mặt bích 10 inch tiêu chuẩn ANSI Class 150 để lắp vào, vì khoảng cách lỗ bu lông (PCD) và đường kính lỗ sẽ không trùng khớp.

So Sánh Flange 10 Inch Inox Và Thép Carbon

Việc lựa chọn giữa Inox và Thép Carbon thường dựa trên sự cân bằng giữa hiệu quả vận hành và ngân sách đầu tư:

Khi nào nên dùng Inox? Bạn nên đầu tư vào mặt bích inox khi hệ thống tiếp xúc trực tiếp với các chất có tính xâm thực cao hoặc yêu cầu độ tinh khiết tuyệt đối cho lưu chất (như nước uống). Trong khi đó, thép carbon là lựa chọn tối ưu về chi phí cho các hệ thống hạ tầng thông thường.

Tại Sao Mặt Bích 10 inch Thường Dùng Trong Hệ Lưu Lượng Lớn?

Kích thước 10 inch (DN250) được coi là ngưỡng chuyển tiếp sang các đường ống trục chính. Một đường ống DN250 có thể vận chuyển một khối lượng lưu chất khổng lồ mỗi giờ.

• Lưu lượng lớn: Thiết kế lòng ống rộng giúp giảm ma sát và tổn thất áp suất khi vận chuyển chất lỏng/khí trên diện rộng.

• Phù hợp đường ống chính: Thường được lắp đặt tại các trục đứng của tòa nhà cao tầng hoặc đường ống dẫn dầu thô.

• Ưu điểm vận hành: mặt bích 10 inch mang lại độ ổn định cơ khí cao, giúp hệ thống không bị võng hay rung lắc dưới tác động của dòng chảy mạnh.

• Bảo trì hệ thống quy mô lớn: Với hệ thống lớn, việc rò rỉ là không thể chấp nhận được. Kết nối mặt bích cung cấp một giải pháp an toàn hơn hẳn so với nối ren hay nối rắc co ở kích thước này.

D. ỨNG DỤNG THỰC TẾ

Flange 10 Inch Được Dùng Trong Những Hệ Thống Nào?

Với khả năng chịu tải ấn tượng, mặt bích 10 inch hiện diện trong hầu hết các công trình hạ tầng trọng điểm:

1. Nhà máy xử lý nước: Kết nối các bơm tăng áp công suất lớn và các bể lọc trung tâm.

2. Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước lạnh cho hệ thống Chiller của các trung tâm thương mại hoặc tòa nhà văn phòng.

3. Hệ thống PCCC: Là thành phần của trục ống chính dẫn nước chữa cháy từ bể chứa đến các tầng.

4. Ngành Dầu khí: Kết nối các phân đoạn ống dẫn dầu thô hoặc khí đốt tại các trạm trung chuyển.

5. Nhà máy hóa chất: Sử dụng các phiên bản inox 316 để dẫn truyền dung môi ăn mòn.

Đặc biệt trong các hệ thống đòi hỏi vận hành 24/7, việc sử dụng mặt bích giúp kỹ sư có thể cô lập từng đoạn ống để sửa chữa mà không làm gián đoạn toàn bộ mạng lưới.

Sai Lầm Thường Gặp Khi Chọn Mặt Bích 10 inch

Dưới đây là những sai sót mà ngay cả những kỹ sư có kinh nghiệm cũng có thể mắc phải:

• Chọn sai tiêu chuẩn flange: Nhầm lẫn giữa DIN và JIS dẫn đến việc không thể xỏ bu lông qua hai mặt bích.

• Không kiểm tra class áp lực: Dùng bích PN10 cho hệ thống bơm lên tới 16 bar, dẫn đến biến dạng mặt bích và nổ gioăng.

• Chọn sai vật liệu: Dùng bích thép đen cho hệ thống nước sinh hoạt gây ra tình trạng nước nhiễm gỉ sét.

• Không kiểm tra độ dày flange: Độ dày không đạt chuẩn theo tiêu chuẩn ANSI/DIN sẽ khiến mặt bích bị vênh khi siết bu lông ở lực lớn.

E. HƯỚNG DẪN / CHECKLIST

Cách Chọn Mặt Bích 10 inch Phù Hợp

Để đảm bảo chọn đúng sản phẩm, hãy tuân thủ checklist 5 bước sau:

• ✔ Xác định áp suất vận hành: Áp suất tối đa của hệ thống là bao nhiêu (VD: 10 bar, 16 bar hay 20 bar)?

• ✔ Kiểm tra tiêu chuẩn flange: Hệ thống hiện tại đang dùng chuẩn gì (JIS, ANSI hay DIN)?

• ✔ Chọn đúng vật liệu: Lưu chất bên trong có tính ăn mòn không? Nhiệt độ là bao nhiêu?

• ✔ Kiểm tra môi trường lưu chất: Nếu là nước mặn hoặc hóa chất, bắt buộc dùng inox hoặc nhựa chịu lực.

• ✔ Đồng bộ phụ kiện: Đảm bảo bu lông và gioăng đi kèm cũng phải chịu được cùng mức áp suất và nhiệt độ với mặt bích.

Lưu Ý Khi Lắp Đặt Mặt Bích 10 inch

Quy trình lắp đặt ảnh hưởng trực tiếp đến tuổi thọ mối nối:

1. Siết bu lông đối xứng: Luôn siết bu lông theo hình sao (đối diện nhau) để lực ép lên gioăng được phân bổ đều, tránh tình trạng vênh một bên.

2. Dùng gioăng phù hợp: Kiểm tra xem gioăng cao su, gioăng chì hay gioăng không amiăng là phù hợp nhất với loại lưu chất đó.

3. Kiểm tra đồng tâm: Hai mặt bích phải nằm trên cùng một trục thẳng. Nếu bị lệch, khi siết bu lông sẽ gây ứng suất cực lớn lên mối hàn.

4. Test áp sau thi công: Luôn thực hiện thử áp thủy tĩnh để đảm bảo không rò rỉ trước khi đi vào vận hành chính thức.

F. FAQ

1. Flange 10 inch tương đương DN bao nhiêu?

→ Mặt bích 10 inch tương đương với kích thước danh nghĩa DN250 theo hệ mét.

2. Mặt Bích 10 inch có những tiêu chuẩn nào?

→ Các tiêu chuẩn phổ biến bao gồm ANSI (Mỹ), DIN (Đức), JIS (Nhật) và BS (Anh). Bạn cần chọn đúng tiêu chuẩn để khớp lỗ bu lông.

3. Nên dùng flange inox hay thép?

→ Dùng thép carbon cho các hệ thống thông thường (PCCC, HVAC) để tiết kiệm chi phí. Dùng inox cho các hệ thống yêu cầu vệ sinh hoặc chống ăn mòn hóa học cao.

4. Mặt Bích 10 inch dùng cho hệ nào?

→ Phổ biến trong các hệ thống cấp thoát nước đô thị, HVAC tòa nhà lớn, hệ thống PCCC, nhà máy dầu khí và hóa chất.

5. Mặt Bích 10 inch có chịu áp cao không?

→ Có. Khả năng chịu áp tùy thuộc vào Class (như Class 300, 600) hoặc PN (PN16, PN25, PN40). Thiết kế của nó cực kỳ chắc chắn để phục vụ các hệ thống áp lực lớn.

G. KẾT LUẬN + CTA

Tóm lại, flange 10 inch (DN250) là một thành phần huyết mạch trong cấu trúc của các hệ thống đường ống lưu lượng lớn. Việc lựa chọn đúng tiêu chuẩn kỹ thuật, vật liệu phù hợp và thực hiện quy trình lắp đặt chuẩn xác không chỉ giúp hệ thống vận hành an toàn mà còn giảm thiểu tối đa rủi ro rò rỉ và chi phí bảo trì trong tương lai.
