SWRF Flange Là Gì? Giải Pháp Kết Nối Chịu Áp Và Tối Ưu Độ Kín Cho Hệ Thống Công Nghiệp

A. MỞ BÀI

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp như ngành dầu khí, hệ thống hơi nóng nhiệt độ cao, dây chuyền xử lý hóa chất hay các mạng lưới đường ống áp lực cao, việc bảo toàn lưu chất luôn là bài toán sống còn. Tại các môi trường đặc thù này, áp suất phá hủy và sự ăn mòn liên tục đặt lên các mối nối một áp lực cơ học khổng lồ. Việc lựa chọn mặt bích để liên kết hệ thống không chỉ đơn thuần phụ thuộc vào kích thước danh nghĩa của đường ống. Kỹ sư vận hành bắt buộc phải cân nhắc kỹ lưỡng dựa trên kiểu kết nối, cấp áp lực chế tạo, cũng như điều kiện vận hành khắc nghiệt thực tế của dòng lưu chất.

Nếu chọn sai loại flange hoặc áp dụng sai phương thức liên kết, hệ thống sẽ phải đối mặt với những hậu quả nghiêm trọng. Các mối nối rất dễ xảy ra hiện tượng rò rỉ lưu chất độc hại, nứt gãy mối hàn do ứng suất tập trung, gây mất an toàn vận hành và có nguy cơ đình trệ toàn bộ nhà máy. Để giải quyết triệt để rủi ro này, các kỹ sư thường ưu tiên những dòng phụ kiện có kết cấu cơ khí đặc trưng để phân tán lực. Trong đó, swrf flange là một giải pháp kết nối được sử dụng khá phổ biến trong các hệ thống yêu cầu độ kín cao, khả năng định vị tâm chuẩn xác và độ bền cơ học dài lâu.

B. KIẾN THỨC NỀN

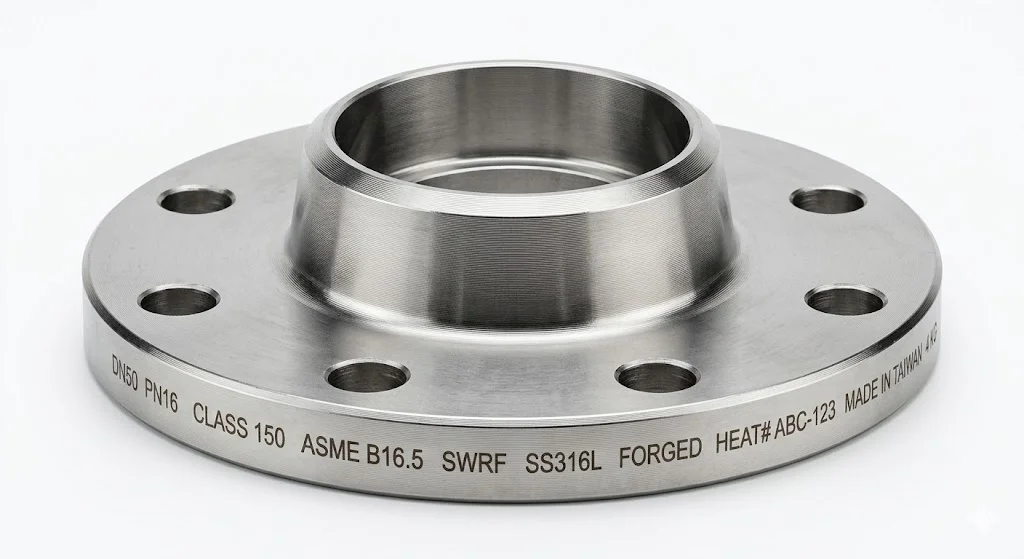

SWRF Flange Là Gì?

Trong thuật ngữ chuyên ngành kỹ thuật vật tư đường ống, swrf flange là tên viết tắt ghép từ hai đặc tính cấu tạo cốt lõi: Socket Weld (Kết nối hàn lồng) và Raised Face (Mặt bích có gờ nổi). Sự kết hợp này tạo ra một dòng sản phẩm cơ khí vừa tối ưu hóa được thời gian thi công, vừa đảm bảo khả năng chịu áp lực vượt trội.

Định nghĩa chuẩn kỹ thuật: SWRF flange là loại mặt bích Socket Weld có bề mặt Raised Face, được thiết kế định hình nhằm tạo độ kín tối đa cho hệ thống gasket và chịu được áp suất cao bên trong hệ thống đường ống công nghiệp.

Để nhận diện loại mặt bích này trên bản vẽ kỹ thuật cũng như thực địa, sản phẩm sở hữu 3 đặc điểm cấu trúc không thể trộn lẫn:

• Có hốc lồng ống (Socket): Bên trong lỗ lòng của mặt bích được gia công khoét một bậc gờ. Đường kính của hốc này vừa vặn để đút lọt đầu ống vào bên trong.

• Bề mặt gasket dạng gờ nổi (Raised Face - RF): Khu vực tiếp xúc xung quanh tâm lỗ bích được đúc nhô cao hơn hẳn so với phần rìa bắt bu lông, tạo vùng tập trung lực nén khi ép gioăng.

• Hàn ở mép ngoài: Khác với các dòng bích thông thường cần hàn cả mặt trong lẫn mặt ngoài, loại bích này chỉ yêu cầu một đường hàn góc (fillet weld) duy nhất bao quanh mép cổ ngoài của bích và thân ống.

Nguyên Lý Hoạt Động Của Mặt Bích SWRF

Cơ chế vận hành và tạo liên kết của mặt bích SWRT dựa trên sự kết hợp giữa liên kết hàn khóa cơ học và lực nén thủy lực từ hệ thống bu lông.

Về cách kết nối vật lý, kỹ sư sẽ đưa đầu ống trực tiếp vào trong phần socket cho đến khi đầu ống chạm sát vào bậc gờ chắn bên trong lòng mặt bích. Tuy nhiên, trước khi tiến hành hàn, ống sẽ được rút ngược ra một khoảng nhỏ (khoảng 1.5 mm đến 2 mm) để tạo khe hở co giãn nhiệt. Sau đó, thợ hàn sẽ thực hiện đường hàn quanh mép ngoài nơi tiếp giáp giữa cổ bích và thành ống để cố định và làm kín.

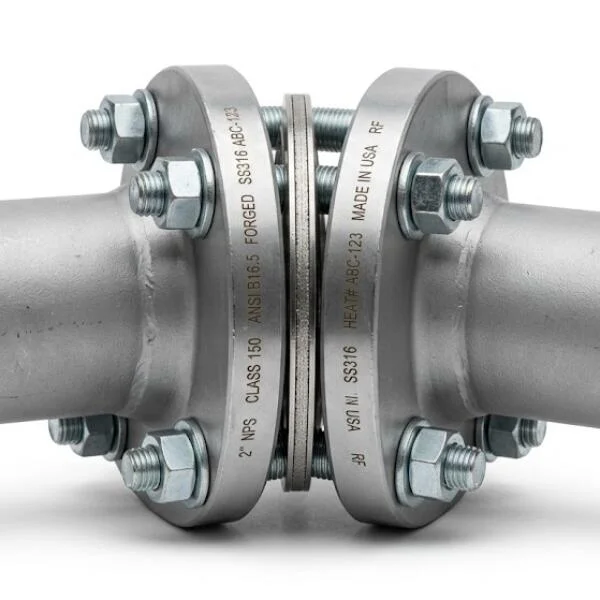

Cơ chế làm kín của dòng bích này phụ thuộc hoàn toàn vào cấu tạo Raised Face (RF). Khi hai mặt bích đối diện được liên kết với nhau bằng hệ thống bu lông đai ốc, lực siết từ bu lông sẽ tập trung toàn bộ vào phần gờ nổi RF. Phần diện tích nhô cao này ép chặt lên bề mặt gioăng (gasket) đặt ở giữa. Chính vì lực momen được dồn vào một diện tích hẹp nên bề mặt RF tạo áp lực nén lên gioăng cực lớn, giúp gioăng biến dạng điền đầy vào các rãnh xước li ti, từ đó tăng tối đa khả năng làm kín và giảm thiểu tuyệt đối nguy cơ rò rỉ lưu chất, ngay cả khi áp suất dòng chảy biến động đột ngột.

C. PHÂN TÍCH CHUYÊN SÂU

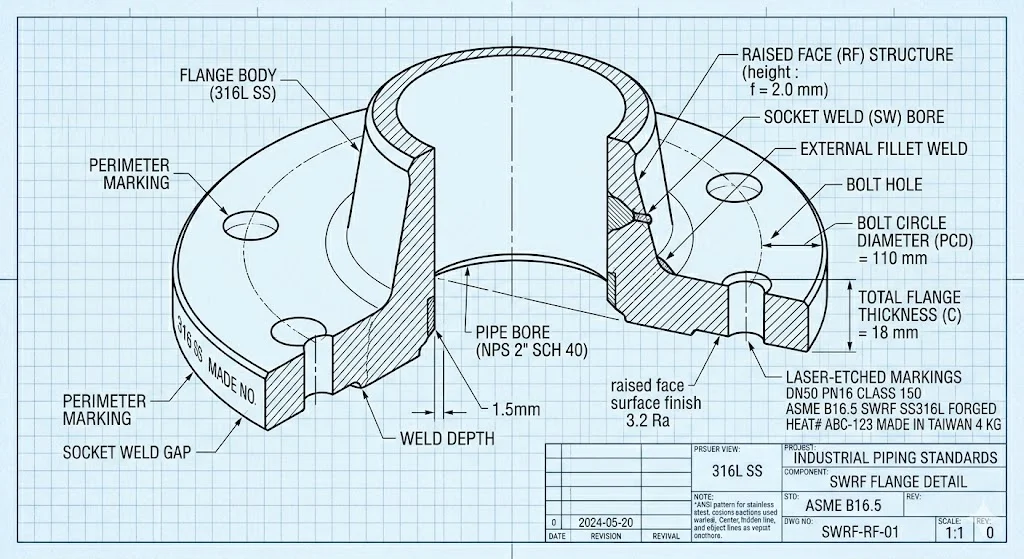

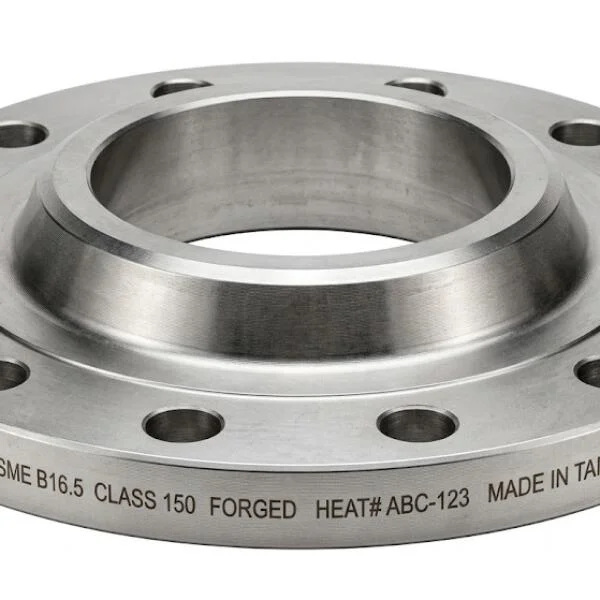

Cấu Tạo Của Mặt Bích SWRF

Một sản phẩm mặt bích SWRT hoàn chỉnh được gia công cơ khí chính xác với các thành phần cấu thành rõ rệt:

• Thân flange: Phần đĩa kim loại dày chịu lực tổng thể cho toàn bộ mối nối.

• Socket (Hốc lồng): Vùng không gian hình trụ bên trong lòng bích, có đường kính lớn hơn đường kính ngoài của ống một chút để lồng ống vào.

• Raised Face (Mặt gờ): Phần diện tích nhô cao (thường từ 2 mm đến 7 mm tùy cấp áp suất) nằm ở mặt đối diện của hốc lồng ống.

• Bề mặt gasket (Gasket Face): Nằm ngay trên mặt RF, được gia công tạo các đường vân đồng tâm hoặc xoắn ốc răng cưa nhằm tạo độ bám cho gioăng.

• Lỗ bu lông (Bolt Holes): Hệ thống các lỗ khoan phân bổ đối xứng dọc theo đường kính vòng tâm (PCD) dùng để xỏ bu lông liên kết.

Về mặt vật liệu chế tạo, mặt bích SWRT thường được rèn áp lực từ các dòng phôi kim loại chất lượng cao:

• Thép carbon (Carbon Steel - như ASTM A105): Chịu lực tốt, chịu nhiệt ổn định, phổ biến trong hệ thống dầu thô và hơi nước.

• Inox 304 / Inox 316 (Stainless Steel): Khả năng chống oxy hóa tuyệt đối, chống chịu sự ăn mòn của axit và hóa chất, đảm bảo độ tinh khiết dòng chảy.

• Thép hợp kim (Alloy Steel): Ứng dụng trong các môi trường đặc biệt có nhiệt độ cực cao và áp suất cực đoan.

Insight chuyên gia: Vật liệu chế tạo của mặt bích ảnh hưởng trực tiếp đến tuổi thọ, giới hạn mỏi và khả năng kháng chịu môi trường của mối nối. Việc sử dụng sai mác thép (ví dụ dùng thép carbon cho môi trường lưu huỳnh) sẽ khiến mặt bích bị ăn mòn rỗ bề mặt gasket chỉ sau một thời gian ngắn vận hành.

Thông Số Kỹ Thuật Mặt Bích SWRF

Để một mối nối mặt bích có thể lắp ghép hoàn chỉnh vào hệ thống mà không xảy ra sai lệch, kỹ sư thiết kế cần kiểm tra và đối chiếu một bộ thông số kỹ thuật nghiêm ngặt:

• DN / NPS: Kích thước định danh của mặt bích (ví dụ: DN50 tương đương NPS 2 inch).

• Class (Cấp áp lực): Khả năng chịu áp suất của bích, các cấp áp phổ biến bao gồm Class 150, Class 300, Class 600, cho đến Class 1500.

• Schedule (Độ dày thành ống tương thích): Do ống được lồng vào trong socket, độ dày thành ống (Sch40, Sch80, Sch160) phải đồng bộ với thiết kế của hốc socket để dòng chảy bên trong không bị cản trở hoặc tạo hốc xoáy dòng.

• PCD (Pitch Circle Diameter): Đường kính đường tròn đi qua tâm của tất cả các lỗ bu lông.

• Đường kính ngoài và Số lỗ bu lông: Số lượng lỗ bu lông tăng dần theo kích thước và cấp áp lực nhằm phân bổ lực siết đều hơn.

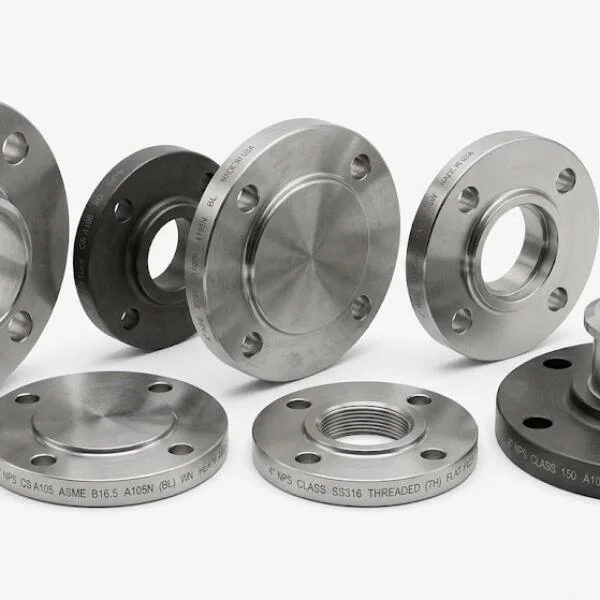

Các hệ tiêu chuẩn quốc tế áp dụng cho dòng bích này bao gồm: ASME B16.5 hoặc ANSI (Mỹ), DIN (Châu Âu), và JIS (Nhật Bản).

 Lưu ý kỹ thuật quan trọng: Đối với cùng một kích thước danh nghĩa (ví dụ cùng là bích 2 inch), các mặt bích thuộc các Class khác nhau (Class 150 và Class 300) sẽ có đường kính ngoài, độ dày đĩa bích và khoảng cách tâm lỗ bu lông (PCD) hoàn toàn khác nhau. Chúng không thể lắp ghép cơ học lẫn nhau.

So Sánh Mặt Bích SWRF Và WNRF Flange

Trong các hệ thống áp lực, SWRF và WNRF (Welding Neck Raised Face) là hai dòng bích thường xuyên được cân nhắc. Dưới đây là bảng so sánh trực quan giúp bạn đưa ra lựa chọn tối ưu:

Khi nào nên chọn SWRF? Mặt bích SWRF là sự thay thế hoàn hảo cho WNRF đối với các đường ống có kích thước nhỏ đến trung bình (thường từ DN50 trở xuống). Nó là giải pháp kinh tế tối ưu cho các hệ thống áp suất cao nhưng không đòi hỏi khắt khe về ứng suất uốn liên tục, giúp nhà thầu tiết kiệm đáng kể thời gian căn chỉnh và chi phí nhân công hàn.

Tại Sao SWRF Flange Tăng Độ Kín?

Khả năng chống rò rỉ vượt trội của mặt bích SWRT đến từ sự cộng hưởng của hai yếu tố thiết kế hình học thông minh:

Đầu tiên, phần cấu trúc hốc lồng (Socket) đóng vai trò như một bộ định vị cơ học cố định chắc chắn đầu ống. Khi chịu tác động của áp lực dòng chảy hoặc sự rung động từ hệ thống máy bơm, ống không bị dịch chuyển lệch tâm so với mặt bích. Điều này giữ cho toàn bộ cấu trúc mối nối luôn ở trạng thái cân bằng lực ổn định.

Thứ hai, bề mặt Raised Face (RF) nhô cao tập trung toàn bộ lực ép của bu lông vào vùng không gian hẹp bao quanh lòng ống. Lực nén trên một đơn vị diện tích (áp lực tiếp xúc) tại đây lớn hơn rất nhiều so với các dòng bích mặt phẳng (Flat Face). Nhờ lực nén cực cao này, gioăng gasket được ép chặt tối đa, lấp đầy mọi khoảng hở dù là nhỏ nhất. Kết quả là hệ thống giảm thiểu nguy cơ rò rỉ lưu chất xuống mức thấp nhất và tăng độ ổn định vận hành cho toàn bộ mạng lưới đường ống công nghiệp.

D. ỨNG DỤNG THỰC TẾ

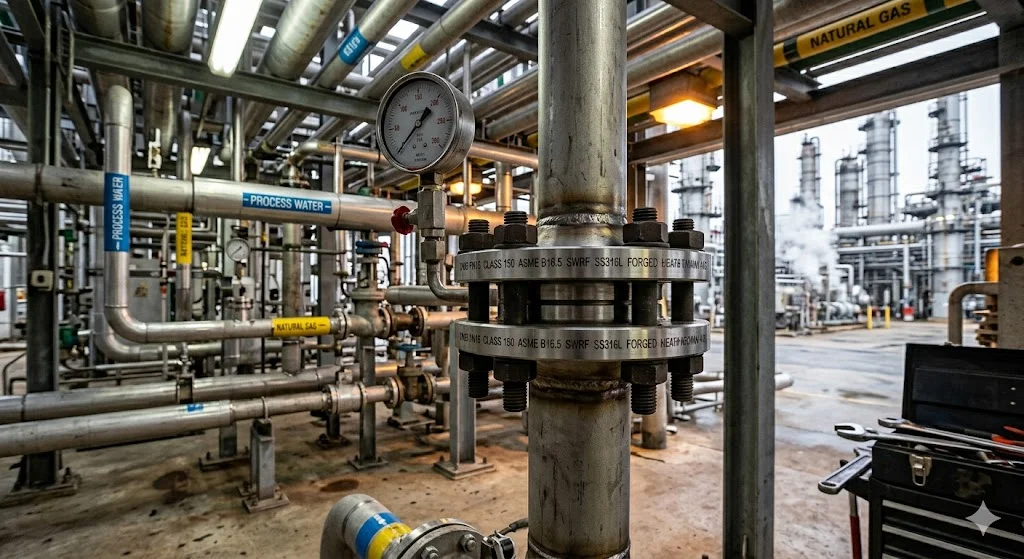

SWRF Flange Được Dùng Trong Những Hệ Thống Nào?

Nhờ đặc tính kỹ thuật ưu việt về độ kín và sự tiện lợi trong thi công, mặt bích SWRT được ứng dụng rộng rãi trong các phân đoạn kỹ thuật đòi hỏi tính an toàn cao:

• Hệ thống hơi nóng (Steam): Các đường ống dẫn hơi quá nhiệt tại các nhà mạng nhiệt, nhà máy dệt nhuộm, thực phẩm nhờ khả năng chịu giãn nở nhiệt tốt.

• Đường ống hóa chất: Nơi lưu chất có tính ăn mòn và độc hại cao, tuyệt đối không được phép rò rỉ ra môi trường xung quanh.

• Ngành lọc hóa dầu và khí hóa lỏng: Kết nối các tuyến ống phụ, hệ thống đo lường, đo áp suất trên các đường ống chính.

• Hệ thống khí nén áp lực cao: Phục vụ trong các dây chuyền lắp ráp tự động hóa công nghiệp nặng.

Mặt bích SWRF đặc biệt phù hợp và phát huy hiệu quả kinh tế - kỹ thuật cao nhất trên các tuyến ống có đường kính nhỏ đến trung bình, nơi không gian lắp đặt chật hẹp khó thực hiện các đường hàn đối đầu phức tạp.

Sai Lầm Thường Gặp Khi Chọn SWRF Flange

Việc sai sót trong khâu mua sắm vật tư hoặc thiết kế có thể biến mối nối thành "quả bom nổ chậm":

• Chọn sai Schedule của ống: Nếu đường kính trong của socket bích không khớp với độ dày thành ống (Schedule), đầu ống sẽ tạo ra một gờ cản dòng chảy, dẫn đến hiện tượng xói mòn mối hàn do dòng xoáy thủy lực.

• Không kiểm tra kỹ Class áp lực: Sử dụng bích Class 150 vào hệ thống có áp suất thiết kế thuộc Class 300 sẽ gây biến dạng đĩa bích dưới áp lực cao.

• Nhầm lẫn giữa SWRF và WNRF: Mua nhầm bích hàn lồng cho tuyến ống yêu cầu kiểm tra siêu âm mối hàn xuyên thấu (chỉ có WNRF mới đáp ứng được).

• Chọn sai vật liệu chế tạo: Sử dụng mặt bích thép hợp kim thấp cho môi trường hóa chất đậm đặc, khiến mối nối bị phá hủy ăn mòn hóa học chỉ sau vài tuần sử dụng.

E. HƯỚNG DẪN / CHECKLIST

Cách Chọn SWRF Flange Phù Hợp

Để chọn mua hoặc phê duyệt bản vẽ kỹ thuật cho mặt bích SWRT, hãy áp dụng checklist chuẩn hóa gồm 6 bước sau:

• ✔ Kiểm tra chính xác thông số DN / NPS: Đảm bảo kích thước mặt bích khớp hoàn toàn với kích thước ống dẫn hiện tại.

• ✔ Xác định áp lực vận hành cực đại: Lựa chọn Class áp lực phù hợp (Class 150, 300, 600...) có hệ số an toàn tối thiểu 20%.

• ✔ Chọn đúng chủng loại vật liệu: Đối chiếu mác thép (A105, SS304, SS316) với đặc tính hóa học của lưu chất bên trong ống.

• ✔ Kiểm tra nhiệt độ làm việc: Nhiệt độ ảnh hưởng trực tiếp đến giới hạn chịu áp của vật liệu (nhiệt độ càng cao, khả năng chịu áp của kim loại càng giảm).

• ✔ Đồng bộ thông số Schedule: Xác định ống đang dùng là Sch40 hay Sch80 để nhà cung cấp gia công hốc socket chuẩn xác.

• ✔ Lựa chọn tiêu chuẩn đồng bộ: Đảm bảo tất cả các phụ kiện, van trong cùng một phân đoạn phải dùng chung một hệ tiêu chuẩn (ví dụ cùng theo ASME B16.5).

Lưu Ý Khi Lắp Đặt Mặt Bích SWRF

Quy trình thi công tại công trường quyết định đến 80% độ bền của mối nối mặt bích:

1. Hàn đúng khe hở tiêu chuẩn: Khi lồng ống vào đáy socket, bắt buộc phải rút ngược ống ra từ 1.5 mm đến 2 mm trước khi hàn. Khe hở này giúp ống có không gian giãn nở dài khi dòng lưu chất nóng đi qua, tránh làm nứt đường hàn góc.

2. Siết bu lông đối xứng theo hình sao: Không siết bu lông vòng tròn theo thứ tự liền kề. Phải siết các cặp bu lông đối diện nhau một cách từ từ để lực nén mặt RF lên gioăng phẳng đều hoàn hảo.

3. Kiểm tra kỹ tình trạng gasket: Đảm bảo gioăng không bị rách, lệch tâm hoặc dính tạp chất bẩn trước khi ép bích.

4. Thực hiện thử áp toàn diện (Hydrotest): Tiến hành thử áp lực đường ống bằng nước sau khi hoàn thành lắp đặt để kiểm tra độ kín tuyệt đối trước khi bọc cách nhiệt hoặc đưa vào vận hành.

F. FAQ

1. SWRF flange là gì?

→ Đây là loại mặt bích kết nối theo phương pháp hàn lồng ống (Socket Weld) và có bề mặt tiếp xúc gioăng dạng gờ nổi nhô cao (Raised Face) nhằm tăng cường áp lực nén làm kín mối nối.

2. Mặt Bích SWRF thường dùng cho hệ thống nào?

→ Dòng bích này chuyên dụng cho các hệ thống đường ống dẫn hơi nóng, hóa chất, dầu khí, khí nén và các đường ống áp lực cao có kích thước vừa và nhỏ.

3. Sự khác biệt lớn nhất giữa SWRF và WNRF là gì?

→ Khác biệt cốt lõi nằm ở kiểu mối hàn. Bích SWRF sử dụng kiểu hàn lồng (đút ống vào trong bích rồi hàn mép ngoài), thao tác lắp đặt nhanh và dễ định tâm. Bích WNRF sử dụng kiểu hàn đối đầu trực tiếp vào cổ bích, chịu được ứng suất uốn lớn hơn nhưng thi công phức tạp hơn.

4. Mặt bích SWRF có chịu được áp suất cao không?

→ Có, dòng bích này chịu áp suất rất tốt. Tùy thuộc vào thiết kế phôi rèn, chúng có sẵn các cấp áp lực từ Class 150, Class 300 lên tới Class 1500 để đáp ứng các yêu cầu công nghiệp nặng.

5. Có nên dùng Mặt Bích SWRF cho các đường ống kích thước lớn không?

→ Thông thường là không. Đối với các đường ống kích thước lớn (thường từ DN80 - DN100 trở lên), kỹ sư sẽ chuyển sang dùng bích cổ hàn WNRF hoặc bích trượt Slip On. Do ở kích thước lớn, ứng suất co giãn nhiệt tại mối hàn lồng của SWRF rất dễ gây nứt gãy và khó gia công hốc socket lớn một cách kinh tế.

G. KẾT LUẬN + CTA

Tóm lại, swrf flange chính là giải pháp kỹ thuật tối ưu mang lại sự cân bằng hoàn hảo giữa tính dễ dàng trong thi công và khả năng bảo toàn áp lực, chống rò rỉ tuyệt đối cho hệ thống đường ống. Việc thấu hiểu kết cấu cơ khí, lựa chọn chính xác các thông số về vật liệu chế tạo, cấp áp lực Class, tiêu chuẩn kỹ thuật và độ dày Schedule không chỉ giúp toàn bộ hệ thống của bạn vận hành an toàn, bền bỉ theo thời gian mà còn tiết kiệm tối đa chi phí xử lý sự cố rò rỉ và bảo trì định kỳ.

Đừng để những sai sót nhỏ trong khâu lựa chọn mặt bích làm ảnh hưởng đến hiệu suất và an toàn của toàn bộ công trình công nghiệp.

Bạn đang tìm kiếm giải pháp mặt bích SWRT chuẩn kỹ thuật cho dự án?

• Nhận ngay bảng báo giá mặt bích SWRT thép carbon, inox 304/316 với chi phí cạnh tranh nhất.

• Đội ngũ kỹ sư giàu kinh nghiệm tư vấn kỹ thuật miễn phí, chính xác theo tiêu chuẩn ASME, JIS, DIN.

• Hỗ trợ bóc tách bản vẽ, lựa chọn model và độ dày Schedule tương thích hoàn hảo với hệ thống ống của bạn.

Liên hệ ngay với chúng tôi hôm nay để nhận tư vấn chuyên sâu và ưu đãi báo giá tốt nhất cho công trình của bạn!
