Bích Mù DN100: Giải Pháp Bịt Kín Chuyên Dụng Cho Hệ Thống Áp Lực Cao

Tại sao nắp bịt thông thường thất bại trước áp lực hệ thống DN100?

Trong vận hành và lắp đặt hệ thống đường ống công nghiệp, chúng ta thường xuyên đối mặt với nhu cầu bịt kín đầu ống hoặc chặn dòng chảy tạm thời để bảo trì. Tuy nhiên, một tình huống thực tế thường xảy ra là việc sử dụng các loại nắp bịt (cap) ren thông thường cho đường ống kích thước lớn như DN100 thường dẫn đến thất bại. Khi áp lực dòng chảy tăng cao, các mối nối ren hoặc nắp bịt mỏng không đủ khả năng chịu tải, gây ra hiện tượng rò rỉ nghiêm trọng hoặc thậm chí là bật nắp, gây mất an toàn.

Vấn đề cốt lõi nằm ở chỗ các phương pháp bịt nhẹ không được thiết kế để phân bổ lực ép đều trên một diện tích bề mặt lớn. Đối với đường ống đường kính danh nghĩa 100mm, lực đẩy của môi chất lên đầu chặn là rất lớn. Chính vì vậy, bích mù DN100 (Blind Flange) ra đời như một giải pháp chuyên dụng, đảm bảo tính kín khít tuyệt đối và khả năng chịu áp vượt trội mà không một loại nắp bịt nào có thể thay thế được.

Việc hiểu rõ về cấu tạo và cách ứng dụng Blind Flange không chỉ giúp hệ thống vận hành trơn tru mà còn là yếu tố sống còn bảo vệ toàn bộ hạ tầng kỹ thuật của doanh nghiệp.

Bích mù DN100 là gì? Khám phá định nghĩa và nguyên lý hoạt động

Định nghĩa kỹ thuật

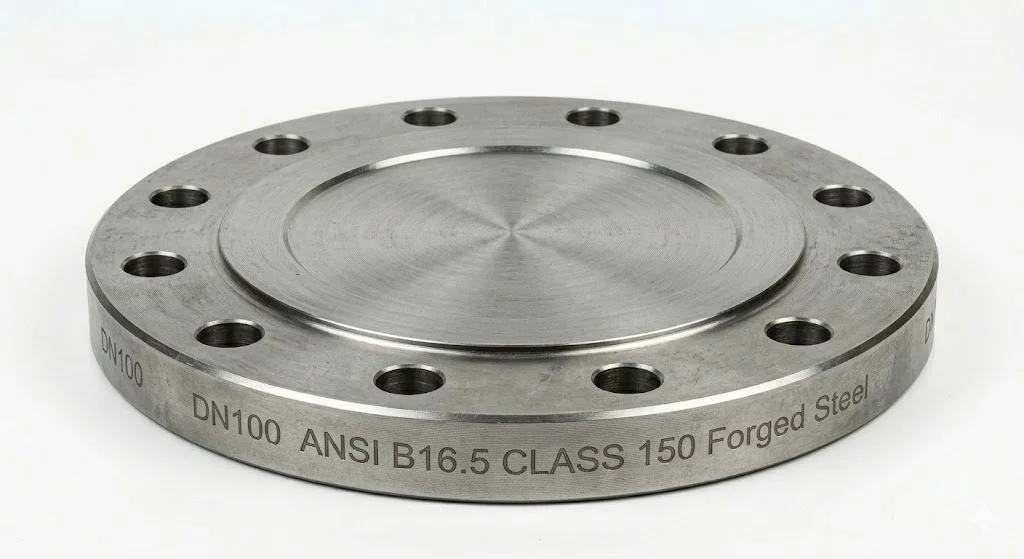

Bích mù DN100 (hay còn gọi là mặt bích đặc) là một loại mặt bích thiết kế không có lỗ tâm, được sử dụng để đóng kín hoàn toàn đầu ống DN100 (tương ứng với đường kính danh nghĩa 100mm). Đây là thành phần quan trọng dùng để ngăn chặn dòng chảy tại các điểm kết thúc của đường ống hoặc các đầu chờ thiết bị.

Nguyên lý hoạt động tạo kín tuyệt đối

Cơ chế làm việc của bích mù dựa trên sự kết hợp của lực kẹp cơ khí và biến dạng của vật liệu làm kín:

• Kết nối đối xứng: Bích mù được đặt đối diện với một mặt bích rỗng đã hàn sẵn vào đầu ống.

• Lực siết bulong: Hệ thống bulong (thường là 8 lỗ cho kích thước DN100) sẽ tạo ra lực ép cực lớn, ép chặt bích mù vào bích đối diện.

• Vai trò của gioăng: Một vòng gioăng (gasket) nằm ở giữa sẽ bị nén lại, điền đầy vào các kẽ hở bề mặt, từ đó tạo ra một rào cản ngăn môi chất rò rỉ ra ngoài.

Bản chất của Blind Flange là tận dụng độ dày của tấm thép và lực phân bổ đều qua các lỗ bulong để tạo ra sự kín khít vĩnh viễn nhưng vẫn có thể tháo rời khi cần thiết.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật bích mù DN100

1. Phân loại bích mù DN100 theo môi trường và tiêu chuẩn

Để chọn được loại bích mù phù hợp, kỹ sư cần dựa vào ba tiêu chí chính:

• Theo vật liệu:

  • Thép carbon (SS400, A105): Phổ biến nhất, giá thành rẻ, dùng cho nước và dầu.

  • Inox (304, 316): Chuyên dùng cho môi trường hóa chất ăn mòn, thực phẩm hoặc dược phẩm.

  • Thép mạ kẽm: Chống gỉ tốt cho các hệ thống ngoài trời hoặc PCCC.

• Theo tiêu chuẩn quốc tế:

  • JIS (Nhật Bản): Thường gặp là JIS 10K, 16K.

  • BS4504 (Anh/Châu Âu): Các cấp áp suất PN10, PN16.

  • ANSI (Mỹ): Các dòng Class 150, Class 300 với độ dày vượt trội.

2. Thông số kỹ thuật DN100 (Thông tin quan trọng)

Kích thước DN100 là một trong những quy cách phổ biến nhất trong công nghiệp, với các thông số đặc trưng:

• Đường kính danh nghĩa: DN100 (tương đương ống phi 114mm).

• Đường kính ngoài (D): Thường dao động quanh mức 220mm tùy theo tiêu chuẩn áp suất.

• Số lỗ bulong: Quy chuẩn cho DN100 bắt buộc là 8 lỗ.

• Áp suất làm việc (PN): Phổ biến nhất là PN10 và PN16.

Việc chọn sai tiêu chuẩn (ví dụ lắp bích BS vào hệ ống JIS) sẽ dẫn đến việc lệch tâm lỗ bulong, khiến quá trình lắp đặt trở nên bất khả thi. Ngoài ra, việc dùng sai cấp áp suất (PN) có thể gây ra hiện tượng nứt vỡ bích khi hệ thống vận hành ở công suất cao.

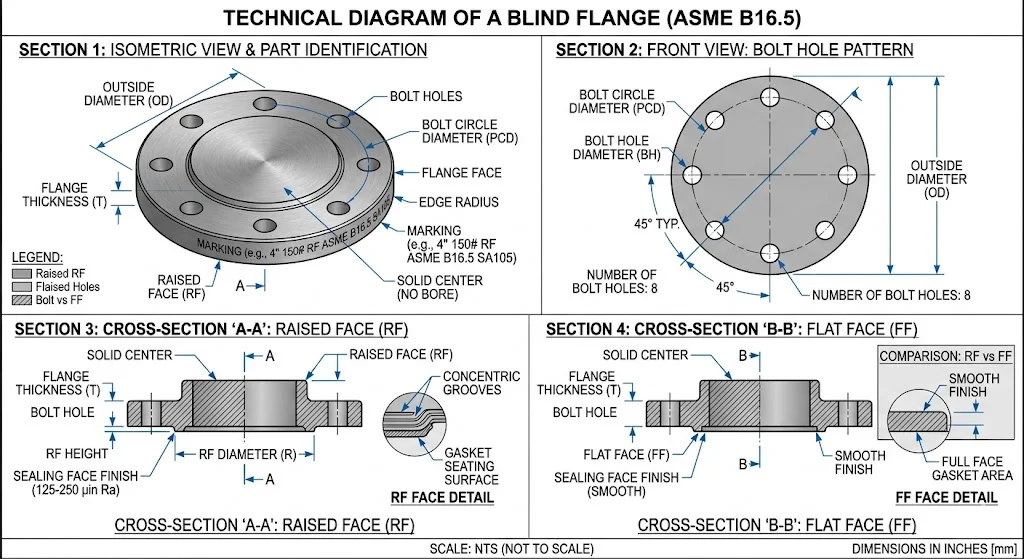

3. Cấu tạo chi tiết và bề mặt làm kín

Một tấm mặt bích đặc DN100 không đơn thuần là một tấm thép phẳng. Nó bao gồm:

• Thân bích (Plate): Phần chịu lực chính, có độ dày tăng dần theo cấp áp suất.

• Bề mặt làm kín (Seating Face):

  • RF (Raised Face): Có gờ lồi ở giữa để tập trung lực ép lên gioăng, dùng cho áp suất cao.

  • FF (Flat Face): Bề mặt phẳng hoàn toàn, dùng cho các hệ thống áp suất thấp hoặc bích bằng gang.

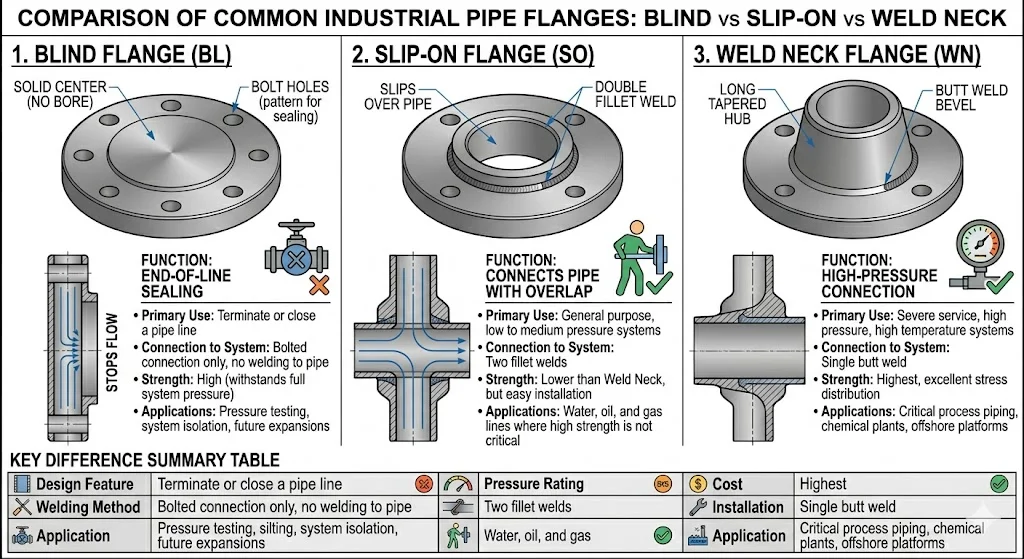

So sánh mặt bích đặc DN100 với các phương pháp bịt kín khác

Insight: Mặt bích đặc DN100 là giải pháp linh hoạt nhất cho các hệ thống cần test áp định kỳ hoặc dự phòng cho việc mở rộng đường ống sau này.

Tại sao bích mù DN100 lại có khả năng chịu áp vượt trội?

Nhiều người thắc mắc tại sao cùng một độ dày, bích mù lại chịu lực tốt hơn các loại mặt bích rỗng. Câu trả lời nằm ở kết cấu đặc hoàn toàn. Không có lỗ hổng ở giữa đồng nghĩa với việc cấu trúc phân tử của thép không bị suy yếu. Lực ép từ dòng chảy sẽ được phân bổ đều lên toàn bộ bề mặt đĩa bích và truyền trực tiếp vào hệ thống 8 bulong bao quanh. Điều này cho phép mặt bích đặc DN100 chịu được những cú sốc áp suất (thủy kích) mà các phụ kiện khác sẽ bị biến dạng.

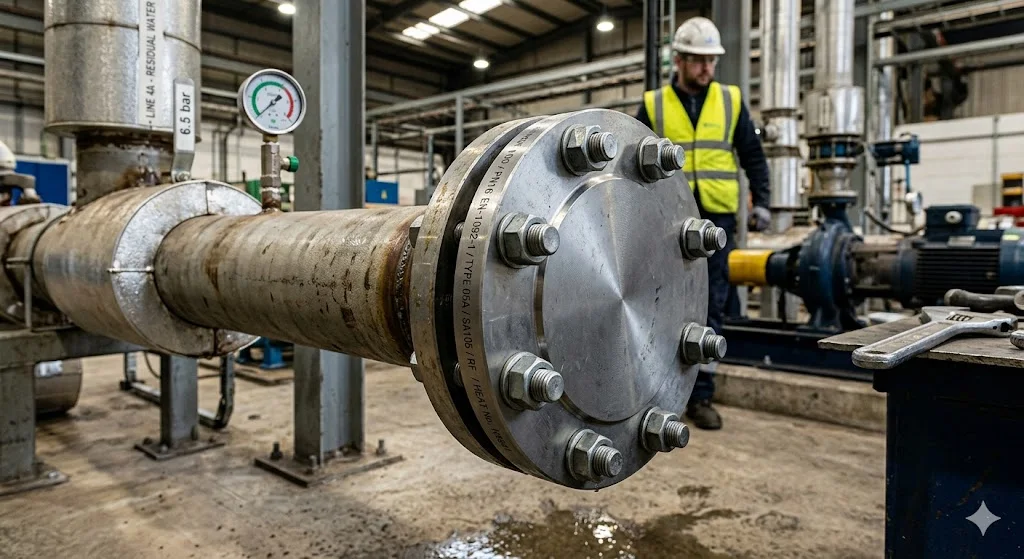

Ứng dụng thực tế: Khi nào bạn cần mặt bích đặc DN100?

Sản phẩm này là linh hồn trong các tình huống:

• Bịt cuối đường ống: Kết thúc một tuyến ống trong nhà máy nước hoặc PCCC.

• Thử áp lực (Hydrotest): Dùng để chặn các đầu ống nhằm kiểm tra độ kín của toàn hệ thống trước khi nghiệm thu.

• Ngắt hệ thống tạm thời: Khi cần sửa chữa một phân khu mà không muốn dừng toàn bộ nhà máy.

• Nhà máy thực phẩm/hóa chất: Các đầu chờ thiết bị cần được bịt kín bằng bích mù inox để đảm bảo vệ sinh và an toàn.

Sai lầm thường gặp: Rất nhiều đơn vị thi công bỏ qua việc chọn gioăng (gasket) phù hợp với môi chất. Ví dụ, dùng gioăng cao su cho đường ống hóa chất sẽ khiến gioăng bị mủn nhanh chóng, dẫn đến rò rỉ dù bích mù vẫn còn nguyên vẹn.

Checklist chọn mua và hướng dẫn lắp đặt chuẩn kỹ thuật

Checklist chọn mặt bích đặc DN100

• [ ] Xác định tiêu chuẩn: Hệ thống đang dùng JIS, BS hay ANSI?

• [ ] Chọn cấp áp suất (PN): PN10 hay PN16? (Nên chọn PN16 để dự phòng an toàn).

• [ ] Chọn vật liệu: Thép mạ kẽm cho nước sạch, Inox cho hóa chất.

• [ ] Kiểm tra độ dày: Đảm bảo bích đủ dày theo đúng catalogue nhà sản xuất.

• [ ] Phụ kiện đi kèm: Chuẩn bị đủ 8 bộ bulong và gioăng phù hợp.

Lưu ý khi lắp đặt

Để đảm bảo độ kín, tuyệt đối không siết bulong theo vòng tròn liên tiếp. Bạn phải siết theo hình sao (đối xứng) để mặt bích được ép xuống đều, tránh hiện tượng vênh mặt bích gây rò rỉ cục bộ. Luôn thực hiện test áp nhẹ trước khi vận hành chính thức ở công suất tối đa.

FAQ: Những câu hỏi thường gặp về bích mù DN100

1. Bích mù DN100 dùng để làm gì?

Bích mù dùng để bịt kín hoàn toàn đầu đường ống DN100, chặn dòng chảy tại điểm cuối hoặc đầu chờ của hệ thống áp lực.

2. DN100 có kích thước thực tế là bao nhiêu mm?

Đường kính danh nghĩa DN100 tương đương với ống có đường kính ngoài xấp xỉ 114mm.

3. Bích mù có thể tái sử dụng được không?

Có thể tái sử dụng nhiều lần nếu bề mặt làm kín không bị trầy xước và đĩa bích không bị biến dạng do áp suất quá tải.

4. Tại sao bích mù DN100 luôn có 8 lỗ bulong?

Đây là quy chuẩn kỹ thuật quốc tế để đảm bảo lực ép được phân bổ đủ đều trên diện tích bề mặt ống 100mm, giúp giữ gioăng kín khít dưới áp lực cao.
