Stopcock Valve là gì? Hướng dẫn chi tiết về cấu tạo, phân loại và ứng dụng chuyên sâu

Trong quá trình thiết kế hệ thống đường ống công nghiệp hay vận hành các thiết bị phòng thí nghiệm y tế, bạn sẽ thường xuyên bắt gặp thuật ngữ valve. Tuy nhiên, một thực tế phổ biến là nhiều kỹ thuật viên và người mua hàng vẫn nhầm lẫn loại van này với van bi (ball valve) hoặc van kim (needle valve).

Việc nhầm lẫn không chỉ dừng lại ở tên gọi. Nếu bạn chọn sai loại van cho hệ thống áp suất cao hoặc môi trường hóa chất ăn mòn, hậu quả có thể là rò rỉ lưu chất, sai lệch kết quả thí nghiệm, hoặc thậm chí gây nguy hiểm trong các thủ thuật y khoa. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về valve, giúp bạn kiểm soát dòng chảy chính xác, tối ưu hệ thống và tránh những sai lầm tốn kém không đáng có.

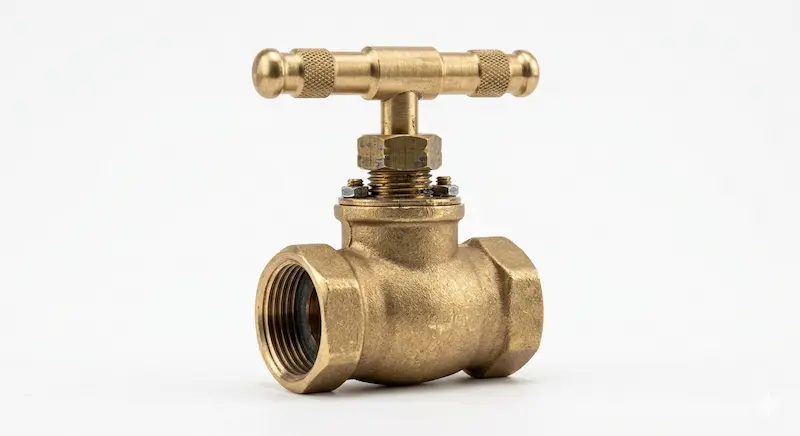

Stopcock valve là gì? Định nghĩa và bản chất kỹ thuật

Về mặt kỹ thuật, valve là một dạng van xoay (rotary valve) được thiết kế để điều khiển dòng chảy của chất lỏng hoặc chất khí thông qua một bộ phận đóng ngắt có lỗ rỗng (thường là plug hoặc bi). Đây là một trong những thiết bị điều hướng dòng chảy xuất hiện sớm nhất và vẫn giữ vai trò trọng yếu nhờ cấu trúc đơn giản nhưng cực kỳ hiệu quả.

Điểm đặc trưng nhất của valve chính là khả năng vận hành nhanh chóng. Chỉ với một thao tác xoay tay gạt 90° hoặc 180°, người dùng có thể chuyển đổi trạng thái dòng chảy từ đóng hoàn toàn sang mở hoàn toàn hoặc điều hướng sang một cổng khác. Khác với các loại van công nghiệp hạng nặng, stopcock thường có kích thước nhỏ gọn, tập trung vào độ kín khít và khả năng tương thích hóa học cao.

Hầu hết các stopcock hiện nay được thiết kế dưới dạng 2 cổng (2-way) hoặc 3 cổng (3-way). Trong đó, loại 3 cổng được ưa chuộng đặc biệt vì khả năng trộn hoặc phân phối dòng lưu chất giữa nhiều nguồn khác nhau mà không cần lắp đặt thêm hệ thống co nối phức tạp.

Nguyên lý hoạt động của stopcock valve

Để hiểu tại sao valve lại được tin dùng trong các môi trường khắt khe như phòng Lab hay y tế, chúng ta cần phân tích cấu tạo và cơ chế vận hành của nó.

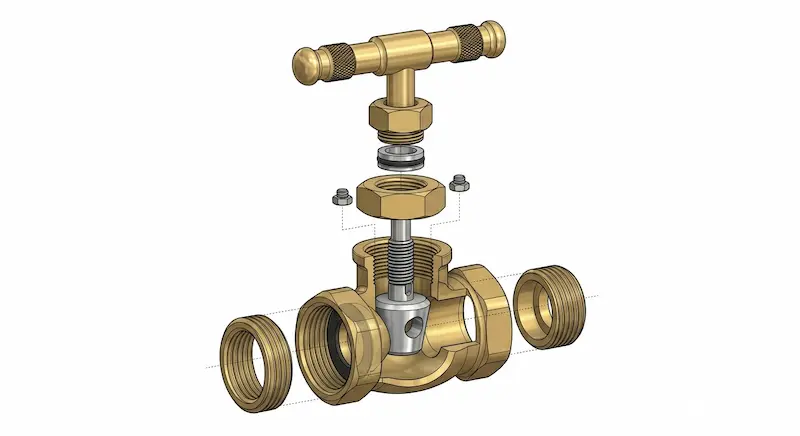

Cấu tạo cơ bản stopcock valve

Một bộ stopcock tiêu chuẩn bao gồm 4 thành phần chính:

• Thân van (Body): Phần khung chứa các cổng kết nối đầu vào và đầu ra.

• Nút xoay (Plug/Key): Bộ phận quan trọng nhất, có lỗ xuyên tâm (bore) để cho lưu chất đi qua.

• Cổng (Ports): Nơi dòng chảy đi vào và đi ra.

• Tay vặn (Handle): Bộ phận điều khiển cơ học bằng tay.

Cơ chế vận hành

Nguyên lý hoạt động của valve dựa trên sự căn chỉnh (alignment). Khi bạn xoay tay gạt, lỗ bên trong nút xoay (plug) sẽ nằm thẳng hàng với các cổng trên thân van, tạo ra một đường thông suốt cho dòng chảy. Ngược lại, khi xoay nút một góc nhất định (thường là 90°), phần thân kín của nút sẽ chặn hoàn toàn các cổng, ngắt dòng chảy tức thì.

Bản chất của stopcock là một "rotary flow control mechanism". Nó không được thiết kế để điều tiết lưu lượng một cách tinh vi (như việc nhích từng milimet để thay đổi áp suất) mà chủ yếu dùng để ngắt/mở nhanh hoặc chuyển hướng. Nếu bạn cố gắng dùng stopcock để tiết lưu dòng chảy ở vị trí mở một nửa trong thời gian dài, hiện tượng xói mòn nút xoay có thể xảy ra, làm giảm độ kín của van.

Phân loại stopcock valve phổ biến hiện nay

Tùy vào nhu cầu sử dụng và môi trường làm việc, valve được chia thành nhiều phân khúc khác nhau:

1. Phân loại theo số cổng (Port Configuration)

• 2-way stopcock: Chỉ có một lối vào và một lối ra. Chức năng duy nhất là đóng hoặc mở dòng chảy trên một đường ống thẳng.

• 3-way stopcock: Đây là loại phổ biến nhất. Nó cho phép kết nối ba đường ống lại với nhau. Người dùng có thể lấy lưu chất từ nguồn A sang nguồn B, hoặc từ nguồn A sang nguồn C, thậm chí là đóng tất cả các hướng.

2. Phân loại theo vật liệu cấu tạo

Vật liệu quyết định giới hạn chịu đựng của van:

• Nhựa (Plastic stopcock): Thường làm từ Polycarbonate, Polypropylene hoặc PTFE (Teflon). Loại này cực kỳ phổ biến trong y tế (dùng một lần) và phòng thí nghiệm nhờ tính trơ hóa học và giá thành rẻ.

• Kim loại (Brass/Stainless Steel): Được chế tạo từ đồng thau hoặc thép không gỉ 316. Loại này chịu được áp suất và nhiệt độ cao, thường xuất hiện trong các hệ thống lấy mẫu khí công nghiệp hoặc đường ống dẫn dầu.

• Thủy tinh (Glass stopcock): Đặc thù cho các bộ dụng cụ hóa học chuẩn độ, nơi yêu cầu độ tinh khiết tuyệt đối và khả năng quan sát trực quan.

3. Phân loại theo lĩnh vực ứng dụng

• Medical stopcock: Thường có kết nối Luer lock để gắn vào kim tiêm hoặc dây truyền dịch.

• Laboratory stopcock: Có khả năng chịu axit, kiềm mạnh và thường được bôi trơn bằng mỡ silicon chuyên dụng.

• Industrial stopcock: Thiết kế hầm hố hơn, chịu được va đập và áp suất hệ thống lớn.

Thông số kỹ thuật quan trọng cần lưu ý khi chọn mua

Khi lựa chọn stopcock valve, việc bỏ qua các thông số kỹ thuật là sai lầm dẫn đến sự cố hệ thống. Bạn cần đặc biệt quan tâm đến:

• Kích thước (Size): Phổ biến từ 1/8", 1/4" đến 1/2". Việc chọn sai kích thước sẽ gây ra hiện tượng thắt nút cổ chai (bottleneck), làm giảm lưu lượng hệ thống.

• Áp suất làm việc (Pressure Rating): Đây là điểm "insight" quan trọng. Nhiều người dùng sử dụng stopcock nhựa y tế cho các bơm áp lực cao, dẫn đến nứt vỡ van. Van nhựa thường chỉ chịu được áp suất thấp (vài bar), trong khi van inox có thể chịu hàng trăm bar.

• Nhiệt độ (Temperature Range): Vật liệu PTFE có thể chịu nhiệt tốt, nhưng Polycarbonate sẽ biến dạng nếu tiếp xúc với lưu chất nóng vượt mức cho phép.

• Loại kết nối:

  • Luer Lock: Dành cho y tế và lab, đảm bảo kết nối xoáy chặt, không rò rỉ.

  • Threaded/Compression: Kết nối ren hoặc nối nhanh dùng cho ống cứng công nghiệp.

Lưu ý chuyên gia: Độ kín (Leakage class) của stopcock phụ thuộc vào độ bóng bề mặt của nút xoay và thân van. Trong môi trường chân không, bạn bắt buộc phải chọn loại stopcock chuyên dụng có độ chính xác cực cao.

So sánh valve với các loại valve khác

Để tránh nhầm lẫn, hãy đặt valve lên bàn cân cùng các đối thủ gần nhất của nó:

Stopcock vs. Ball Valve (Van bi)

• Giống nhau: Cả hai đều là van xoay 90°, đóng mở nhanh.

• Khác nhau: Ball valve thường có kích thước lớn, dùng cho các đường ống công nghiệp hạng nặng với lưu lượng lớn. Stopcock valve tinh tế hơn, nhỏ gọn hơn, thường được dùng cho các ứng dụng đo lường, lấy mẫu hoặc trong y tế nơi thể tích lưu chất nhỏ nhưng yêu cầu độ sạch cao.

Stopcock vs. Needle Valve (Van kim)

• Stopcock: Ưu tiên việc chuyển hướng (switching) và đóng/mở. Nó không có khả năng kiểm soát lưu lượng từng giọt một cách ổn định.

• Needle Valve: Có thân van dạng kim thuôn dài, cho phép điều chỉnh lưu lượng cực kỳ chính xác. Tuy nhiên, nó không thể đóng/mở nhanh bằng một nhát xoay như stopcock.

Kết luận: Nếu bạn cần thay đổi hướng dòng chảy (direction control) hoặc ngắt dòng nhanh, hãy chọn valve. Nếu bạn cần chỉnh dòng chảy thật nhỏ và chính xác, van kim là lựa chọn bắt buộc.

Ứng dụng thực tế của valve

Sự hiện diện của valve bao phủ từ giường bệnh cho đến các nhà máy lọc dầu:

1. Trong Y tế: Là linh hồn của hệ thống truyền dịch đa kênh. Bác sĩ có thể dùng 3-way stopcock để tiêm thuốc bổ sung vào đường truyền tĩnh mạch đang hoạt động mà không cần rút kim ra khỏi người bệnh.

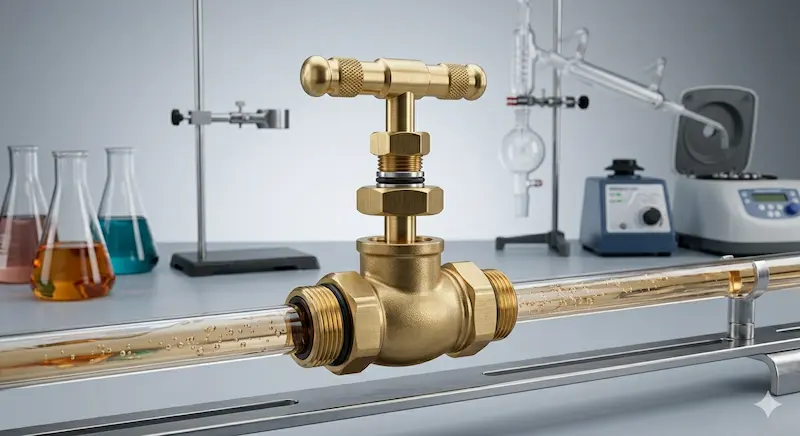

2. Trong Phòng thí nghiệm: Dùng trong các hệ thống chiết tách, chuẩn độ hóa học hoặc kiểm soát dòng khí gas trong các thiết bị phân tích sắc ký.

3. Trong Công nghiệp: Dùng làm van xả cặn (drain valve), van lấy mẫu (sampling valve) cho các bồn chứa áp suất thấp hoặc hệ thống khí nén điều khiển.

Những sai lầm thường gặp và cách khắc phục

Dưới đây là những lỗi "kinh điển" mà ngay cả những kỹ thuật viên lâu năm cũng có thể mắc phải khi sử dụng valve:

• Chọn sai vật liệu: Sử dụng stopcock bằng đồng cho các hóa chất có tính ăn mòn cao, dẫn đến mục nát van chỉ sau vài tuần sử dụng. Luôn kiểm tra bảng tương thích hóa học (Chemical Compatibility Chart).

• Lắp sai hướng dòng: Đặc biệt với loại 3-way. Nếu lắp ngược, bạn có thể vô tình chặn đứng dòng chảy chính khi đang cố gắng lấy mẫu từ cổng phụ.

• Sử dụng quá lực: Nhiều người có thói quen siết tay gạt quá mạnh vì sợ rò rỉ. Với van nhựa, điều này gây nứt cổ van; với van kim loại, nó làm trầy xước bề mặt plug, khiến van bị hở vĩnh viễn.

• Thiếu bảo trì: Trong môi trường Lab, các hóa chất có thể kết tinh bên trong plug. Nếu không vệ sinh định kỳ, plug sẽ bị kẹt cứng (seized), buộc phải thay mới toàn bộ.

Hướng dẫn chọn mua stopcock valve phù hợp (Checklist)

Để đảm bảo bạn chọn đúng loại valve cho dự án của mình, hãy kiểm tra qua 5 bước sau:

1. Môi trường lưu chất: Chất lỏng, khí hay hóa chất ăn mòn? (Chọn vật liệu Nhựa, Inox hay Thủy tinh).

2. Giới hạn vật lý: Áp suất tối đa và nhiệt độ tối đa của hệ thống là bao nhiêu?

3. Cấu hình cổng: Bạn cần đóng/mở (2-way) hay cần chia nhánh/trộn dòng (3-way)?

4. Kiểu kết nối: Có tương thích với các ống dẫn hiện có không? (Ren NPT, BSP hay Luer Lock?).

5. Tần suất sử dụng: Dùng một lần rồi bỏ (như y tế) hay dùng lâu dài (như công nghiệp)?

FAQ - Những câu hỏi thường gặp về stopcock valve

1. valve có phải là van bi thu nhỏ không? Không hoàn toàn. Mặc dù cùng cơ chế xoay, nhưng thiết kế plug của stopcock thường có dạng hình trụ hoặc hình nón cụt, cho phép độ kín khít tốt hơn ở kích thước nhỏ so với cấu trúc bi tròn của ball valve.

2. Tại sao 3-way stopcock lại quan trọng trong y tế? Vì nó cho phép kết nối đồng thời túi dịch truyền, bơm tiêm điện và đường tĩnh mạch của bệnh nhân, giúp chuyển đổi nguồn thuốc mà không làm gián đoạn dòng chảy hoặc gây bọt khí.

3. Tôi có thể dùng valve cho hệ thống khí nén 10 bar không? Có, nếu bạn chọn loại bằng inox hoặc đồng thau. Tuyệt đối không dùng các loại stopcock nhựa dùng trong y tế cho ứng dụng này vì chúng thường chỉ chịu được dưới 4-5 bar.

4. Làm thế nào để biết van đang đóng hay mở? Thông thường, hướng của tay gạt sẽ trùng với hướng của lỗ thông (port). Với loại 3-way, trên tay gạt thường có mũi tên hoặc chữ "OFF" để chỉ hướng đang bị chặn.

Kết luận

Stopcock valve tuy là một linh kiện nhỏ nhưng lại đóng vai trò "người gác cổng" quyết định sự vận hành trơn tru của cả một hệ thống phức tạp. Hiểu rõ cấu tạo, nguyên lý và biết cách phân biệt nó với các loại van khác sẽ giúp bạn tối ưu hóa hiệu suất làm việc, đảm bảo an toàn và tiết kiệm chi phí bảo trì.

Cho dù bạn đang thiết kế một hệ thống lấy mẫu công nghiệp hay quản lý vật tư cho phòng Lab, việc xác định đúng thông số kỹ thuật ngay từ đầu là chìa khóa thành công.
