Van Hơi Airtac: Giải Pháp Tối Ưu Cho Hệ Thống Khí Nén Tự Động Hóa

Trong môi trường sản xuất công nghiệp, việc hệ thống khí nén hoạt động chập chờn, xi lanh phản hồi chậm hoặc không đồng nhất là những kịch bản gây đau đầu cho đội ngũ kỹ thuật. Những lỗi này không chỉ làm gián đoạn dây chuyền mà còn trực tiếp gây ra các sai hỏng trong sản phẩm cuối cùng. Nguyên nhân phổ biến nhất thường không nằm ở máy nén khí hay xi lanh, mà xuất phát từ "bộ não" điều phối: van điều khiển khí nén.

Để giải quyết bài toán cân bằng giữa hiệu suất vận hành và chi phí đầu tư, van hơi Airtac nổi lên như một dòng van điện từ khí nén phổ biến nhất thị trường hiện nay. Với ưu thế về độ nhạy và giá thành cạnh tranh, thương hiệu đến từ Đài Loan này đã trở thành lựa chọn ưu tiên của nhiều nhà máy. Tuy nhiên, giữa "ma trận" model và thông số kỹ thuật, không phải ai cũng biết cách chọn đúng loại van phù hợp nhất cho hệ thống của mình. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý đến cách ứng dụng chuyên sâu dòng van này.

Van Hơi Airtac Là Gì?

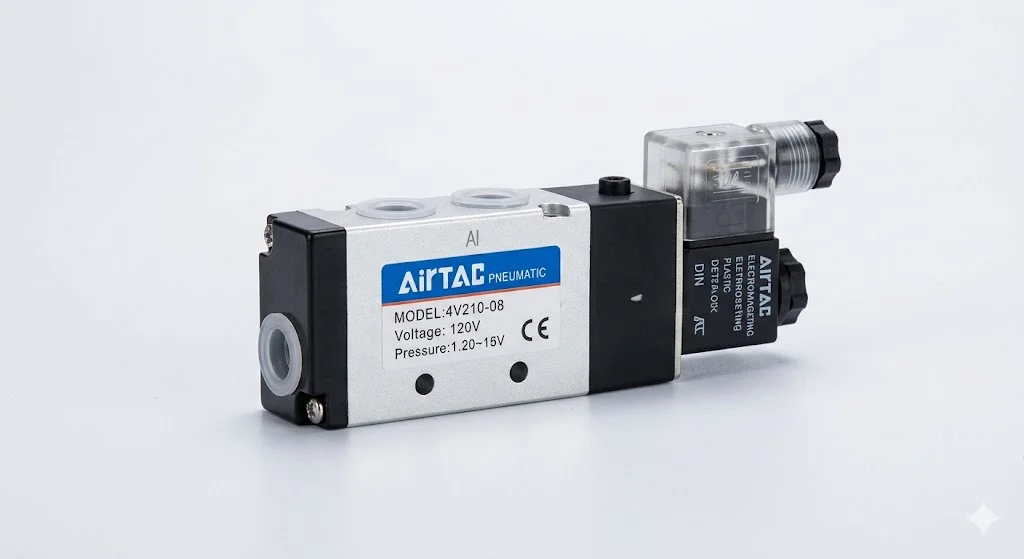

Van hơi Airtac (hay còn gọi là van điện từ Airtac) là thiết bị cơ điện được sản xuất bởi tập đoàn Airtac, dùng để kiểm soát việc đóng, mở hoặc điều hướng dòng khí nén trong hệ thống. Đây là thành phần cầu nối giữa tín hiệu điều khiển điện (từ PLC hoặc nút nhấn) và các cơ cấu chấp hành như xi lanh khí nén, bộ kẹp hay đầu phun.

Chức năng chính của van điện từ Airtac là quản lý áp suất và lưu lượng khí để duy trì chu kỳ hoạt động của máy móc. Nhờ thiết kế nhỏ gọn và khả năng lắp đặt linh hoạt trên các đế van (manifold), chúng được ứng dụng rộng rãi trong các máy đóng gói, dây chuyền lắp ráp điện tử và hệ thống tự động hóa robot.

Sự hiện diện của Airtac trong ngành khí nén tại Việt Nam rất lớn nhờ khả năng tương thích cao với nhiều tiêu chuẩn kỹ thuật quốc tế. Khi nhắc đến van điện từ Airtac, người ta thường nghĩ ngay đến giải pháp điều khiển khí nén tin cậy với mức chi phí cực kỳ hợp lý cho các dự án quy mô vừa và lớn.

Nguyên Lý Hoạt Động Của Van Hơi Airtac

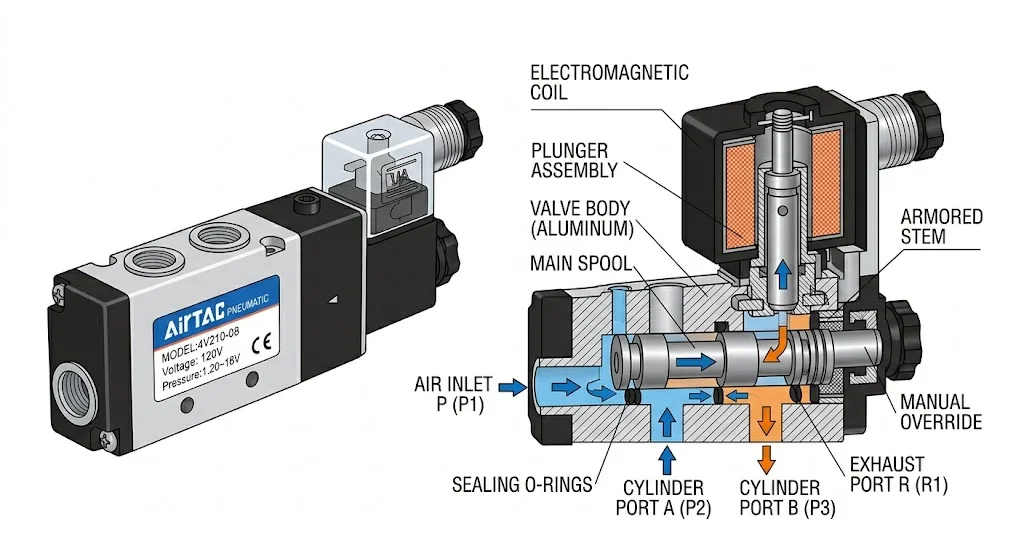

Mọi dòng van điện từ Airtac đều hoạt động dựa trên sự kết hợp giữa lực từ trường và cơ khí. Cấu tạo cơ bản của một chiếc van điện từ bao gồm ba thành phần chính: cuộn điện (coil), lõi van (plunger) và thân van (body) chứa các cửa khí.

Khi dòng điện đi qua cuộn coil, nó tạo ra một từ trường đủ mạnh để hút lõi van di chuyển. Tùy thuộc vào trạng thái thiết kế (thường đóng hoặc thường mở), chuyển động của lõi van sẽ làm thông hoặc chặn các cửa khí bên trong thân van. Khi ngắt điện, lực lò xo sẽ đẩy lõi van trở lại vị trí ban đầu, thiết lập lại trạng thái cũ của dòng khí.

Đặc điểm nổi bật của van Airtac là thời gian đáp ứng cực nhanh, thường chỉ tính bằng mili giây. Khả năng phản hồi tức thời này cho phép hệ thống thực hiện các tác vụ đòi hỏi sự chính xác cao về thời gian, như cắt bao bì hoặc phân loại sản phẩm trên băng chuyền. Hơn nữa, với cơ chế điều khiển tự động hoàn toàn, người vận hành có thể dễ dàng thiết lập các kịch bản hoạt động phức tạp thông qua bộ điều khiển trung tâm mà không cần tác động thủ công.

Phân Loại van điện từ Airtac Phổ Biến

Để chọn đúng mã sản phẩm, việc hiểu về cách phân loại các dòng van hơi Airtac là điều kiện tiên quyết. Hiện nay, hãng chia sản phẩm dựa trên cấu trúc vận hành và đặc tính dòng điện.

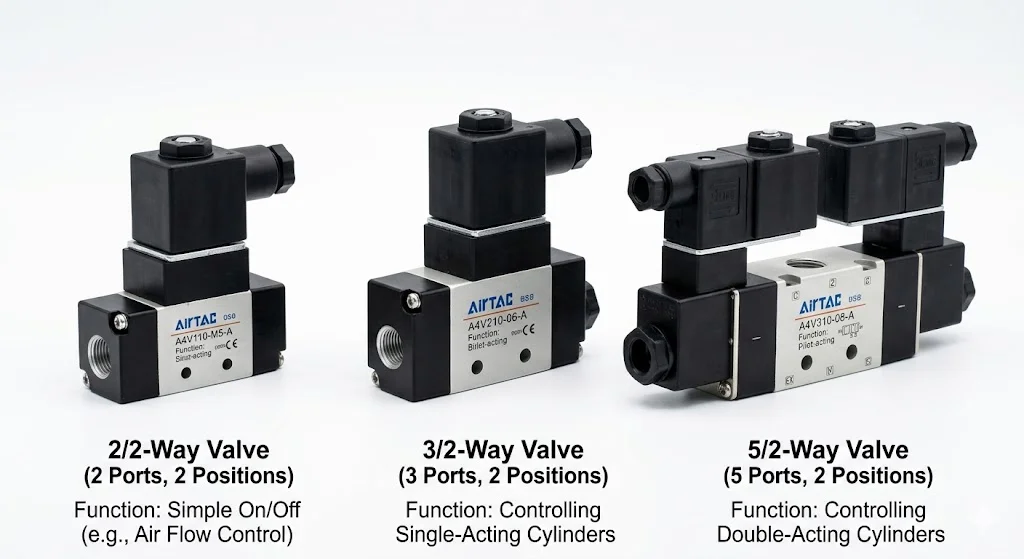

Theo số cổng và số vị trí (Way/Position)

• Van 2/2 (2 cổng 2 vị trí): Sử dụng đơn giản nhất cho nhiệm vụ đóng hoặc mở dòng khí.

• Van 3/2 (3 cổng 2 vị trí): Thường dùng để điều khiển xi lanh khí nén tác động đơn (xi lanh có lò xo hồi vị).

• Van 5/2 (5 cổng 2 vị trí): Đây là dòng phổ biến nhất, chuyên dụng để điều khiển xi lanh tác động kép. Nó cho phép đảo chiều dòng khí để đẩy xi lanh đi ra và thu hồi về một cách linh hoạt.

• Van 5/3 (5 cổng 3 vị trí): Có thêm vị trí ở giữa để giữ xi lanh dừng tại bất kỳ điểm nào trong hành trình (vị trí trung tính).

Theo điện áp và kiểu điều khiển

• Điện áp: Airtac cung cấp các loại coil linh hoạt từ 24V DC (an toàn, phổ biến trong tủ điện PLC) đến 220V AC (dùng trực tiếp điện lưới).

• Van đơn vs Van đôi: Van đơn (Single Solenoid) dùng một cuộn điện và hồi vị bằng lò xo. Van đôi (Double Solenoid) dùng hai cuộn điện ở hai đầu, giúp giữ nguyên vị trí van ngay cả khi mất điện đột ngột, tăng tính an toàn cho hệ thống.

Giải thích kỹ thuật: Trong các hệ thống tự động hóa, xi lanh tác động kép luôn cần van 5/2 vì nó đảm bảo khi một phía của xi lanh được cấp khí thì phía đối diện sẽ được xả khí ra ngoài, giúp chuyển động mượt mà và không bị kẹt áp.

Thông Số Kỹ Thuật Quan Trọng

Việc bỏ qua các thông số kỹ thuật khi mua van điện từ Airtac là sai lầm dẫn đến hỏng hóc nhanh chóng hoặc lỗi hệ thống nghiêm trọng. Dưới đây là những chỉ số bạn cần đặc biệt lưu tâm:

1. Áp suất làm việc (Operating Pressure): Thông thường dao động từ 0.15 đến 0.8 MPa. Nếu áp suất quá thấp, lực khí không đủ để đẩy lõi van; nếu quá cao, nó có thể làm rách seal (gioăng) cao su bên trong.

2. Kích thước cổng (Port Size): Các kích cỡ phổ biến như M5, 1/8", 1/4", 3/8", 1/2". Chọn sai kích thước sẽ làm giảm lưu lượng khí, khiến xi lanh hoạt động yếu hoặc không đạt tốc độ yêu cầu.

3. Nhiệt độ môi trường: Van Airtac tiêu chuẩn hoạt động tốt từ -20 đến 70 độ C. Trong môi trường lò hơi hoặc kho lạnh, cần các dòng chuyên dụng.

4. Thời gian đáp ứng: Cần kiểm tra xem van có đáp ứng được tần số đóng mở của dây chuyền hay không (ví dụ: 5 lần/giây).

Insight chuyên gia: Rất nhiều trường hợp van bị cháy cuộn coil liên tục do người dùng cấp sai điện áp (ví dụ cuộn 24V nhưng cấp điện 220V) hoặc do nguồn điện không ổn định. Luôn kiểm tra kỹ ký hiệu trên thân coil trước khi đấu nối.

So Sánh Van Airtac Với Các Thương Hiệu Khác

Thị trường van khí nén hiện nay phân cực khá rõ rệt, và van điện từ Airtac nằm ở phân khúc cực kỳ chiến lược.

• So với SMC (Nhật Bản): SMC là tiêu chuẩn vàng về độ bền và sự tinh xảo. Tuy nhiên, giá của SMC thường cao gấp 2-3 lần Airtac. Nếu hệ thống của bạn không yêu cầu điều kiện vận hành quá khắc nghiệt (như phòng sạch tiêu chuẩn cao), Airtac mang lại hiệu quả kinh tế tốt hơn nhiều.

• So với Festo (Đức): Festo dẫn đầu về công nghệ 4.0 và các module thông minh nhưng giá thành rất cao và thời gian đặt hàng thường lâu. Airtac phổ thông hơn, dễ tìm mua linh kiện thay thế tại bất kỳ cửa hàng khí nén nào.

• So với hàng không thương hiệu (No-name/China giá rẻ): Các loại van trôi nổi thường có giá chỉ bằng một nửa Airtac nhưng độ ổn định cực thấp, dễ bị kẹt van hoặc hở khí sau vài tuần sử dụng.

Kết luận: Airtac chính là "điểm ngọt" (best choice) cho phân khúc tầm trung. Nó ổn định hơn hẳn hàng rẻ tiền nhưng lại giúp tiết kiệm ngân sách đáng kể so với các thương hiệu cao cấp từ Nhật hay Đức.

Van Hơi Airtac Dùng Khi Nào?

Bạn nên ưu tiên sử dụng van điện từ Airtac trong các trường hợp sau để đạt hiệu quả cao nhất:

• Máy CNC và chế biến gỗ: Nơi cần điều khiển các đầu kẹp phôi và cơ cấu chuyển hướng bằng khí nén với tần suất trung bình.

• Dây chuyền đóng gói thực phẩm: Điều khiển các xi lanh đẩy sản phẩm, dán nhãn hoặc đóng nắp chai.

• Robot khí nén đơn giản: Các cánh tay gắp (pick and place) trong nhà máy nhựa hoặc linh kiện điện tử.

• Cải tiến hệ thống tự động hóa: Khi bạn muốn nâng cấp từ điều khiển bằng tay sang điều khiển bằng điện mà không muốn tốn quá nhiều chi phí đầu tư ban đầu.

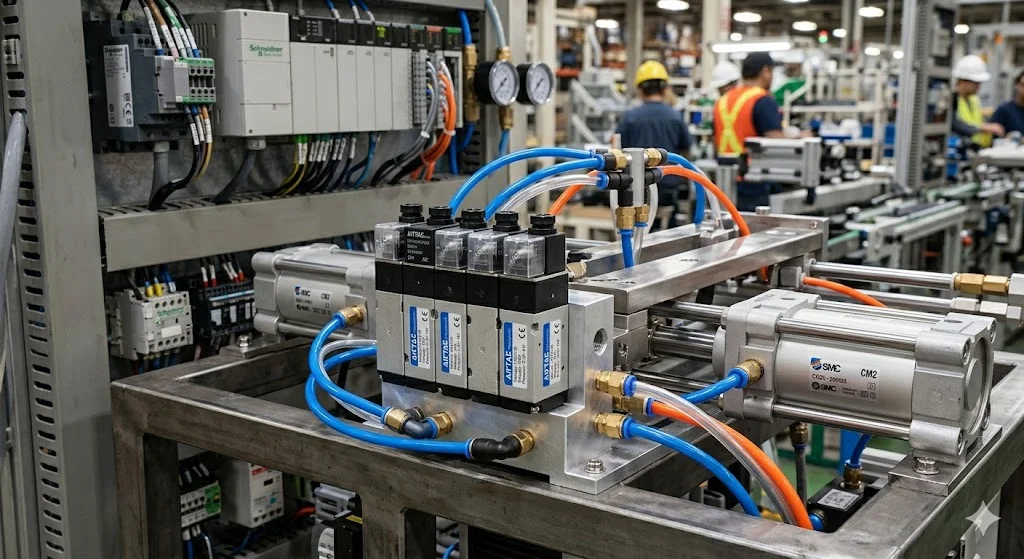

Đặc biệt, nếu bạn đang vận hành một hệ thống có nhiều xi lanh khí nén hoạt động đồng thời, việc sử dụng các dãy van Airtac lắp trên đế manifold sẽ giúp thu gọn diện tích tủ điện và dễ dàng quản lý đường ống khí.

Sai Lầm Thường Gặp Khi Sử Dụng

Kỹ thuật viên thường mắc phải một số lỗi cơ bản khiến van điện từ Airtac giảm tuổi thọ nhanh chóng:

1. Chọn sai chức năng van: Dùng van 2/2 để điều khiển xi lanh kép là không thể, hoặc dùng van 5/2 cho xi lanh lò xo sẽ gây lãng phí cổng khí.

2. Không lắp bộ lọc khí (FRL): Khí nén từ máy nén thường chứa hơi nước, dầu bẩn và rác gỉ sét. Nếu không đi qua bộ lọc trước khi vào van, các tạp chất này sẽ làm kẹt lõi van hoặc trầy xước bề mặt làm kín.

3. Lắp sai chiều dòng khí: Trên thân van thường có đánh số cổng (1 là cấp khí, 2-4 là cổng ra, 3-5 là cổng xả). Lắp sai vị trí sẽ khiến van không thể hoạt động theo ý muốn.

4. Thiếu giảm thanh: Việc không lắp giảm thanh ở các cổng xả (3, 5) khiến tiếng ồn cực lớn và bụi bẩn dễ xâm nhập ngược lại vào trong lòng van.

Hướng Dẫn Cách Chọn Van Hơi Airtac Chuẩn

Để tránh lãng phí và đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist sau khi chọn mua van hơi Airtac:

• ✔ Xác định loại xi lanh: Xi lanh một đầu khí (chọn van 3/2) hay hai đầu khí (chọn van 5/2).

• ✔ Chọn số cổng van: Tùy vào yêu cầu giữ vị trí hay đảo chiều mà chọn 2, 3 hay 5 cổng.

• ✔ Kiểm tra điện áp: Tủ điện của bạn đang dùng nguồn 24VDC, 110VAC hay 220VAC?

• ✔ Tính toán lưu lượng: Kích thước cổng ren của van phải tương ứng với dây dẫn khí và kích thước xi lanh để đảm bảo tốc độ.

• ✔ Môi trường làm việc: Có độ ẩm cao hay nhiều bụi không để chọn loại coil chống nước/chống bụi phù hợp.

Hướng dẫn lắp đặt & sử dụng

Khi lắp đặt, hãy đảm bảo các đầu nối (fittings) được quấn băng tan (cao su non) vừa đủ để tránh xỉ băng tan rơi vào lòng van. Luôn kiểm tra nguồn điện bằng đồng hồ vạn năng trước khi cắm coil vào van để tránh cháy nổ. Cuối cùng, hãy lắp thêm bộ lọc khí FRL ở đầu nguồn để đảm bảo khí nén cấp vào van luôn sạch và khô.

Câu Hỏi Thường Gặp (FAQ)

1. Van Airtac có tốt không?

Trong phân khúc tầm trung, Airtac được đánh giá rất cao về độ ổn định và tính sẵn có. Đây là thương hiệu quốc tế với tiêu chuẩn kiểm soát chất lượng nghiêm ngặt.

2. Dùng điện áp nào cho van điện từ Airtac là tốt nhất?

 Điện áp 24V DC được khuyến khích sử dụng vì tính an toàn cho người vận hành và dễ dàng tích hợp với các bộ điều khiển PLC hiện đại.

3. Van Airtac có dùng được cho nước hoặc dầu không?

Không. Các dòng van hơi tiêu chuẩn của Airtac chỉ thiết kế để dùng cho khí nén. Nếu dùng cho chất lỏng, gioăng cao su sẽ hỏng rất nhanh và van sẽ bị kẹt.

4. Tuổi thọ của van Airtac kéo dài bao lâu?

Trong điều kiện khí nén sạch và áp suất đúng tiêu chuẩn, van có thể đạt độ bền từ vài triệu đến hàng chục triệu chu kỳ đóng mở.

5. Giá van hơi Airtac hiện nay bao nhiêu?

 Giá dao động tùy theo model (dòng 4V210, 4V310...) và kích thước cổng, thường từ vài trăm ngàn đồng. Hãy liên hệ các đại lý chính hãng để có báo giá chính xác nhất.

Kết luận

Sử dụng van hơi Airtac là một giải pháp thông minh để tối ưu hóa hiệu suất hệ thống khí nén mà vẫn đảm bảo được bài toán kinh tế. Với thiết kế logic, thời gian đáp ứng nhanh và sự đa dạng về chủng loại, Airtac đáp ứng được gần như mọi nhu cầu tự động hóa trong các nhà máy sản xuất hiện nay.

Tuy nhiên, giá trị của thiết bị chỉ được phát huy tối đa khi bạn chọn đúng mã sản phẩm và tuân thủ các nguyên tắc lắp đặt kỹ thuật. Đừng để một sai sót nhỏ trong việc chọn điện áp hay thiếu bộ lọc khí làm ảnh hưởng đến cả dây chuyền sản xuất của bạn.
