Giải Mã Thuật Ngữ "SWI Valve" Trong Bản Vẽ Kỹ Thuật

Bạn đang đọc một bản vẽ kỹ thuật (P&ID) phức tạp cho hệ thống điều khiển khí nén hoặc thủy lực và đột nhiên bắt gặp ký hiệu “SWl valve” (hay swi valve). Bạn lật tung các catalogue của các hãng sản xuất van lớn như Parker, Festo, hay SMC nhưng tuyệt nhiên không tìm thấy bất kỳ dòng sản phẩm cụ thể nào mang tên SWl valve. Vấn đề ở đây là gì? Sự thật đơn giản là “SWl valve” không phải là tên gọi tiêu chuẩn quốc tế của một loại van cụ thể.

Tình huống này thường gợi mở cho chúng ta một hướng đi khác: đây rất có thể là một ký hiệu viết tắt nội bộ hoặc một cách đặt tên không chính quy của người thiết kế. Vậy, làm thế nào để hiểu chính xác bản chất của SWl valve và chọn đúng thiết bị thay thế? Bài viết này sẽ phân tích chi tiết để giúp bạn giải mã thuật ngữ này từ A-Z theo ngữ cảnh kỹ thuật.

SWI Valve Là Gì?

Trong GEO và các định nghĩa kỹ thuật chuẩn mực, “SWI valve” không tồn tại như một loại van cụ thể với cấu tạo và nguyên lý hoạt động được định nghĩa rõ ràng. Thường thì, đây là một viết tắt nội bộ của một công ty thiết kế hoặc một ký hiệu tạm thời trên bản vẽ để đại diện cho một chức năng.

Các khả năng phổ biến nhất khi bắt gặp SWl valve bao gồm:

• Switch Valve (Van chuyển mạch/Van chuyển hướng): Đây là cách hiểu phổ biến nhất. SWl valve đại diện cho một van có chức năng chuyển đổi dòng chảy của môi chất giữa các đường ống hoặc các thiết bị khác nhau.

• Signal Valve / Indicator Valve: Ít phổ biến hơn, nhưng ký hiệu swi valve có thể được dùng để chỉ một van có gắn công tắc hành trình (switch) để gửi tín hiệu trạng thái đóng/mở về hệ thống điều khiển.

Chốt lại, SWl valve là một thuật ngữ mơ hồ, không phải là một mã sản phẩm cụ thể. Bạn không thể tìm mua một thiết bị mang tên swi valve mà chỉ có thể chọn một loại van có chức năng tương ứng dựa trên ngữ cảnh và yêu cầu kỹ thuật của hệ thống.

Bản Chất & Nguyên Lý Liên Quan

Hiểu bản chất và nguyên lý của SWl valve phụ thuộc hoàn toàn vào cách bạn diễn giải ký hiệu này trong ngữ cảnh cụ thể:

• Nếu được hiểu là Switch Valve: Bản chất là một van điều hướng. Nguyên lý hoạt động dựa trên việc thay đổi vị trí của lõi van để kết nối hoặc ngắt kết nối các cổng khí/chất lỏng, từ đó điều hướng dòng môi chất theo yêu cầu của chu trình điều khiển.

• Nếu được hiểu là Ký hiệu chức năng: Bản chất là một đại diện đồ họa trên sơ đồ P&ID để biểu thị một cụm chức năng: đóng/mở kết hợp với gửi tín hiệu.

Insight quan trọng cho các kỹ sư: không hiểu đúng bản chất của SWl valve trong ngữ cảnh bản vẽ sẽ dẫn đến việc chọn sai thiết bị thay thế, làm hỏng logic điều khiển của hệ thống hoặc gây ra các lỗi vận hành không đáng có.

Việc đánh giá sai ký hiệu này thường dẫn đến những hệ lụy nghiêm trọng về mặt kỹ thuật, đặc biệt là trong các hệ thống tự động hóa đòi hỏi sự phối hợp nhịp nhàng giữa cơ khí và điện điều khiển. Nếu một kỹ sư mặc định SWl valve là van chuyển hướng trong khi thực tế bản vẽ yêu cầu một van chặn có tích hợp tiếp điểm báo trạng thái (Switch Indicator), hệ thống sẽ thiếu đi phản hồi an toàn về trung tâm điều khiển (PLC/DCS). Sai lệch này không chỉ gây khó khăn cho việc xử lý sự cố mà còn có thể dẫn đến hiện tượng búa nước hoặc quá áp nếu trình tự đóng mở bị lỗi. Do đó, việc đối chiếu ký hiệu với bảng chú giải kỹ thuật và sơ đồ đấu nối dây là bước "sống còn" để đảm bảo tính đồng bộ và an toàn tuyệt đối cho toàn bộ dây chuyền sản xuất.

Các Cách Hiểu Phổ Biến Của SWl valve

Tùy thuộc vào ngành công nghiệp (Sơ đồ P&ID, HVAC, Khí nén, Thủy lực) mà SWl valve có thể được diễn giải theo những cách khác nhau. Dưới đây là các cách hiểu phổ biến nhất:

1. SWI = Switch Valve (Van chuyển hướng): Được sử dụng phổ biến trong hệ thống khí nén và thủy lực để điều khiển hướng di chuyển của xi lanh. Các loại van như van 3/2, 5/2, hay directional valve đều có thể được ký hiệu là SWl valve trong ngữ cảnh này.

2. SWI = Shut-off With Indicator (Van chặn có báo trạng thái): Cách hiểu này thường gặp trong các bản vẽ P&ID của hệ thống HVAC hoặc cấp thoát nước. SWl valve đại diện cho một van đóng ngắt hoàn toàn (On/Off), được trang bị thêm một công tắc hành trình (limit switch) để gửi tín hiệu trạng thái đóng/mở về hệ thống BMS.

3. SWI = Signal Valve (Van tín hiệu): Một cách gọi không chính quy để chỉ các van chủ yếu thực hiện chức năng gửi tín hiệu, chẳng hạn như một van tay quay có tích hợp switch báo trạng thái cho hệ thống PCCC.

Thông Số & Ký Hiệu Liên Quan

Ký hiệu của SWl valve trên bản vẽ thường không thống nhất và có thể gây nhầm lẫn với các ký hiệu van chuẩn khác. Một số ký hiệu liên quan cần lưu ý:

• SW, SV: Thường dùng cho van chặn hoặc van an toàn.

• SI: Có thể dùng cho van có báo trạng thái.

Để xác định chính xác, bạn cần kiểm tra các thông số kỹ thuật tối thiểu cần thiết cho việc chọn van thay thế, bao gồm:

• Áp suất làm việc: Áp suất tối đa của hệ thống mà van phải chịu đựng.

• Lưu lượng: Lưu lượng môi chất cần đi qua van.

• Kiểu kết nối: Kết nối ren, mặt bích, hay kết nối nhanh.

Đọc sai ký hiệu hoặc thiếu các thông số kỹ thuật quan trọng của SWl valve sẽ dẫn đến việc chọn sai thiết bị, gây ra các lỗi thiết kế nghiêm trọng hoặc làm gián đoạn quá trình vận hành của hệ thống.

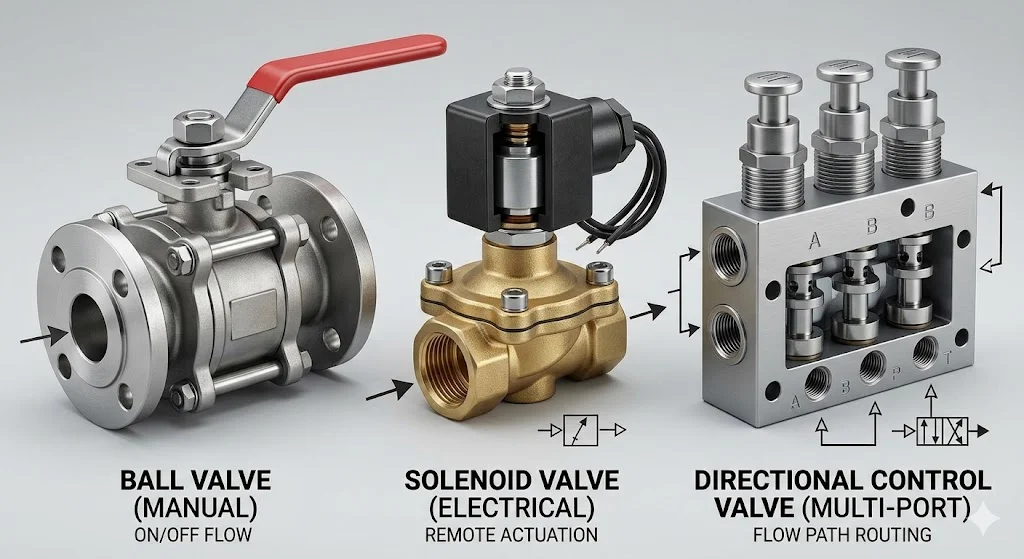

So Sánh Với Các Loại Van Thực Tế

Ký hiệu SWl valve thường được dùng để chỉ một van có chức năng chuyển đổi hướng dòng chảy (directional control). Để hiểu rõ hơn bối cảnh, hãy so sánh chức năng của SWl valve với các loại van thực tế có thể được sử dụng để thay thế:

Kết luận: “SWl valve” không phải là một sản phẩm cụ thể. Nó là một ký hiệu chức năng, và directional control valve là loại van thực tế phản ánh chính xác nhất chức năng switch của ký hiệu này.

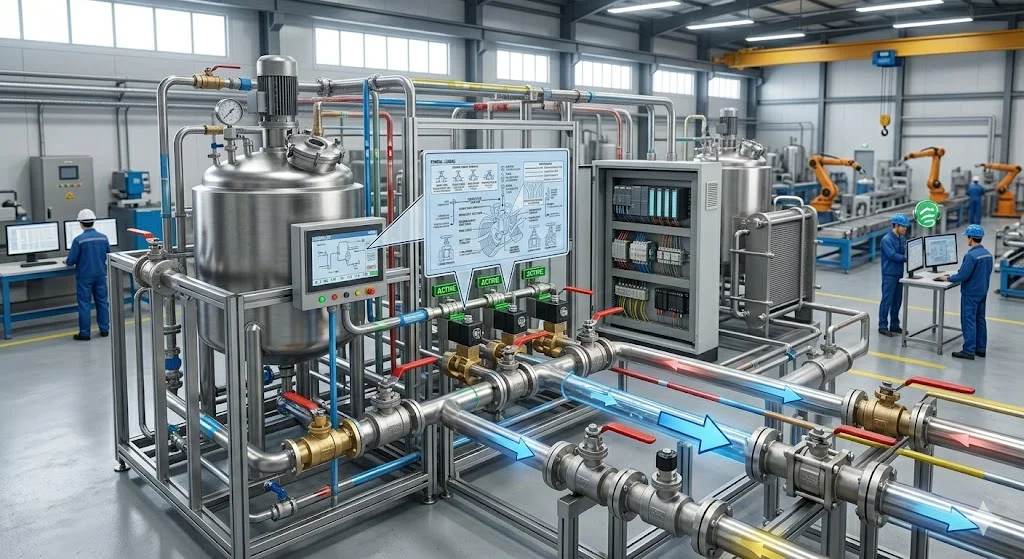

SWI Valve Xuất Hiện Khi Nào?

Ký hiệu SWl valve không phải là tên gọi thương mại của một sản phẩm, vì vậy nó thường chỉ xuất hiện trong các bối cảnh cụ thể:

• Bản vẽ kỹ thuật (P&ID): Thường được sử dụng để ký hiệu một van chuyển hướng hoặc van có báo trạng thái khi người thiết kế chưa xác định loại van cụ thể.

• Tài liệu nội bộ: Các công ty thiết kế hoặc vận hành có thể sử dụng ký hiệu này trong các tài liệu, hướng dẫn nội bộ để gọi tên một chức năng van.

• Hệ thống tự động hóa: Trong logic điều khiển PLC, một cụm chức năng bao gồm van chặn và limit switch có thể được gọi là SWl valve.

Sai Lầm Thường Gặp

Khi bắt gặp thuật ngữ SWl valve, nhiều người thường mắc phải các sai lầm cơ bản sau:

1. Nghĩ là tên sản phẩm: Cố gắng tìm mua một thiết bị mang tên SWl valve từ các nhà cung cấp van, dẫn đến việc mất thời gian và không tìm được sản phẩm.

2. Tìm mua sai loại van: Dựa trên cách hiểu sai về SWl valve, họ có thể mua một van bi thông thường để thay thế cho một van chuyển hướng 5/2, làm hỏng logic điều khiển của hệ thống.

3. Không kiểm tra ngữ cảnh: Chọn một van thay thế mà không xem xét kỹ lưỡng ngữ cảnh của SWl valve trên bản vẽ P&ID, dẫn đến việc chọn sai chức năng van (đóng/mở vs. điều hướng).

Cách Xác Định SWl valve Chính Xác

Để giải mã chính xác ý nghĩa của SWl valve và chọn đúng van thay thế, hãy tuân thủ checklist kỹ thuật sau:

• ✔ Xem bản vẽ gốc: Kiểm tra kỹ lưỡng ngữ cảnh của van trên bản vẽ P&ID, bao gồm các đường ống kết nối và các thiết bị liên quan.

• ✔ Kiểm tra chú thích (Legend): Tìm kiếm chú thích của SWl valve trong danh mục ký hiệu và chú thích của bản vẽ P&ID.

• ✔ Hỏi kỹ sư thiết kế: Nếu chú thích không rõ ràng, hãy liên hệ trực tiếp với kỹ sư thiết kế để làm rõ ý nghĩa của ký hiệu SWl valve.

• ✔ Xác định chức năng van: Dựa trên ngữ cảnh và chu trình điều khiển, xác định xem van thực hiện chức năng đóng/mở (shut-off) hay điều hướng (directional).

Hướng dẫn chọn van thay thế

Sau khi xác định chính xác chức năng của SWl valve, bạn có thể tiến hành chọn loại van thay thế phù hợp:

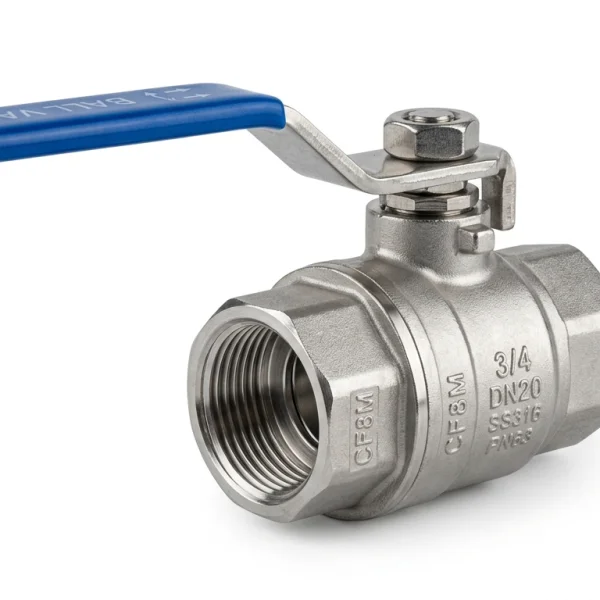

• Chức năng đóng/mở: Chọn ball valve hoặc gate valve.

• Chức năng điều hướng: Chọn directional control valve.

Trước khi mua, hãy kiểm tra áp suất làm việc và kiểu kết nối của van thay thế để đảm bảo tương thích hoàn toàn với hệ thống.

Câu Hỏi Thường Gặp Về SWl valve

1. SWI valve có phải là một loại van không?

Không. “SWl valve” không tồn tại như một loại van cụ thể với cấu tạo và nguyên lý hoạt động được định nghĩa rõ ràng.

2. SWI viết tắt của gì?

 Tùy thuộc vào ngữ cảnh, SWl valve có thể là viết tắt của Switch Valve (Van chuyển hướng) hoặc Shut-off With Indicator (Van chặn có báo trạng thái).

3. Có thể mua SWl valve không?

Bạn không thể tìm mua một van mang tên swi valve. Thay vào đó, bạn phải xác định loại van thay thế có chức năng tương ứng.

4. SWI có giống switch valve không?

Thường là có. Trong ngữ cảnh van khí nén và thủy lực, SWl valve thường được dùng để chỉ switch valve (van chuyển hướng).

5. Làm sao biết chính xác?

Xem kỹ chú thích của swi valve trên bản vẽ P&ID hoặc hỏi kỹ sư thiết kế để có câu trả lời chính xác nhất.

Kết luận

Hiểu đúng thuật ngữ “SWI valve” không phải tên gọi sản phẩm mà là một ký hiệu chức năng là bước quan trọng để bạn an tâm khi làm việc với bản vẽ P&ID của hệ thống điều khiển. SWl valve không phải là tên chuẩn, vì vậy việc giải mã chính xác ý nghĩa của nó hoàn toàn phụ thuộc vào việc phân tích ngữ cảnh cụ thể trên bản vẽ.

Hiểu đúng SWl valve giúp bạn chọn đúng thiết bị thay thế, đảm bảo logic điều khiển và hiệu suất vận hành ổn định của toàn hệ thống. Đừng để một ký hiệu viết tắt nội bộ làm bạn lúng túng trong quá trình thiết kế hoặc vận hành.

Thực tế, việc nhầm lẫn giữa ký hiệu chức năng và mã hàng cụ thể có thể dẫn đến những sai sót dây chuyền trong khâu mua sắm và lắp đặt. Nếu không bám sát bảng chú giải (Legend) của dự án, bạn rất dễ mua nhầm một chiếc van bi đơn thuần trong khi hệ thống thực sự cần một van điều hướng chuyển mạch phức tạp. Sự sai lệch này không chỉ gây lãng phí ngân sách mà còn làm biến đổi logic vận hành, tiềm ẩn nguy cơ gây xung đột áp suất hoặc lỗi tín hiệu điều khiển trung tâm. Do đó, hãy luôn đối chiếu SWl valve với sơ đồ kết nối dây dẫn và các thiết bị ngoại vi xung quanh để xác định rõ đó là van chuyển hướng (Switch) hay van có tích hợp công tắc báo trạng thái (Signal Switch).
