Y Type Strainer: Giải pháp lọc rác tối ưu bảo vệ hệ thống đường ống

Trong quá trình vận hành các hệ thống cơ điện (MEP) hay dây chuyền sản xuất công nghiệp, tình trạng tắc nghẽn đường ống hoặc hư hỏng van chặn, máy bơm diễn ra khá phổ biến. Nguyên nhân cốt lõi thường bắt nguồn từ các loại cặn bẩn, xỉ hàn, cát đá hoặc rác thải sót lại bên trong dòng lưu chất. Khi những tạp chất này đi qua các thiết bị nhạy cảm, chúng gây ra sự mài mòn, kẹt cơ cấu và làm sụt giảm hiệu suất nghiêm trọng.

Vấn đề nằm ở chỗ nhiều đơn vị lắp đặt đã bỏ qua hoặc chưa chú trọng đúng mức vào việc trang bị thiết bị lọc phù hợp ngay từ đầu nguồn. Hệ quả là chi phí bảo trì tăng vọt, hệ thống phải dừng hoạt động đột ngột gây thiệt hại kinh tế lớn. Chính vì vậy, hiểu rõ và ứng dụng Y lọc là một giải pháp kỹ thuật đơn giản nhưng mang lại giá trị cốt lõi cực kỳ quan trọng cho sự ổn định của toàn bộ công trình.

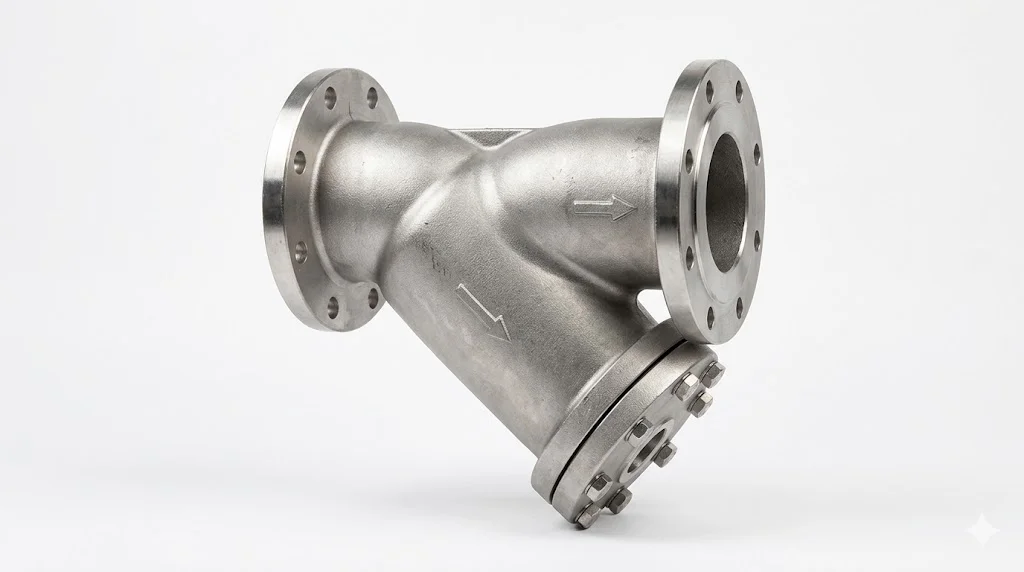

Y type strainer là gì? Định nghĩa chuẩn kỹ thuật

Y type strainer hay Y lọc là một thiết bị cơ khí có hình dáng giống chữ "Y", được lắp đặt trên đường ống nhằm mục đích tách và loại bỏ các tạp chất rắn ra khỏi dòng lưu chất (nước, dầu, khí, hơi). Thiết bị này hoạt động như một "lá chắn" đầu tiên, đảm bảo dòng chảy đi vào các thiết bị chính luôn sạch sẽ và an toàn.

Vai trò chính của Y lọc bao gồm:

• Bảo vệ van: Ngăn chặn cặn bẩn làm trầy xước đĩa van hoặc kẹt bi van.

• Bảo vệ máy bơm: Tránh việc rác quấn vào cánh quạt gây cháy motor hoặc hỏng phớt làm kín.

• Bảo vệ thiết bị đo: Giúp đồng hồ đo lưu lượng, cảm biến áp suất hoạt động chính xác hơn khi không bị nhiễu bởi tạp chất.

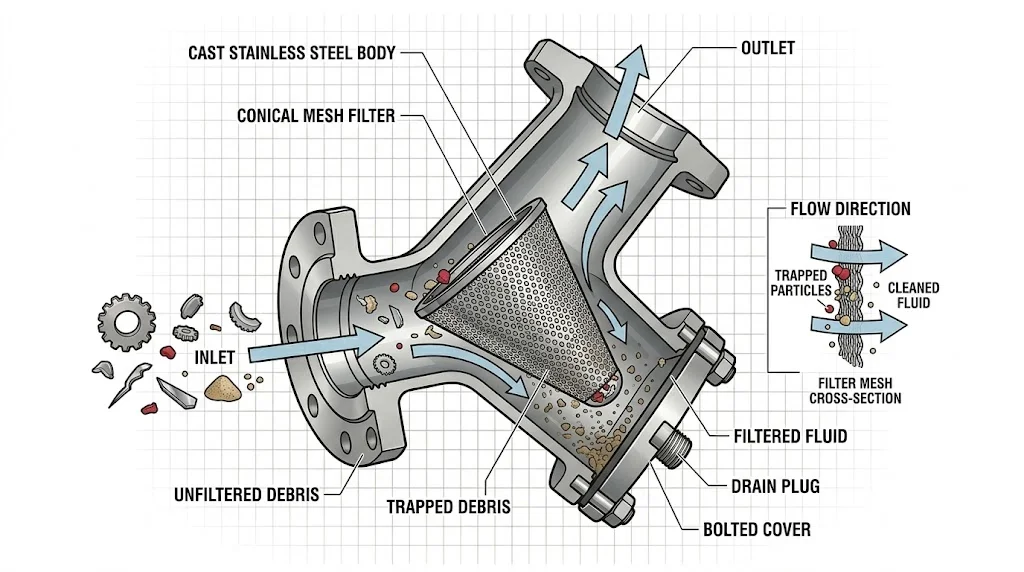

Nguyên lý hoạt động của sản phẩm này

Nguyên lý hoạt động của thiết bị này dựa trên cơ chế lọc cơ học thuần túy, hoàn toàn không sử dụng điện năng hay các phản ứng hóa học phức tạp. Khi dòng lưu chất đi vào cổng vào của van, nó bắt buộc phải chảy qua một lưới lọc (mesh) nằm trong nhánh nghiêng của chữ Y.

Tại đây, các hạt cặn có kích thước lớn hơn mắt lưới sẽ bị giữ lại và rơi xuống phần bầu lọc. Trong khi đó, dòng lưu chất sạch sẽ tiếp tục xuyên qua lưới và đi ra cổng ra để cung cấp cho hệ thống phía sau.

Insight chuyên gia: Điểm ưu việt của sản phẩm này chính là thiết kế dòng chảy đi qua lưới lọc với diện tích bề mặt lớn, giúp giảm thiểu tối đa tình trạng sụt giảm áp suất (pressure drop) trong khi vẫn đảm bảo hiệu suất lọc tối ưu.

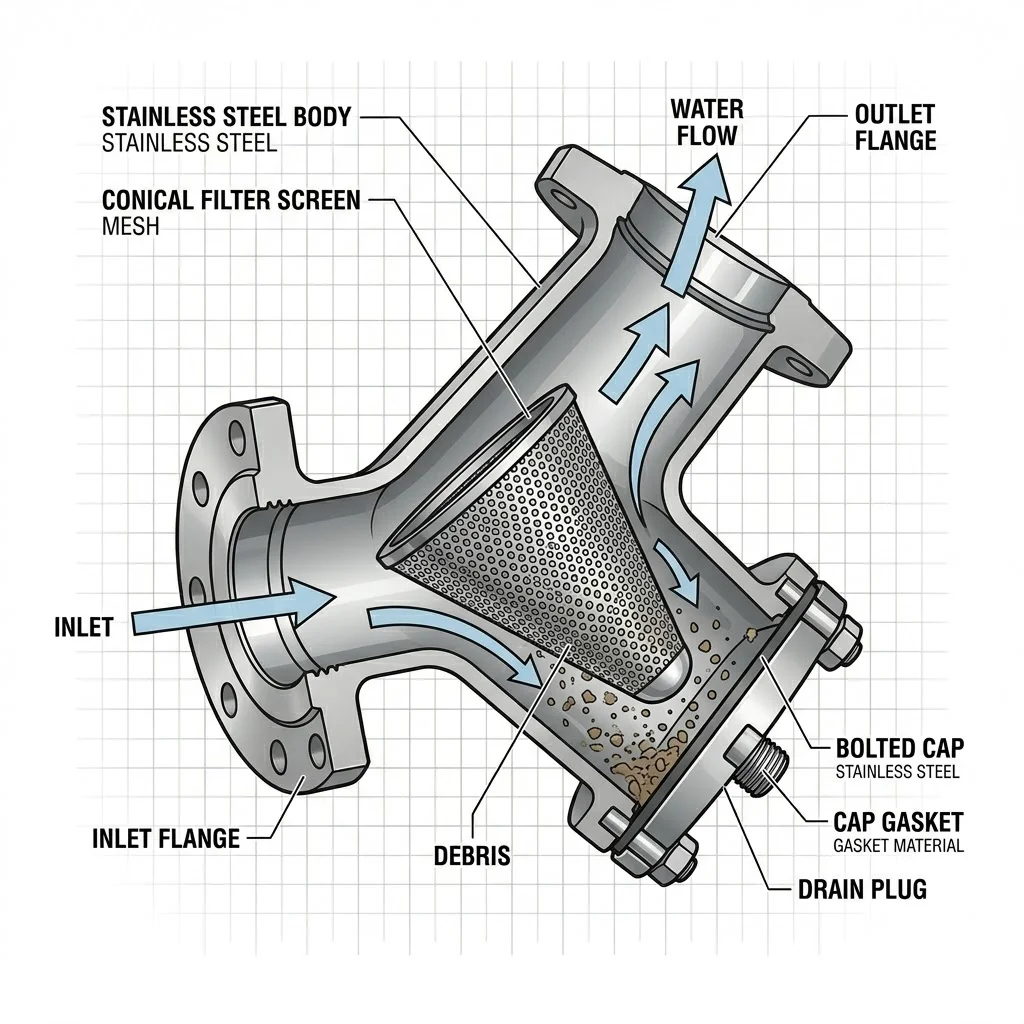

Phân tích chuyên sâu: Cấu tạo của Y lọc

Để hiểu tại sao thiết bị này lại bền bỉ và hiệu quả, chúng ta cần bóc tách các thành phần cấu tạo chính:

1. Thân lọc (Body): Thường được đúc nguyên khối. Thiết kế hình chữ Y cho phép phần chứa cặn nằm tách biệt với trục chính của dòng chảy, giúp cặn bẩn đọng lại tại "túi lọc" mà không gây cản trở lưu thông.

2. Lưới lọc (Screen/Mesh): Đây là bộ phận quan trọng nhất, thường làm từ thép không gỉ (Inox 304/316) để chống ăn mòn. Độ mịn của lưới được tính bằng đơn vị Mesh (số lỗ trên 1 inch linear).

3. Nắp đậy (Cap): Nằm ở cuối nhánh chữ Y, nắp này có thể tháo rời dễ dàng để vệ sinh lưới lọc mà không cần tháo toàn bộ thân van ra khỏi đường ống.

4. Gioăng làm kín (Gasket): Đảm bảo độ kín khít giữa nắp và thân van, ngăn chặn rò rỉ lưu chất ra môi trường ngoài.

Tại sao dễ vệ sinh? Nhờ thiết kế nắp tháo rời, người dùng chỉ cần xả áp, tháo nắp là có thể lấy lưới lọc ra để rửa sạch rác, giúp tiết kiệm đáng kể thời gian bảo trì định kỳ.

Phân loại Y lọc phổ biến hiện nay

Tùy vào môi trường làm việc và yêu cầu kỹ thuật, sản phẩm này được chia thành các nhóm chính:

Theo vật liệu chế tạo

• Y lọc Inox: Chịu được hóa chất, nhiệt độ cao và chống rỉ sét tuyệt đối, dùng trong thực phẩm, dược phẩm.

• Y lọc Gang: Phổ biến trong hệ thống PCCC, cấp thoát nước nhờ giá thành rẻ và chịu lực tốt.

• Y lọc Đồng: Thường dùng cho đường ống size nhỏ trong dân dụng và HVAC.

Theo kiểu kết nối

• Kết nối ren: Dùng cho các size nhỏ từ DN15 - DN50.

• Kết nối mặt bích: Dùng cho đường ống công nghiệp lớn từ DN50 đến DN300 hoặc lớn hơn, tuân theo các tiêu chuẩn quốc tế như ANSI, JIS, DIN, BS.

Thông số kỹ thuật quan trọng khi lựa chọn

Việc chọn sai thông số không chỉ làm giảm hiệu quả lọc mà còn có thể gây hỏng hóc hệ thống. Bạn cần chú ý:

• Kích thước (DN): Phải tương ứng với kích thước đường ống hiện có.

• Áp suất (PN): Thường là PN10, PN16, PN25... tùy thuộc vào áp lực máy bơm.

• Độ lọc (Mesh size): Mesh càng lớn thì lỗ lọc càng nhỏ.

• Nhiệt độ: Hệ thống hơi nóng yêu cầu vật liệu đặc biệt để tránh biến dạng.

Insight: Bạn không nên chọn lưới lọc quá mịn nếu không thực sự cần thiết, vì mesh càng nhỏ thì tần suất tắc nghẽn càng cao, dẫn đến sụt áp mạnh làm máy bơm phải làm việc nặng hơn.

So sánh Y type strainer với Basket Strainer (Lọc giỏ)

Kết luận: Nếu hệ thống của bạn yêu cầu sự nhỏ gọn và làm việc ở áp lực cao, Y lọc là sự lựa chọn số 1.

Vì sao nên lắp đặt Y lọc cho mọi hệ thống?

1. Bảo vệ tài sản: Máy bơm và van điều khiển có giá trị gấp hàng chục lần một chiếc Y lọc. Việc lắp lọc Y giúp kéo dài tuổi thọ của những thiết bị đắt tiền này.

2. Giảm chi phí vận hành: Hạn chế tối đa các ca hỏng hóc đột xuất, từ đó giảm chi phí nhân công và linh kiện thay thế.

3. Tối ưu chất lượng dòng chảy: Đảm bảo lưu chất đầu ra sạch, đạt tiêu chuẩn cho các quy trình sản xuất nhạy cảm.

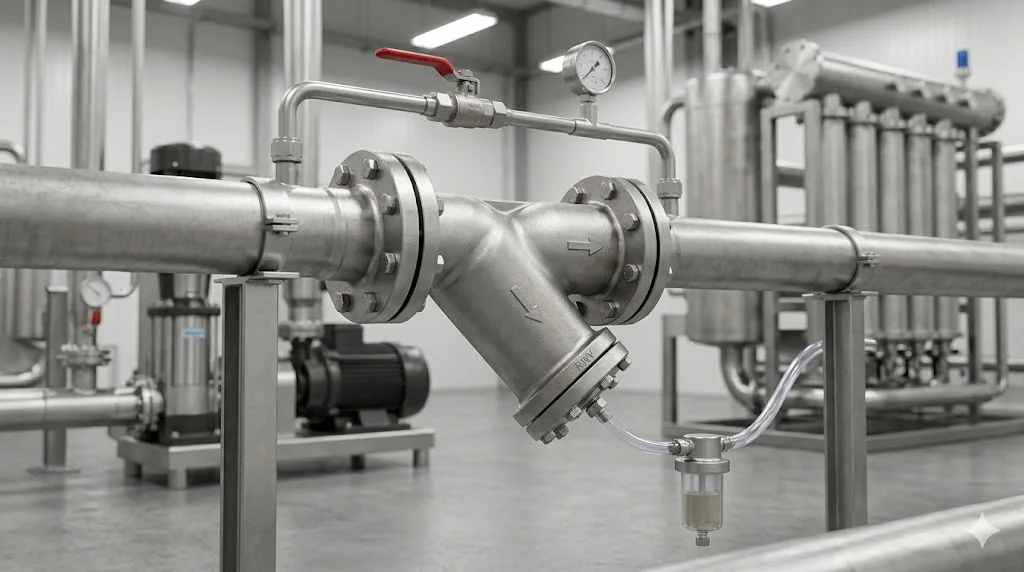

Ứng dụng thực tế và Sai lầm thường gặp

Ứng dụng:

• Hệ thống xử lý nước thải, nước cấp dân dụng.

• Hệ thống lò hơi, nồi hơi (Steam).

• Dây chuyền sản xuất hóa chất, dầu khí.

• Hệ thống điều hòa trung tâm HVAC.

Sai lầm thường gặp:

• Lắp ngược chiều: Mỗi van đều có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến cặn không rơi vào bầu lọc mà bị đẩy trực tiếp vào hệ thống.

• Quên vệ sinh định kỳ: Lưới lọc bị bịt kín sẽ làm tăng áp suất ngược, gây quá tải cho máy bơm.

• Chọn sai vật liệu: Dùng van gang cho hóa chất ăn mòn sẽ khiến thân van bị thủng sau một thời gian ngắn.

Checklist chọn mua Y lọc phù hợp

Trước khi đặt hàng, hãy kiểm tra danh mục sau:

• Lưu chất là gì? (Nước, hóa chất hay hơi nóng?).

• Áp suất tối đa bao nhiêu? (Để chọn PN phù hợp).

• Kích thước ống là bao nhiêu? (DN, Phi).

• Độ sạch yêu cầu? (Để chọn Mesh size cho lưới lọc).

• Tiêu chuẩn mặt bích? (JIS 10K, PN16 hay ANSI 150?).

FAQ: Câu hỏi thường gặp về Y lọc

1. Y type strainer dùng để làm gì?

Thiết bị dùng để lọc sạch các tạp chất rắn, rác thải trong đường ống để bảo vệ các thiết bị phía sau.

2. Nên lắp lọc Y ở vị trí nào?

Thường lắp ở đầu nguồn, ngay trước máy bơm, đồng hồ nước hoặc các loại van điều khiển.

3. Có thể lắp lọc Y theo chiều đứng không?

Có thể, nhưng dòng chảy phải đi từ trên xuống dưới để cặn bẩn tự động rơi vào bầu lọc nhờ trọng lực.

4. Bao lâu thì nên vệ sinh lưới lọc một lần?

Tùy vào độ sạch của nguồn nước. Thông thường nên kiểm tra định kỳ 3-6 tháng một lần hoặc khi thấy áp suất sau lọc giảm mạnh.

Kết luận

Trong một hệ thống đường ống chuyên nghiệp, Y type strainer đóng vai trò là "vệ sĩ" thầm lặng nhưng không thể thay thế. Việc đầu tư đúng loại Y lọc chất lượng không chỉ giúp hệ thống vận hành trơn tru mà còn là bài toán kinh tế thông minh, bảo vệ các thiết bị đắt tiền khỏi những rủi ro hỏng hóc không đáng có.
