DN25 Globe Valve: Giải Pháp Điều Tiết Lưu Lượng Chuyên Sâu Cho Hệ Thống Đường Ống

Bạn đã bao giờ gặp tình trạng hệ thống đường ống DN25 (phi 34mm) liên tục bị rò rỉ hoặc không thể kiểm soát chính xác lưu lượng dù đã khóa van? Thực tế tại các nhà máy nhiệt, hệ thống cấp thoát nước, sai lầm phổ biến nhất là sử dụng van bi (ball valve) hoặc van cổng (gate valve) cho mục đích điều tiết. Việc dùng sai chức năng không chỉ khiến dòng chảy không ổn định mà còn gây ra hiện tượng xâm thực, làm hỏng cánh van chỉ sau thời gian ngắn sử dụng.

Vấn đề nằm ở chỗ: Không phải loại van nào cũng được thiết kế để chịu đựng áp lực khi mở lửng. Để giải quyết triệt để bài toán điều phối dòng chảy, DN25 globe valve (van cầu DN25) chính là lựa chọn tối ưu nhất. Với cấu tạo đặc thù giúp thay đổi hướng dòng chảy và khả năng đóng cắt linh hoạt, loại van này đảm bảo hiệu suất vận hành bền bỉ. Bài viết này sẽ cung cấp cái nhìn từ A–Z về thông số, nguyên lý và cách lựa chọn van cầu DN25 chuẩn chuyên gia.

DN25 Globe Valve Là Gì?

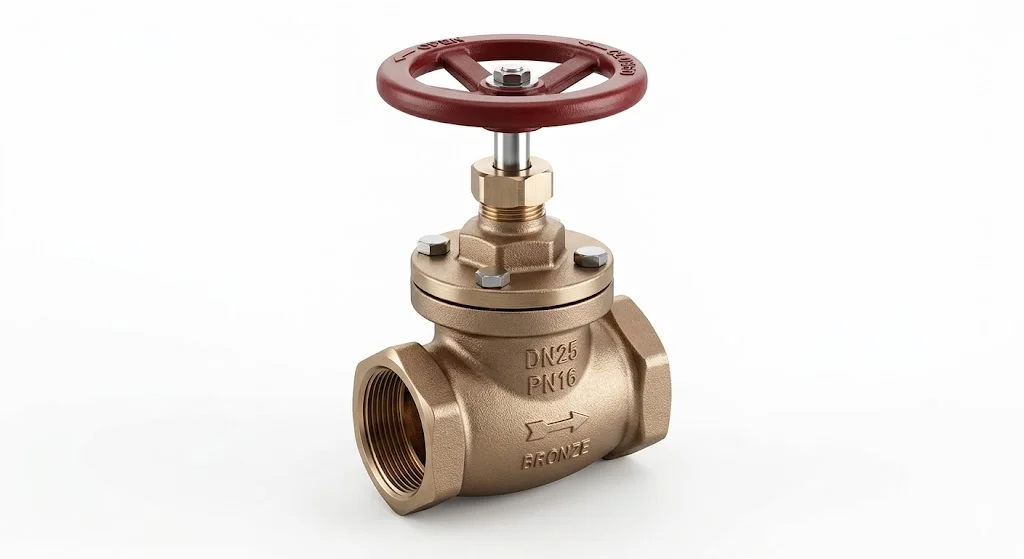

DN25 globe valve là dòng van công nghiệp có kích thước đường kính danh nghĩa (Diameter Nominal) là 25mm, tương đương với kích thước ống phi 34mm hoặc 1 inch. Trong kỹ thuật, thuật ngữ "Globe Valve" dùng để chỉ loại van có thân hình cầu, được thiết kế chuyên biệt cho nhiệm vụ điều tiết (throttling) và đóng ngắt dòng chảy của môi chất trong đường ống.

Khác với các dòng van thông thường, cấu tạo bên trong của van cầu DN25 buộc dòng chảy phải đổi hướng khi đi qua thân van. Sự đổi hướng này tạo ra một lực cản tự nhiên, cho phép người vận hành kiểm soát lưu lượng cực kỳ chính xác bằng cách thay đổi khoảng cách giữa đĩa van và ghế van (seat).

Trong các hệ thống hơi nóng (steam), khí nén hay hóa chất, van cầu DN25 đóng vai trò "trạm gác" quan trọng. Nó vượt trội hơn hẳn van bi hay van cổng ở khả năng chịu áp lực cao và duy trì độ kín khít tuyệt đối sau nhiều lần đóng mở.

Nguyên Lý Hoạt Động Của Globe Valve DN25

Nguyên lý cốt lõi của DN25 globe valve dựa trên chuyển động tịnh tiến của đĩa van. Khi người vận hành quay tay quay (handwheel), trục van sẽ truyền động làm đĩa van di chuyển theo phương thẳng đứng so với bề mặt ghế van.

1. Cơ chế điều tiết: Khi đĩa van hạ xuống nhưng không đóng hoàn toàn, khe hở giữa đĩa và ghế van tạo ra một tiết diện cho phép môi chất đi qua. Vì đĩa van di chuyển song song với hướng dòng chảy tại điểm tiếp xúc, việc điều chỉnh lưu lượng trở nên mịn và chính xác hơn nhiều so với các loại van xoay 90 độ.

2. Sự đổi hướng dòng chảy: Bên trong thân van cầu, dòng môi chất thường chuyển động theo hình chữ S. Dòng chảy đi từ dưới đĩa van lên hoặc ngược lại (tùy thiết kế), tạo ra một độ sụt áp nhất định. Chính độ sụt áp này giúp triệt tiêu năng lượng dư thừa, giúp dòng chảy sau van ổn định hơn, giảm thiểu hiện tượng rung lắc đường ống.

Nhờ cơ chế này, van cầu DN25 rất ít khi bị mòn không đều ở đĩa van – một nhược điểm chí tử của van cổng khi dùng để điều tiết.

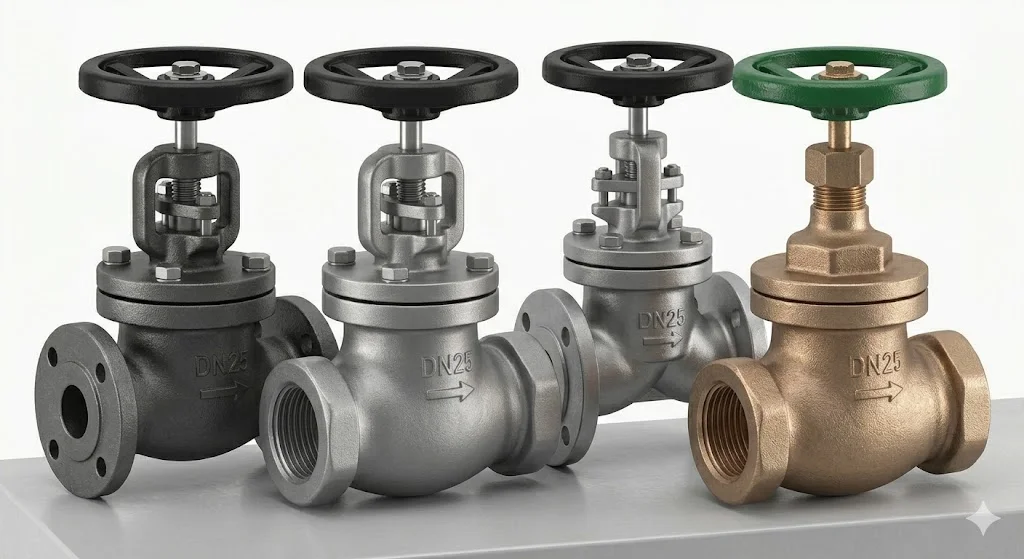

Phân Loại DN25 Globe Valve Phổ Biến

Để đạt hiệu quả kinh tế và kỹ thuật cao nhất, việc phân loại DN25 globe valve dựa trên vật liệu và kết nối là bước không thể bỏ qua:

Phân loại theo vật liệu

• Inox (Stainless Steel - SUS304/316): Lựa chọn hàng đầu cho môi trường hóa chất, thực phẩm hoặc hệ thống có tính ăn mòn cao. Ưu điểm là độ bền tuyệt vời và không bị gỉ sét.

• Gang (Cast Iron/Ductile Iron): Phổ biến trong hệ thống nước sạch, PCCC hoặc dầu nhờn. Đây là dòng van có chi phí tối ưu, chịu lực tốt nhưng dễ bị oxy hóa nếu dùng cho hóa chất.

• Đồng (Bronze/Brass): Thường dùng trong dân dụng hoặc các hệ thống khí nén nhỏ do tính dẻo và khả năng chịu nhiệt trung bình tốt.

Phân loại theo kiểu kết nối

• Kết nối ren (Threaded): Phù hợp cho đường ống DN25 vì kích thước nhỏ, dễ dàng lắp đặt và bảo trì nhanh chóng.

• Kết nối mặt bích (Flanged): Dành cho các hệ thống yêu cầu độ kín cao, chịu áp suất lớn và độ rung động mạnh. Các tiêu chuẩn mặt bích thường gặp là JIS 10K, ANSI 150, DIN PN16.

Phân loại theo thiết kế thân

• Straight pattern (Dạng thẳng): Phổ biến nhất, dùng cho các đoạn ống thẳng.

• Angle pattern (Dạng chữ L): Vừa làm van, vừa làm cút chuyển hướng 90 độ, giúp giảm số lượng mối nối trong hệ thống.

• Y-pattern (Dạng chữ Y): Thiết kế này giúp giảm thiểu độ sụt áp (pressure drop) so với dòng truyền thống, thường dùng trong các hệ thống đòi hỏi lưu lượng lớn nhưng vẫn cần điều tiết.

Thông Số Kỹ Thuật Cần Biết

Lựa chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến hỏng hóc hệ thống. Đối với DN25 globe valve, bạn cần đặc biệt lưu ý các chỉ số sau:

Insight chuyên gia: Nếu bạn sử dụng van cho hệ thống hơi nóng (Steam), hãy ưu tiên chọn vật liệu thân thép hoặc inox với đệm làm kín bằng kim loại để chịu được sốc nhiệt. Việc dùng đệm cao su hoặc nhựa trong môi trường nhiệt độ cao sẽ khiến van bị biến dạng và rò rỉ chỉ sau vài ngày vận hành.

So Sánh DN25 Globe Valve Với Các Loại Van Khác

Tại sao bạn nên chọn van cầu dn25 thay vì các loại van khác? Hãy nhìn vào bảng so sánh dưới đây:

1. So với Gate Valve (Van cổng): Van cổng chỉ có chức năng đóng hoặc mở hoàn toàn. Nếu dùng van cổng để điều tiết, đĩa van sẽ bị "chém" bởi dòng chảy, dẫn đến hư hỏng nhanh chóng. Van cầu DN25 thắng tuyệt đối ở khả năng kiểm soát lưu lượng.

2. So với Ball Valve (Van bi): Van bi đóng mở rất nhanh (chỉ cần quay 90 độ), nhưng rất khó để căn chỉnh chính xác lưu lượng ở mức 10% hay 20%. Van cầu với trục ren cho phép tinh chỉnh từng milimet hành trình của đĩa van.

3. So với Butterfly Valve (Van bướm): Van bướm thường nhẹ và rẻ hơn, nhưng ở kích thước nhỏ như DN25, van bướm không mang lại độ kín khít và khả năng chịu áp lực cao như van cầu.

Kết luận: Khi ưu tiên hàng đầu là độ chính xác và khả năng điều tiết, không có đối thủ nào vượt qua được van cầu.

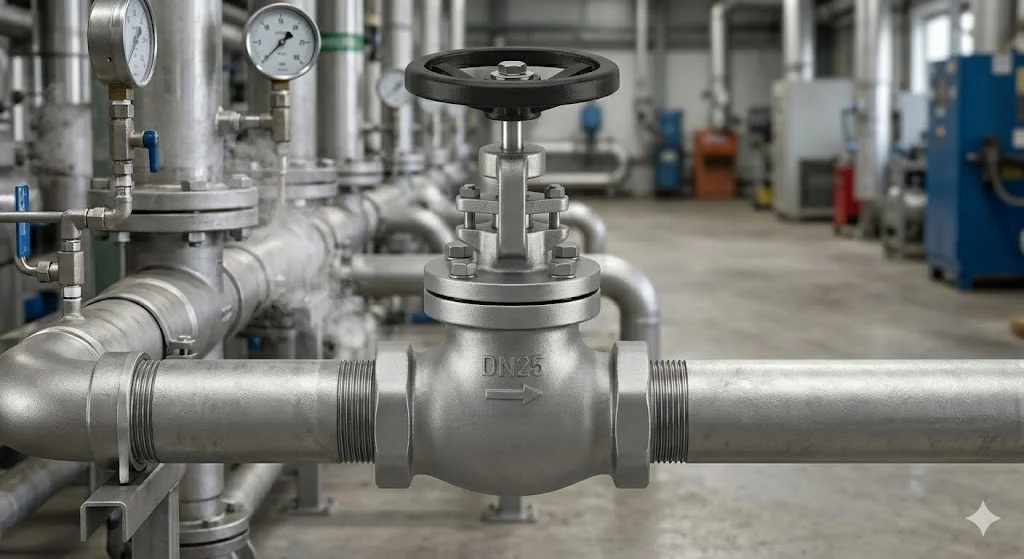

Van Cầu DN25 Dùng Khi Nào?

Bạn nên ưu tiên lắp đặt van cầu DN25 trong các kịch bản thực tế sau:

• Hệ thống lò hơi, nồi hơi: Đây là ứng dụng kinh điển nhất. Van cầu chịu được nhiệt độ và áp suất cực cao của hơi bão hòa, giúp điều chỉnh lượng hơi cấp vào máy móc sản xuất.

• Hệ thống xử lý nước và hóa chất: Khi cần pha trộn các dung dịch theo tỷ lệ chính xác, van cầu DN25 giúp người vận hành kiểm soát lưu lượng đầu ra một cách tỉ mỉ.

• Hệ thống khí nén: Đảm bảo áp suất đầu ra ổn định, không bị sụt áp đột ngột khi thay đổi nhu cầu sử dụng.

• Hệ thống dầu truyền nhiệt: Khả năng đóng kín tuyệt đối giúp ngăn chặn nguy cơ cháy nổ và thất thoát môi chất đắt tiền.

Sai Lầm Thường Gặp Khi Sử Dụng

Dù là một thiết bị bền bỉ, van cầu DN25 vẫn có thể hỏng hóc nếu mắc phải các sai lầm sau:

1. Lắp ngược chiều dòng chảy: Trên thân van cầu luôn có mũi tên chỉ hướng dòng chảy. Nếu lắp ngược, áp lực môi chất sẽ đè lên trên đĩa van, làm tăng lực khi mở và có thể gây rung giật mạnh.

2. Siết tay quay quá chặt: Nhiều người có thói quen dùng xà beng hoặc cánh tay đòn để siết van. Điều này dễ làm hỏng bề mặt ghế van hoặc cong trục van.

3. Dùng sai môi chất: Sử dụng van gang cho hóa chất ăn mòn mạnh sẽ khiến thân van bị thủng trong thời gian ngắn.

4. Bỏ qua bảo trì: Không tra mỡ vào trục van định kỳ khiến trục bị kẹt, rỉ sét, gây khó khăn cho việc vận hành thủ công.

Hướng Dẫn Cách Chọn Van Cầu DN25 Chuẩn

Để chọn được một chiếc van chất lượng, hãy bám sát checklist sau:

• Bước 1: Xác định môi chất. (Nước, hơi, dầu hay hóa chất?)

• Bước 2: Kiểm tra áp suất vận hành. (Thường là PN16 cho công nghiệp nhẹ và PN25/40 cho hệ thống áp lực cao).

• Bước 3: Chọn kiểu kết nối. (Ống của bạn dùng ren hay mặt bích? Tiêu chuẩn mặt bích là gì?)

• Bước 4: Nhiệt độ tối đa. (Đảm bảo vật liệu làm kín chịu được mức nhiệt này).

• Bước 5: Thương hiệu uy tín. (Ưu tiên các dòng van có chứng chỉ CO/CQ rõ ràng để đảm bảo an toàn).

Hướng dẫn lắp đặt & vận hành

Khi lắp đặt, hãy đảm bảo vệ sinh sạch sẽ đường ống để tránh cát, xỉ hàn kẹt vào ghế van. Luôn để van ở trạng thái đóng khi lắp đặt để bảo vệ đĩa van. Sau khi lắp, hãy thực hiện bài kiểm tra áp suất (hydrotest) để đảm bảo các mối nối không bị rò rỉ trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp (FAQ)

1. DN25 globe valve là bao nhiêu inch?

DN25 tương đương với kích thước ống 1 inch (phi 34mm theo cách gọi dân dụng tại Việt Nam).

2. Van cầu DN25 có dùng cho nước nóng được không?

Hoàn toàn được. Tuy nhiên, bạn nên chọn vật liệu inox hoặc đồng để tránh gỉ sét và đảm bảo tuổi thọ cao trong môi trường nhiệt.

3. Tại sao dùng van cầu lại bị sụt áp nhiều hơn van bi?

Do cấu tạo bên trong bắt buộc dòng chảy phải đổi hướng 90 độ hai lần, tạo ra lực cản lớn hơn. Đây là đặc tính kỹ thuật đánh đổi để lấy khả năng điều tiết chính xác.

4. Nên chọn van cầu DN25 inox hay gang?

Nếu ngân sách cho phép và môi trường có tính axit/kiềm nhẹ, hãy chọn inox. Nếu chỉ dùng cho nước sạch hoặc hơi nóng thông thường với áp suất vừa phải, van gang là lựa chọn tiết kiệm hơn.

Kết luận

Việc lựa chọn DN25 globe valve không chỉ đơn thuần là mua một thiết bị đóng ngắt, mà là đầu tư vào sự ổn định và an toàn của toàn bộ hệ thống đường ống. Với khả năng điều tiết lưu lượng vượt trội, độ bền cao và tính linh hoạt trong nhiều môi trường, đây là giải pháp "vàng" cho các kỹ sư vận hành.

Đừng để những lỗi rò rỉ nhỏ làm gián đoạn dây chuyền sản xuất của bạn. Hãy chọn đúng loại van, đúng thông số ngay từ đầu để tối ưu hóa chi phí vận hành lâu dài.
