Cấu tạo van tiết lưu khí nén: Chìa khóa kiểm soát tốc độ hệ thống tự động

Bạn đã bao giờ gặp tình trạng xy lanh khí nén lao đi quá nhanh gây va đập mạnh, hoặc chuyển động giật cục, không ổn định? Nguyên nhân phổ biến nhất không nằm ở máy nén khí hay bản thân xy lanh, mà xuất phát từ việc người vận hành chưa hiểu rõ hoặc cấu tạo van tiết lưu khí nén bị lắp đặt, điều chỉnh sai lệch.

Khi mất kiểm soát tốc độ dòng khí, hiệu suất dây chuyền sẽ sụt giảm nghiêm trọng, thậm chí gây hư hỏng cơ cấu cơ khí. Để làm chủ hệ thống, bạn cần đi sâu vào tìm hiểu cấu trúc bên trong của thiết bị này. Bài viết dưới đây sẽ phân tích chi tiết từ định nghĩa đến cấu tạo của loại van này, giúp bạn tối ưu hóa mọi chuyển động trong hệ thống kỹ thuật của mình.

Van tiết lưu khí nén là gì? Định nghĩa chuẩn kỹ thuật

Trong hệ thống điều khiển bằng khí nén, van tiết lưu (Pneumatic Throttle Valve) là thiết bị có chức năng điều chỉnh lưu lượng (thể tích dòng khí) đi qua van trong một đơn vị thời gian.

Mục đích cốt lõi của thiết bị này là kiểm soát tốc độ của cơ cấu chấp hành (thường là xy lanh hoặc motor khí). Bằng cách siết chặt hay mở rộng đường đi của khí nén, van cho phép xy lanh di chuyển nhanh hay chậm theo ý muốn của người thiết kế, đảm bảo quy trình sản xuất diễn ra nhịp nhàng và an toàn.

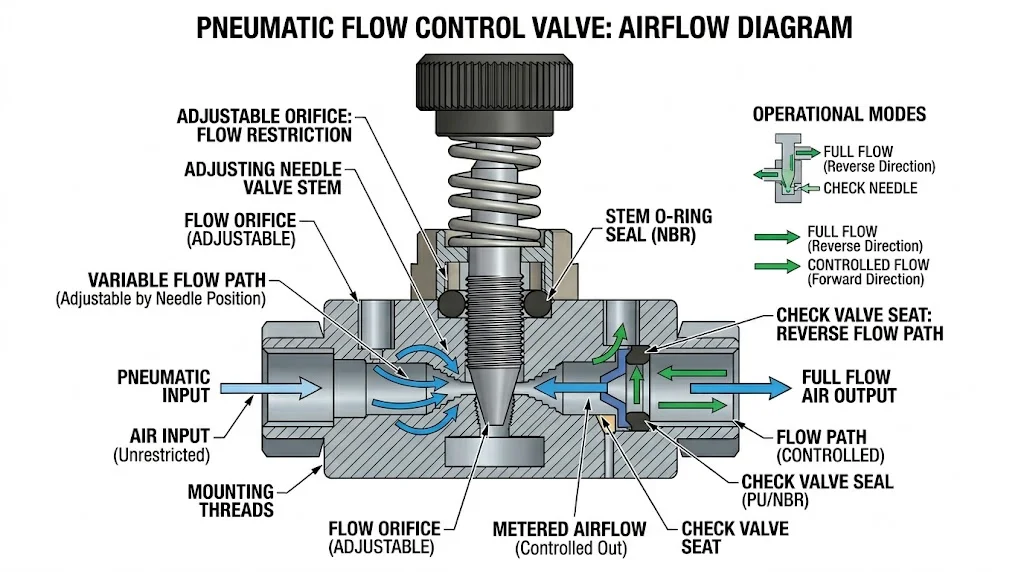

Nguyên lý hoạt động của van tiết lưu khí nén

Mọi dòng van tiết lưu đều hoạt động dựa trên một nguyên lý vật lý đơn giản: Thay đổi tiết diện dòng chảy.

Khi khí nén đi vào cổng vào, nó sẽ phải đi qua một khe hẹp được tạo ra bởi kim van và thân van. Khi bạn vặn núm điều chỉnh:

• Vặn theo chiều kim đồng hồ: Kim van đi xuống, thu hẹp tiết diện đường ống, lượng khí đi qua ít đi làm tốc độ xy lanh giảm xuống.

• Vặn ngược chiều kim đồng hồ: Kim van rút lên, mở rộng tiết diện, khí nén thoát ra nhiều hơn giúp tốc độ xy lanh tăng lên.

Insight chuyên gia: Việc hiểu rõ nguyên lý này giúp bạn tránh được sai lầm khi cố gắng tăng áp suất bằng van tiết lưu. Hãy nhớ, van tiết lưu chỉ thay đổi lưu lượng (tốc độ), không phải thay đổi áp suất hệ thống (lực).

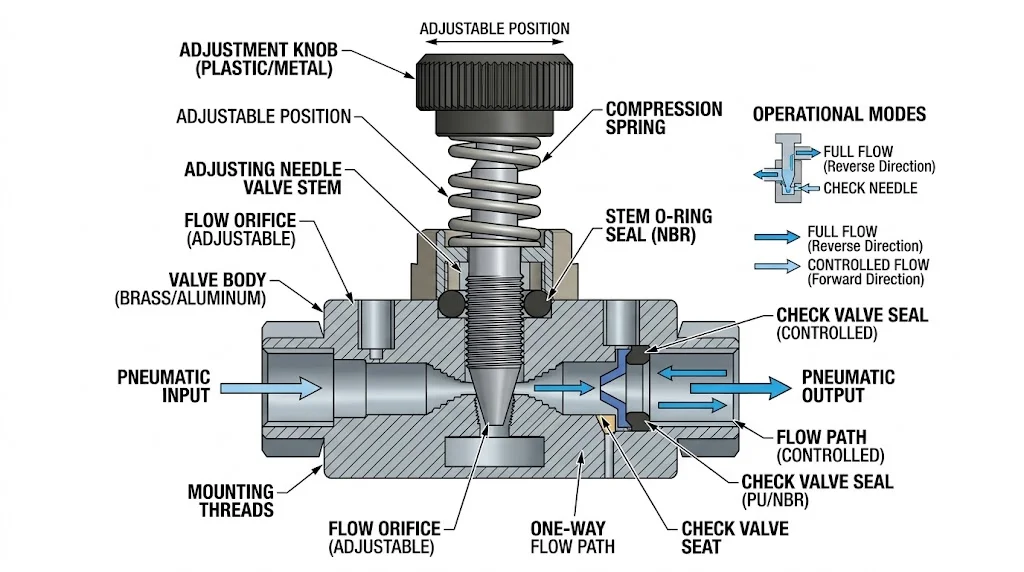

Phân tích chuyên sâu: Cấu tạo van tiết lưu khí nén gồm những gì?

Đây là phần quan trọng nhất để bạn nhận diện chất lượng và khả năng vận hành của thiết bị. Một cấu tạo van tiết lưu nén khí tiêu chuẩn bao gồm các bộ phận cơ bản sau:

1. Thân van (Body)

Thân van thường được đúc từ đồng thau mạ niken hoặc nhựa kỹ thuật cao cấp. Nó đóng vai trò là khung xương bảo vệ các bộ phận bên trong và chịu áp suất trực tiếp từ dòng khí. Thân van tốt phải chịu được áp suất cao mà không bị biến dạng hay rò rỉ.

2. Kim van điều chỉnh (Needle)

Đây là "trái tim" của cấu tạo của loại van này. Kim van có hình dạng thuôn nhọn về phía đầu. Độ tinh xảo của kim van quyết định khả năng điều chỉnh lưu lượng có mịn và chính xác hay không.

3. Núm vặn điều chỉnh (Adjustment Knob)

Bộ phận nằm bên ngoài giúp người dùng thao tác. Một số dòng cao cấp có thêm cơ chế khóa (Lock nut) để cố định vị trí kim van sau khi chỉnh, tránh tình trạng rung động máy làm sai lệch thông số.

4. Lò xo (Spring)

Giúp duy trì sự ổn định của kim van và tạo lực phản hồi khi điều chỉnh, đảm bảo kim không bị xê dịch tự do dưới áp lực khí nén cao.

5. Gioăng làm kín (O-ring/Seals)

Thường làm bằng cao su NBR hoặc Viton. Nhiệm vụ của gioăng là đảm bảo khí nén không bị rò rỉ ra môi trường bên ngoài theo đường núm vặn.

6. Cổng vào và cổng ra (Inlet/Outlet)

Nơi kết nối với dây hơi hoặc trực tiếp vào xy lanh. Hiện nay, các loại van tiết lưu thường tích hợp sẵn đầu nối nhanh (One-touch fittings) để tiện lợi cho việc lắp đặt.

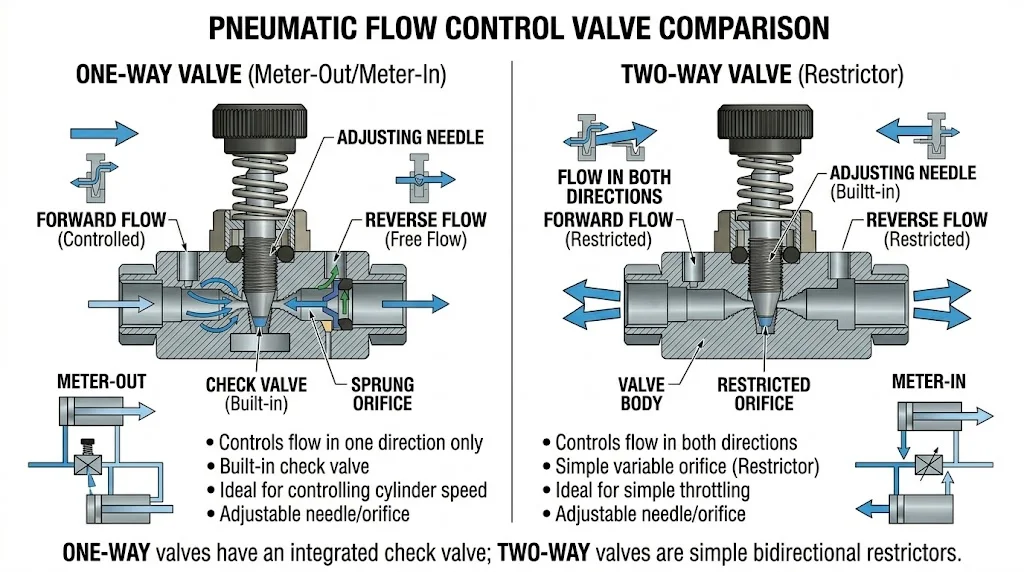

Phân loại van tiết lưu khí nén phổ biến

Dựa trên cấu tạo và nhu cầu điều khiển, thị trường phân ra hai dòng chính:

Van tiết lưu một chiều (One-way Flow Control)

Đây là loại phổ biến nhất. Cấu tạo van tiết lưu khí nén một chiều tích hợp thêm một van một chiều (check valve) bên trong.

• Nguyên lý: Nó chỉ tiết lưu dòng khí đi theo một chiều, chiều ngược lại khí nén sẽ đi qua van một chiều và thoát ra hoàn toàn (không bị cản).

• Ứng dụng: Thường lắp trực tiếp vào cổng xy lanh để điều khiển tốc độ hành trình đi ra hoặc đi về một cách độc lập.

Van tiết lưu hai chiều (Two-way Flow Control)

Loại này không có van một chiều đi kèm.

• Nguyên lý: Khí đi từ hướng nào cũng đều bị tiết lưu như nhau qua khe hẹp của kim van.

• Ứng dụng: Thường dùng trong các mạch khí nén đơn giản hoặc điều khiển tốc độ chung cho cả hệ thống.

Thông số kỹ thuật quan trọng khi chọn mua

Hiểu cấu tạo của loại van này là chưa đủ, bạn cần lưu ý các thông số sau để thiết bị hoạt động hiệu quả:

• Áp suất làm việc: Thường từ 0.1 - 1.0 MPa. Nếu áp suất vượt ngưỡng, gioăng làm kín có thể bị hỏng.

• Lưu lượng (Flow rate): Khả năng thông khí tối đa của van khi mở hoàn toàn.

• Kích thước ren: Các chuẩn phổ biến như M5, 1/8", 1/4", 3/8", 1/2".

• Nhiệt độ môi trường: Thường từ -5 đến 60°C.

Insight: Nếu bạn chọn van có kích thước ren quá nhỏ so với yêu cầu của xy lanh, dù mở hết cỡ van, xy lanh vẫn di chuyển rất chậm do "nút thắt cổ chai" ngay tại thân van.

Vì sao cấu tạo ảnh hưởng trực tiếp đến hiệu suất?

Sự khác biệt giữa một chiếc van rẻ tiền và van cao cấp nằm ở độ hoàn thiện của cấu tạo:

1. Độ nhọn của kim van: Kim van càng có độ dốc mịn thì dải điều chỉnh càng rộng, giúp bạn chỉnh được những tốc độ cực chậm mà không bị giật.

2. Chất liệu gioăng: Gioăng tốt giúp van giữ kín khí ngay cả sau hàng triệu lần đóng mở, tránh lãng phí khí nén và bảo vệ áp suất hệ thống.

3. Độ bền thân van: Thân van bằng đồng mạ niken chống oxy hóa tốt hơn nhựa, đặc biệt trong môi trường nhà máy có độ ẩm cao hoặc hóa chất.

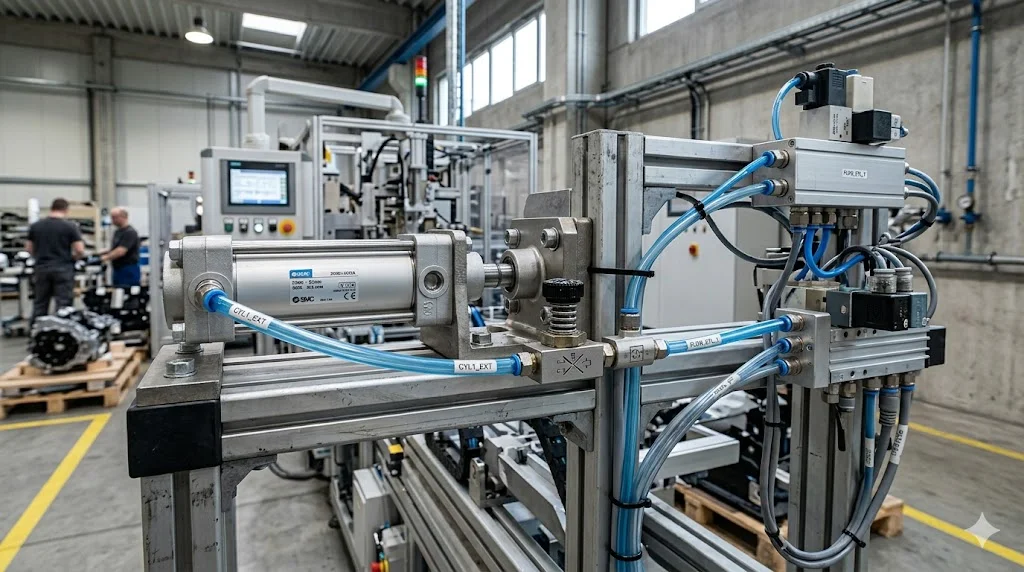

Ứng dụng thực tế và Sai lầm thường gặp

Ứng dụng:

• Kiểm soát tốc độ đóng/mở cửa tự động.

• Điều chỉnh nhịp độ tay gắp robot trong dây chuyền đóng gói.

• Kiểm soát tốc độ ép của máy dập khí nén.

Sai lầm thường gặp:

• Lắp sai chiều: Đối với van tiết lưu một chiều, nếu lắp ngược, bạn sẽ không thể điều chỉnh được tốc độ như ý muốn.

• Vặn quá mạnh tay: Khi kim van đã chạm đáy, nếu tiếp tục siết mạnh sẽ làm hỏng đầu kim và bề mặt tiếp xúc của thân van, khiến van không còn kín hoàn toàn.

• Không bảo trì: Bụi bẩn và dầu máy khô bám vào kim van làm kẹt hoặc mất độ chính xác khi điều tiết.

Hướng dẫn điều chỉnh van tiết lưu khí nén đúng cách

Để đạt được tốc độ xy lanh mong muốn mà không gây hại cho thiết bị, hãy tuân theo các bước sau:

1. Xác định chiều dòng khí: Kiểm tra mũi tên ký hiệu trên thân van để lắp đúng hướng (đối với van 1 chiều).

2. Đóng van hoàn toàn: Vặn núm theo chiều kim đồng hồ cho đến khi dừng (không siết mạnh).

3. Mở hệ thống khí: Cho xy lanh hoạt động.

4. Điều chỉnh từ từ: Vặn ngược chiều kim đồng hồ từng chút một cho đến khi xy lanh đạt tốc độ yêu cầu.

5. Siết đai ốc khóa: Sau khi chỉnh xong, siết đai ốc khóa để cố định vị trí núm vặn.

FAQ: Câu hỏi thường gặp về cấu tạo van tiết lưu khí nén

1. Van tiết lưu khí nén có thay thế được van giảm áp không?

Không. Van tiết lưu dùng để điều chỉnh tốc độ (lưu lượng), còn van giảm áp dùng để điều chỉnh lực ép (áp suất).

2. Tại sao xy lanh chạy không đều dù đã có van tiết lưu?

Có thể do bụi bẩn kẹt trong kim van hoặc do áp suất nguồn cấp không ổn định. Hãy kiểm tra lại bộ lọc khí trước van.

3. Có cần bảo trì van tiết lưu định kỳ không?

 Có. Bạn nên kiểm tra rò rỉ và độ nhạy của núm vặn mỗi 3-6 tháng để đảm bảo độ chính xác cho dây chuyền.

Kết luận

Hiểu rõ cấu tạo van tiết lưu khí nén không chỉ giúp bạn xử lý nhanh các sự cố về tốc độ xy lanh mà còn là cơ sở để thiết kế một hệ thống khí nén vận hành trơn tru, bền bỉ. Một chiếc van chất lượng với kim chỉnh tinh xảo và gioăng kín khít sẽ là khoản đầu tư xứng đáng cho hiệu suất nhà máy.
