Van bướm DN40: Giải pháp tối ưu cho hệ thống đường ống công nghiệp

Trong quá trình lắp đặt và vận hành các hệ thống đường ống như nước sạch, PCCC (Phòng cháy chữa cháy) hay HVAC, việc lựa chọn loại van điều tiết phù hợp luôn là bài toán khiến nhiều kỹ sư và nhà thầu đau đầu. Bạn cần một thiết bị có thiết kế gọn nhẹ, dễ dàng lắp đặt trong không gian hẹp nhưng vẫn phải đảm bảo mức giá thành hợp lý để tối ưu hóa ngân sách dự án.

Tuy nhiên, thị trường hiện nay có quá nhiều chủng loại từ van cổng, van bi đến van cầu, khiến việc xác định liệu van bướm DN40 có phải là lựa chọn đúng đắn hay không trở nên khó khăn. Nếu chọn sai, hệ thống có thể đối mặt với nguy cơ rò rỉ, sụt áp hoặc hư hỏng sớm, gây lãng phí thời gian và tiền bạc. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất kỹ thuật, so sánh ưu nhược điểm và hướng dẫn cách chọn đúng loại van DN40 phù hợp nhất với nhu cầu thực tế.

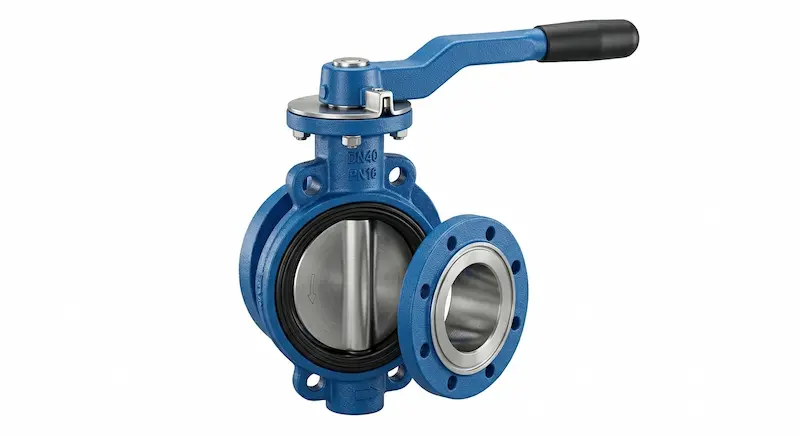

Van bướm DN40 là gì? Định nghĩa và thông số kích thước

Van bướm DN40 là một dòng van công nghiệp có kích thước đường kính danh nghĩa (Nominal Diameter) là 40mm, tương đương với kích thước ống ngoài khoảng 48mm (1.5 inch). Loại van này được thiết kế để thực hiện nhiệm vụ đóng, mở hoặc điều tiết lưu lượng dòng chảy thông qua một đĩa van xoay quanh trục.

Để hiểu một cách trực quan, tên gọi "van bướm" xuất phát từ hình dạng của đĩa van. Khi vận hành, đĩa van xoay 90 độ giống như cánh bướm đang chuyển động để ngăn chặn hoặc cho phép dòng chất lỏng đi qua. Ký hiệu DN40 giúp các kỹ sư nhanh chóng xác định được kích cỡ lắp đặt tương ứng với các tiêu chuẩn đường ống quốc tế, đảm bảo sự đồng bộ trong thiết kế và thi công hệ thống.

Nguyên lý hoạt động và cấu tạo chi tiết của van bướm

Cấu tạo của một chiếc van bướm tiêu chuẩn bao gồm 4 thành phần cốt lõi: Thân van (Body), Đĩa van (Disc), Trục van (Stem) và Gioăng làm kín (Seat). Mỗi bộ phận phối hợp chặt chẽ với nhau để tạo ra một cơ chế đóng ngắt linh hoạt.

Nguyên lý hoạt động của van dựa trên chuyển động quay. Khi ta tác động lực vào tay gạt hoặc bộ điều khiển, trục van sẽ truyền lực làm đĩa van xoay một góc 90 độ:

• Trạng thái mở: Đĩa van nằm song song với hướng dòng chảy, cho phép lưu chất đi qua với lực cản thấp nhất.

• Trạng thái đóng: Đĩa van xoay vuông góc với đường ống, ép sát vào gioăng làm kín để ngăn chặn hoàn toàn dòng chảy.

Insight chuyên gia: Điểm khác biệt lớn nhất của van bướm so với van bi là đĩa van luôn nằm trong dòng chảy. Điều này mang lại ưu điểm về khả năng điều tiết tương đối (tiết lưu) bằng cách cố định đĩa van ở các góc mở khác nhau, đồng thời giúp van có trọng lượng nhẹ hơn nhiều so với các dòng van cùng kích cỡ khác.

Các loại van bướm phổ biến nhất hiện nay

Tùy vào môi trường lưu chất và mức độ tự động hóa của hệ thống, người ta phân loại van bướm theo ba tiêu chí chính:

Phân loại theo bộ điều khiển

• Tay gạt: Đây là loại phổ biến nhất cho kích cỡ DN40. Thao tác thủ công nhanh gọn, chi phí thấp, phù hợp cho các vị trí dễ tiếp cận.

• Tay quay (Vô lăng): Thường dùng khi áp lực dòng chảy lớn hoặc yêu cầu đóng mở từ từ để tránh hiện tượng sốc áp.

• Điều khiển điện/khí nén: Sử dụng trong các hệ thống tự động hóa (Smart Building, nhà máy sản xuất), cho phép điều khiển từ xa qua tín hiệu PLC.

Phân loại theo vật liệu

• Thân gang, đĩa inox: Sự kết hợp hoàn hảo giữa độ bền và kinh tế, thường dùng cho nước sạch, PCCC.

• Toàn thân inox (304, 316): Chuyên dùng cho môi trường hóa chất ăn mòn hoặc thực phẩm y tế.

• Nhựa (PVC, UPVC): Trọng lượng siêu nhẹ, chống ăn mòn hóa học cực tốt nhưng chịu nhiệt kém hơn kim loại.

Phân loại theo kiểu kết nối

• Kiểu Wafer (Kẹp giữa): Thiết kế mỏng, chỉ cần kẹp giữa hai mặt bích đường ống. Đây là giải pháp tiết kiệm không gian tối ưu nhất.

• Kiểu Lug (Tai ren): Có các lỗ bắt bu lông trực tiếp trên thân van, giúp cố định chắc chắn hơn trong các hệ thống có độ rung lắc cao.

Insight: Thực tế tại các công trình dân dụng và công nghiệp nhẹ, hơn 70% lựa chọn rơi vào dòng van bướm gang tay gạt DN40 nhờ tính đa năng và chi phí cực kỳ cạnh tranh.

Thông số kỹ thuật chi tiết của van bướm DN40

Để đảm bảo hệ thống vận hành an toàn, bạn cần nắm vững các thông số kỹ thuật định mức sau đây trước khi mua hàng:

• Kích thước danh định: DN40 (1.5" - Phi 48mm).

• Áp suất làm việc: Thường đạt chuẩn PN10 hoặc PN16 (10-16 bar).

• Dải nhiệt độ: Phụ thuộc vào vật liệu gioăng (Seat). Gioăng EPDM thường chịu từ -10°C đến 120°C (dùng cho nước), trong khi gioăng PTFE (Teflon) có thể chịu nhiệt cao hơn và kháng hóa chất tốt hơn.

• Tiêu chuẩn mặt bích kết nối: JIS (Nhật Bản), DIN (Đức), ANSI (Mỹ) hoặc BS (Anh). Việc kiểm tra tiêu chuẩn này cực kỳ quan trọng để đảm bảo van lắp vừa với mặt bích có sẵn trên ống.

Việc hiểu rõ vì sao chọn gioăng EPDM cho nước sạch (đàn hồi tốt, rẻ) hay PTFE cho hóa chất (chống ăn mòn tuyệt đối) sẽ giúp bạn tránh được những hỏng hóc lặt vặt nhưng gây phiền toái lớn trong quá trình vận hành.

So sánh van bướm DN40 với van bi và van cổng

Tại sao bạn nên chọn van bướm thay vì các dòng van khác ở kích cỡ DN40? Hãy xem bảng so sánh dưới đây:

Kết luận: Van bướm là "ông vua" trong các hệ thống ưu tiên về chi phí và không gian lắp đặt. Tuy nhiên, nếu bạn cần một loại van có độ kín tuyệt đối 100% hoặc không gây sụt áp cho dòng chảy, van bi có thể là lựa chọn thay thế dù đắt đỏ hơn.

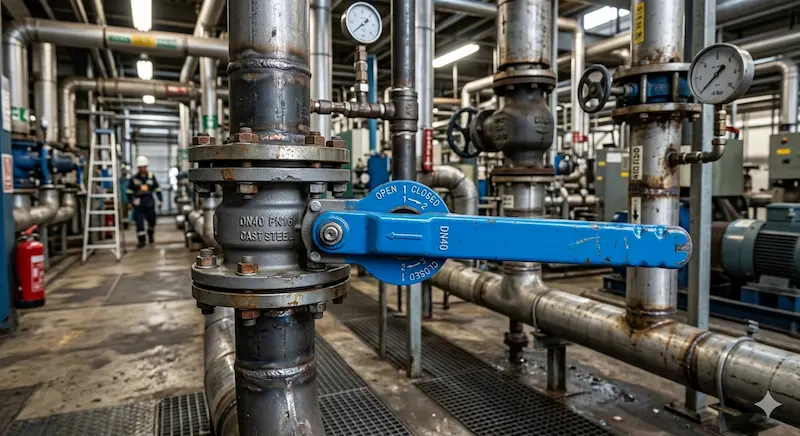

Ứng dụng thực tế: Khi nào nên lắp đặt van bướm DN40?

Nhờ thiết kế thông minh, van bướm xuất hiện dày đặc trong các dự án thực tế:

1. Hệ thống cấp thoát nước: Dùng làm van chặn hoặc van điều tiết tại các nhánh ống phụ của tòa nhà, khách sạn.

2. Hệ thống HVAC: Kiểm soát dòng nước lạnh/nóng trong các đường ống điều hòa trung tâm nhờ khả năng đóng mở nhanh.

3. Hệ thống PCCC: Do đặc thù yêu cầu lắp đặt số lượng lớn van trên các trục ống, van bướm giúp giảm tải trọng lên hệ thống giá đỡ và tiết kiệm ngân sách đáng kể.

4. Xử lý nước thải: Sử dụng các dòng van bướm thân gang đĩa inox để chống lại sự ăn mòn nhẹ từ tạp chất trong nước thải sinh hoạt.

Lý do chính: Sự kết hợp giữa tính nhẹ nhàng khi lắp đặt và khả năng vận hành ổn định trong thời gian dài khiến DN40 trở thành kích cỡ "quốc dân" trong giới cơ điện lạnh.

Những sai lầm phổ biến khi lựa chọn và lắp đặt

Nhiều khách hàng thường gặp sự cố sau khi lắp đặt do mắc phải các lỗi cơ bản sau:

• Sai vật liệu: Sử dụng van thân gang cho hệ thống dẫn hóa chất mạnh dẫn đến việc thân van bị ăn mòn thủng chỉ sau vài tháng.

• Sai chuẩn mặt bích: Lắp van chuẩn JIS vào mặt bích chuẩn DIN khiến các lỗ bu lông không khớp nhau, dẫn đến việc phải khoan lại mặt bích, làm yếu cấu trúc đường ống.

• Bỏ qua áp suất: Dùng van PN10 cho hệ thống bơm cao áp có áp suất đỉnh lên tới 15 bar, gây biến dạng đĩa van hoặc nổ gioăng.

• Lắp đặt sai tư thế: Không mở hoàn toàn đĩa van khi siết bu lông mặt bích, khiến đĩa van bị kẹt hoặc rách gioăng ngay khi vừa vận hành.

Checklist: Hướng dẫn chọn mua van bướm đúng chuẩn

Để đảm bảo mua được sản phẩm chất lượng và phù hợp, hãy kiểm tra theo danh sách sau:

1. Xác định môi trường: Nước (Gang/EPDM), Hóa chất (Inox/PTFE), Nước thải (Thân gang đĩa inox).

2. Kiểm tra áp suất: Hệ thống chạy áp bao nhiêu? (PN10 hay PN16).

3. Phương thức vận hành: Cần đóng mở bằng tay (Tay gạt) hay tự động hóa (Điện/Khí nén)?

4. Kiểu kết nối: Wafer hay Lug? Có khớp với tiêu chuẩn mặt bích hiện có không?

5. Nguồn gốc xuất xứ: Ưu tiên các thương hiệu có đầy đủ CO, CQ và chính sách bảo hành rõ ràng.

Lưu ý quan trọng khi lắp đặt và bảo trì

Lắp đặt van bướm đúng kỹ thuật giúp kéo dài tuổi thọ thiết bị lên gấp 2-3 lần:

• Vệ sinh đường ống: Loại bỏ hoàn toàn mạt sắt, cát đá trước khi lắp để tránh làm xước đĩa van và gioăng.

• Siết lực đồng đều: Siết bu lông mặt bích theo hình sao (đối xứng) để lực ép lên gioăng đều nhau, tránh rò rỉ.

• Vận hành định kỳ: Ngay cả khi không cần đóng mở, hãy xoay van ít nhất 1 lần mỗi tháng để tránh việc các chất cặn đóng vôi làm kẹt trục.

• Kiểm tra gioăng: Sau 12-18 tháng vận hành, nên kiểm tra độ đàn hồi của gioăng cao su để thay thế kịp thời.

FAQ - Những câu hỏi thường gặp về van bướm DN40

1. Van bướm dùng cho ống phi bao nhiêu?

Van DN40 tương đương với đường ống có đường kính ngoài khoảng phi 48mm (hoặc 49mm tùy chuẩn ống).

2. Van bướm có khả năng điều tiết lưu lượng tốt không?

Có, nhưng chỉ ở mức tương đối. Nếu bạn cần điều tiết cực kỳ chính xác (như trong các thí nghiệm hóa học), van cầu sẽ là lựa chọn tốt hơn.

3. Tại sao nên chọn thân gang đĩa inox cho hệ thống nước?

Vì thân gang chịu lực tốt và giá rẻ, trong khi đĩa inox tiếp xúc trực tiếp với nước sẽ không bị gỉ sét, đảm bảo độ bền và vệ sinh nguồn nước.

4. Van bướm DN40 chịu được áp suất tối đa bao nhiêu?

Đa số các dòng trên thị trường chịu được PN16 (tương đương 1.6 Mpa hoặc 16kg/cm²).

5. Tôi có thể lắp van bướm theo chiều dọc không?

Hoàn toàn được. Van bướm không phụ thuộc vào hướng lắp đặt, tuy nhiên hướng trục nằm ngang thường được khuyến khích để tránh cặn lắng đọng dưới trục van.

Kết luận: Van bướm DN40 - Sự lựa chọn thông minh cho mọi công trình

Tóm lại, van bướm chính là "chìa khóa" giúp bạn cân bằng giữa hiệu suất vận hành và tối ưu hóa chi phí. Với thiết kế nhỏ gọn, đa dạng vật liệu từ gang đến inox và khả năng lắp đặt linh hoạt, dòng van này xứng đáng hiện diện trong mọi hệ thống đường ống hiện đại.

Tuy nhiên, giá trị của một chiếc van không chỉ nằm ở sản phẩm mà còn ở sự tư vấn kỹ thuật chính xác. Việc chọn đúng vật liệu, chuẩn kết nối và áp suất là yếu tố then chốt để hệ thống của bạn hoạt động bền bỉ, tránh những rủi ro dừng máy không đáng có.

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về van bướm DN40!
