Hướng Dẫn Toàn Diện Về 3 4 SS ball valve: Lựa Chọn Tối Ưu Cho Hệ Thống Đường Ống

Bạn đang trong quá trình thiết kế hoặc bảo trì hệ thống đường ống dẫn nước, hơi nóng hay hóa chất công nghiệp? Một trong những thách thức lớn nhất mà các kỹ sư và nhà thầu thường gặp phải là tìm kiếm một loại van vừa đảm bảo độ bền bỉ, khả năng chống rò rỉ tuyệt đối, vừa phải chịu được áp lực vận hành khắc nghiệt.

Thực tế, thị trường hiện nay có hàng nghìn chủng loại van với đủ mọi chất liệu từ đồng, nhựa đến gang. Giữa "ma trận" đó, liệu dòng 3 4 SS ball valve có thực sự là mảnh ghép hoàn hảo cho hệ thống của bạn? Việc chọn sai kích cỡ hoặc vật liệu không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ nứt vỡ, rò rỉ hóa chất độc hại hoặc đình trệ toàn bộ dây chuyền sản xuất.

Bài viết này sẽ đi sâu vào phân tích bản chất kỹ thuật, so sánh hiệu năng và đưa ra checklist giúp bạn chọn đúng loại van bi inox phù hợp nhất, đảm bảo hệ thống vận hành trơn tru và an toàn.

3/4 SS Ball Valve là gì? Định nghĩa và phân loại kích thước

3 4 SS ball valve là dòng van bi được chế tạo từ thép không gỉ (Stainless Steel), có kích thước đường danh định là 3/4 inch (tương đương DN20), chuyên dùng để đóng hoặc mở dòng chảy trong đường ống. Đây là một trong những kích thước phổ biến nhất trong cả dân dụng lẫn công nghiệp nhờ sự cân bằng giữa lưu lượng và thiết kế nhỏ gọn.

Để hiểu rõ hơn về thuật ngữ này, chúng ta cần bóc tách ba thành phần chính:

• 3/4 (inch): Chỉ kích thước đường kính danh nghĩa của van. Trong hệ metric, nó tương ứng với phi 27mm hoặc DN20.

• SS (Stainless Steel): Ký hiệu cho vật liệu thép không gỉ (inox), thường là mác thép 304 hoặc 316.

• Ball Valve: Cơ chế đóng ngắt bằng một viên bi rỗng có lỗ xuyên tâm.

Nhờ đặc tính của inox, dòng van này không bị oxy hóa trong môi trường ẩm ướt, giữ cho nguồn nước sạch sẽ và chịu được các tác nhân ăn mòn nhẹ, điều mà các loại van đồng hay van nhựa khó lòng đáp ứng lâu dài.

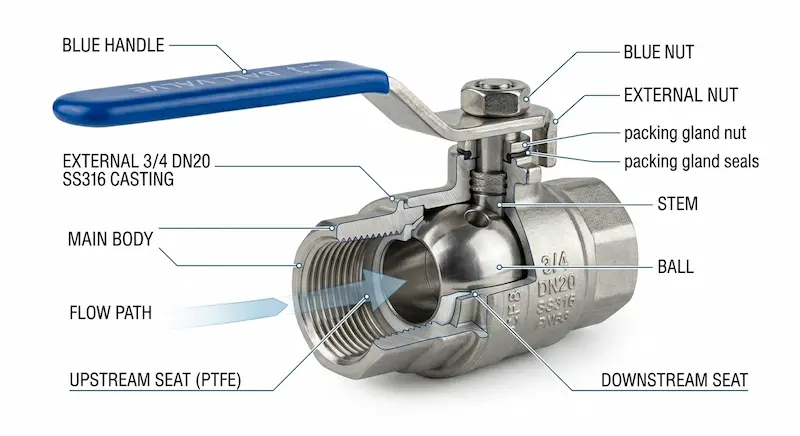

Nguyên lý hoạt động và cấu tạo chi tiết của van bi inox

Về cơ bản, 3/4 SS ball valve hoạt động dựa trên nguyên lý xoay góc 1/4 (90 độ). Cấu tạo của van bao gồm bốn thành phần cốt lõi: Bi rỗng (Ball) đóng vai trò là vật cản, Trục van (Stem) kết nối bi với tay gạt, Gioăng làm kín (Seat) thường làm bằng PTFE (Teflon) và Thân van (Body) bằng inox đúc.

Khi bạn gạt tay cầm song song với đường ống, lỗ xuyên tâm của viên bi sẽ nằm trùng với hướng dòng chảy, cho phép chất lỏng đi qua toàn bộ diện tích mặt cắt. Ngược lại, khi xoay tay gạt vuông góc, mặt kín của viên bi sẽ chặn đứng dòng chảy.

Tại sao van bi inox lại được ưu tiên?

1. Đóng mở nhanh: Chỉ cần một thao tác gạt 90 độ, nhanh hơn nhiều so với van cổng (Gate Valve) phải xoay nhiều vòng.

2. Độ kín tuyệt đối: Nhờ sự tiếp xúc chặt chẽ giữa bi kim loại nhẵn bóng và gioăng mềm, van hầu như không có hiện tượng rò rỉ ngay cả sau hàng ngàn lần đóng mở.

3. Ít hao mòn: Do dòng chảy đi thẳng qua lỗ bi, áp lực lên các bộ phận nội tại được giảm thiểu, kéo dài tuổi thọ thiết bị.

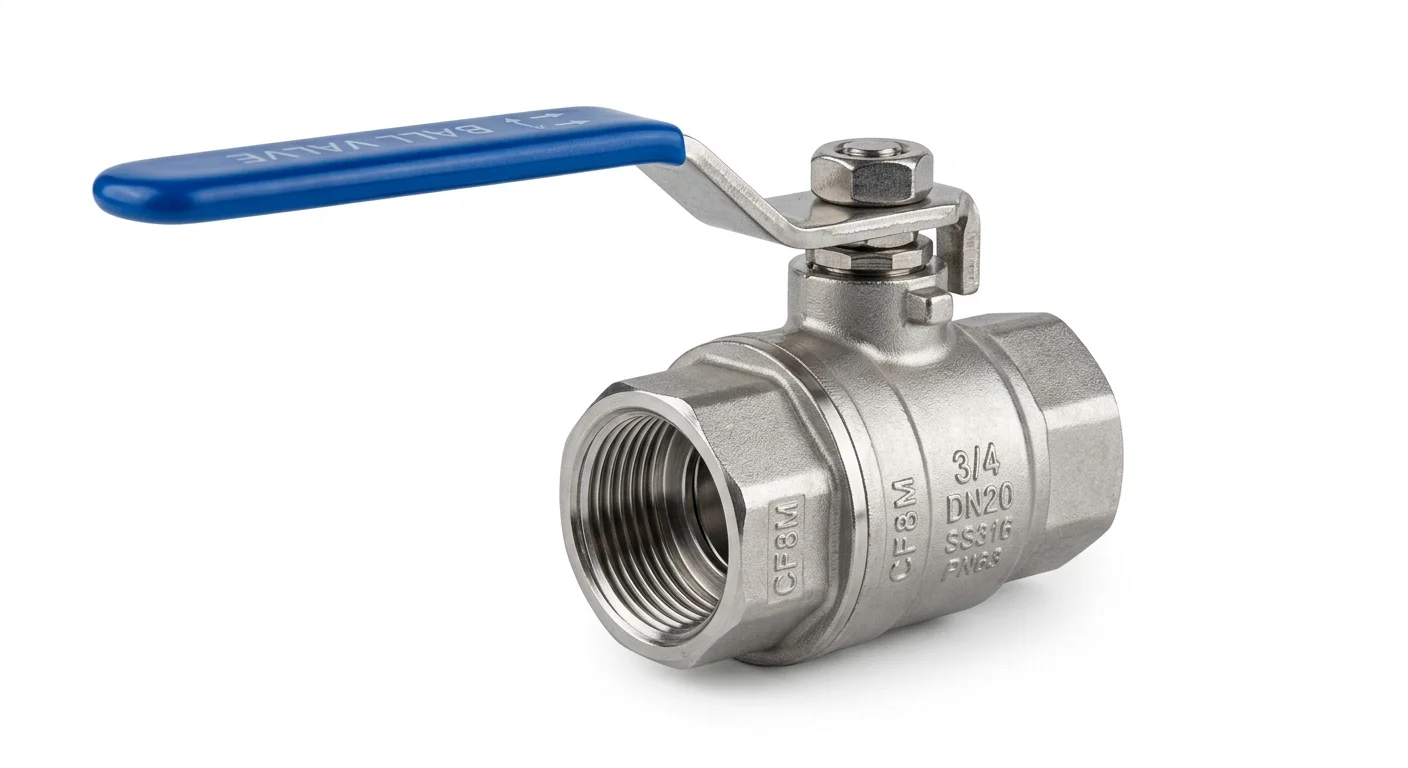

Các loại 3/4 SS Ball Valve phổ biến trên thị trường

Việc lựa chọn đúng cấu tạo thân van sẽ quyết định đến chi phí vận hành và khả năng bảo trì sau này. Dòng van bi inox 3/4 inch thường được chia thành các loại sau:

Phân loại theo cấu tạo thân (Body)

• 1PC (1 mảnh): Thân van đúc liền khối, giá thành rẻ nhất nhưng lỗ trôi dòng (bore) thường bị thu hẹp, khó sửa chữa.

• 2PC (2 mảnh): Đây là loại phổ biến nhất (chiếm 80% ứng dụng). Thân van gồm hai phần ghép lại bằng ren, cho phép lưu lượng đi qua tối đa (Full Bore) và dễ dàng kiểm tra.

• 3PC (3 mảnh): Gồm một thân chính và hai đầu kết nối. Ưu điểm vượt trội là có thể tháo rời phần thân để thay gioăng mà không cần tháo toàn bộ van ra khỏi đường ống. Rất được ưa chuộng trong các nhà máy thực phẩm, hóa chất.

Phân loại 3 4 SS ball valve theo mác thép

• Inox 304 (CF8): Đáp ứng tốt các nhu cầu cơ bản như nước sạch, khí nén, hệ thống HVAC.

• Inox 316 (CF8M): Chứa thêm thành phần Molypden, giúp chống lại sự ăn mòn của muối và Chloride. Nếu bạn dùng trong môi trường nước biển hoặc hóa chất mạnh, inox 316 là lựa chọn bắt buộc để tránh tình trạng rỗ bề mặt.

Thông số kỹ thuật quan trọng khi chọn mua

Để đảm bảo an toàn hệ thống, bạn không thể bỏ qua các thông số kỹ thuật (Technical Data Sheet). Đối với một chiếc 3/4 SS ball valve tiêu chuẩn, các thông số cần lưu ý bao gồm:

• Kích thước danh định: DN20 / 3/4 Inch / Phi 27.

• Áp suất làm việc (Pressure Rating): Thường được ký hiệu là PN (như PN16, PN25, PN40) hoặc WOG (Water, Oil, Gas - ví dụ 1000 WOG tương đương khoảng 69 bar). Hãy đảm bảo áp suất vận hành thực tế chỉ bằng 70-80% định mức của van.

• Dải nhiệt độ: Phụ thuộc lớn vào vật liệu gioăng. Gioăng PTFE thông thường chịu được từ -20°C đến 180°C. Nếu dùng cho hơi nóng áp suất cao, cần loại gioăng PTFE gia cố sợi thủy tinh hoặc gioăng kim loại.

• Kiểu kết nối:

  • Ren (Threaded): Chuẩn BSP hoặc NPT. Cần kiểm tra kỹ bước ren để tránh tình trạng rò rỉ do lệch chuẩn.

  • Mặt bích (Flanged): Dùng cho các hệ thống công nghiệp lớn, yêu cầu độ chịu lực cao.

Insight chuyên gia: Inox 316 luôn đắt hơn 304 từ 20-30% nhưng giá trị nó mang lại là khả năng chống ăn mòn hóa học vượt trội. Đừng tiết kiệm chi phí ban đầu nếu hệ thống của bạn tiếp xúc với dung dịch axit hoặc môi trường ven biển.

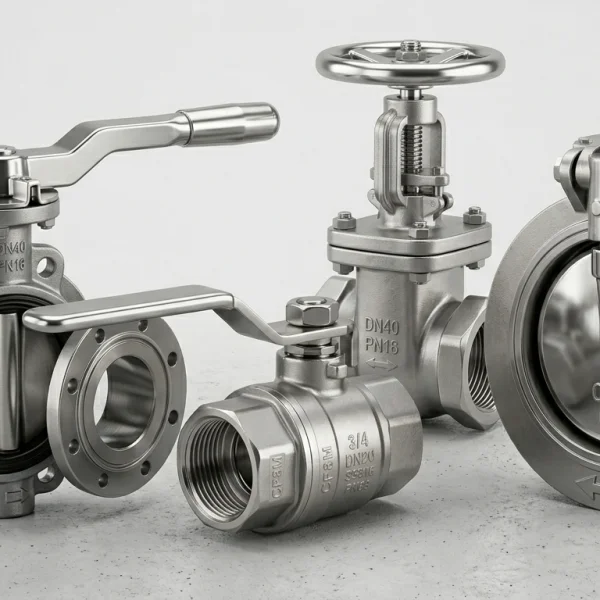

So sánh 3 4 SS ball valve với các dòng van khác

Tại sao lại chọn van bi thay vì van cổng hay van cầu? Bảng so sánh dưới đây sẽ làm rõ:

Kết luận: Nếu mục tiêu của bạn là đóng ngắt dòng chảy một cách dứt khoát và đảm bảo không rò rỉ, 3/4 SS ball valve là lựa chọn tối ưu nhất.

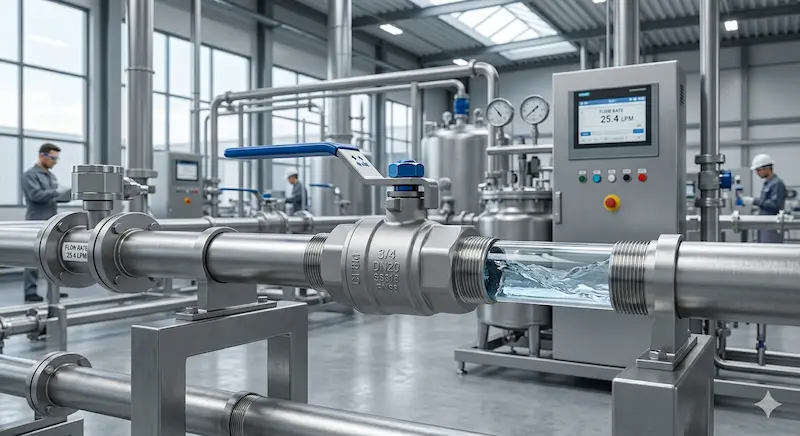

Ứng dụng thực tế: Khi nào bạn thực sự cần đến van bi inox?

Không phải lúc nào cũng cần dùng inox, nhưng trong những trường hợp sau, inox là vật liệu không thể thay thế:

1. Hệ thống thực phẩm và đồ uống: Inox 304/316 có bề mặt trơn nhẵn, không phản ứng hóa học với thực phẩm, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm (FDA).

2. Xử lý hóa chất: Các loại dung môi, axit nhẹ hoặc kiềm sẽ nhanh chóng ăn mòn van đồng. Van bi inox 316 là "lá chắn" bảo vệ hệ thống khỏi sự cố tràn hóa chất.

3. Hệ thống hơi nóng (Steam): Với khả năng chịu nhiệt độ lên tới 180°C, van bi inox được dùng phổ biến trong các lò hơi, nồi hơi công nghiệp nhỏ.

4. Y tế và phòng thí nghiệm: Yêu cầu độ tinh khiết cao và khả năng tiệt trùng dễ dàng.

Lưu ý: Việc sử dụng van inox 304 cho môi trường có nồng độ muối cao (nước biển) là một sai lầm phổ biến dẫn đến tình trạng van bị kẹt hoặc thủng thân sau một thời gian ngắn. Trong trường hợp này, hãy luôn chọn inox 316.

Những sai lầm chết người khi lựa chọn và lắp đặt

Ngay cả một chuyên gia đôi khi cũng mắc phải những sai sót cơ bản dẫn đến tổn thất lớn:

• Nhầm lẫn giữa chuẩn ren BSP và NPT: Đây là lỗi thường gặp nhất. Hai chuẩn ren này có góc đỉnh ren và bước ren khác nhau. Việc cố tình vặn chúng vào nhau sẽ làm hỏng ren và gây rò rỉ trầm trọng.

• Dùng van bi để điều tiết dòng chảy: Van bi được thiết kế cho mục đích On/Off. Nếu bạn để van ở trạng thái mở 50%, áp lực dòng chảy sẽ xói mòn gioăng làm kín ở hai bên, khiến van không bao giờ còn đóng khít được nữa.

• Bỏ qua áp suất PN: Lắp một chiếc van PN16 vào hệ thống có áp suất đỉnh 20 bar sẽ dẫn đến nguy cơ nổ van, gây nguy hiểm cho người vận hành.

• Sử dụng 1PC cho hệ thống cần vệ sinh thường xuyên: Van 1 mảnh không thể tháo rời để vệ sinh bên trong, dễ tích tụ vi khuẩn hoặc cặn bẩn.

Checklist: Cách chọn mua 3/4 SS Ball Valve chuẩn xác nhất

Trước khi đặt hàng, hãy đối chiếu với danh sách kiểm tra sau để đảm bảo bạn không lãng phí tiền bạc:

1. Xác định môi trường lưu chất: Nước sạch? Hóa chất ăn mòn? Hay hơi bão hòa? (Chọn 304 hay 316).

2. Kiểm tra áp suất vận hành: Hệ thống của bạn là bao nhiêu bar? (Chọn PN16, PN25 hay PN40).

3. Xác định kiểu kết nối: Đường ống của bạn đã có sẵn ren hay mặt bích? Chuẩn ren là gì (NPT hay BSP)?

4. Tần suất bảo trì: Nếu cần bảo trì thường xuyên, hãy ưu tiên loại 3 mảnh (3PC). Nếu lắp ở vị trí cố định, ít hỏng hóc, loại 2 mảnh (2PC) là kinh tế nhất.

5. Thương hiệu và chứng chỉ: Đảm bảo sản phẩm có CO/CQ (Chứng nhận xuất xứ và chất lượng) rõ ràng để tránh mua phải inox tạp chất.

Hướng dẫn lắp đặt và bảo trì định kỳ 3 4 SS ball valve

Để chiếc 3/4 SS ball valve bền bỉ theo năm tháng, quy trình lắp đặt cần tuân thủ:

• Làm sạch đường ống: Trước khi lắp, hãy đảm bảo không còn mạt sắt, cát đá bên trong ống vì chúng sẽ làm xước viên bi và hỏng gioăng ngay lần đầu sử dụng.

• Sử dụng băng tan (Teflon tape): Quấn đúng chiều và vừa đủ vòng để đảm bảo kín khít các mối nối ren.

• Tránh sốc áp (Water Hammer): Đừng đóng van quá đột ngột khi dòng chảy đang ở tốc độ cao, điều này có thể gây áp lực cực lớn làm vỡ đường ống hoặc hỏng bộ phận bên trong van.

• Kiểm tra định kỳ: Mỗi 6 tháng, hãy kiểm tra các vị trí khớp nối và tay gạt để đảm bảo không có hiện tượng rò rỉ hay kẹt cứng.

FAQ - Câu hỏi thường gặp

1. Van bi inox 3/4 inch có dùng được cho nước nóng không?

Hoàn toàn được. Với gioăng PTFE, van có thể chịu được nhiệt độ lên đến 180°C, phù hợp cho hầu hết các hệ thống nước nóng trung tâm và lò hơi.

2. Làm sao để phân biệt van inox 304 và 316 bằng mắt thường?

Rất khó phân biệt bằng mắt. Thông thường, nhà sản xuất sẽ dập nổi ký hiệu "304" hoặc "316" trên thân van. Để chính xác 100%, bạn nên sử dụng thuốc thử inox hoặc máy quang phổ.

3. Tại sao van bi của tôi bị cứng, khó vặn sau một thời gian?

Có thể do cặn bẩn bám vào van bi hoặc gioăng bị biến dạng do quá nhiệt. Bạn có thể thử nới lỏng đai ốc ở trục van hoặc thay thế gioăng mới nếu là loại van 3 mảnh.

4. Tuổi thọ trung bình của 3/4 SS ball valve là bao lâu?

Trong điều kiện nước sạch và áp suất tiêu chuẩn, van có thể hoạt động ổn định từ 5 đến 10 năm hoặc lâu hơn.

5. Tôi có thể lắp thêm bộ điều khiển điện cho van này không?

Có, bạn nên chọn loại van có thiết kế "High Mount Pad" (đế cao) theo tiêu chuẩn ISO 5211 để dễ dàng lắp đặt thêm bộ truyền động điện (Electric Actuator) hoặc khí nén.

Kết luận và Lời khuyên từ chuyên gia

Đầu tư vào một chiếc 3 4 SS ball valve chất lượng cao là cách thông minh nhất để bảo vệ hệ thống đường ống của bạn khỏi những rủi ro rò rỉ và hỏng hóc không đáng có. Một chiếc van tốt không chỉ nằm ở vật liệu inox sáng bóng, mà còn ở sự phù hợp giữa thông số kỹ thuật và nhu cầu thực tế của người dùng.

Hãy nhớ rằng: "Sai một ly, đi một dặm". Việc chọn nhầm vật liệu 304 cho môi trường axit hay nhầm chuẩn ren sẽ khiến bạn tốn thêm rất nhiều chi phí sửa chữa sau này.
