SS 90 Degree Elbow: Giải pháp tối ưu chuyển hướng dòng chảy trong hệ thống ống công nghiệp

Trong quá trình thiết kế và lắp đặt hệ thống đường ống dẫn lỏng hoặc khí, một trong những thách thức lớn nhất chính là việc thay đổi hướng dòng chảy một góc chính xác 90° mà không làm sụt giảm áp suất đột ngột hoặc gây ra hiện tượng xâm thực. Việc lựa chọn một phụ kiện kết nối không phù hợp có thể dẫn đến những hệ lụy nghiêm trọng như rò rỉ tại mối nối, ăn mòn hóa học hoặc thậm chí là vỡ ống dưới áp lực cao.

Vấn đề nằm ở chỗ nhiều kỹ sư hoặc chủ đầu tư chưa hiểu rõ về đặc tính kỹ thuật của ss 90 degree elbow (cút inox 90 độ). Việc chọn sai chất liệu (inox 304 thay vì 316 cho môi trường axit) hoặc sai độ dày (Schedule) không chỉ làm giảm tuổi thọ hệ thống mà còn gây lãng phí chi phí sửa chữa khổng lồ.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về cút inox 90 độ, giúp bạn đưa ra quyết định mua hàng chính xác, tối ưu hóa công năng và đảm bảo an toàn tuyệt đối cho công trình của mình.

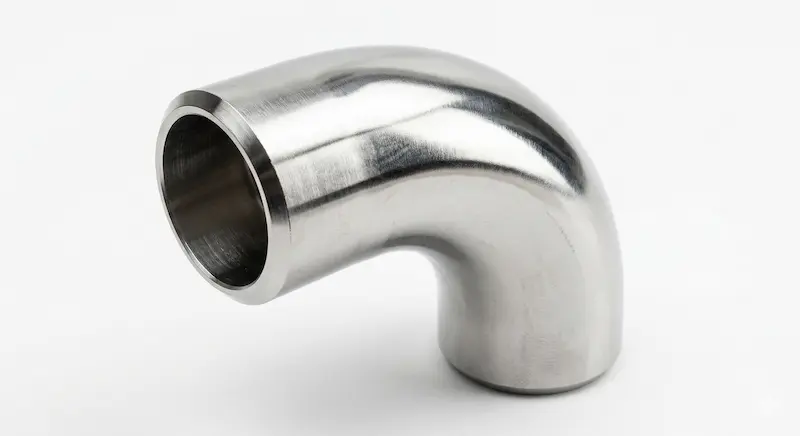

SS 90 degree elbow là gì? Định nghĩa và đặc tính chất liệu

Cút inox 90 độ là một loại phụ kiện đường ống bằng thép không gỉ (Stainless Steel), được thiết kế để kết nối hai đoạn ống với nhau nhằm tạo ra một góc chuyển hướng dòng chảy đúng 90 độ. Trong tiếng Việt, thiết bị này thường được gọi là cút inox 90 độ hoặc co inox 90 độ.

Đặc điểm nổi bật của dòng phụ kiện này nằm ở chất liệu inox cao cấp:

• Chất liệu phổ biến: Thường được sản xuất từ các mác thép như Inox 304/304L (dùng cho nước sạch, thực phẩm) hoặc Inox 316/316L (dùng cho môi trường hóa chất, nước biển, dược phẩm).

• Khả năng chống chịu: Có độ bền kéo cao, chịu được sự oxy hóa từ môi trường và làm việc ổn định trong dải nhiệt độ cực rộng từ âm sâu đến hàng trăm độ C.

• Tiêu chuẩn sản xuất: Sản phẩm thường tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt như ASME B16.9 (cho phụ kiện hàn) hoặc ASME B16.11 (cho phụ kiện ren/áp lực cao).

Nguyên lý và bản chất vận hành của cút ống inox 90 độ

Về mặt thủy lực học, bản chất của cút inox 90 độ là chuyển hướng dòng lưu chất (chất lỏng, hơi, khí) một cách mượt mà nhất có thể. Khi dòng chảy đi vào cút, nó va chạm với vách ngăn cong và bị đổi hướng.

Một chiếc cút inox 90 độ chất lượng cao được gia công theo tiêu chuẩn ANSI/ASME sẽ đảm bảo bề mặt bên trong (bore) nhẵn mịn. Điều này giúp:

1. Giảm tối đa lực cản: Hạn chế ma sát giữa lưu chất và thành ống, từ đó giữ ổn định lưu lượng.

2. Duy trì áp suất: Thiết kế đường cong chuẩn xác giúp giảm thiểu sự sụt áp (pressure drop) tại điểm chuyển hướng so với các loại cút vuông góc gia công thủ công.

3. Độ kín khít tuyệt đối: Quá trình đúc hoặc rèn theo tiêu chuẩn giúp các mối nối (hàn hoặc ren) đạt độ khít hoàn hảo, ngăn chặn hoàn toàn rủi ro rò rỉ hóa chất độc hại ra môi trường.

Phân loại SS 90 degree elbow chuyên sâu

Để đáp ứng các yêu cầu kỹ thuật khắt khe, cút inox 90 độ được chia thành nhiều phân khúc dựa trên cấu tạo và phương thức lắp đặt.

1. Phân loại theo tiêu chuẩn kết nối

Đây là yếu tố quan trọng nhất quyết định khả năng chịu áp lực của hệ thống:

• Butt Weld (Hàn đối đầu): Hai đầu cút được vát mép để hàn trực tiếp vào ống. Loại này chịu áp lực cực tốt, thường dùng cho ống kích thước lớn và hệ thống yêu cầu độ sạch cao.

• Socket Weld (Hàn áp lực/Hàn ổ cắm): Đầu ống được đưa vào trong "ổ" của cút rồi mới hàn. Phù hợp cho ống kích thước nhỏ (thường dưới DN50) yêu cầu độ bền mối nối cao.

• Threaded (Nối ren): Sử dụng các bước ren (NPT hoặc BSPT) để kết nối. Thường dùng cho hệ thống nước dân dụng, áp suất thấp và cần tháo lắp thường xuyên.

2. Phân loại theo bán kính cong (Radius)

• Long Radius (LR - Bán kính dài): Bán kính đường cong bằng 1.5 lần đường kính ống ($R = 1.5D$ ). Đây là loại phổ biến nhất vì nó giúp dòng chảy thoát nhanh, ít gây tổn thất áp suất.

• Short Radius (SR - Bán kính ngắn): Bán kính đường cong bằng đúng đường kính ống ($R = 1D$ ). Loại này thường dùng trong không gian cực kỳ chật hẹp nhưng lại gây lực cản lớn hơn cho dòng chảy.

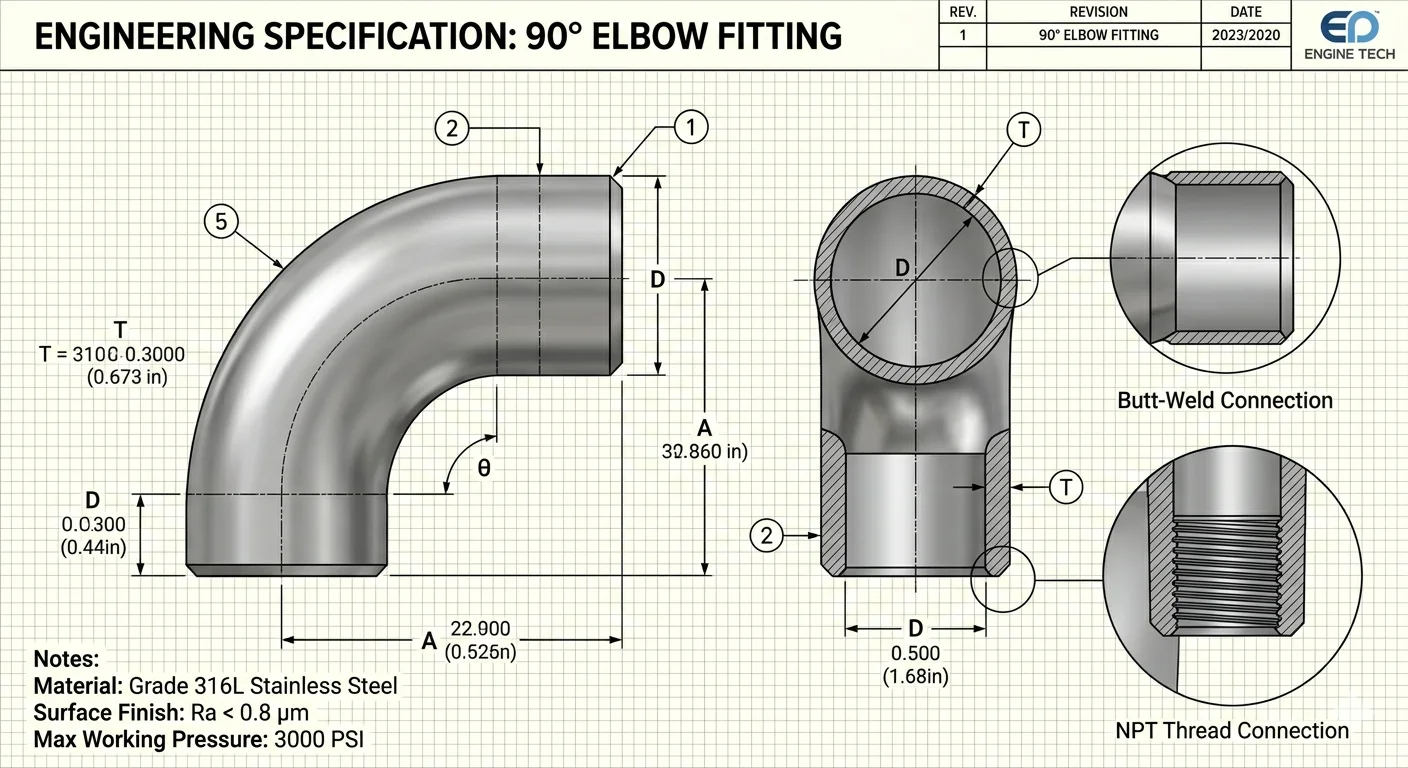

Thông số kỹ thuật quan trọng của SS 90 degree elbow

Khi đặt hàng hoặc thiết kế bản vẽ, bạn cần cung cấp đầy đủ các thông số sau để đảm bảo thiết bị cút inox 90 độ hoạt động tương thích:

1. Kích thước danh định (Nominal Size): Ký hiệu là DN (mm) hoặc Inch. Ví dụ: DN15 (1/2"), DN100 (4").

2. Độ dày thành ống (Schedule): Thường gặp là SCH10, SCH40, SCH80. Độ dày càng lớn, khả năng chịu áp suất (PN/PSI) càng cao.

3. Mác vật liệu: Inox 304/304L hoặc 316/316L.

4. Bán kính cong: LR hay SR.

5. Nhiệt độ vận hành: Xác định xem hệ thống chạy hơi nóng hay nước lạnh để chọn loại gioăng (nếu nối bích) hoặc que hàn phù hợp.

So sánh SS 90 degree elbow với cút thép carbon thông thường

Tại sao nên đầu tư vào cút inox 90 độ? Mặc dù giá thành ban đầu cao hơn, nhưng nếu xét về tổng chi phí sở hữu (Total Cost of Ownership), inox vượt trội nhờ việc giảm thiểu chi phí bảo trì, thay thế và ngăn chặn tổn thất do dừng máy khi có sự cố rò rỉ.

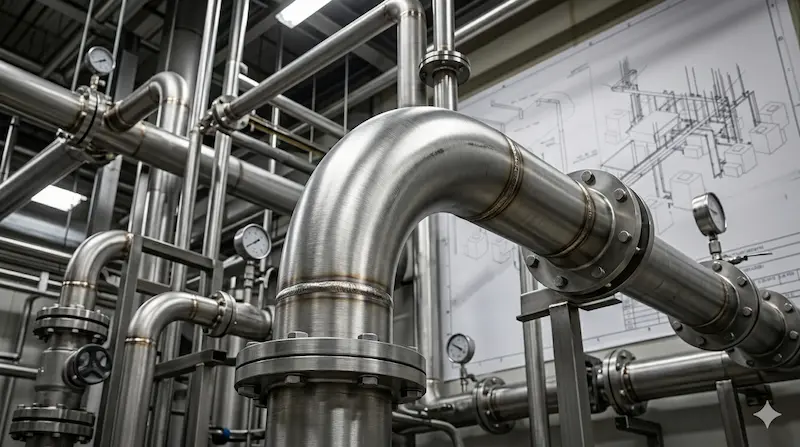

Ứng dụng thực tế của SS 90 degree elbow

Sản phẩm cút inox 90 độ là linh kiện không thể thiếu trong các ngành công nghiệp đòi hỏi sự khắt khe về kỹ thuật:

• Nhà máy thực phẩm & đồ uống: Nhờ bề mặt trơn nhẵn, inox ngăn chặn sự phát triển của vi khuẩn, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm.

• Ngành dược phẩm: Đảm bảo dòng chảy tinh khiết, không gây nhiễm chéo kim loại nặng.

• Xử lý nước thải & Hóa chất: Chống lại sự ăn mòn của axit, kiềm và các muối chloride.

• Hệ thống hơi nóng (Steam): Chịu được sốc nhiệt và áp suất cao liên tục mà không bị biến dạng.

Những sai lầm thường gặp khi chọn mua SS 90 degree elbow

• Chọn sai mác inox: Dùng inox 304 cho môi trường nước biển (có clo) dẫn đến hiện tượng ăn mòn rỗ (pitting corrosion) chỉ sau vài tháng.

• Quên kiểm tra độ dày: Lắp cút SCH10 vào đường ống SCH40 sẽ gây ra điểm yếu tại mối hàn, dễ vỡ khi áp suất tăng đột biến.

• Sai loại kết nối: Mua cút nối ren nhưng hệ thống thực tế yêu cầu hàn để đảm bảo độ kín cho hóa chất lỏng.

Hướng dẫn Checklist chọn mua SS 90 degree elbow chuẩn xác

Để sở hữu một hệ thống đường ống hoàn hảo, hãy thực hiện theo checklist sau:

• Môi trường sử dụng: Có hóa chất không? Có yêu cầu vi sinh không? (Để chọn Inox 304 hay 316).

• Kích thước ống chính: Đo chính xác đường kính ngoài (OD) và độ dày (Thickness).

• Không gian lắp đặt: Nếu quá hẹp, hãy chọn Short Radius (SR), nếu không, hãy ưu tiên Long Radius (LR).

• Kiểu kết nối: Hàn đối đầu (Butt weld) cho hệ thống cố định, nối ren (Threaded) cho hệ thống cần bảo trì thường xuyên.

• Chứng chỉ chất lượng: Luôn yêu cầu CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) để tránh mua phải inox tạp chất.

Lưu ý khi lắp đặt và bảo trì

1. Vệ sinh mối hàn: Sau khi hàn cút inox, cần thực hiện quy trình tẩy mối hàn (pickling & passivation) để phục hồi lớp màng bảo vệ chống rỉ.

2. Kiểm tra định kỳ: Dù bền bỉ, vẫn cần kiểm tra các mối nối ren hoặc mối hàn mỗi 6-12 tháng để phát hiện sớm các vết nứt do mỏi kim loại.

3. Sử dụng gioăng phù hợp: Nếu sử dụng cút nối bích, hãy đảm bảo gioăng đệm chịu được nhiệt độ và lưu chất tương ứng.

Giải đáp thắc mắc thường gặp (FAQ)

1. SS 90 degree elbow có thể dùng cho hóa chất đậm đặc không?

Có, nhưng bạn bắt buộc phải dùng Inox 316/316L hoặc các dòng inox đặc chủng (Duplex) tùy loại hóa chất. Inox 304 thông thường sẽ bị ăn mòn nhanh chóng bởi axit mạnh.

2. Làm sao phân biệt Long Radius và Short Radius bằng mắt thường?

Với Long Radius, đường cong trông mượt và dài hơn. Về kỹ thuật, khoảng cách từ tâm đến mặt đầu của LR bằng 1.5 lần kích thước ống, còn SR thì bằng đúng 1 lần.

3. Có thể hàn cút inox vào ống thép carbon không?

Về mặt kỹ thuật là có thể bằng que hàn bù đặc chủng, nhưng không được khuyến khích vì sẽ xảy ra hiện tượng ăn mòn điện hóa tại điểm tiếp xúc, làm hỏng hệ thống rất nhanh.

4. Tại sao cút nối ren lại hay bị rò rỉ hơn cút hàn?

Vì nối ren phụ thuộc vào chất lượng ren và băng tan (PTFE). Khi áp suất cao hoặc rung lắc mạnh, ren dễ bị lỏng. Hệ thống áp suất cao luôn ưu tiên phương pháp hàn (Butt weld).

5. Bảo trì inox có tốn kém không?

Hoàn toàn không. Inox gần như không cần sơn phủ hay bảo dưỡng bề mặt, chỉ cần vệ sinh sạch sẽ định kỳ là có thể sáng bóng như mới.

Kết luận

Sản phẩm ss 90 degree elbow đóng vai trò như những "khớp nối" huyết mạch, đảm bảo sự luân chuyển linh hoạt và an toàn cho toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn đúng chất liệu, bán kính cong và tiêu chuẩn kết nối không chỉ giúp hệ thống vận hành bền bỉ qua nhiều thập kỷ mà còn bảo vệ uy tín và hiệu quả kinh tế cho dự án của bạn.

Tóm lại, hãy luôn đặt tiêu chuẩn chất lượng lên hàng đầu và tuân thủ các chỉ số kỹ thuật khắt khe khi chọn mua cút inox 90 độ.
