Ball Valve Pneumatic là gì? Giải pháp tối ưu hóa tự động hóa cho hệ thống công nghiệp

Hãy tưởng tượng bạn đang điều hành một hệ thống sản xuất thực phẩm hoặc hóa chất với hàng trăm điểm nút dòng chảy. Bất chợt, một sự cố áp suất xảy ra và yêu cầu đóng toàn bộ các van ngay lập tức để bảo vệ thiết bị. Nếu sử dụng van bi cơ thủ công, nhân viên vận hành sẽ không bao giờ đáp ứng được tốc độ đóng/mở nhanh chóng và đồng loạt, dẫn đến nguy cơ thất thoát nguyên liệu hoặc hỏng hóc máy móc nghiêm trọng.

Vấn đề cốt lõi ở đây là các dòng van bi truyền thống phụ thuộc hoàn toàn vào sức người và cơ khí tay, vốn không thể tối ưu cho các dây chuyền tự động hóa hiện đại vốn đòi hỏi sự chính xác đến từng mili giây. Đây chính là lúc ball valve pneumatic (van bi điều khiển khí nén) khẳng định giá trị vượt trội của mình.

Bằng cách thay thế sức người bằng áp lực khí nén, ball valve không chỉ giải quyết bài toán về tốc độ mà còn đảm bảo tính ổn định tuyệt đối cho hệ thống. Trong bài viết chuyên sâu này, chúng ta sẽ cùng khám phá cấu tạo, nguyên lý và những tiêu chí "vàng" để lựa chọn dòng van này cho doanh nghiệp của bạn.

Ball valve pneumatic là gì? Định nghĩa và vai trò trong công nghiệp

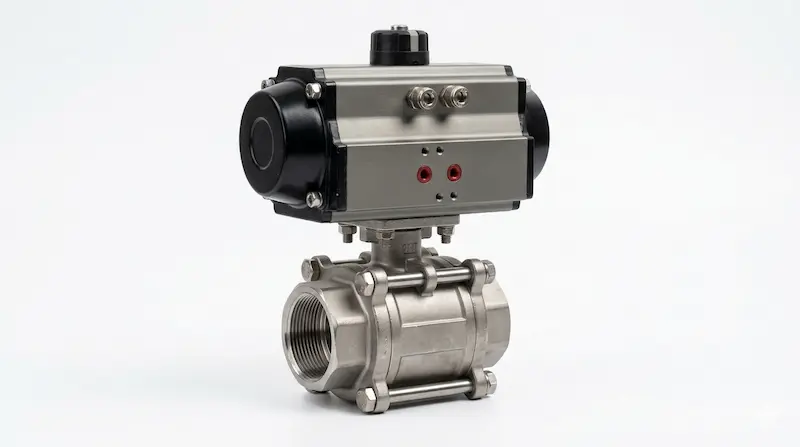

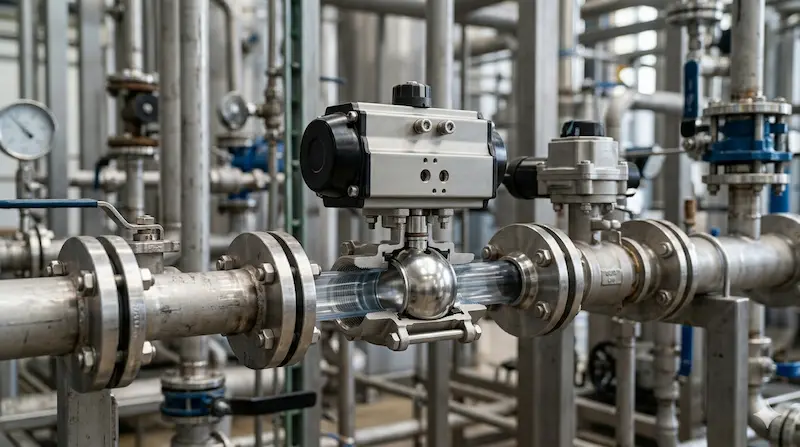

Ball valve pneumatic (hay còn gọi là van bi điều khiển bằng khí nén) là một loại van công nghiệp sử dụng năng lượng khí nén từ một bộ truyền động (pneumatic actuator) để xoay bi van, từ đó kiểm soát việc đóng hoặc mở dòng lưu chất. Thay vì dùng tay gạt, thiết bị này sử dụng các cylinder khí để tác động trực tiếp lên trục van.

Trong các hệ thống kỹ thuật, ball valve đóng vai trò là "mắt xích" thực thi quan trọng nhất. Nó không chỉ đơn thuần là thiết bị đóng ngắt mà còn là bộ phận giao tiếp trực tiếp với hệ thống điều khiển trung tâm (PLC/SCADA).

Lợi ích cốt lõi của việc sử dụng ball valve bao gồm:

• Tốc độ vận hành cực nhanh: Thời gian đóng/mở chỉ tính bằng giây, nhanh hơn gấp nhiều lần so với van điện hoặc van tay.

• Độ bền bỉ cao: Do không có các bảng mạch điện tử phức tạp tiếp xúc trực tiếp với lưu chất, van khí nén có tuổi thọ cao và ít hỏng hóc vặt.

• An toàn cháy nổ: Vì sử dụng năng lượng khí nén thay vì điện năng tại vị trí van, đây là lựa chọn số 1 cho các môi trường dễ cháy nổ như lọc dầu hay sản xuất hóa chất.

Nguyên lý hoạt động của van bi điều khiển khí nén

Về mặt kỹ thuật, nguyên lý hoạt động của ball valve khá đơn giản nhưng đòi hỏi sự phối hợp cơ khí chính xác. Khi nguồn khí nén được cấp vào bộ truyền động (actuator), áp suất khí sẽ đẩy piston hoặc màng (diaphragm) di chuyển. Chuyển động tịnh tiến này của piston thông qua cơ cấu bánh răng-thanh răng (rack and pinion) sẽ chuyển hóa thành chuyển động quay 90° của trục van.

Dựa trên cấu tạo, chúng ta có hai dạng vận hành chính:

1. Double Acting (Tác động kép): Cần cấp khí nén để mở van và tiếp tục cấp khí nén vào buồng đối diện để đóng van. Loại này tiết kiệm chi phí ban đầu nhưng đòi hỏi nguồn khí ổn định cả hai chiều.

2. Single Acting (Tác động đơn - Lò xo tự trả): Chỉ cần cấp khí nén để mở van. Khi ngắt khí, lực lò xo bên trong sẽ tự động đẩy van về trạng thái đóng (hoặc mở) ban đầu. Đây là tính năng "Fail-safe" cực kỳ quan trọng giúp bảo vệ hệ thống khi gặp sự cố mất nguồn khí.

Phân loại ball valve pneumatic chuyên sâu

Để tối ưu hóa hiệu quả, người ta phân loại ball valve dựa trên nhiều tiêu chí khắt khe:

Theo chức năng điều khiển

• Van On/Off: Đây là loại phổ biến nhất, chỉ có hai trạng thái hoàn toàn mở hoặc hoàn toàn đóng. Thường dùng cho các đường ống dẫn nước, khí nén cơ bản.

• Van Modulating (Tuyến tính): Được trang bị thêm bộ định vị (Positioner) để điều tiết lưu lượng theo tỷ lệ 4-20mA hoặc 0-10V. Loại này cho phép van mở ở các góc độ khác nhau (ví dụ 30%, 50%, 70%) để kiểm soát lưu lượng chính xác.

Theo vật liệu cấu tạo

• Inox (Stainless Steel 304/316): Chống ăn mòn tuyệt vời, dùng trong dược phẩm, thực phẩm và hóa chất.

• Thép đúc (Cast Steel): Chịu được áp suất và nhiệt độ cao, dùng cho hệ thống hơi nóng hoặc dầu khí.

• Nhựa (PVC/CPVC/PVDF): Trọng lượng nhẹ, chống ăn mòn hóa học tốt, giá thành rẻ.

Thông số kỹ thuật quan trọng khi lựa chọn Ball valve pneumatic

Một chuyên gia vận hành không bao giờ chọn van dựa trên cảm tính. Bạn cần nắm rõ các thông số sau của ball valve để đảm bảo tính tương thích:

• Kích thước (Size): Thường định danh theo DN (DN15 - DN200) hoặc Inch (1/2" - 8"). Việc chọn sai size sẽ dẫn đến hiện tượng giảm áp suất hoặc không lắp vừa đường ống.

• Áp suất vận hành (PN/PSI): Cần phân biệt giữa áp suất dòng lưu chất và áp suất khí nén cấp cho actuator (thường từ 3 - 8 bar).

• Nhiệt độ làm việc: Ảnh hưởng trực tiếp đến vật liệu gioăng (Seat). Gioăng PTFE chịu nhiệt khác với gioăng kim loại (Metal Seat).

• Tiêu chuẩn kết nối: Ren (NPT/BSPT), Mặt bích (JIS/ANSI/DIN) hay nối hàn (Socket weld).

• Vật liệu gioăng làm kín: Quyết định khả năng chống rò rỉ và độ bền khi tiếp xúc với môi trường khắc nghiệt.

So sánh Ball valve với van bi cơ thủ công

Tại sao các nhà máy hiện đại đang dần khai tử van tay để chuyển sang ball valve? Hãy nhìn vào bảng so sánh dưới đây:

Sử dụng ball valve pneumatic là một bước tiến tất yếu trong lộ trình chuyển đổi số và tự động hóa nhà máy, giúp giảm thiểu tối đa các sai sót do yếu tố con người (Human error).

Ứng dụng thực tế: Khi nào bạn thực sự cần dùng đến?

Không phải lúc nào cũng cần đến sự phức tạp của khí nén, nhưng ball valve là bắt buộc trong các trường hợp:

1. Hệ thống xử lý nước và hóa chất: Khi cần đóng ngắt dòng chảy lớn hoặc các chất độc hại mà nhân viên không thể tiếp cận trực tiếp.

2. Hệ thống HVAC & PCCC: Nơi yêu cầu sự phản ứng tức thì khi có tín hiệu báo cháy hoặc thay đổi áp suất đột ngột.

3. Sản xuất đồ uống & Dược phẩm: Nơi yêu cầu tiêu chuẩn vệ sinh cao và chu trình đóng mở lặp đi lặp lại hàng nghìn lần mỗi ngày.

Những sai lầm thường gặp khi sử dụng

Nhiều doanh nghiệp gặp thất bại khi triển khai ball valve do:

• Chọn sai loại Actuator: Dùng Double acting cho những vị trí cần Fail-safe (đóng khi mất điện/khí), gây nguy hiểm cho hệ thống.

• Nguồn khí nén bẩn: Khí nén chứa nước hoặc dầu bẩn làm kẹt piston và hỏng gioăng cao su bên trong bộ truyền động.

• Bỏ qua bảo trì định kỳ: Không tra dầu cho bộ bôi trơn khí nén dẫn đến actuator bị mài mòn nhanh chóng.

Hướng dẫn cách chọn và lưu ý khi sử dụng Ball valve

Checklist lựa chọn chuẩn xác:

• Xác định tính chất lưu chất (Nước, khí, gas hay hóa chất ăn mòn?).

• Kiểm tra áp suất tối đa của đường ống để chọn thân van phù hợp.

• Lựa chọn kiểu tác động: Single Acting (An toàn) hay Double Acting (Kinh tế)?

• Kiểm tra không gian lắp đặt: Actuator khí nén chiếm diện tích lớn hơn van tay.

• Xác định tiêu chuẩn kết nối mặt bích để tránh việc không lắp vừa hệ thống hiện có.

Lưu ý khi vận hành ball valve pneumatic:

• Sử dụng bộ lọc khí (F.R.L): Luôn đảm bảo khí nén đi vào van là khí sạch, khô và có lượng dầu bôi trơn vừa đủ.

• Kiểm tra gioăng bi định kỳ: Bi van xoay liên tục sẽ làm mòn gioăng PTFE, cần kiểm tra để tránh rò rỉ ngầm.

• Tích hợp cảm biến vị trí (Limit Switch Box): Để phản hồi trạng thái van về phòng điều khiển trung tâm một cách chính xác nhất.

Giải đáp thắc mắc thường gặp (FAQ)

1. Ball valve có thể dùng cho cả nước và khí được không?

Hoàn toàn được. Tuy nhiên, bạn cần lưu ý chọn vật liệu thân van (Inox cho nước/hóa chất, Thép/Gang cho khí) và áp suất định danh phù hợp với từng môi trường.

2. Nên chọn Single acting hay Double acting?

Nếu hệ thống của bạn yêu cầu tính an toàn cao (tự đóng khi gặp sự cố), hãy chọn Single acting. Nếu bạn muốn tối ưu chi phí và có hệ thống khí nén dự phòng tốt, Double acting là lựa chọn hợp lý hơn.

3. Van bi khí nén có dễ lắp đặt không?

Rất dễ nếu bạn đã có sẵn đường ống và hệ thống cấp khí. Tuy nhiên, việc đấu nối với tủ điện điều khiển (Van điện từ solenoid) cần có kiến thức kỹ thuật cơ bản.

4. Tại sao van của tôi đóng mở chậm dần theo thời gian?

Nguyên nhân thường do nguồn khí nén bị yếu, bộ lọc khí bị tắc hoặc cơ cấu bánh răng trong actuator thiếu dầu bôi trơn.

5. Có thể điều khiển van từ xa qua điện thoại hoặc máy tính không?

Có, thông qua việc kết nối bộ truyền động khí nén với một van điện từ Solenoid và bộ điều khiển PLC có kết nối mạng.

Kết luận

Ball valve pneumatic không chỉ là một thiết bị cơ khí, nó là "trái tim" của các hệ thống tự động hóa hiện đại. Với ưu thế về tốc độ đóng mở cực nhanh, độ bền cao và khả năng tích hợp qlinh hoạt, đây chính là giải pháp tối ưu để nâng cao năng suất và đảm bảo an toàn cho nhà máy của bạn.

Việc đầu tư đúng loại van, đúng vật liệu và tuân thủ quy trình bảo trì nghiêm ngặt sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí vận hành và sửa chữa trong dài hạn.
