Klinger Valve Catalogue: "Bản Đồ" Kỹ Thuật Giúp Chọn Van Công Nghiệp Chính Xác

Bạn đang đứng trước nhiệm vụ quan trọng: lựa chọn hệ thống van cho một dự án nhiệt hơi hoặc xử lý nước quy mô lớn. Nhà cung cấp gửi cho bạn một tệp tài liệu dày đặc những con số và ký hiệu mang tên Klinger valve catalogue. Bạn lật từng trang, nhưng những thông số như DN, PN, ANSI hay Cast Iron GG25 khiến bạn bối rối.

Việc không hiểu rõ các ký hiệu kỹ thuật trong catalogue dẫn đến một sai lầm chết người: chọn sai loại van. Hệ quả không chỉ là việc lắp không vừa vặn, mà nghiêm trọng hơn là gây rò rỉ môi chất, sụt áp hoặc thậm chí là hỏng hóc toàn bộ hệ thống áp lực cao, gây thiệt hại hàng tỷ đồng. Hãy nhớ rằng, bộ tài liệu kỹ thuật này không đơn thuần là một tài liệu quảng cáo; nó chính là một "bản đồ kỹ thuật" mà bất kỳ kỹ sư hay nhà thu mua nào cũng phải đọc vị được trước khi ra quyết định.

Klinger valve catalogue là gì?

Klinger valve catalogue là bộ tài liệu kỹ thuật chính thống do tập đoàn Klinger Group – đơn vị hàng đầu thế giới về giải pháp làm kín và van công nghiệp – phát hành. Tài liệu này đóng vai trò là "ngôn ngữ chung" giữa nhà sản xuất và người sử dụng, chứa đựng toàn bộ các dữ liệu cần thiết để hiện thực hóa một bản thiết kế hệ thống đường ống.

Nội dung cốt lõi của một cuốn catalogue Klinger chuẩn bao gồm:

• Danh sách sản phẩm: Phân loại từ van bi, van cầu, van một chiều đến các dòng van đặc chủng.

• Thông số kỹ thuật (Technical Data): Chi tiết về áp suất, nhiệt độ, biểu đồ lưu lượng.

• Bản vẽ & Tiêu chuẩn: Kích thước chi tiết (Dimensions) và các chứng chỉ chất lượng quốc tế.

Bản chất của catalogue kỹ thuật valve

Nhiều người thường nhầm lẫn catalogue với brochure. Thực tế, catalogue kỹ thuật của Klinger là một tài liệu Engineering thuần túy, không phải tài liệu marketing hào nhoáng.

Tại sao catalogue quan trọng hơn brochure? Brochure chỉ cho bạn biết van đẹp thế nào và có lợi ích gì chung chung. Catalogue cho bạn biết chính xác độ dày thành van, vật liệu ghế van có chịu được axit ở $180°C$ hay không, và khoảng cách giữa hai mặt bích là bao nhiêu milimet.

Kỹ sư luôn dựa vào catalogue vì đó là căn cứ pháp lý và kỹ thuật để tính toán độ bền, lưu lượng và khả năng tương thích. Nếu thông tin trên catalogue sai, toàn bộ tính toán thiết kế sẽ sụp đổ. Do đó, việc nắm vững cách tra cứu bộ tài liệu kỹ thuật này là kỹ năng bắt buộc trong ngành procurement và thiết kế cơ điện.

Nội dung chính trong Klinger valve catalogue

Khi mở một bản bộ tài liệu kỹ thuật này, bạn cần tập trung phân tích các phân vùng dữ liệu sau để không bị ngộp trong biển thông tin:

1. Danh mục sản phẩm (Product Range)

Klinger phân chia rất rõ ràng các dòng van theo chức năng:

• Ball Valve (Van bi): Dòng Monoball, Ballostar với khả năng đóng ngắt cực nhanh.

• Globe Valve (Van cầu): Dòng van piston Klinger nổi tiếng toàn cầu về độ kín.

• Check Valve (Van một chiều): Bảo vệ máy bơm và hệ thống khỏi dòng chảy ngược.

2. Thông số kỹ thuật (Technical Specifications)

Đây là phần "xương sống" của catalogue:

• DN (Nominal Diameter): Kích thước danh nghĩa của van (ví dụ DN50, DN100).

• PN (Nominal Pressure): Áp suất danh nghĩa mà van có thể chịu đựng (PN16, PN40...).

• Temperature Range: Giới hạn nhiệt độ hoạt động (thường từ $-196°C$ đến $+450°C$ tùy dòng).

• Material: Vật liệu thân van (Thép đúc, Inox 316, Gang dẻo).

3. Bản vẽ kỹ thuật và Tiêu chuẩn

Catalogue cung cấp các bản vẽ 2D với đầy đủ các kích thước lắp đặt (Face-to-face dimensions). Bên cạnh đó là các tiêu chuẩn mà van đáp ứng như DIN (Đức) hoặc ANSI (Mỹ), giúp bạn biết được van có lắp vừa vào hệ thống hiện tại hay không.

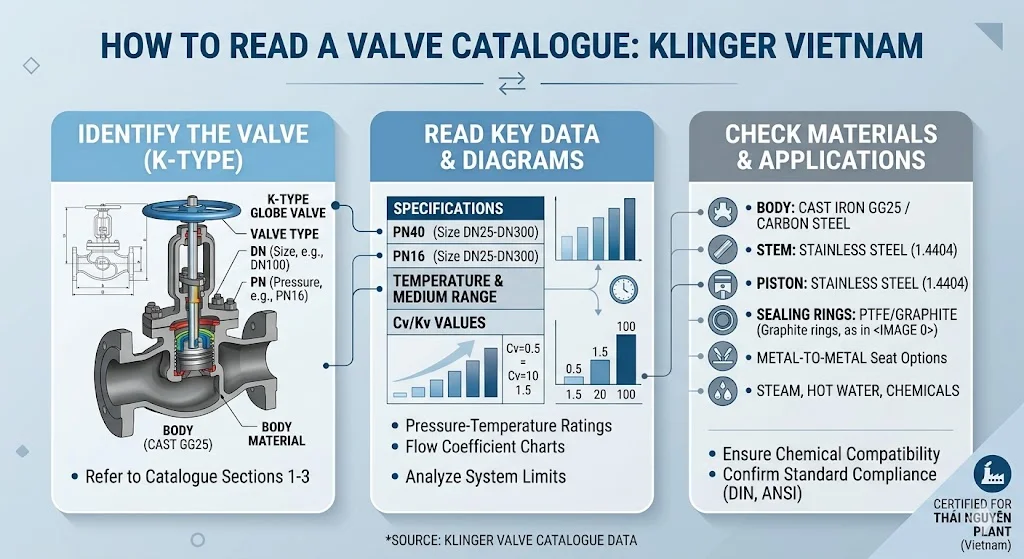

Cách đọc Klinger valve catalogue đúng chuẩn kỹ sư

Để không chọn sai thiết bị, hãy áp dụng quy trình 4 bước sau khi tra cứu bộ tài liệu kỹ thuật này:

Bước 1: Xác định đúng loại van theo chức năng

Đừng chọn van bi nếu bạn cần điều tiết lưu lượng một cách thường xuyên. Hãy tra cứu mục "Piston Valves" nếu hệ thống của bạn là hơi bão hòa (steam) cần độ kín tuyệt đối.

Bước 2: Đối chiếu thông số vận hành (DN, PN, T)

Kiểm tra xem áp suất làm việc thực tế của hệ thống có nằm trong dải PN của van không. Lưu ý: Áp suất làm việc luôn phải thấp hơn PN để đảm bảo hệ số an toàn.

Bước 3: Kiểm tra vật liệu tương thích (Material Selection)

• Body: Nếu dùng cho hóa chất ăn mòn, hãy chọn Stainless Steel. Nếu dùng cho nước sạch thông thường, Cast Iron có thể là lựa chọn kinh tế hơn.

• Seat/Sealing: Kiểm tra vật liệu làm kín là PTFE, Graphit hay Metal-to-Metal để phù hợp với nhiệt độ môi chất.

Bước 4: Đọc bản vẽ kích thước (Dimensions)

Xác định kiểu kết nối là Flanged (Mặt bích) hay Threaded (Nối ren). Kiểm tra khoảng cách giữa hai mặt bích để đảm bảo khi mua về, van có thể đặt vừa vào khoảng trống trên đường ống mà không cần cắt nối phức tạp.

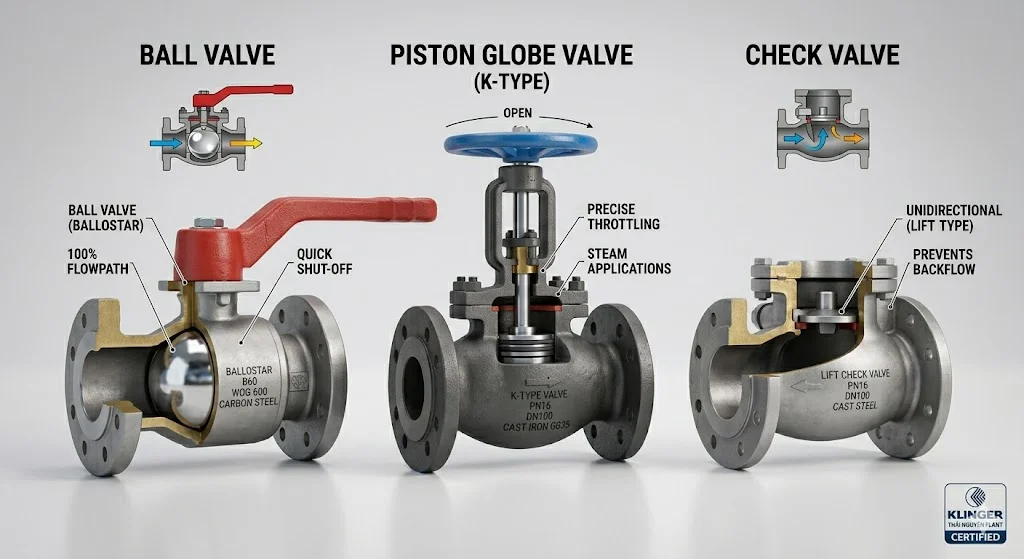

Các loại valve phổ biến trong catalogue Klinger

Trong cuốn klinger valve catalogue, có 3 dòng sản phẩm luôn chiếm vị trí ưu tiên nhờ tính ứng dụng cao:

1. Klinger Piston Valves: Đây là "đặc sản" của hãng. Thay vì dùng đĩa van thông thường, nó dùng piston bằng thép không gỉ kết hợp với các vòng đệm đàn hồi. Ưu điểm là độ kín vượt trội, thường được dùng trong các nhà máy nhiệt điện và lọc dầu.

2. Klinger Ballostar (Ball Valve): Dòng van bi cao cấp với thiết kế đặc biệt cho phép vận hành nhẹ nhàng ngay cả ở áp suất cao. Phù hợp cho việc đóng ngắt nhanh.

3. Klinger Butterfly Valves: Thường dùng cho các đường ống kích thước lớn, giúp tiết kiệm không gian và chi phí.

So sánh các dòng van trong catalogue Klinger

Insight chuyên gia: Không có loại van nào là "tốt nhất" về mọi mặt. Một chiếc van bi Inox đắt tiền vẫn có thể hỏng nhanh chóng nếu bị ép làm nhiệm vụ điều tiết hơi nóng liên tục. Bí quyết nằm ở việc chọn loại van phù hợp nhất với ứng dụng thực tế.

Tại sao đọc sai catalogue dẫn đến sai lỗi hệ thống?

Việc "đọc lướt" hoặc suy đoán thông số trong klinger valve catalogue là nguyên nhân của nhiều vụ tai nạn công nghiệp:

• Chọn sai áp suất (PN): Lắp van PN16 vào đường ống PN25 có thể gây nổ van khi áp suất đạt đỉnh.

• Chọn sai vật liệu: Sử dụng van gang cho hóa chất sẽ dẫn đến hiện tượng ăn mòn xuyên thấu chỉ sau vài tuần vận hành.

• Sai tiêu chuẩn kết nối: Van tiêu chuẩn DIN không thể lắp trực tiếp vào mặt bích tiêu chuẩn ANSI mà không có bộ chuyển đổi, gây đình trệ tiến độ thi công.

Ứng dụng thực tế của Klinger valve catalogue

Catalogue này không chỉ nằm trên bàn của nhân viên thu mua, nó còn xuất hiện trong:

• Giai đoạn thiết kế: Kỹ sư lấy thông số kích thước để đưa vào bản vẽ AutoCAD/Revit.

• Giai đoạn mua hàng: Nhân viên procurement đối chiếu mã hàng (Part number) để đảm bảo mua đúng model.

• Bảo trì & Thay thế: Kỹ thuật viên tra cứu catalogue để tìm các bộ phận thay thế (spare parts) tương thích như vòng đệm hoặc bộ sửa chữa (repair kit).

Sai lầm thường gặp khi sử dụng catalogue

1. Chỉ nhìn giá, bỏ qua thông số: Đây là lỗi phổ biến nhất. Một chiếc van rẻ hơn thường có vật liệu làm kín kém bền hơn ở nhiệt độ cao.

2. Nhầm lẫn giữa DN và Inch: DN50 tương đương 2 inch, nhưng các tiêu chuẩn kích thước thực tế có thể lệch nhau vài milimet tùy vào tiêu chuẩn mặt bích.

3. Bỏ qua biểu đồ P-T (Pressure-Temperature): Áp suất chịu đựng của van sẽ giảm xuống khi nhiệt độ tăng lên. Đừng chỉ nhìn vào con số PN ghi trên thân van.

Checklist chọn van từ catalogue Klinger

Để đảm bảo độ chính xác 100%, hãy đi qua checklist này trước khi đặt hàng:

• [ ] Môi chất là gì? (Hơi, nước, dầu, hay hóa chất ăn mòn?)

• [ ] Áp suất làm việc cực đại? (Nên chọn van có PN > áp suất thực tế ít nhất 20%).

• [ ] Nhiệt độ hoạt động? (Kiểm tra giới hạn của vật liệu làm kín).

• [ ] Kích thước đường ống? (DN bao nhiêu?).

• [ ] Tiêu chuẩn kết nối? (DIN, ANSI hay JIS?).

• [ ] Chức năng? (Chỉ đóng ngắt hay cần điều tiết lưu lượng?).

FAQ – Những câu hỏi thường gặp

1. Klinger valve catalogue dùng để làm gì?

Dùng để tra cứu mã sản phẩm, kích thước bản vẽ và các thông số kỹ thuật (áp suất, nhiệt độ, vật liệu) nhằm chọn đúng loại van cho hệ thống đường ống.

2. Có thể chọn van chỉ dựa vào catalogue không?

Có thể, nếu bạn hiểu rõ các thông số kỹ thuật và điều kiện vận hành của hệ thống. Tuy nhiên, với các ứng dụng đặc biệt, nên tham khảo ý kiến chuyên gia kỹ thuật của hãng.

3. DN và PN trong catalogue nghĩa là gì?

DN (Nominal Diameter) là đường kính danh nghĩa của lỗ thoát. PN (Nominal Pressure) là áp suất danh nghĩa mà thiết bị có thể chịu được ở nhiệt độ tham chiếu.

4. Tại sao cần dùng bản catalogue mới nhất?

Hãng Klinger thường xuyên cập nhật cải tiến vật liệu và thay đổi một số kích thước nhỏ để tối ưu hiệu suất. Dùng catalogue cũ có thể dẫn đến việc đặt hàng những model đã ngừng sản xuất.

5. Sai lầm lớn nhất khi đọc catalogue là gì?

Bỏ qua sự ảnh hưởng của nhiệt độ đối với áp suất (biểu đồ P-T) và không kiểm tra tiêu chuẩn mặt bích.

Kết luận

Klinger valve catalogue là một tài liệu kỹ thuật cực kỳ giá trị, giúp các đơn vị sản xuất và xây lắp đảm bảo tính an toàn, hiệu quả cho hệ thống. Hiểu đúng catalogue không chỉ giúp bạn chọn được thiết bị chất lượng, mà còn là cách để tối ưu hóa chi phí đầu tư ban đầu và giảm thiểu rủi ro vận hành về sau. Đừng coi catalogue là tập tài liệu tham khảo, hãy coi đó là nền tảng cho sự an toàn của mọi công trình công nghiệp.
