Khớp Nối Mềm DN200: Giải Pháp Chống Rung Và Bảo Vệ Đường Ống Toàn Diện

Trong các hệ thống hạ tầng kỹ thuật hiện nay, việc vận hành các cụm bơm công nghiệp, hệ thống HVAC hay mạng lưới PCCC luôn đi kèm với những thách thức về cơ học. Đặc biệt, đối với các đường ống kích thước lớn như DN200 (tương đương phi 219mm), các hiện tượng rung lắc mạnh, giãn nở nhiệt do thay đổi nhiệt độ lưu chất hoặc tiếng ồn vận hành thường xuyên xảy ra. Nếu hệ thống được kết nối cứng hoàn toàn bằng các mối hàn hoặc mặt bích cố định, áp lực tích tụ sẽ dễ dẫn đến nứt đường ống, hư hỏng mặt bích và làm giảm đáng kể tuổi thọ của thiết bị đắt tiền.

Chính vì vậy, khớp nối mềm DN200 trở thành một mắt xích không thể thiếu. Đây là giải pháp kỹ thuật tối ưu giúp hấp thụ rung động từ máy bơm, bù đắp sai lệch tâm và co giãn nhiệt, từ đó bảo vệ toàn bộ hệ thống đường ống khỏi các sự cố đứt gãy không đáng có.

Khớp Nối Mềm DN200 Là Gì?

Khớp nối mềm DN200 (Flexible Joint DN200) là một loại phụ kiện cơ khí có khả năng đàn hồi, được lắp đặt giữa hai đoạn đường ống hoặc giữa thiết bị và đường ống có kích thước danh định là DN200. Điểm khác biệt lớn nhất của nó so với các loại ống nối thông thường chính là cấu tạo từ những vật liệu có khả năng biến dạng linh hoạt như cao su tổng hợp hoặc inox (thép không gỉ) dạng ống lưới sóng.

Về mặt chức năng, thiết bị này đóng vai trò như một "bộ giảm xóc" cho hệ thống. Nó không chỉ đơn thuần là kết nối mà còn thực hiện các nhiệm vụ:

• Giảm rung và triệt tiêu tiếng ồn: Ngăn chặn sự truyền dẫn rung động từ các thiết bị quay (bơm, máy nén) vào đường ống.

• Bù sai lệch: Cho phép một độ lệch tâm nhất định giữa hai đầu kết nối do sai số lắp đặt.

• Hấp thụ giãn nở: Chịu đựng sự thay đổi chiều dài do hiện tượng giãn nở nhiệt của kim loại.

Định nghĩa chuẩn SEO: Khớp nối mềm DN200 là thiết bị kết nối đường ống kích thước DN200 (8 inch), được thiết kế đặc thù để hấp thụ rung động, bù giãn nở nhiệt và giảm áp lực cơ học, đảm bảo tính ổn định và an toàn cho hệ thống piping công nghiệp.

Nguyên Lý Hoạt Động Của Khớp Nối Mềm

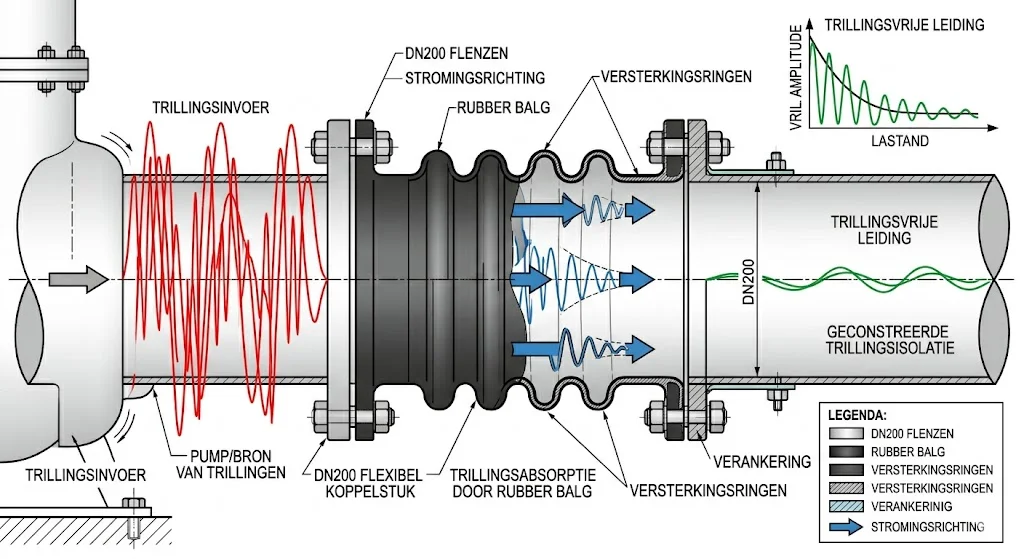

Nguyên lý cốt lõi của khớp nối mềm dựa trên tính đàn hồi của vật liệu. Khi dòng lưu chất di chuyển với vận tốc lớn hoặc khi máy bơm khởi động, nó tạo ra các xung lực và sóng chấn động dọc theo thành ống. Thân khớp nối (bằng cao su hoặc inox sóng) sẽ biến dạng theo các trục (trục dọc, trục ngang, góc nghiêng) để hấp thụ các năng lượng này thay vì để chúng tác động trực tiếp lên các mối nối cứng.

Tại sao hệ thống DN200 lại cần thiết bị này hơn các hệ thống nhỏ? Với đường kính DN200, lưu lượng và khối lượng lưu chất bên trong là rất lớn. Động năng sinh ra từ dòng chảy lớn và áp suất cao khiến các rung động trở nên mãnh liệt hơn nhiều so với ống nhỏ. Một sự co giãn chỉ vài milimet ở đường ống DN200 có thể tạo ra lực tác động lên tới hàng tấn, đủ để bẻ gãy các bu lông mặt bích nếu không có sự hỗ trợ của khớp nối mềm.

Các Loại Khớp Nối Mềm DN 200 Phổ Biến

Tùy vào môi trường làm việc, kỹ sư sẽ lựa chọn loại khớp nối phù hợp:

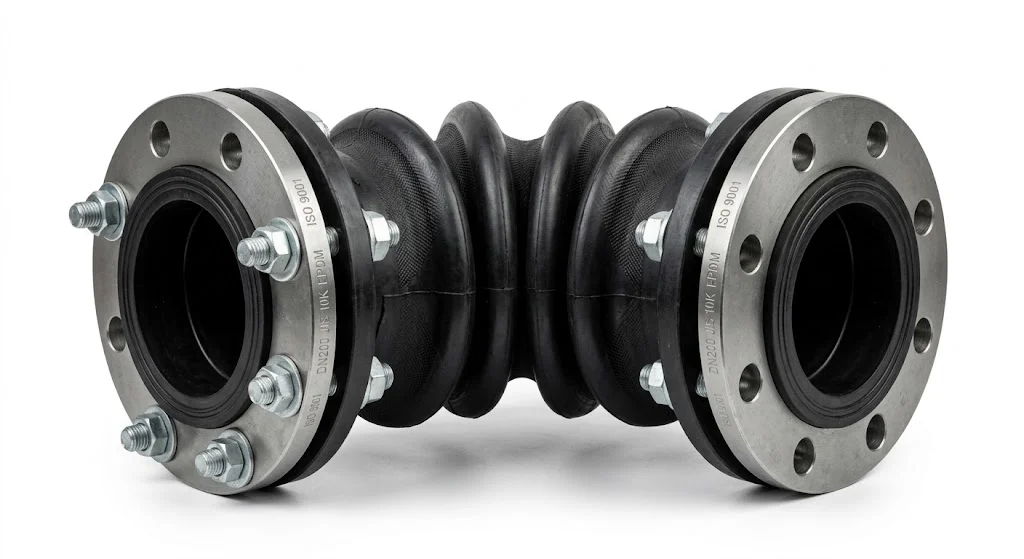

1. Khớp nối mềm cao su DN200

Loại này có thân làm bằng cao su EPDM hoặc NBR, gia cố lớp sợi tổng hợp bên trong. Ưu điểm nổi bật là khả năng giảm rung cực tốt và giá thành hợp lý. Tuy nhiên, chúng hạn chế về nhiệt độ (thường dưới $100^{\circ}C$).

2. Khớp nối mềm inox DN200 (Ống bù trừ nhiệt inox)

Cấu tạo từ thép không gỉ (thường là SUS 304 hoặc SUS 316L). Loại này chịu được nhiệt độ rất cao (có thể lên tới $450^{\circ}C$) và áp suất lớn. Inox cũng giúp thiết bị chống ăn mòn hóa chất vượt trội.

3. Kiểu kết nối: Mặt bích và Ren

• Khớp nối mềm mặt bích: Đây là kiểu phổ biến nhất cho DN200 vì tính chắc chắn và dễ tháo lắp bảo trì.

• Khớp nối mềm ren: Rất hiếm khi dùng cho kích thước lớn như DN200 do khó đảm bảo độ kín khít và chịu lực ở kích cỡ này.

Insight chuyên gia: Không có loại khớp nối nào là "tốt nhất" một cách tuyệt đối. Sự lựa chọn phụ thuộc hoàn toàn vào lưu chất là gì (nước, hóa chất, hay hơi nóng) và áp suất vận hành của hệ thống.

Thông Số Kỹ Thuật Quan Trọng Của Khớp Nối Mềm DN 200

Khi đặt mua hoặc thiết kế, bạn cần đặc biệt lưu ý các thông số sau để tránh tình trạng mua về nhưng không lắp đặt được:

• Kích thước: DN200 (D219 / 8 Inch).

• Áp suất làm việc: Phổ biến là PN10, PN16, PN25. Việc chọn sai áp suất (ví dụ hệ thống PN16 nhưng dùng khớp PN10) có thể gây nổ khớp nối.

• Tiêu chuẩn mặt bích: Đây là yếu tố sống còn. Có các tiêu chuẩn chính như JIS (10K, 20K), ANSI (Class 150, 300), DIN (PN10, PN16). Mỗi tiêu chuẩn có số lỗ bu lông và khoảng cách tâm lỗ khác nhau; nếu sai tiêu chuẩn, bạn sẽ không thể kết nối được với mặt bích của đường ống có sẵn.

• Chiều dài (L): Khớp nối mềm DN 200 thường có chiều dài tiêu chuẩn (L=200mm, 300mm...), cần kiểm tra khoảng cách thực tế trên đường ống.

So Sánh Khớp Nối Mềm Cao Su Và Inox

Khi nào nên dùng inox? Bạn nên ưu tiên khớp nối inox cho các hệ thống hơi nóng (Steam), lò hơi, hoặc các đường ống dẫn hóa chất có tính ăn mòn cao mà cao su không chịu được.

Tại Sao Hệ DN200 Cần Khớp Nối Mềm?

Đường ống DN200 thường nằm trong trục chính của tòa nhà hoặc các dây chuyền sản xuất lớn. Tại vị trí đầu ra của máy bơm, dòng nước bị đẩy đi với áp lực cực lớn tạo ra hiện tượng búa nước và rung động tần số cao.

Nếu thiếu khớp nối mềm:

1. Mối nối mặt bích sẽ sớm bị rò rỉ do ốc vít bị nới lỏng bởi rung động.

2. Các thiết bị đo (đồng hồ áp, cảm biến) nhanh hỏng do rung lắc.

3. Hậu quả nghiêm trọng nhất là gãy nứt cổ bơm – một thiệt hại cực kỳ tốn kém để sửa chữa.

Ứng Dụng Thực Tế

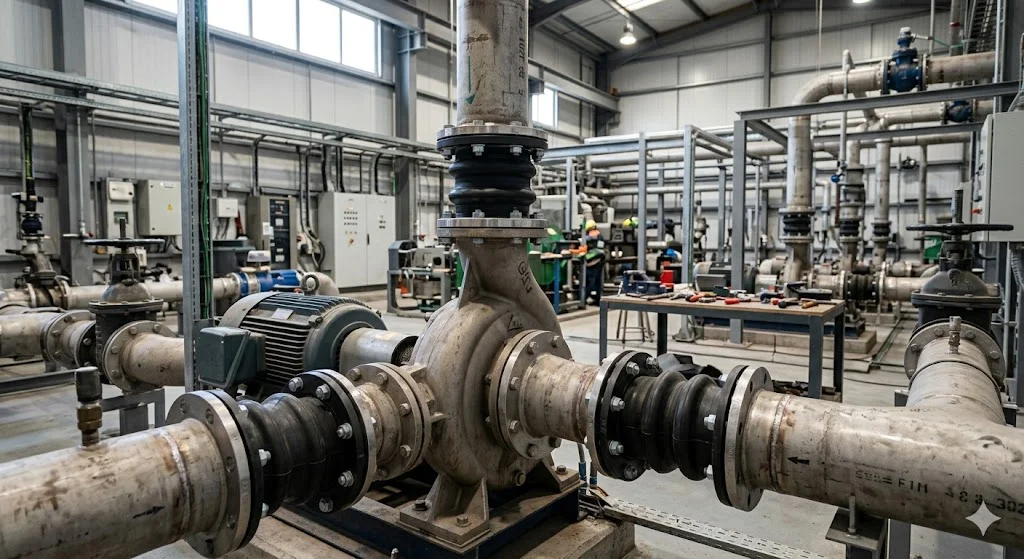

Khớp nối mềm DN 200 xuất hiện dày đặc trong:

• Hệ thống HVAC: Chống rung cho các chiller, tháp giải nhiệt cỡ lớn.

• Trạm bơm tăng áp: Trong các tòa nhà cao tầng hoặc khu công nghiệp.

• Nhà máy xử lý nước: Kết nối các máy bơm nước thô và nước sạch.

• Hệ thống PCCC: Bảo vệ đường ống chính dẫn nước chữa cháy.

Đặc biệt, tại các nhà máy sử dụng bơm công suất lớn, khớp nối mềm thường được lắp theo cặp ở cả đầu hút và đầu đẩy để triệt tiêu tối đa dao động.

Sai Lầm Thường Gặp Và Hướng Dẫn Lựa Chọn

Nhiều đơn vị mua hàng thường gặp lỗi:

• Chọn sai tiêu chuẩn mặt bích: Ví dụ ống dùng chuẩn JIS 10K nhưng mua khớp nối chuẩn DIN PN16.

• Dùng sai vật liệu: Sử dụng khớp cao su cho đường hơi nóng, dẫn đến khớp bị chảy hoặc nổ chỉ sau vài ngày.

• Lắp đặt quá mức: Kéo giãn khớp nối vượt quá thông số cho phép của nhà sản xuất trong lúc thi công.

Checklist khi chọn khớp nối mềm DN200:

1. Lưu chất: Nước sạch, nước thải, hóa chất hay hơi nóng?

2. Áp suất: Áp suất tối đa của hệ thống là bao nhiêu? (Cần chọn khớp có PN cao hơn áp suất thực tế).

3. Nhiệt độ: Nhiệt độ làm việc thường xuyên và nhiệt độ đỉnh.

4. Kiểu kết nối: Mặt bích chuẩn gì? (JIS, ANSI, BS...).

FAQ - Câu Hỏi Thường Gặp

1. Khớp nối mềm DN200 là gì?

Là phụ kiện có tính đàn hồi dùng để chống rung và bù giãn nở cho đường ống phi 219mm.

2. DN200 tương đương bao nhiêu inch?

Kích thước này tương đương với 8 inch (phi 219.1mm theo tiêu chuẩn hệ mét).

3. Nên dùng loại cao su hay inox?

Dùng cao su nếu ưu tiên chống rung và giá rẻ. Dùng inox nếu hệ thống có nhiệt độ cao hoặc lưu chất ăn mòn.

4. Khớp nối mềm DN 200 chịu được áp suất bao nhiêu?

Tùy loại, thông thường là PN10 (10bar) hoặc PN16 (16bar), có các dòng đặc chủng chịu tới PN25 hoặc PN40.

Kết Luận
