Pipe Union Là Gì? Giải Pháp Vàng Cho Hệ Thống Đường Ống Cần Tháo Lắp Bảo Trì

Tháo lắp đường ống: Vì sao một mối nối nhỏ lại quyết định hiệu quả bảo trì?

Trong vận hành hệ thống đường ống thực tế, việc phải bảo trì máy bơm, thay thế van hoặc vệ sinh đường dẫn là điều không thể tránh khỏi. Tuy nhiên, một vấn đề đau đầu mà các kỹ thuật viên thường gặp phải là làm thế nào để tháo rời một đoạn ống nằm giữa hệ thống mà không phải cắt bỏ ống hoặc tháo dỡ toàn bộ mạng lưới phức tạp.

Nếu sử dụng các loại nối cứng bằng keo hoặc hàn chết, việc bảo trì sẽ trở thành một cơn ác mộng về chi phí và thời gian. Ngay cả khi sử dụng nối ren thông thường, việc tháo lắp nhiều lần cũng dễ gây mòn ren và dẫn đến rò rỉ. Đây chính là lúc pipe union (rắc co) thể hiện vai trò là giải pháp tháo lắp nhanh tối ưu nhất.

Sự hiện diện của rắc co giúp bạn tách rời các thiết bị đầu cuối một cách linh hoạt, đảm bảo độ kín khít tuyệt đối mà không cần tác động đến các đoạn ống cố định xung quanh. Trong bài viết này, chúng ta sẽ phân tích chuyên sâu tại sao đây lại là phụ kiện không thể thiếu trong mọi hệ thống đường ống hiện đại.

Pipe union là gì? Khám phá cấu tạo và nguyên lý hoạt động

Định nghĩa pipe union

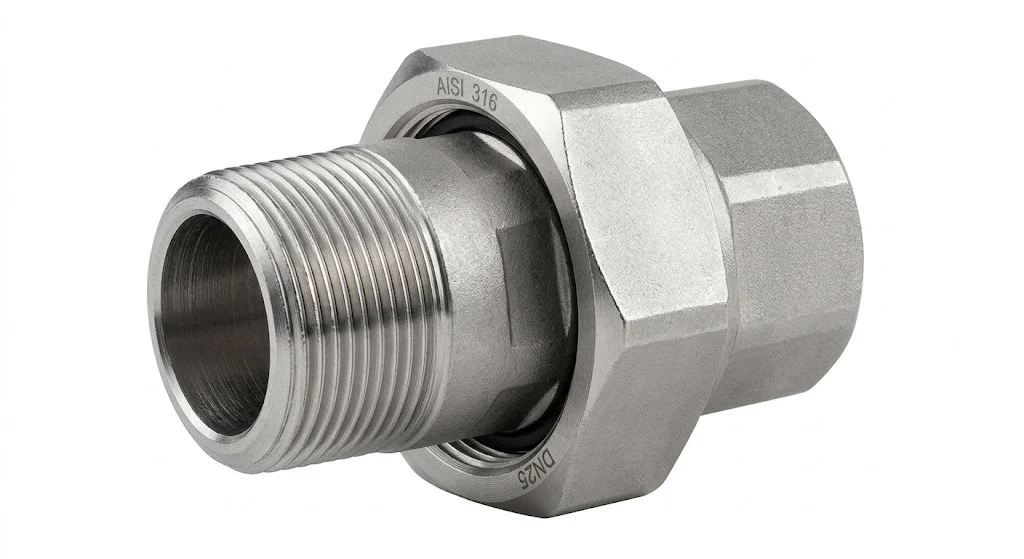

Pipe union (hay còn gọi là rắc co) là một loại khớp nối đường ống chuyên dụng, được thiết kế để kết nối hai đoạn ống với nhau một cách chắc chắn nhưng lại cho phép tháo rời nhanh chóng mà không cần xoay các đoạn ống. Đây là điểm khác biệt cốt lõi so với các loại coupling (măng xông) thông thường vốn yêu cầu người thợ phải xoay ít nhất một đoạn ống để tháo rời liên kết.

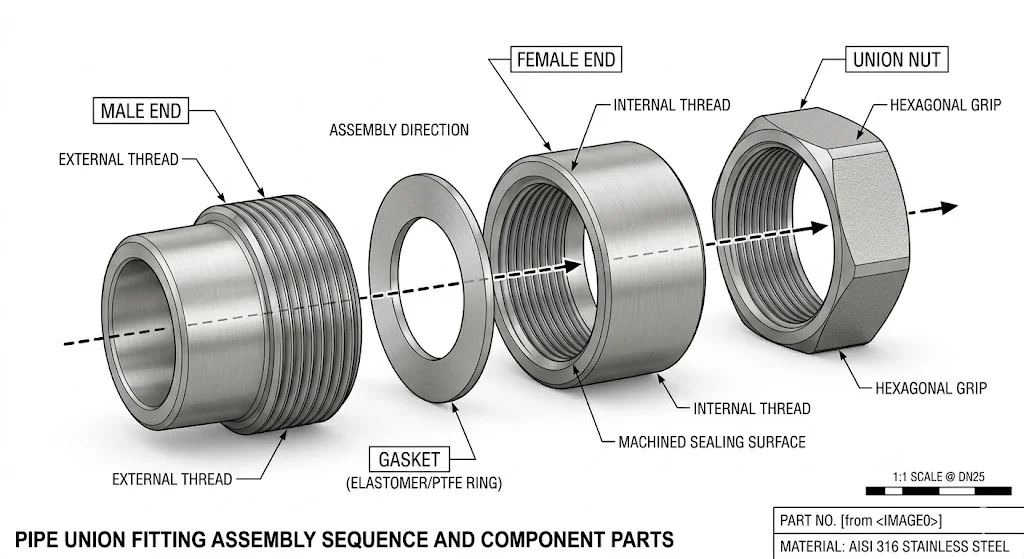

Cấu tạo và nguyên lý vận hành

Về mặt cơ học, một bộ rắc co tiêu chuẩn bao gồm 3 thành phần rời rạc:

• Hai đầu nối (Ends): Thường là đầu đực (male) và đầu cái (female) hoặc hai đầu bằng nhau tùy thiết kế.

• Đai siết (Union Nut): Bộ phận đóng vai trò khóa và ép chặt hai đầu nối lại với nhau.

Nguyên lý hoạt động: Khi lắp đặt, hai đầu nối được cố định vào hai đầu ống tương ứng (bằng ren hoặc hàn). Sau đó, đai siết (union nut) được vặn chặt, tạo ra lực ép cơ khí lớn lên bề mặt tiếp xúc giữa hai đầu nối. Lực ép này giúp hai bề mặt áp sát vào nhau, hình thành một mối nối kín.

Để đảm bảo độ kín cao, đặc biệt trong hệ thống áp lực hoặc có rung động, nhiều loại pipe union (rắc co) được thiết kế kèm gioăng làm kín (cao su, PTFE…). Gioăng sẽ bị nén khi siết, lấp đầy các khe hở vi mô và ngăn rò rỉ lưu chất.

Ngoài ra, hiệu quả làm kín còn phụ thuộc vào:

• Độ chính xác bề mặt tiếp xúc (metal-to-metal hoặc có seat)

• Lực siết đủ và đều để tránh lệch tâm

• Loại vật liệu gioăng phù hợp với nhiệt độ và môi chất

Tóm lại: Pipe union hoạt động dựa trên nguyên lý ép cơ khí + làm kín bằng bề mặt và/hoặc gioăng, giúp tạo ra liên kết vừa chắc chắn vừa dễ tháo lắp, tối ưu cho bảo trì hệ thống.

Phân tích chuyên sâu: Phân loại và cấu tạo chi tiết

Để hệ thống vận hành ổn định, việc chọn đúng loại rắc co dựa trên vật liệu và tiêu chuẩn kỹ thuật là vô cùng quan trọng.

1. Phân loại rắc co đa dạng theo môi trường sử dụng

Tùy thuộc vào môi chất (nước, hóa chất, hơi) và áp suất làm việc, người ta chia giắc co thành các nhóm chính:

• Theo vật liệu:

  • Inox (304, 316): Khả năng chống ăn mòn tuyệt vời, chuyên dùng cho thực phẩm, hóa chất và hệ thống xử lý nước sạch cao cấp.

  • Thép: Chịu lực tốt, thường dùng trong hệ thống hơi hoặc dầu khí.

  • Nhựa (PVC, UPVC): Giá thành rẻ, trọng lượng nhẹ, phổ biến trong hệ thống cấp thoát nước dân dụng.

• Theo kiểu kết nối:

  • Threaded union (Nối ren): Phổ biến nhất, dễ lắp đặt bằng dụng cụ cầm tay.

  • Welded union (Nối hàn): Dùng cho áp suất rất cao, yêu cầu tính cố định vĩnh viễn ở hai đầu.

• Theo tiêu chuẩn: Tùy theo khu vực và dự án, bạn có thể gặp các tiêu chuẩn ren như BSP (Anh/Châu Âu), NPT (Mỹ) hoặc tiêu chuẩn kích thước DIN (Đức).

2. Chi tiết các bộ phận quyết định độ kín

Độ bền và khả năng chịu áp của rắc co nằm ở hai yếu tố: vật liệu gioăng và bề mặt làm kín.

• Bề mặt làm kín (Seat):

  • Flat seat (Bề mặt phẳng): Thường sử dụng gioăng đệm ở giữa để làm kín.

  • Conical seat (Bề mặt côn): Hai mặt kim loại được mài nhẵn theo hình nón để khớp khít vào nhau, thường không cần gioăng nhưng yêu cầu độ chính xác gia công cực cao.

• Gioăng (Gasket): Sử dụng PTFE (Teflon) cho hóa chất, chịu nhiệt hoặc cao su (EPDM/NBR) cho hệ thống nước thông thường.

So sánh pipe union với các loại nối ống khác

Việc hiểu rõ ưu và nhược điểm của từng loại khớp nối sẽ giúp bạn tối ưu hóa chi phí đầu tư.

Khi nào bạn bắt buộc nên dùng rắc co?

Hãy sử dụng giắc co tại các vị trí gần máy bơm, đồng hồ đo lưu lượng, hoặc các cụm van cần bảo trì thường xuyên. Ở những không gian hạn chế không thể xoay ống, rắc co là lựa chọn duy nhất khả thi.

Thông số kỹ thuật và Ứng dụng thực tế

Thông số kỹ thuật cần lưu ý

Sai lầm trong thông số sẽ dẫn đến rò rỉ hoặc hỏng hóc hệ thống ngay khi vận hành. Bạn cần kiểm tra kỹ:

• Kích thước danh nghĩa (DN): Phải tương thích với kích thước đường ống hiện có.

• Áp suất làm việc (PN): Đảm bảo giắc co chịu được áp lực bơm của hệ thống.

• Loại ren: Tuyệt đối không lắp lẫn ren NPT vào hệ thống ren BSP vì sẽ gây cháy ren và rò rỉ.

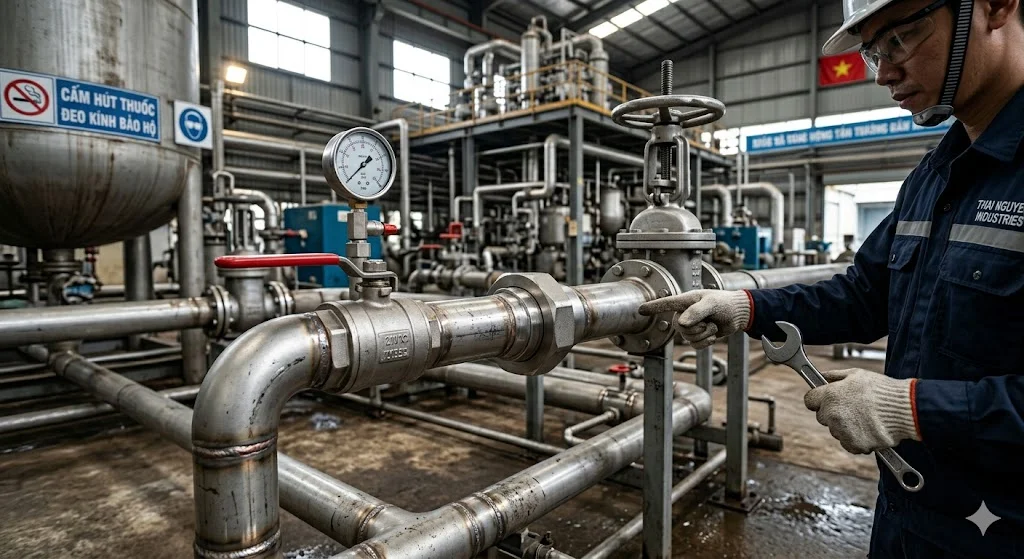

Ứng dụng của rắc co trong công nghiệp và đời sống

Nhờ tính linh hoạt vượt trội, rắc co xuất hiện ở hầu hết các lĩnh vực:

• HVAC & Điện lạnh: Kết nối các cụm trao đổi nhiệt, giàn lạnh.

• Nhà máy thực phẩm & Dược phẩm: Sử dụng giắc co inox để dễ dàng tháo rời vệ sinh đường ống định kỳ.

• Hệ thống hóa chất: Kết nối các bồn chứa và máy bơm vận chuyển môi chất ăn mòn.

Checklist: Cách chọn và lắp đặt rắc co chuẩn chuyên gia

Để tránh những sai lầm gây lãng phí, hãy tuân thủ checklist sau:

• [ ] Môi trường: Xác định môi chất là nước sạch, nước thải hay hóa chất để chọn vật liệu inox hay nhựa.

• [ ] Tiêu chuẩn ren: Kiểm tra xem hệ thống đang dùng ren BSP hay NPT.

• [ ] Áp suất & Nhiệt độ: Đảm bảo thông số PN và khả năng chịu nhiệt phù hợp.

• [ ] Thương hiệu: Ưu tiên các nhà cung cấp có đầy đủ chứng chỉ CO/CQ.

Lưu ý khi lắp đặt:

1. Vệ sinh sạch bề mặt hai đầu nối trước khi ép vào nhau.

2. Siết đai vừa đủ lực; siết quá tay có thể làm biến dạng đai hoặc hỏng bề mặt làm kín.

3. Test áp suất hệ thống bằng nước trước khi đưa vào vận hành chính thức để kiểm soát rò rỉ.

FAQ: Những câu hỏi thường gặp về rắc co

1. Pipe union khác gì với Coupling?

Union cho phép tháo rời mà không cần xoay ống, cực kỳ linh hoạt trong không gian hẹp. Coupling là nối cố định, muốn tháo phải xoay một đầu ống.

2. Giắc co có thể tái sử dụng không?

Có, đây là ưu điểm lớn nhất. Bạn có thể tháo ra và lắp lại nhiều lần mà vẫn đảm bảo độ kín nếu bề mặt làm kín không bị trầy xước.

3. Nên dùng giắc co inox hay giắc co nhựa?

Inox dành cho hệ thống áp suất cao, nhiệt độ lớn và yêu cầu vệ sinh. Nhựa dành cho hệ thống nước dân dụng để tối ưu chi phí.

4. Tại sao mối nối giắc co của tôi bị rò rỉ?

Thường do chọn sai loại ren, gioăng đệm bị lệch hoặc siết quá lực gây biến dạng bề mặt làm kín.
