Bích thép DN80: Giải Pháp Kết Nối Công Nghiệp Chuẩn Kỹ Thuật

Trong quá trình thi công và vận hành hệ thống đường ống trung bình, DN80 là kích thước cực kỳ phổ biến. Tuy nhiên, một sai lầm nhỏ trong khâu chuẩn bị vật tư có thể dẫn đến những hệ quả đình trệ nghiêm trọng.

Chọn sai bích DN80 – hệ thống có thể rò rỉ ngay. Khi lắp đặt đường ống DN80 hoặc kết nối với các thiết bị như máy bơm, van, việc chọn sai tiêu chuẩn mặt bích (ví dụ lắp bích JIS vào thiết bị tiêu chuẩn DIN) sẽ khiến các lỗ bu lông không khớp nhau. Thậm chí, nếu chọn sai cấp áp suất, hiện tượng xì nước, nổ gioăng dưới áp lực vận hành là điều khó tránh khỏi.

Không chỉ vậy, nhiều trường hợp còn gặp lỗi do không kiểm tra bề mặt làm kín (RF/FF), sai loại gioăng hoặc siết bu lông không đều lực, dẫn đến rò rỉ dù đã chọn đúng tiêu chuẩn. Đây là những lỗi thi công phổ biến nhưng ảnh hưởng trực tiếp đến độ kín và độ bền của toàn bộ hệ thống.

Bích thép DN80 là giải pháp kết nối linh hoạt và bền bỉ, nhưng để đạt được hiệu suất tối đa, nhà thầu và kỹ sư cần hiểu rõ các thông số kỹ thuật cốt lõi như: tiêu chuẩn (DIN, ANSI, JIS), cấp áp suất (PN, Class), vật liệu, kiểu bề mặt làm kín và quy trình lắp đặt chuẩn.

Bài viết này sẽ phân tích chi tiết từ lý thuyết đến thực tế lắp đặt để giúp bạn có cái nhìn chuyên sâu nhất, từ đó tránh những sai sót nhỏ nhưng có thể gây hậu quả lớn trong vận hành hệ thống.

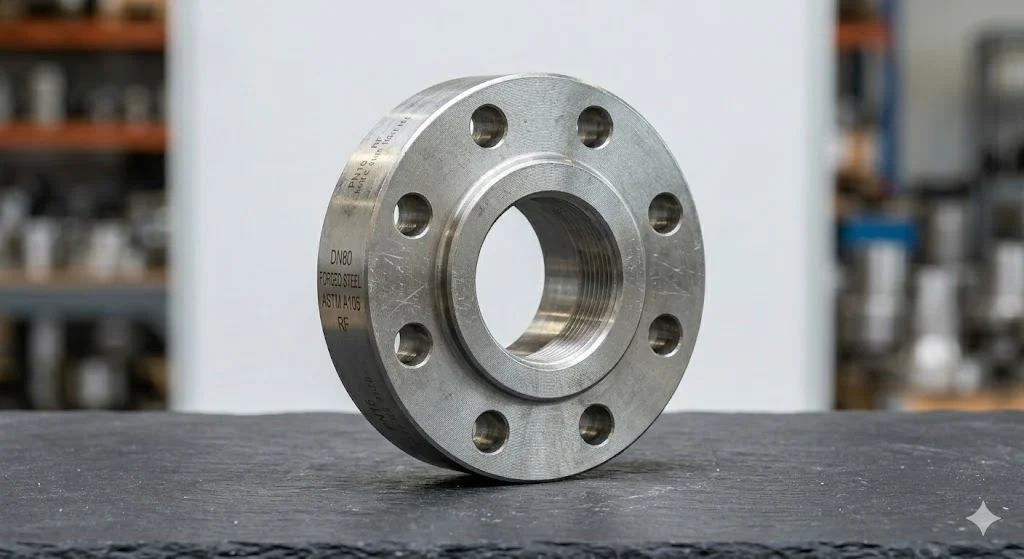

Bích thép DN80 là gì?

Bích thép DN80 là phụ kiện cơ khí dạng hình đĩa được chế tạo từ thép, dùng để kết nối các đoạn ống hoặc thiết bị (van, bơm, bồn chứa) có kích thước danh nghĩa DN80 (tương đương đường kính ngoài ống thép khoảng 88.9mm). Quá trình kết nối được thực hiện thông qua hệ thống bu lông siết chặt và gioăng làm kín ở giữa.

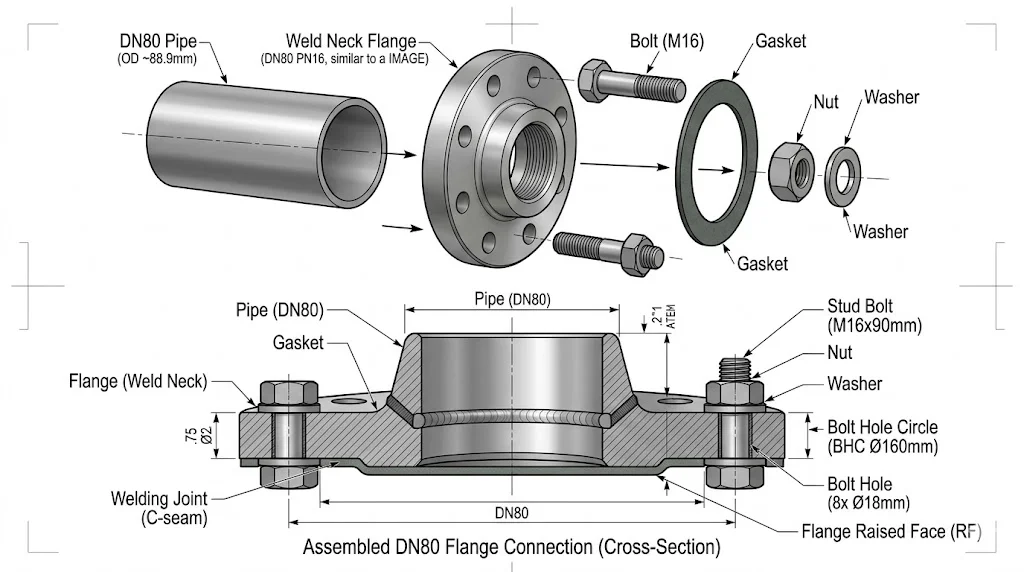

Cấu tạo và nguyên lý hoạt động

Một bộ kết nối mặt bích hoàn chỉnh bao gồm:

• Mặt bích: Thân bích chịu lực, có lỗ tâm để lưu chất đi qua.

• Lỗ bu lông: Được khoan chính xác theo các tiêu chuẩn quốc tế.

• Gioăng kín (Gasket): Đặt giữa hai mặt bích để ngăn rò rỉ.

Nguyên lý vận hành: Khi ta siết các bu lông theo lực định mức, lực ép cơ học sẽ tác động lên hai mặt bích, nén chặt lớp gioăng ở giữa. Gioăng sẽ biến dạng và điền đầy các rãnh siêu nhỏ trên bề mặt bích, tạo ra một môi trường kín hoàn toàn.

Điểm mấu chốt ở đây là lực siết bu lông phải được phân bổ đồng đều. Nếu siết lệch hoặc không đủ lực, gioăng sẽ không được nén đều, dẫn đến hiện tượng rò rỉ tại các điểm yếu. Ngược lại, nếu siết quá lực, gioăng có thể bị biến dạng quá mức hoặc hư hỏng, làm giảm khả năng làm kín.

Ngoài ra, hiệu quả làm kín còn phụ thuộc vào nhiều yếu tố khác như:

• Loại gioăng (cao su, PTFE, graphite…) phù hợp với môi chất và nhiệt độ

• Độ nhẵn bề mặt bích (RF, FF…) ảnh hưởng trực tiếp đến khả năng bám kín

• Quy trình siết bu lông theo hình sao (cross pattern) để đảm bảo lực phân bố đều

• Kiểm tra lại lực siết sau khi vận hành thử, vì gioăng có thể “lún” sau lần nén đầu tiên

Một mối nối bích kín tuyệt đối không đến từ một yếu tố đơn lẻ, mà là sự kết hợp giữa vật liệu đúng – kỹ thuật đúng – lực siết đúng. Chỉ cần sai một trong ba yếu tố này, nguy cơ rò rỉ là điều khó tránh khỏi.

Vì sao bích thép này chịu áp tốt và dễ tháo lắp? Thép có mô-đun đàn hồi cao, cho phép mặt bích chịu được áp suất nội tại lớn mà không bị biến dạng. Khác với phương pháp hàn trực tiếp, mặt bích cho phép kỹ thuật viên tháo rời để bảo trì thiết bị chỉ bằng cách tháo bu lông, cực kỳ tiện lợi cho các hệ thống cần vệ sinh định kỳ.

Phân tích chuyên sâu về bích thép này

Việc hiểu rõ các loại bích và tiêu chuẩn đi kèm là chìa khóa để đảm bảo tính đồng bộ cho hệ thống đường ống.

1. Các loại bích thép DN80 phổ biến

• Bích hàn cổ (Weld Neck): Có phần cổ dài được vát mép để hàn đối đầu với ống. Loại này phân bổ áp suất cực tốt, chuyên dùng trong công nghiệp nặng, hệ thống áp suất cao hoặc nhiệt độ biến thiên liên tục.

• Bích hàn trượt (Slip-on): Ống được đút vào trong lòng bích rồi hàn cả mặt trong và mặt ngoài. Đây là loại bích "quốc dân" nhờ giá thành hợp lý và tính linh hoạt cao khi lắp đặt.

• Bích ren (Threaded): Kết nối với ống bằng ren mà không cần hàn. Phù hợp cho các khu vực nhạy cảm với nhiệt (dễ cháy nổ) hoặc hệ thống ống nhỏ, áp suất thấp.

• Bích mù (Blind): Dùng để bịt kín đầu ống chờ hoặc các cửa kiểm tra. Nó chịu áp lực lớn nhất tại tâm mặt bích.

2. Thông số kỹ thuật cần nằm lòng

Để chọn đúng bích thép này, bạn phải kiểm tra checklist thông số sau:

• Kích thước: DN80 tương đương với 3 inch (hệ Inch).

• Cấp áp suất: PN10, PN16, PN25 (hệ DIN/EN) hoặc 10K, 20K (hệ JIS).

• Số lỗ bu lông: Thông thường là 8 lỗ (tùy tiêu chuẩn), nếu sai số lỗ hoặc khoảng cách lỗ (PCD), bạn sẽ không thể xỏ bu lông qua thiết bị.

• Vật liệu: Thép carbon (phổ biến) hoặc thép không gỉ (Inox 304/316) cho môi trường hóa chất.

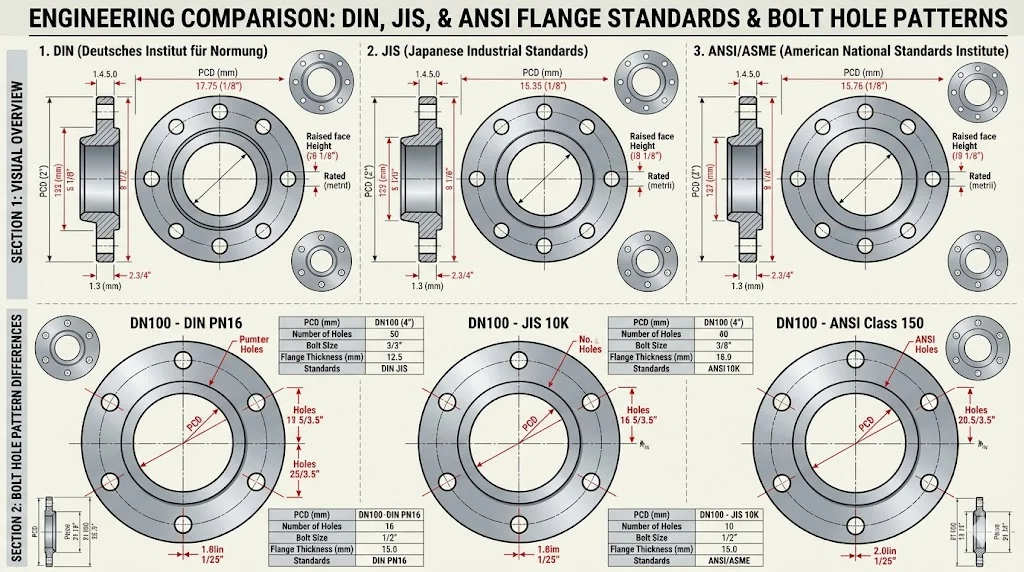

3. So sánh tiêu chuẩn DIN, JIS và ANSI

Đây là phần gây nhầm lẫn nhiều nhất cho người mua:

• DIN (Châu Âu): Sử dụng đơn vị Bar (PN), phổ biến trong các dự án vốn châu Âu hoặc hệ thống nước sạch.

• JIS (Nhật Bản): Sử dụng ký hiệu 5K, 10K, 20K. Rất phổ biến tại Việt Nam trong các nhà máy nhiệt điện, đóng tàu.

• ANSI/ASME (Mỹ): Sử dụng Class 150, 300. Độ dày bích và hệ lỗ khác hoàn toàn so với DIN và JIS.

Vì sao không lắp lẫn? Dù cùng là bích DN80, nhưng đường kính vòng tròn lỗ bu lông (PCD) và độ dày mặt bích của mỗi tiêu chuẩn là khác nhau. Việc cố tình "độ chế" lỗ bu lông sẽ làm giảm khả năng chịu lực và gây nguy hiểm cho hệ thống.

Ứng dụng thực tế và sai lầm thường gặp

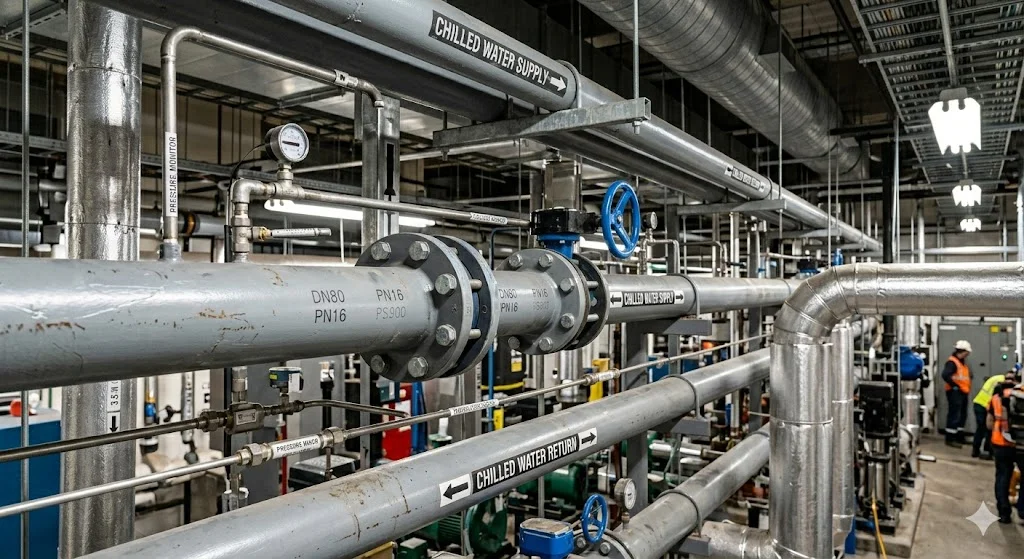

Hệ thống sử dụng bích thép này

• Cấp thoát nước: Kết nối các trục ống đứng trong tòa nhà cao tầng.

• Hệ thống HVAC: Dùng cho đường ống nước chiller, tháp giải nhiệt.

• Hệ thống PCCC: Các họng thu, họng xả của máy bơm chữa cháy.

• Nhà máy công nghiệp: Dẫn dầu, khí nén và các loại lưu chất trong dây chuyền sản xuất.

Những sai lầm "đắt giá"

1. Nhầm lẫn DN với mm: Nhiều người nhầm DN80 là đường kính ngoài 80mm. Thực tế, đường kính ngoài của ống DN80 xấp xỉ 89mm.

2. Quên dùng gioăng: Việc siết thép vào thép mà không có gioăng đệm chắc chắn sẽ dẫn đến rò rỉ ngay khi có áp suất.

3. Chọn sai vật liệu: Dùng bích thép thường cho hóa chất ăn mòn khiến mặt bích bị mục rỗng chỉ sau vài tháng vận hành.

Hướng dẫn lắp đặt bích thép này đúng chuẩn

Lắp đặt mặt bích là một nghệ thuật về sự chính xác. Hãy tuân thủ quy trình sau để đảm bảo độ kín tuyệt đối.

Checklist chọn mua:

• [ ] Xác định tiêu chuẩn thiết bị hiện có (DIN, JIS hay ANSI).

• [ ] Kiểm tra áp suất vận hành tối đa của hệ thống để chọn PN phù hợp.

• [ ] Chọn vật liệu bích tương ứng với vật liệu ống.

• [ ] Lựa chọn kiểu kết nối (hàn hay ren).

Lưu ý khi thi công:

1. Căn chỉnh song song: Hai mặt bích phải song song và đồng tâm trước khi siết. Không được dùng bu lông để "kéo" hai mặt bích bị lệch về phía nhau.

2. Siết bu lông đều lực: Sử dụng phương pháp siết chéo (đối xứng) để mặt bích ép xuống gioăng đều từ mọi phía.

3. Vệ sinh bề mặt: Đảm bảo mặt bích không bị trầy xước sâu hoặc dính bụi bẩn tại vị trí tiếp xúc với gioăng.

4. Kiểm tra rò rỉ: Thực hiện thử áp toàn hệ thống ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín của các mối nối bích.

Câu hỏi thường gặp (FAQ)

1. DN80 là bao nhiêu mm?

Kích thước danh nghĩa DN80 tương ứng với ống có đường kính ngoài (OD) khoảng 88.3mm đến 88.9mm tùy độ dày ống.

2. Bích DN80 có dùng chung mọi tiêu chuẩn không?

Tuyệt đối không. Bạn phải dùng bích cùng tiêu chuẩn (ví dụ JIS 10K phải đi với JIS 10K) để đảm bảo khớp lỗ bu lông và độ kín.

3. Có dùng bích thép DN80 ngoài trời được không?

Được, nhưng cần xử lý bề mặt như mạ kẽm nhúng nóng hoặc sơn chống gỉ để tránh tác động của môi trường gây oxy hóa thép.

4. PN16 DN80 có phổ biến không?

Rất phổ biến. Đây là cấp áp suất tiêu chuẩn cho hầu hết các hệ thống cấp nước đô thị và HVAC hiện nay.

5. Nên chọn bích thép hay inox?

Chọn bích thép cho nước sạch, dầu, khí nén để tiết kiệm chi phí. Chỉ chọn inox cho môi trường hóa chất, thực phẩm hoặc yêu cầu thẩm mỹ cao.

Kết luận

Bích thép DN80 là một mắt xích nhỏ nhưng đóng vai trò then chốt trong sự bền vững của hệ thống đường ống. Một sự lựa chọn sai lệch về tiêu chuẩn hay áp suất không chỉ gây lãng phí tài chính mà còn tiềm ẩn nguy cơ mất an toàn lao động.

Quan trọng nhất: Luôn kiểm tra tính đồng bộ giữa tiêu chuẩn bích và thiết bị. Đừng để một sai sót nhỏ làm hỏng cả một hệ thống lớn.

Không chỉ dừng lại ở kích thước DN80, bạn cần đặc biệt lưu ý đến các yếu tố như tiêu chuẩn mặt bích (DIN, ANSI, JIS), cấp áp suất (PN10, PN16…), vật liệu (thép carbon, inox) và kiểu kết nối (hàn cổ, trượt, ren…). Sự không tương thích giữa các tiêu chuẩn có thể dẫn đến lệch tâm, không kín khít hoặc thậm chí không thể lắp đặt.

Bên cạnh đó, quá trình thi công cũng đóng vai trò quyết định. Việc siết bulong không đều lực, chọn sai loại gioăng hoặc bề mặt bích không được gia công đúng kỹ thuật đều có thể gây rò rỉ sau một thời gian vận hành. Đặc biệt trong các hệ thống áp lực cao, sai sót nhỏ có thể dẫn đến hậu quả lớn.

Một hệ thống bền vững không chỉ nằm ở chất lượng vật liệu, mà còn ở sự chính xác trong từng chi tiết lắp ghép và quy trình thi công.
