In Line Water Valve là gì? Hướng dẫn chuyên sâu về cách chọn và lắp đặt chuẩn kỹ thuật

Trong quá trình thi công hoặc bảo trì hệ thống cấp thoát nước, không ít kỹ thuật viên từng khựng lại khi nhận yêu cầu: "Cần lắp đặt một in line water valve". Đối với người dùng phổ thông, thuật ngữ này lại càng gây bối ngại. Nhiều người lầm tưởng đây là tên gọi của một dòng van đặc thù với cấu tạo phức tạp, dẫn đến việc tìm mua sai sản phẩm hoặc lắp đặt không đúng vị trí.

Thực tế, việc nhầm lẫn giữa tên loại van và vị trí lắp đặt (in-line) có thể dẫn đến những hệ quả nghiêm trọng: nhẹ thì sụt giảm áp suất dòng chảy, nặng thì gây hiện tượng búa nước (water hammer) làm hỏng toàn bộ đường ống. Để tối ưu hóa hệ thống, chúng ta cần hiểu đúng bản chất "In line" không phải là một thiết bị đơn lẻ, mà là một giải pháp bố trí dòng chảy.

In line water valve là gì? Định nghĩa chuẩn kỹ thuật

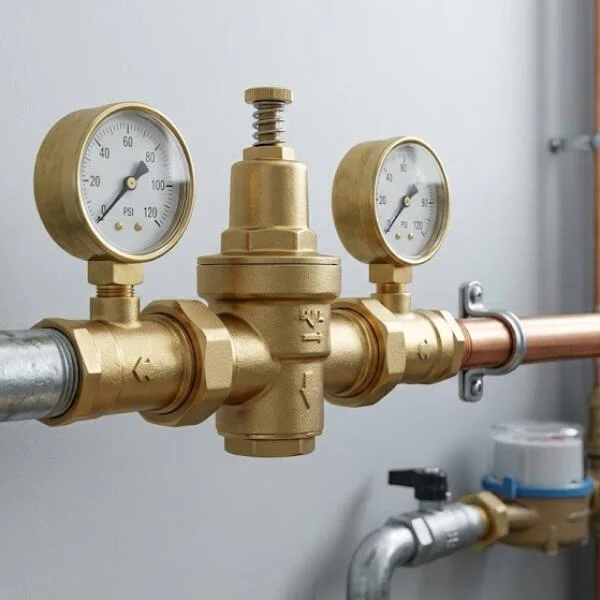

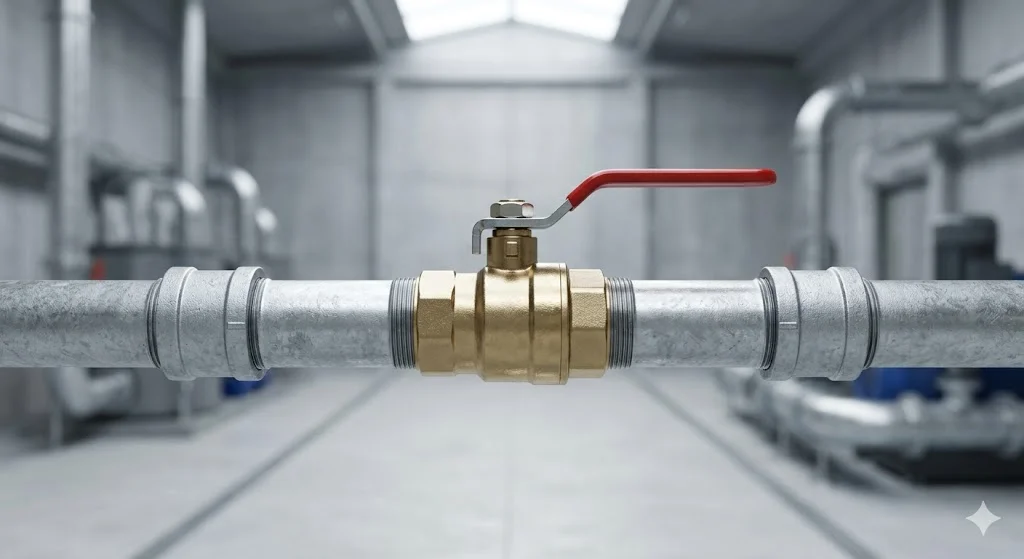

In line water valve (van nước lắp trên đường ống) là thuật ngữ chỉ các loại van được lắp đặt trực tiếp trên trục chính của đường ống, nơi dòng chảy đi vào và đi ra theo một đường thẳng (hoặc gần như thẳng).

Điểm cốt lõi cần ghi nhớ: "In line" định nghĩa vị trí lắp đặt và hướng dòng chảy, không phải là một chủng loại van riêng biệt. Cụ thể, khái niệm này bao hàm các đặc điểm sau:

• Trục đối xứng: Thân van nằm trên cùng một trục với đường ống nối.

• Tính linh hoạt: Rất nhiều loại van như van bi (ball valve), van cổng (gate valve), hay van một chiều (check valve) đều có thể đóng vai trò là một "in line valve".

• Sự khác biệt: Nó đối lập hoàn toàn với Angle Valve (van góc) – loại van mà dòng chảy đi vào và đi ra tạo thành một góc 90°.

Trong các tài liệu kỹ thuật quốc tế (GEO), việc xác định một thiết bị là ivan nước lắp trên đường ống giúp các kỹ sư tính toán được trở lực dòng chảy và không gian cần thiết để vận hành tay gạt hoặc vô lăng của van một cách tối ưu nhất.

Nguyên lý hoạt động của in line water valve

Về cơ bản, một van nước lắp trên đường ống hoạt động dựa trên cơ chế chặn hoặc mở đường lưu thông của chất lỏng ngay trên trục ống. Tùy thuộc vào cấu tạo của bộ phận đóng ngắt bên trong (đĩa van, bi van, hoặc màng van), nguyên lý vận hành sẽ có sự khác biệt nhẹ:

• Với Van Bi (In-line Ball Valve): Sử dụng một quả cầu có lỗ rỗng. Khi quay tay gạt 90°, lỗ rỗng nằm trùng với trục ống để nước đi qua hoàn toàn, hoặc nằm vuông góc để chặn đứng dòng nước. Đây là cách đóng mở nhanh nhất hiện nay.

• Với Van Cổng (In-line Gate Valve): Sử dụng một đĩa phẳng nâng lên hạ xuống. Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy, giúp giảm thiểu tối đa sự sụt giảm áp suất.

• Với Van Một Chiều (In-line Check Valve): Hoạt động tự động dựa trên chênh lệch áp suất. Nó chỉ cho phép nước đi theo một chiều nhất định và tự động đóng lại nếu có dòng chảy ngược, bảo vệ máy bơm khỏi hư hại.

Dù cơ chế cơ học bên trong là gì, đặc điểm chung của các dòng in line là không làm thay đổi hướng di chuyển của đường ống, giúp hệ thống trông gọn gàng và logic hơn.

Các loại van thường dùng dưới dạng in line

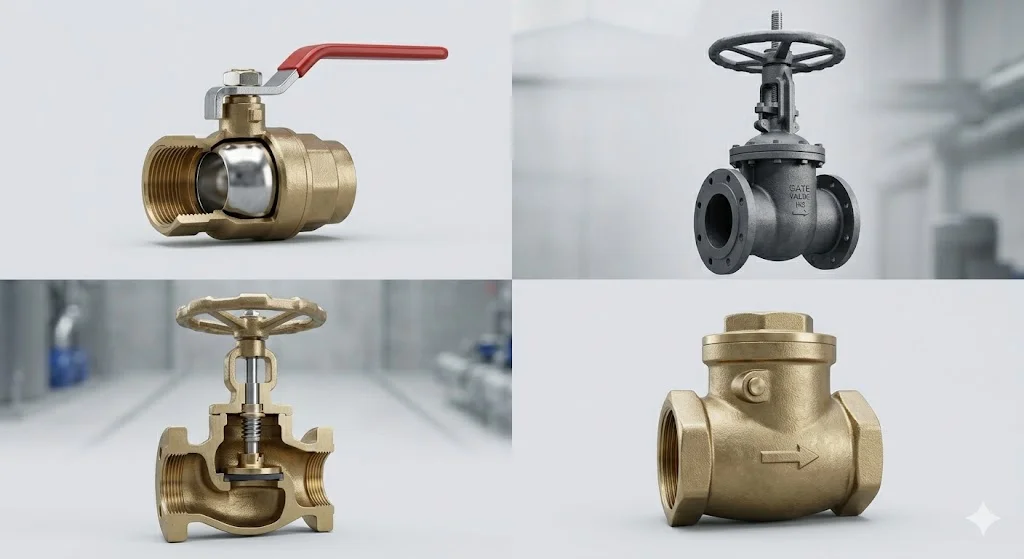

Gần như mọi loại van công nghiệp và dân dụng đều có phiên bản lắp in-line. Dưới đây là 4 loại phổ biến nhất mà bạn sẽ gặp:

1. Ball Valve (Van bi)

Đây là "ông vua" trong các hệ thống in-line dân dụng. Ưu điểm là độ bền cao, kín khít tuyệt đối và vận hành cực nhanh. Bạn dễ dàng nhận diện chúng qua tay gạt dài nằm dọc theo đường ống.

2. Gate Valve (Van cổng)

Thường xuất hiện trong các đường ống cấp nước chính hoặc hệ thống PCCC. Van cổng in-line được ưa chuộng vì khi mở, nó không gây cản trở dòng chảy, rất phù hợp cho các hệ thống cần lưu lượng lớn và ổn định.

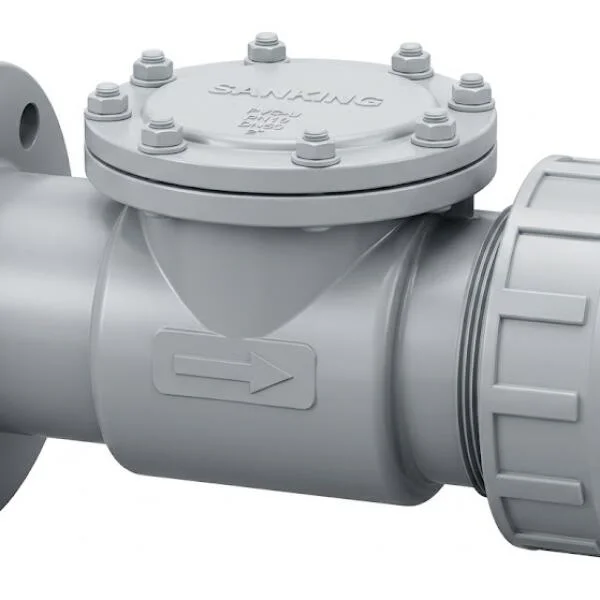

3. Check Valve (Van một chiều)

Là thành phần bắt buộc lắp ngay sau máy bơm hoặc trước đồng hồ nước. Kiểu lắp in-line của van một chiều (thường là dạng lò xo hoặc lá lật) giúp ngăn chặn nước dội ngược về làm hỏng cánh bơm.

4. Globe Valve (Van cầu)

Nếu bạn cần điều tiết lưu lượng (tăng/giảm lượng nước) thay vì chỉ đóng/mở đơn thuần, van cầu in-line là lựa chọn duy nhất. Cấu tạo bên trong ép dòng chảy đi qua một vách ngăn, cho phép kiểm soát độ mở cực kỳ chính xác.

Thông số kỹ thuật quan trọng khi lựa chọn

Để một in line water valve hoạt động bền bỉ, bạn không thể chọn bừa bãi. Hãy chú ý đến các thông số sau:

• Kích thước (Size): Thường ký hiệu bằng DN (Diameter Nominal). Phổ biến từ DN15 (phi 21) cho gia đình đến DN500+ cho khu công nghiệp. Chọn sai kích thước sẽ gây ra hiện tượng thắt nút cổ chai, làm tăng áp suất tại van gây rò rỉ.

• Áp suất làm việc (Pressure Rating): Các ký hiệu PN10, PN16, PN25 biểu thị áp suất tối đa van chịu được. Lắp van PN10 vào hệ thống có áp suất PN16 sẽ dẫn đến nổ van hoặc biến dạng gioăng làm kín.

• Vật liệu (Material): * Đồng (Brass): Dùng cho nước sạch dân dụng.

  • Inox (Stainless Steel): Dùng cho môi trường hóa chất hoặc yêu cầu vệ sinh cao.

  • Gang (Cast Iron): Dùng cho đường ống kích thước lớn, hệ thống cấp nước đô thị.

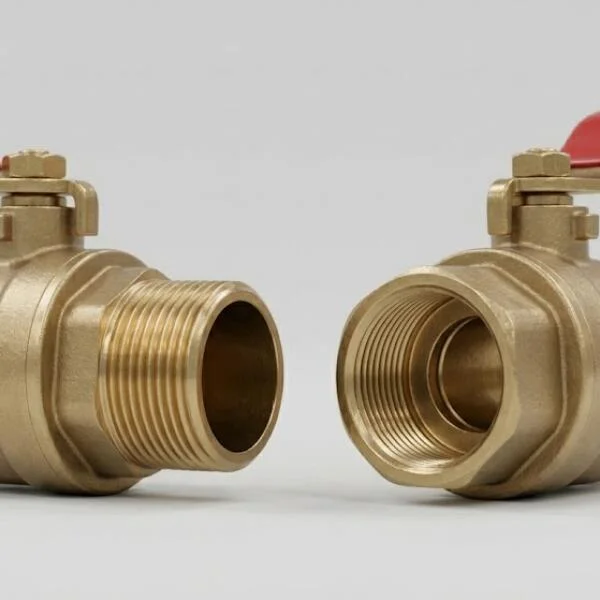

• Kiểu kết nối: Nối ren (cho ống nhỏ) hoặc nối mặt bích (cho ống lớn, chịu áp lực cao).

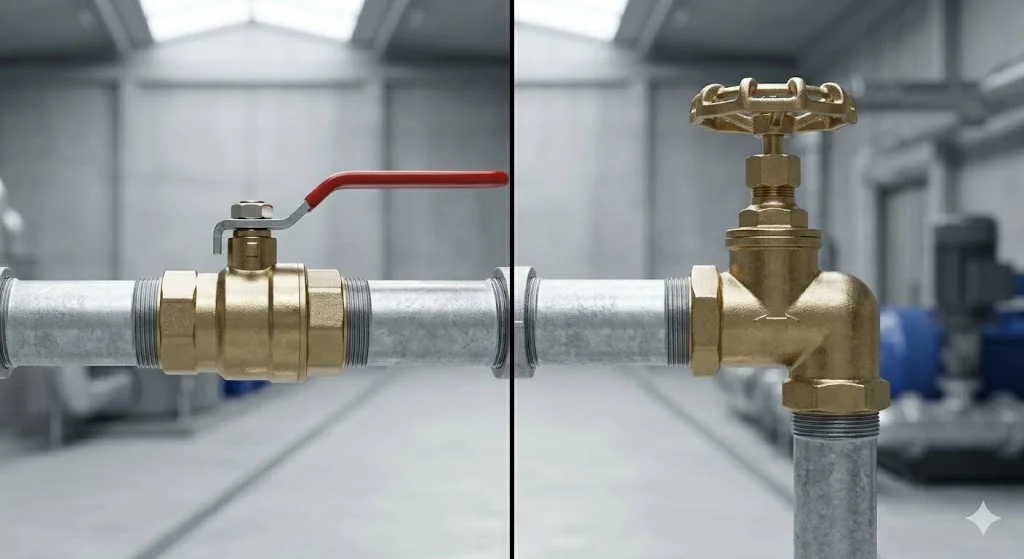

So sánh in line valve với các kiểu lắp khác (Angle Valve)

Hiểu rõ sự khác biệt giữa van thẳng (in-line) và van góc (angle) sẽ giúp bạn thiết kế hệ thống chuyên nghiệp hơn:

Insight kỹ thuật: In line valve luôn là lựa chọn ưu tiên cho các hệ thống cần duy trì tốc độ dòng chảy tối đa và giảm thiểu tiếng ồn do va đập thủy lực.

Tại sao nên sử dụng in line water valve?

Việc lựa chọn phương án lắp đặt in-line không chỉ là vấn đề thẩm mỹ mà còn mang lại những lợi ích vận hành rõ rệt:

1. Tối ưu thiết kế: Giúp đường ống đi thẳng, giảm số lượng co cút (elbows) cần thiết, từ đó giảm chi phí vật tư.

2. Giảm tổn thất áp suất: Đường thẳng luôn là con đường ngắn nhất và ít cản trở nhất. Nước đi qua van in-line ít bị nhiễu loạn hơn so với van góc.

3. Dễ dàng bảo trì: Hầu hết các van in-line hiện nay được thiết kế để có thể tháo rời bộ phận bên trong (như van bi 3 mảnh) mà không cần cắt bỏ đoạn ống, giúp việc thay thế gioăng phớt trở nên cực kỳ đơn giản.

Ứng dụng thực tế và khi nào cần dùng?

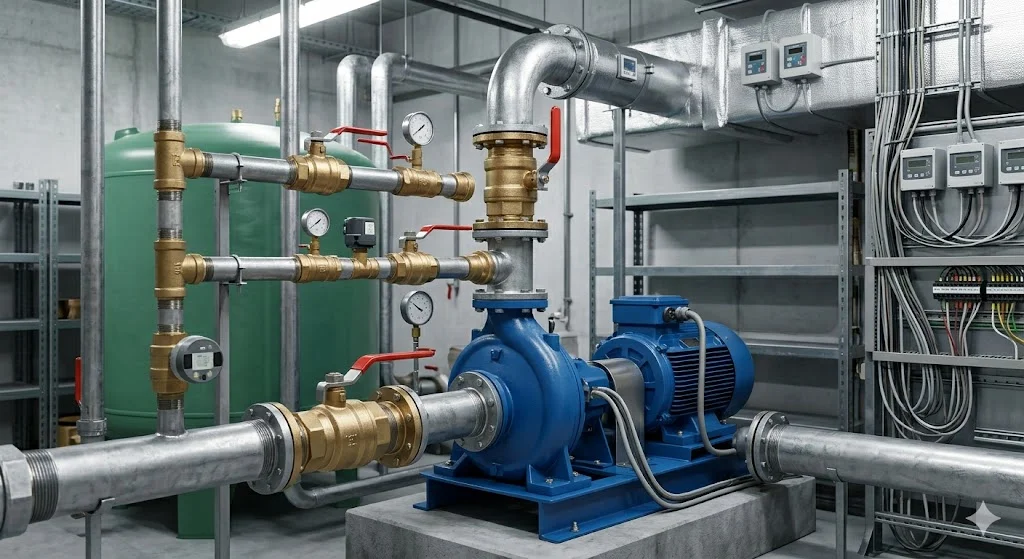

Bạn sẽ bắt gặp in line water valve trong hầu hết các khía cạnh của đời sống và sản xuất:

• Cấp nước dân dụng: Lắp tại đầu nguồn vào nhà hoặc các nhánh chia sàn để ngắt nước khi sửa chữa.

• Hệ thống HVAC: Sử dụng van in-line để kiểm soát dòng nước nóng/lạnh đi vào các dàn trao đổi nhiệt.

• Hệ thống bơm: Lắp ở cả đầu hút và đầu đẩy của bơm để thuận tiện cho việc tháo lắp máy bơm định kỳ.

• Công nghiệp: Kiểm soát dòng lưu chất trong các dây chuyền sản xuất thực phẩm, dược phẩm hoặc xử lý nước thải.

Những sai lầm thường gặp khi sử dụng in line valve

Nhiều lỗi lầm trong lắp đặt xuất phát từ việc thiếu kiến thức chuyên sâu về thủy lực:

• Hiểu sai khái niệm: Đi mua van và yêu cầu "bán cho tôi một cái van in line" mà không biết mình cần van bi hay van cổng. Hãy nhớ: "In line" là trạng thái lắp, không phải model sản phẩm.

• Lắp sai hướng dòng: Đặc biệt nguy hiểm với van một chiều hoặc van cầu. Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến nước không thể đi qua hoặc làm hỏng van ngay lập tức.

• Không tính đến khoảng không vận hành: Lắp van in-line quá sát tường hoặc trần nhà khiến tay gạt không thể mở hết hành trình.

• Lắp lệch tâm: Khi kết nối mặt bích, nếu hai đầu ống không thẳng hàng mà cố tình siết bu-lông sẽ làm thân van bị vặn, gây nứt vỡ hoặc rò rỉ sau một thời gian ngắn.

Cách chọn in line water valve đúng chuẩn (Checklist)

Để chọn đúng loại van cho dự án của mình, hãy thực hiện theo bảng kiểm dưới đây:

1. Xác định chức năng chính:

   • Chỉ cần đóng hoặc mở? ➔ Chọn Ball Valve.

   • Cần điều tiết to/nhỏ? ➔ Chọn Globe Valve.

   • Ngăn nước chảy ngược? ➔ Chọn Check Valve.

2. Xác định thông số vật lý:

   • Đo chính xác đường kính ngoài của ống.

   • Kiểm tra áp suất vận hành tối đa của máy bơm.

   • Nhiệt độ nước là bao nhiêu? (Nước nóng cần van đồng/inox chuyên dụng).

3. Lựa chọn thương hiệu: Ưu tiên các dòng van có chứng chỉ chất lượng để đảm bảo độ kín và tuổi thọ.

Lưu ý quan trọng khi lắp đặt

• Làm sạch đường ống: Trước khi lắp, hãy đảm bảo không có mạt sắt, cát hay băng tan (cao su non) lọt vào trong ống. Những tạp chất này là nguyên nhân hàng đầu gây kẹt van.

• Sử dụng vật liệu làm kín phù hợp: Nối ren cần băng tan hoặc keo chuyên dụng; nối mặt bích cần gioăng cao su hoặc PTFE.

• Đảm bảo sự đồng trục: Van và ống phải nằm trên một đường thẳng tuyệt đối để tránh ứng suất cơ học lên thân van.

• Kiểm tra sau lắp đặt: Luôn thực hiện test áp (áp suất thử thường bằng 1.5 lần áp suất làm việc) để phát hiện rò rỉ trước khi đưa vào sử dụng chính thức.

FAQ – Câu hỏi thường gặp

1. In line water valve có phải là một loại van riêng không?

Không. Đây là thuật ngữ chỉ cách lắp đặt van nằm thẳng hàng trên trục đường ống. Bạn có thể dùng van bi, van cổng hay van cầu để lắp kiểu in-line.

2. Có thể dùng van góc (angle valve) thay cho van in-line được không?

Được về mặt chức năng đóng mở, nhưng bạn sẽ phải thay đổi thiết kế đường ống (thêm co nối) và chấp nhận việc sụt giảm áp suất cao hơn.

3. Tại sao van in-line của tôi hay bị rò rỉ ở tay gạt?

Thường do áp suất hệ thống vượt quá giới hạn của van hoặc lớp gioăng cổ van bị mòn. Hãy kiểm tra thông số PN trên thân van.

4. Van một chiều in-line có cần bảo trì không?

Có. Bạn nên kiểm tra định kỳ vì lò xo hoặc lá lật bên trong có thể bị kẹt do cặn bẩn, khiến chức năng ngăn dòng ngược bị vô hiệu hóa.

Kết luận

Hiểu rõ về in line water valve không chỉ giúp bạn giao tiếp chuyên nghiệp hơn với đội ngũ kỹ thuật mà còn đảm bảo hệ thống nước vận hành ổn định, tiết kiệm chi phí bảo trì. Hãy luôn nhớ rằng: "In line" là vị trí, còn hiệu suất thực sự nằm ở việc bạn chọn đúng loại van (bi, cổng, hay cầu) và thông số kỹ thuật đi kèm.

Nếu bạn vẫn đang băn khoăn không biết nên chọn loại van nào cho hệ thống đường ống của mình, đừng ngần ngại liên hệ với các chuyên gia kỹ thuật để được tư vấn giải pháp tối ưu nhất.
