Gate Check Valve Là Gì? Sự Nhầm Lẫn Chết Người Trong Ngành Van Công Nghiệp

Trong thế giới kỹ thuật đầy rẫy những thuật ngữ chuyên môn, đôi khi một sự nhầm lẫn nhỏ về tên gọi cũng có thể dẫn đến những hậu quả kinh tế và vận hành nghiêm trọng. Tình huống phổ biến nhất hiện nay là các kỹ thuật viên hoặc bộ phận thu mua tìm kiếm từ khóa "gate check valve" nhưng lại nhận được báo giá hoặc sản phẩm của hai loại van hoàn toàn khác nhau.

Việc mua nhầm thiết bị không chỉ làm gián đoạn tiến độ thi công mà còn khiến hệ thống không thể hoạt động đúng chức năng: hệ thống cần ngăn chảy ngược lại không có lá lật, hoặc hệ thống cần ngắt dòng để bảo trì lại không có đĩa nâng hạ. Vậy thuật ngữ này thực chất là một loại van cổng, một loại van một chiều, hay là một sự nhầm lẫn thuật ngữ phổ biến? Bài viết này sẽ phân tích chi tiết để bạn có cái nhìn chuẩn xác nhất dưới góc độ chuyên gia.

Gate check valve là gì? Định nghĩa chuẩn xác

Dưới góc nhìn kỹ thuật và tiêu chuẩn quốc tế (như ASME hay API), gate check valve không phải là một danh mục van tiêu chuẩn độc lập. Thay vào đó, đây thường là một cách gọi nhầm lẫn hoặc cách kết hợp từ ngữ không chính thống giữa gate valve (van cổng) và check valve (van một chiều) trong thực tế giao dịch và lắp đặt.

Thông thường, khi một người nhắc đến thuật ngữ này, họ đang rơi vào một trong hai trường hợp sau:

1. Sự nhầm lẫn thuật ngữ: Người dùng đang cần một trong hai loại (hoặc cả hai) nhưng chưa phân biệt rõ chức năng dẫn đến việc ghép tên sai.

2. Thiết kế tích hợp đặc biệt: Trong một số hệ thống công nghiệp đặc thù, có những cụm van được thiết kế để vừa có khả năng ngắt dòng chủ động (như van cổng) vừa có khả năng ngăn dòng chảy ngược (như van một chiều).

Kết luận từ chuyên gia: Đến 90% trường hợp khi khách hàng tìm kiếm gate check valve, họ thực chất đang tìm kiếm giải pháp cho một hệ thống cần cả chức năng đóng ngắt và chức năng bảo vệ, nhưng lại lầm tưởng chúng là một thiết bị duy nhất.

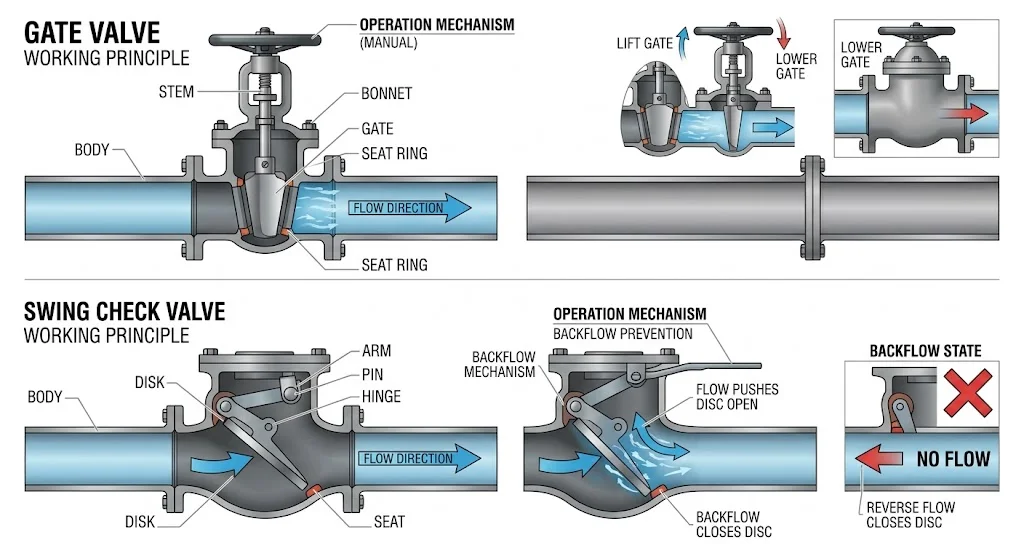

Nguyên lý hoạt động của các dòng van liên quan

Để hiểu tại sao khái niệm thuật ngữ này lại gây tranh cãi, chúng ta cần bóc tách nguyên lý vận hành của hai thực thể cấu thành nên nó.

Cơ chế của Gate Valve (Van cổng)

Van cổng vận hành dựa trên nguyên lý chuyển động tịnh tiến của một đĩa van (thường có hình nêm) lên và xuống, tương tự như cách một chiếc cổng ngăn nước trên các dòng kênh hoặc cửa hầm. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van (stem) sẽ truyền lực mô-men xoắn để hạ đĩa van xuống vị trí thấp nhất. Tại đây, đĩa van sẽ ép chặt vào hai ghế van (seat rings) ở thân van, tạo ra một rào cản vật lý kín khít tuyệt đối, giúp chặn đứng hoàn toàn dòng lưu chất ngay cả dưới áp lực cao.

Ngược lại, khi xoay tay quay theo chiều ngược lại, đĩa van được nhấc bổng lên khỏi lòng ống và nằm gọn trong khoang nắp van (bonnet). Điểm ưu việt nhất của cơ chế này là khi ở trạng thái mở hoàn toàn, toàn bộ tiết diện đường ống sẽ thông suốt, lưu chất đi thẳng mà không gặp bất kỳ vật cản nào. Điều này giúp tối ưu hóa hiệu suất thủy lực, giảm thiểu tối đa hiện tượng sụt áp (pressure drop) và hạn chế sự mài mòn do ma sát bên trong thân van.

Chính nhờ cấu tạo cơ khí bền bỉ này, van cổng trở thành lựa chọn hàng đầu cho các hệ thống đường ống kích thước lớn trong công nghiệp, nơi yêu cầu khả năng đóng ngắt chắc chắn và ít khi cần thao tác điều tiết. Tùy vào quy mô hệ thống, người dùng có thể điều khiển van bằng sức người (thủ công) thông qua tay quay, hoặc tích hợp các bộ truyền động điện, khí nén để vận hành tự động từ xa trong các nhà máy thông minh..

Cơ chế của Check Valve (Van một chiều)

Ngược lại hoàn toàn, van một chiều là loại van vận hành tự động dựa trên áp lực của chính lưu chất. Nó có một bộ phận chuyển động (lá lật, lò xo hoặc đĩa xoay) chỉ cho phép lưu chất đi qua theo một hướng duy nhất. Khi dòng chảy có dấu hiệu quay ngược lại, áp lực phản hồi sẽ đẩy bộ phận chặn đóng kín ngay lập tức để bảo vệ các thiết bị phía trước như máy bơm hay đồng hồ đo.

Điểm khác biệt cốt lõi: Gate valve yêu cầu tác động từ bên ngoài để đóng/mở, trong khi check valve phản ứng tức thời và tự động với sự thay đổi hướng của dòng chảy.

Phân tích chuyên sâu: Phân biệt Gate Valve và Check Valve

Sự nhầm lẫn về thuật ngữ gate check valve thường dẫn đến việc lắp đặt sai vị trí, gây ra những thảm họa thủy lực như hiện tượng búa nước (water hammer). Dưới đây là bảng so sánh giúp bạn tách bạch hai khái niệm này:

Insight chuyên gia: Hai loại van này không thể thay thế cho nhau. Nếu bạn dùng van cổng ở vị trí cần ngăn chảy ngược, hệ thống sẽ bị trào ngược khi bơm tắt. Nếu dùng van một chiều ở vị trí cần ngắt dòng bảo trì, bạn sẽ không bao giờ khóa được nước chủ động.

Có tồn tại loại "Gate Check Valve" thực thụ không?

Câu trả lời là CÓ, nhưng cực kỳ hiếm và chỉ xuất hiện trong các thiết kế chuyên biệt.

Trong một số ngành công nghiệp nặng như dầu khí hoặc hệ thống xử lý nước thải quy mô lớn, có tồn tại loại "Stop Check Valve". Đây là một sự kết hợp cơ khí: khi trục van được vặn xuống, nó khóa chặt đĩa van (đóng vai trò như van cổng/van cầu để ngắt dòng); khi trục van được nâng lên, đĩa van không được cố định mà tự do di động theo dòng chảy (đóng vai trò như van một chiều).

Tuy nhiên, loại van này có cấu tạo cực kỳ phức tạp, chi phí bảo trì cao và không phải là thiết bị phổ biến trên thị trường dân dụng hay công nghiệp nhẹ. Vì vậy, trong hầu hết các yêu cầu kỹ thuật thông thường, việc nhắc đến gate check valve vẫn được coi là một lỗi thuật ngữ.

Thông số kỹ thuật cần quan tâm khi mua sắm

Khi đã xác định rõ bạn cần van cổng hay van một chiều (thay vì tìm kiếm một khái niệm mù mờ như thuật ngữ này), hãy chú ý đến các thông số sau để đảm bảo hiệu suất:

• Kích thước (Size): Phổ biến từ DN50 cho đến DN500+. Kích thước phải tương thích hoàn toàn với đường ống để tránh sụt áp.

• Áp suất làm việc (Pressure): Các tiêu chuẩn như PN10, PN16, PN25. Việc chọn thiếu áp suất có thể gây nứt vỡ thân van khi hệ thống vận hành đỉnh tải.

• Vật liệu cấu tạo: * Gang (Cast Iron): Dùng cho nước sạch, chi phí thấp.

  • Thép (Carbon Steel): Chịu nhiệt và áp suất cao.

  • Inox (Stainless Steel): Chống ăn mòn hóa chất, dùng trong thực phẩm hoặc môi trường khắc nghiệt.

• Kiểu kết nối: Kết nối mặt bích (Flange) cho các đường ống lớn hoặc nối ren cho các đường ống nhỏ.

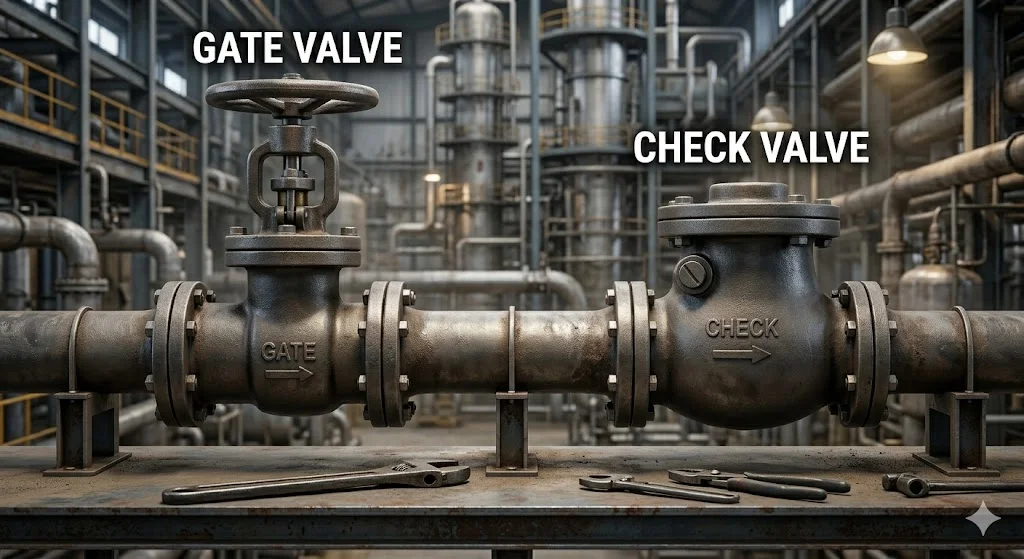

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào cần dùng Gate Valve và Check Valve?

• Gate Valve: Nên lắp đặt ở đầu và cuối các đoạn ống chính, trước và sau các thiết bị đo hoặc máy bơm. Mục đích là để khi cần sửa chữa, bạn có thể cô lập khu vực đó mà không ảnh hưởng toàn hệ thống.

• Check Valve: Bắt buộc lắp ở đầu ra của máy bơm để ngăn nước từ trên cao đổ ngược về làm cháy motor bơm khi dừng hoạt động.

Hậu quả của việc dùng sai thuật ngữ

Sai lầm phổ biến nhất khi hiểu sai thuật ngữ này là nghĩ rằng chỉ cần lắp một loại là đủ. Nhiều đơn vị đã bỏ qua việc lắp van một chiều vì nghĩ van cổng đã có thể "chặn" nước. Kết quả là khi mất điện đột ngột, áp lực nước dội ngược lại làm hỏng toàn bộ cánh bơm và đồng hồ đo lưu lượng.

Insight: Một hệ thống tiêu chuẩn luôn cần sự phối hợp giữa hai loại này, không phải là sự thay thế.

Checklist: Cách chọn đúng loại van thay vì "Gate Check Valve"

Đừng để thuật ngữ đánh lừa, hãy chọn van dựa trên nhu cầu thực tế của hệ thống:

1. Xác định mục đích vận hành:

   • Bạn muốn khóa nước để tháo bơm? ➔ Chọn Gate Valve.

   • Bạn muốn nước không chảy ngược về bồn? ➔ Chọn Check Valve.

2. Kiểm tra môi trường lưu chất: Nước sạch, nước thải, hay hóa chất để chọn vật liệu van (gang, inox).

3. Xác định áp suất hệ thống: Đảm bảo chỉ số PN của van lớn hơn áp suất hoạt động tối đa của bơm.

4. Lưu ý lắp đặt: * Check valve phải lắp đúng chiều mũi tên trên thân van.

   • Gate valve tuyệt đối không dùng để điều tiết lưu lượng (mở hé) vì sẽ gây mòn đĩa van.

FAQ – Giải đáp thắc mắc về thuật ngữ này

1. Gate check valve có phải là tên gọi chính thức trong kỹ thuật không?

Không. Trong các tài liệu kỹ thuật chuẩn, người ta gọi riêng là Gate Valve và Check Valve. Thuật ngữ này thường phát sinh do sự nhầm lẫn của người dùng hoặc sự kết hợp không chuẩn xác.

2. Tôi có thể lắp van cổng thay cho van một chiều được không?

Tuyệt đối không. Van cổng không có khả năng tự động phản ứng với dòng chảy ngược. Nếu bạn không trực tiếp dùng tay khóa van lại ngay khi dòng chảy đảo chiều, hệ thống sẽ gặp sự cố.

3. Tại sao hệ thống của tôi vẫn bị dội nước dù đã lắp check valve?

Có thể bạn đã lắp sai chiều hoặc chọn loại check valve không phù hợp (ví dụ dùng van một chiều lá lật cho dòng chảy thẳng đứng hướng xuống).

4. Van một chiều có cần bảo trì không?

Có. Bạn cần kiểm tra định kỳ để đảm bảo lá lật hoặc lò xo không bị kẹt bởi rác thải hoặc cặn canxi, đảm bảo van luôn đóng kín khi cần.

Kết luận

Thuật ngữ gate check valve là một ví dụ điển hình cho việc tên gọi gây hiểu lầm trong ngành kỹ thuật. Việc hiểu rõ bản chất chức năng – một bên là đóng ngắt chủ động (Gate), một bên là bảo vệ tự động (Check) – là chìa khóa để bạn thiết kế và vận hành hệ thống nước bền bỉ, an toàn.

Đừng để một sự nhầm lẫn về thuật ngữ gây thiệt hại cho hệ thống của bạn. Hãy luôn tách bạch rõ ràng nhu cầu của mình để có sự lựa chọn thiết bị chính xác nhất.

Bạn đang phân vân không biết hệ thống của mình cần van cổng hay van một chiều? Hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá tốt nhất cho các dòng van chính hãng.
