Flange BS4504: Tiêu chuẩn Mặt Bích Anh Quốc và Những Lưu Ý Kỹ Thuật Quan Trọng

Sai tiêu chuẩn flange – lỗi nhỏ nhưng hậu quả lớn

Trong lắp đặt hệ thống đường ống công nghiệp, một sai sót tưởng chừng rất nhỏ về thông số mặt bích có thể dẫn đến sự trì trệ của cả một dự án lớn. Hãy tưởng tượng tình huống khi toàn bộ vật tư đã được đưa đến công trường, nhưng khi tiến hành lắp ráp, các mặt bích lại không khớp nhau, hoặc tệ hơn là không thể bắt được bulong do sai lệch vị trí lỗ.

Nguyên nhân phổ biến nhất của kịch bản "ác mộng" này chính là việc nhầm lẫn giữa các hệ tiêu chuẩn khác nhau như BS, ANSI hay JIS. Việc nắm vững kiến thức về các tiêu chuẩn mặt bích không chỉ giúp quá trình thi công diễn ra trơn tru mà còn đảm bảo tính an toàn tuyệt đối cho hệ thống vận hành.

Trong số các hệ tiêu chuẩn đang lưu hành, flange BS4504 nổi lên như một trong những quy chuẩn phổ biến và quan trọng nhất. Hiểu đúng và áp dụng chính xác mặt bích BS4504 sẽ giúp kỹ sư và nhà thầu lắp đặt chính xác ngay từ lần đầu tiên, tránh lãng phí vật tư và tối ưu hóa chi phí vận hành cho doanh nghiệp.

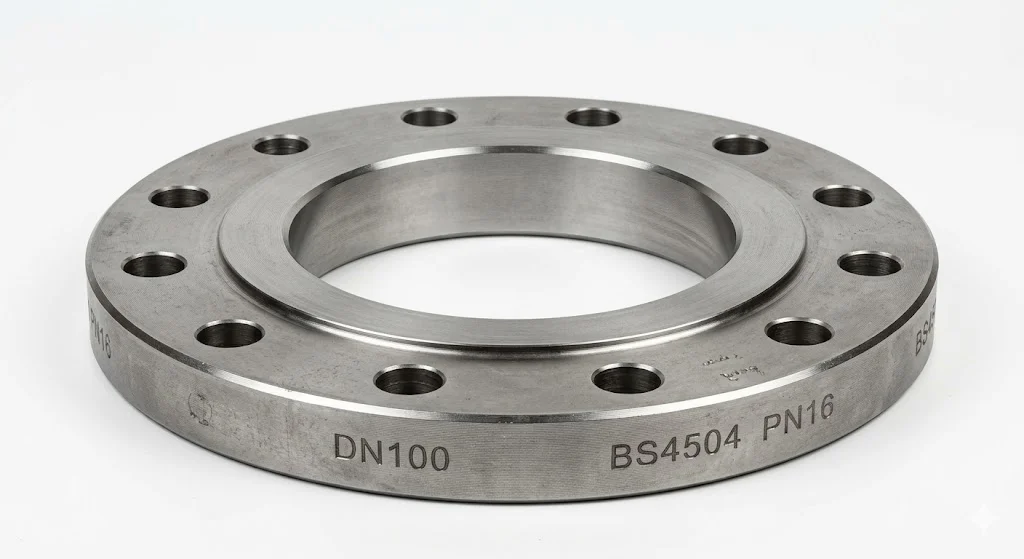

Flange BS4504 là gì?

Flange BS4504 là loại mặt bích được sản xuất và kiểm định theo tiêu chuẩn BS4504 do Viện Tiêu chuẩn Anh (British Standards Institution) ban hành. Tiêu chuẩn này quy định chi tiết về kích thước hình học, cấp áp suất (thường ký hiệu là PN), số lượng lỗ bulong cũng như các đặc tính kỹ thuật khắt khe khác cho các mặt bích dùng trong hệ thống đường ống dẫn môi chất.

Nguyên lý hoạt động của flange BS4504

Một kết nối cơ bản sử dụng mặt bích tiêu chuẩn Anh này bao gồm ba thành phần không thể tách rời: hai mặt bích đối xứng, gioăng làm kín (gasket) và hệ thống bulong/đai ốc.

• Cơ chế làm kín: Khi chúng ta siết chặt các bulong, lực ép sẽ truyền qua mặt bích để nén chặt gioăng ở giữa. Quá trình này tạo ra một rào cản vật lý kín khít, ngăn chặn môi chất rò rỉ ra ngoài.

• Phân bổ ứng suất: Thiết kế của bích giúp phân bổ lực đều xung quanh vòng tròn kết nối, đảm bảo mối nối chịu được áp suất cao mà không bị biến dạng cục bộ.

Lý do tiêu chuẩn mặt bích BS4504 trở nên vô cùng phổ biến là nhờ tính đồng nhất cao, giúp các thiết bị từ nhiều nhà sản xuất khác nhau có thể lắp vừa vặn hoàn hảo. Hiện nay, tiêu chuẩn này được sử dụng rộng rãi tại khắp các công trình từ Châu Âu đến Châu Á.

Phân tích chuyên sâu về các dòng flange BS4504

Để lựa chọn đúng loại mặt bích cho hệ thống, chúng ta cần phân tích dựa trên ba khía cạnh chủ chốt: áp suất, kiểu dáng và vật liệu cấu thành.

1. Phân loại theo áp suất (PN)

Cấp áp suất (Pressure Nominal - PN) là chỉ số quan trọng nhất quyết định độ dày và khả năng chịu tải của mặt bích:

• PN10: Thường dùng cho các hệ thống nước sạch, thoát nước áp lực thấp.

• PN16: Mức áp suất tiêu chuẩn phổ biến nhất trong các nhà máy và tòa nhà cao tầng.

• PN25 & PN40: Dành cho các hệ thống hơi nóng, hóa chất hoặc đường ống áp suất cao.

2. Phân loại theo kiểu dáng kết nối

Mỗi kiểu dáng mặt bích phục vụ một mục đích lắp đặt riêng biệt:

• Slip-on (Mặt bích rỗng): Dễ lắp đặt, chỉ cần lồng vào ống và hàn cả trong lẫn ngoài.

• Weld Neck (Mặt bích cổ hàn): Có phần cổ dài, chịu ứng suất cực tốt, thường dùng cho môi trường áp suất rất cao.

• Blind (Mặt bích mù): Dùng để bịt kín đầu ống hoặc ngăn dòng chảy tại các điểm chờ.

• Threaded (Mặt bích ren): Kết nối bằng ren, phù hợp cho các hệ thống không được phép sử dụng nhiệt để hàn.

3. Phân loại theo vật liệu

Vật liệu phải được chọn dựa trên môi chất chảy bên trong ống:

• Thép carbon: Kinh tế, dùng cho nước thông thường, dầu khí.

• Inox (304, 316): Chống ăn mòn tuyệt vời, bắt buộc trong ngành dược phẩm, thực phẩm hoặc hóa chất.

• Gang: Thường dùng trong các hệ thống phòng cháy chữa cháy hoặc cấp thoát nước đô thị.

Các thông số kỹ thuật sống còn

Sai sót ở một trong các thông số dưới đây sẽ dẫn đến việc không thể lắp đặt thiết bị:

• DN (Diameter Nominal): Đường kính danh nghĩa của ống đi kèm.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Nếu sai PCD, bulong sẽ không thể xỏ qua lỗ.

• Số lỗ và đường kính lỗ: Quyết định lực kẹp và độ kín của mối nối.

• Độ dày flange: Ảnh hưởng trực tiếp đến khả năng chịu áp lực PN của mặt bích.

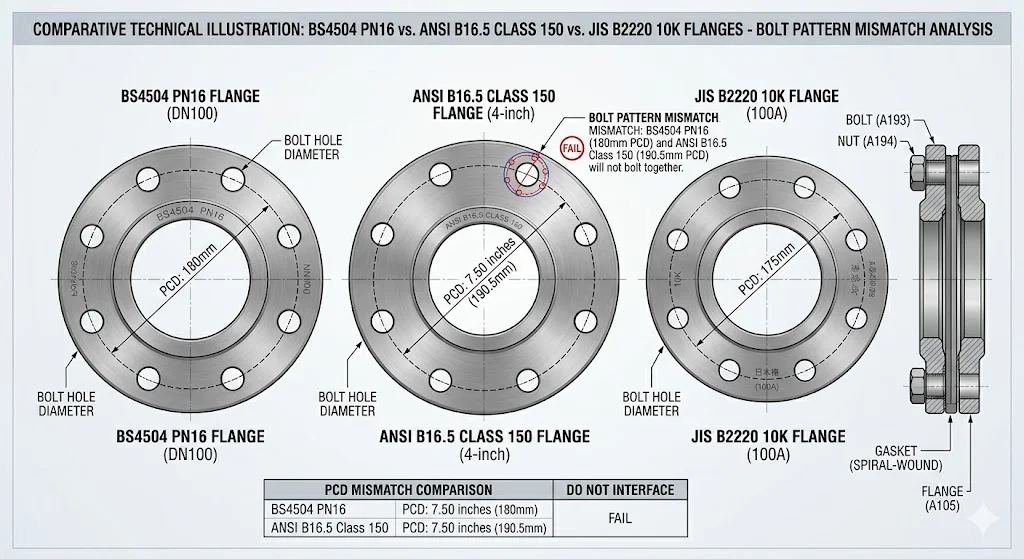

So sánh BS4504 với các tiêu chuẩn ANSI và JIS

Việc nắm rõ sự khác biệt giúp tránh được những nhầm lẫn tai hại trong mua sắm vật tư:

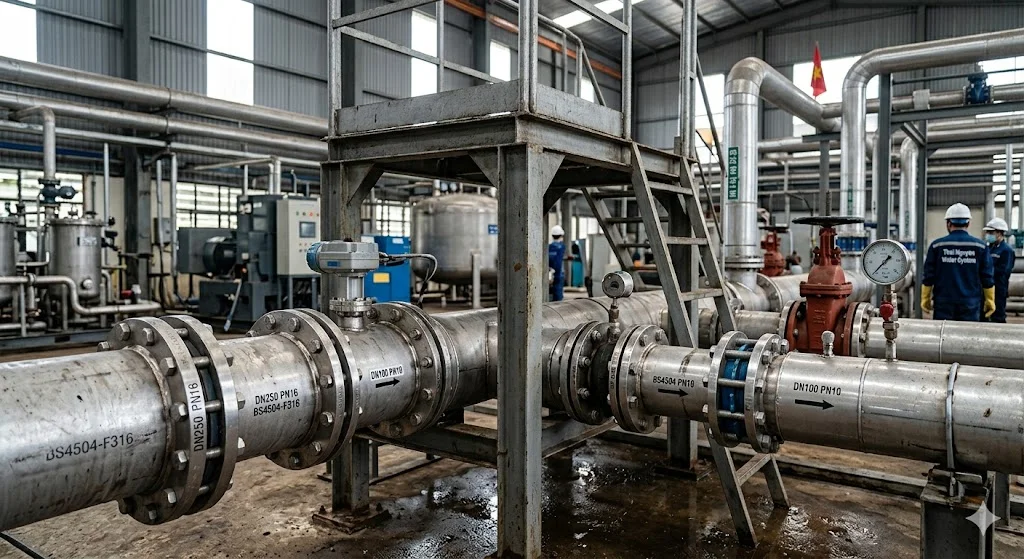

Ứng dụng thực tế của mặt bích BS4504

Nhờ tính chuẩn hóa cao, flange BS4504 hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp thoát nước: Từ các nhà máy xử lý nước đến mạng lưới đường ống đô thị.

• HVAC (Điều hòa không khí): Kết nối các máy bơm, chiller và tháp giải nhiệt.

• PCCC (Phòng cháy chữa cháy): Đảm bảo tính tin cậy tuyệt đối trong các tình huống khẩn cấp.

• Nhà máy công nghiệp: Kết nối máy móc trong các dây chuyền sản xuất hóa chất, dầu khí và thực phẩm.

Những sai lầm thường gặp khi chọn mua

• Nhầm PN10 và PN16: Hai loại này có cùng số lỗ ở nhiều kích thước DN nhưng độ dày khác nhau. Dùng PN10 cho hệ thống yêu cầu PN16 sẽ gây mất an toàn.

• Không kiểm tra PCD: Đây là lỗi phổ biến nhất khiến mặt bích không thể bắt được bulong vào thiết bị (như van hoặc máy bơm).

• Dùng sai vật liệu: Sử dụng bích thép carbon cho môi trường axit hoặc nước biển sẽ khiến mối nối bị gỉ sét và hỏng hóc chỉ sau thời gian ngắn.

Hướng dẫn và Checklist chọn đúng flange BS4504

Để đảm bảo chọn đúng mặt bích ngay từ đầu, bạn hãy tuân thủ Checklist 4 bước sau:

• [ ] Xác định DN: Đường kính ống của bạn là bao nhiêu (ví dụ DN100)?

• [ ] Xác định PN: Áp suất làm việc tối đa của hệ thống là bao nhiêu (ví dụ PN16)?

• [ ] Chọn vật liệu: Môi chất là gì? Có ăn mòn không (Thép, Inox hay Gang)?

• [ ] Kiểm tra tiêu chuẩn: Xác nhận rõ ràng với nhà cung cấp là tiêu chuẩn BS4504.

Lưu ý quan trọng khi lắp đặt

1. Siết bulong theo hình sao: Luôn siết các cặp bulong đối xứng để lực kẹp phân bổ đều, tránh làm hỏng gioăng hoặc vênh mặt bích.

2. Dùng gioăng phù hợp: Gioăng cao su cho nước lạnh, gioăng chì hoặc PTFE cho hóa chất và hơi nóng.

3. Kiểm tra rò rỉ: Sau khi lắp xong, cần test áp lực để đảm bảo mối nối hoàn toàn kín khít trước khi đưa vào vận hành chính thức.

FAQ: Những câu hỏi thường gặp về mặt bích BS4504

1. Mặt bích BS4504 có thể lắp vừa với mặt bích ANSI không?

→ Không. Do sự khác biệt về đường kính vòng bulong (PCD) và kích thước lỗ, hai tiêu chuẩn này không thể kết nối trực tiếp với nhau.

2. Sự khác biệt lớn nhất giữa PN10 và PN16 là gì?

→ Đó là khả năng chịu áp suất. Mặt bích PN16 thường dày hơn và có khả năng chịu lực nén tốt hơn PN10.

3. Có bắt buộc phải sử dụng gioăng làm kín không?

→ Bắt buộc. Nếu không có gioăng, bề mặt kim loại của mặt bích không bao giờ đủ kín để ngăn chặn rò rỉ môi chất dưới áp lực.

4. Flange BS4504 có phổ biến trên thị trường Việt Nam không?

→ Rất phổ biến. Đây là một trong những tiêu chuẩn mặt bích "quốc dân" trong các công trình hạ tầng và công nghiệp tại Việt Nam.

Kết luận

Flange BS4504 đóng vai trò là “mắt xích” quan trọng đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống đường ống. Việc thấu hiểu các thông số DN, PN và kiểu kết nối sẽ giúp bạn đưa ra những quyết định mua sắm và lắp đặt chính xác, tránh được những rủi ro rò rỉ hay lãng phí ngân sách không đáng có.

Không chỉ là một tiêu chuẩn, BS4504 còn quy định rất rõ về kích thước, khoảng cách lỗ bu lông, đường kính ngoài và cấp áp suất (PN), giúp đảm bảo tính đồng bộ giữa các thiết bị trong hệ thống. Tuy nhiên, nhiều người thường nhầm lẫn giữa BS4504 với các tiêu chuẩn khác như DIN hoặc EN, dẫn đến tình trạng không lắp được hoặc lắp nhưng không kín khít.

Bên cạnh đó, việc lựa chọn đúng vật liệu (thép carbon, inox 304/316…) cũng ảnh hưởng trực tiếp đến khả năng chống ăn mòn và tuổi thọ của mặt bích, đặc biệt trong môi trường hóa chất hoặc ngoài trời. Đừng quên rằng, một hệ thống bền vững không chỉ đến từ tiêu chuẩn đúng mà còn từ quy trình lắp đặt chuẩn và kiểm soát lực siết bu lông hợp lý.
