Van cánh bướm mặt bích: Giải pháp tối ưu cho hệ thống đường ống công nghiệp

Trong các hệ thống đường ống quy mô lớn, việc kiểm soát dòng chảy không chỉ đơn thuần là đóng hay mở. Bài toán đặt ra cho các kỹ sư là làm sao để vận hành ổn định, chống rung lắc và chịu được áp lực làm việc liên tục. Đứng trước sự lựa chọn giữa van cổng cồng kềnh hay van bi đắt đỏ ở kích thước lớn, van cánh bướm mặt bích nổi lên như một giải pháp dung hòa hoàn hảo. Tuy nhiên, nếu không hiểu rõ về tiêu chuẩn kết nối mặt bích hoặc chọn sai vật liệu gioăng, hệ thống của bạn rất dễ rơi vào tình trạng rò rỉ, sụt áp, thậm chí là nứt vỡ mặt bích gây thiệt hại kinh tế nghiêm trọng.

Van cánh bướm mặt bích là gì?

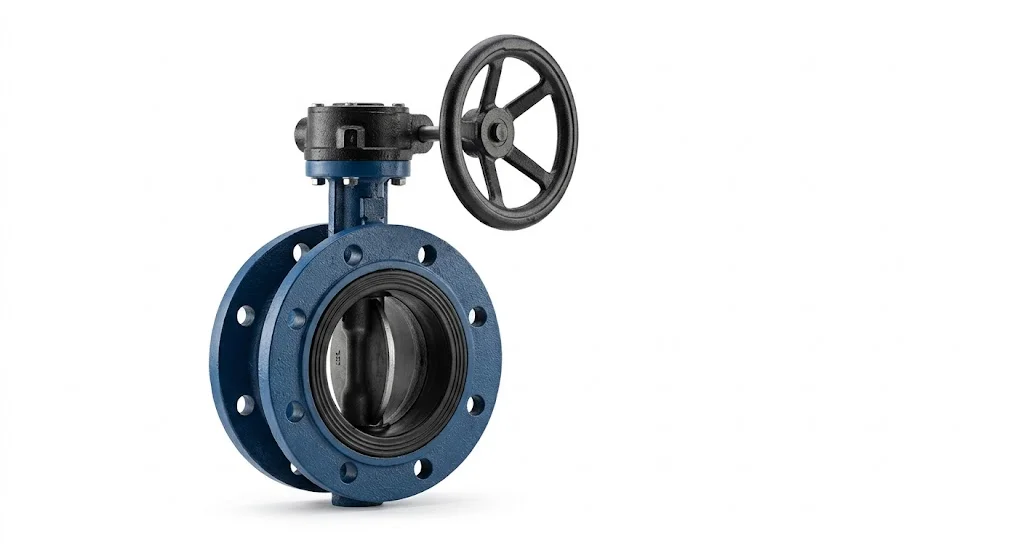

Van cánh bướm mặt bích (Flanged Butterfly Valve) là loại van công nghiệp dùng để đóng, mở hoặc điều tiết dòng chảy dựa trên chuyển động xoay của một đĩa kim loại dạng cánh bướm. Điểm đặc trưng nhất của dòng van này chính là kiểu kết nối: thân van được đúc sẵn hai mặt bích ở hai đầu.

Khác với dòng van bướm dạng kẹp (Wafer) chỉ được ép giữa hai mặt bích của đường ống, van bướm mặt bích được kết nối trực tiếp thông qua hệ thống bu-lông và đai ốc riêng biệt.

• "Cánh bướm": Thực chất là đĩa van có khả năng xoay 90 độ quanh trục.

• "Mặt bích": Là bộ phận kết nối tiêu chuẩn, giúp cố định van vào đường ống một cách chắc chắn nhất, chịu được xung lực và rung chấn tốt hơn các kiểu kết nối thông thường.

Nguyên lý hoạt động của van cánh bướm mặt bích

Về cơ bản, van hoạt động dựa trên cơ chế xoay một phần tư (quarter-turn). Đĩa van được đặt chính giữa tâm đường ống, xuyên qua đó là một trục kết nối với thiết bị điều khiển bên ngoài.

• Trạng thái mở (0°): Khi người vận hành tác động lực, đĩa van xoay song song với dòng chảy. Lúc này, tiết diện lưu thông là lớn nhất, giúp giảm thiểu tối đa sự sụt giảm áp suất.

• Trạng thái đóng (90°): Đĩa van xoay vuông góc và ép chặt vào vòng đệm (seat), ngăn chặn hoàn toàn dòng lưu chất đi qua.

Insight kỹ thuật: Nhờ thiết kế đĩa van dạng đĩa tròn dẹt, van cánh bướm có khả năng đóng mở cực nhanh. Điều này đặc biệt quan trọng trong các tình huống khẩn cấp cần ngắt dòng lưu chất ngay lập tức để bảo vệ các thiết bị hạ nguồn như máy bơm hay cảm biến áp suất.

Phân loại van cánh bướm mặt bích phổ biến

Để chọn được loại van phù hợp, chúng ta cần phân loại dựa trên ba tiêu chí cốt lõi: vật liệu, phương thức vận hành và tiêu chuẩn kỹ thuật.

1. Phân loại theo vật liệu thân van

• Gang (Cast Iron/Ductile Iron): Phổ biến nhất nhờ giá thành rẻ, khả năng chịu lực tốt, thường dùng cho hệ thống nước sạch, PCCC.

• Inox (304/316): Chống ăn mòn tuyệt vời, chịu được nhiệt độ cao, chuyên dùng cho hóa chất, thực phẩm hoặc xử lý nước thải.

• Nhựa (PVC/CPVC): Trọng lượng nhẹ, chống ăn mòn hóa học tuyệt đối nhưng chịu nhiệt và áp suất kém.

2. Phân loại theo kiểu điều khiển

• Tay gạt: Dùng cho các kích thước nhỏ (thường dưới DN200), thao tác nhanh nhưng tốn sức.

• Tay quay (Hộp số): Trang bị hộp số trợ lực, dùng cho các size lớn, giúp vận hành nhẹ nhàng và tránh hiện tượng búa nước do đóng van quá đột ngột.

• Điều khiển điện/Khí nén: Tự động hóa hoàn toàn, tích hợp vào hệ thống điều khiển trung tâm (PLC).

3. Phân loại theo tiêu chuẩn mặt bích

Đây là phần cực kỳ quan trọng. Bạn không thể lắp một chiếc van tiêu chuẩn JIS (Nhật Bản) vào một đường ống tiêu chuẩn ANSI (Mỹ) vì khoảng cách lỗ bu-lông sẽ không khớp. Các tiêu chuẩn phổ biến gồm:

• JIS (10K, 20K): Phổ biến tại Việt Nam.

• DIN (PN10, PN16): Tiêu chuẩn Đức/Châu Âu.

• ANSI/ASME: Tiêu chuẩn Mỹ.

Thông số kỹ thuật quan trọng cần lưu ý

Việc đọc hiểu các thông số trên thân van là chìa khóa để đảm bảo độ bền cho toàn hệ thống. Nếu chọn van có áp suất thấp hơn áp suất thực tế của bơm, van sẽ bị biến dạng hoặc rò rỉ ngay lập tức.

• Kích cỡ (Size): Từ DN50 đến DN1000 hoặc lớn hơn. Kích cỡ van phải tương đương với đường kính danh nghĩa của ống.

• Áp suất làm việc: Thường là PN10, PN16 hoặc PN25. Thông số này thể hiện khả năng chịu áp lực tĩnh của thân van.

• Dải nhiệt độ: Phụ thuộc chủ yếu vào lớp gioăng (Seat). Gioăng EPDM chịu được khoảng 110°C, trong khi gioăng PTFE (Teflon) có thể chịu đến 180°C và kháng hóa chất tốt hơn.

• Vật liệu trục van: Nên chọn inox 410 hoặc 304 để tránh tình trạng rỉ sét làm kẹt đĩa van sau một thời gian sử dụng.

So sánh van bướm mặt bích với các loại van khác

Kết luận: Đối với các đường ống có kích thước từ DN150 trở lên, van cánh bướm mặt bích là lựa chọn tối ưu nhất về cả chi phí lẫn hiệu suất vận hành.

Tại sao nên ưu tiên sử dụng van cánh bướm mặt bích?

1. Sự chắc chắn tuyệt đối: Kết nối mặt bích giúp van không bị dịch chuyển khi có rung động mạnh hoặc dòng chảy áp lực cao, điều mà dòng van Wafer thường gặp hạn chế.

2. Khả năng bảo trì độc lập: Với kết nối mặt bích, bạn có thể tháo rời một đầu đường ống mà van vẫn giữ được vị trí cố định (trong một số cấu tạo đặc biệt), thuận tiện cho việc sửa chữa hạ nguồn.

3. Tối ưu chi phí cho hệ thống lớn: So với van cổng cùng kích thước, van bướm nhẹ hơn khoảng 30-50%, giúp giảm tải trọng lên hệ thống giá đỡ và tiết kiệm chi phí vận chuyển, nhân công.

Nhược điểm cần lưu ý: Van bướm không phù hợp cho các môi trường chứa hạt rắn lớn (có thể làm rách gioăng) hoặc các ứng dụng yêu cầu độ kín tuyệt đối như trong phòng thí nghiệm hóa học nhạy cảm.

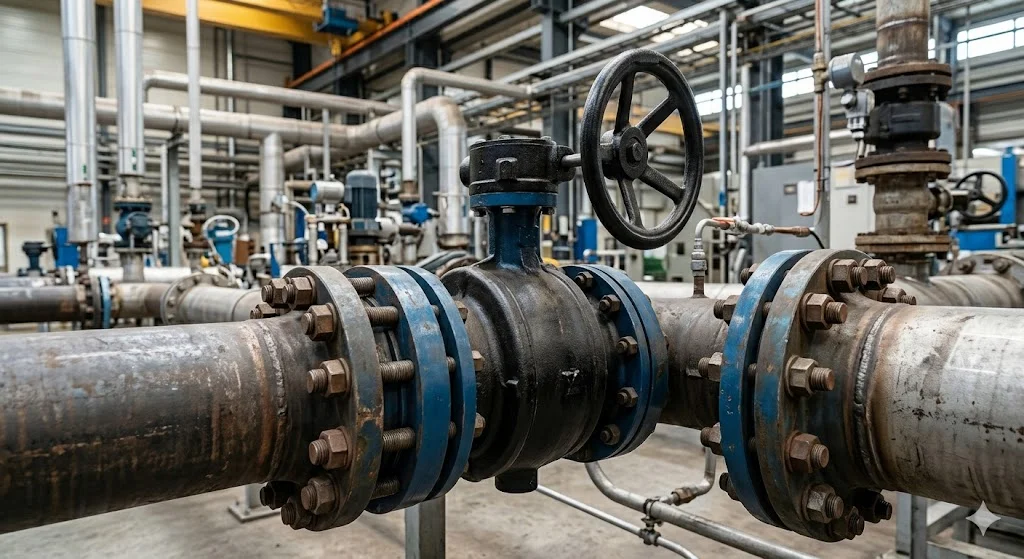

Ứng dụng thực tế và sai lầm thường gặp

Khi nào bạn cần dùng van cánh bướm mặt bích?

Dòng van này là "xương sống" trong các hệ thống:

• Cấp thoát nước: Các trạm bơm, nhà máy nước sạch đô thị.

• Hệ thống PCCC: Nhờ khả năng đóng mở nhanh và chịu áp lực tốt.

• Hệ thống HVAC: Điều khiển nước lạnh trong các tòa nhà cao tầng.

• Sản xuất công nghiệp: Nhà máy giấy, chế biến thực phẩm, dệt nhuộm.

Sai lầm chết người khi mua và lắp đặt

1. Chọn sai tiêu chuẩn mặt bích: Đây là lỗi phổ biến nhất khiến việc lắp đặt bị đình trệ. Hãy luôn kiểm tra xem mặt bích trên ống là JIS, DIN hay ANSI trước khi đặt hàng.

2. Bỏ qua vật liệu gioăng: Dùng gioăng EPDM cho dầu hoặc hóa chất nồng độ cao sẽ khiến gioăng bị trương nở, gây kẹt hoặc hỏng van chỉ sau vài tuần.

3. Lắp sai chiều dòng chảy: Mặc dù một số loại van bướm có thể chịu áp hai chiều, nhưng đa số các dòng cao cấp thường có chiều mũi tên chỉ định để đạt độ kín tốt nhất.

Checklist: Cách chọn van cánh bướm mặt bích đúng chuẩn

Để tránh lãng phí ngân sách và đảm bảo an toàn, hãy thực hiện theo checklist sau:

• [ ] Xác định kích thước: DN của van phải khớp với DN của ống.

• [ ] Đối chiếu tiêu chuẩn: Mặt bích ống tiêu chuẩn gì thì chọn van tiêu chuẩn đó.

• [ ] Xác định môi trường: Nước sạch (Gang), Hóa chất (Inox), Nước thải (Inox/Nhựa).

• [ ] Kiểm tra áp suất: Áp suất làm việc của hệ thống phải < 80% áp suất định danh của van.

• [ ] Kiểu vận hành: Tay gạt (tiết kiệm), Tay quay (an toàn), Điện/Khí nén (tự động).

Hướng dẫn lắp đặt và bảo trì định kỳ

Lưu ý khi lắp đặt

• Siết bu-lông đối xứng: Luôn siết các bu-lông theo hình sao hoặc đối diện nhau để mặt bích được ép đều, tránh tình trạng vênh gây rò rỉ.

• Kiểm tra gioăng: Không nên dùng thêm keo hoặc gioăng cao su phụ trừ khi thực sự cần thiết, vì đa số van bướm mặt bích đã có lớp lót cao su tràn ra mép bích làm nhiệm vụ làm kín.

• Vị trí đĩa van: Khi lắp, nên để đĩa van ở trạng thái mở một góc khoảng 10-20% để tránh việc gioăng bị ép quá mức hoặc đĩa van bị kẹt vào mép ống.

Bảo trì dài hạn

• Nên vận hành đóng/mở van ít nhất 1 lần/tháng để tránh việc các tạp chất lắng đọng gây kẹt trục.

• Bôi trơn các bộ phận truyền động (hộp số) định kỳ 6 tháng/lần.

Câu hỏi thường gặp (FAQ)

1. Van bướm mặt bích khác gì so với van bướm Wafer?

Van mặt bích có thân dày hơn, có hai mặt bích đúc liền để bắt bu-lông trực tiếp với bích ống, cho khả năng chịu áp lực và chống rung tốt hơn dòng Wafer (kẹp giữa).

2. Tôi có thể dùng van bướm cho nước nóng không?

Có, nhưng bạn phải chọn loại có thân bằng inox và gioăng PTFE hoặc EPDM chịu nhiệt cao. Các dòng van gang thông thường chỉ chịu được nhiệt độ dưới 80°C.

3. Van bướm có thể dùng để điều tiết lưu lượng (tiết lưu) không?

Có thể, nhưng không khuyến khích dùng ở góc mở quá nhỏ (dưới 20%) trong thời gian dài vì áp lực dòng chảy sẽ mài mòn đĩa van và gioăng không đều.

4. Nên chọn van thân gang hay inox?

Nếu dùng cho nước sạch hoặc PCCC, thân gang là lựa chọn kinh tế nhất. Nếu dùng cho nước thải có hóa chất hoặc môi trường gần biển, bạn bắt buộc phải dùng thân inox để tránh ăn mòn.

5. Van bướm mặt bích có dùng được cho hệ thống PCCC không?

Rất phổ biến. Thông thường trong PCCC người ta dùng van bướm mặt bích kèm công tắc giám sát để báo trạng thái đóng/mở về tủ trung tâm.

Kết luận:

Việc lựa chọn van cánh bướm mặt bích chính xác không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm hàng triệu đồng chi phí bảo trì, thay thế. Đừng chỉ nhìn vào giá thành, hãy chú trọng đến tiêu chuẩn mặt bích và vật liệu phù hợp với môi trường thực tế của bạn.
