Mechanical Flow Meter: Giải pháp đo lưu lượng tối ưu chi phí và hiệu quả

Bạn đã bao giờ gặp tình trạng thất thoát nguyên liệu không rõ nguyên nhân trong nhà máy, hay hệ thống cấp thoát nước tiêu thụ vượt mức kiểm soát nhưng không có số liệu đối chiếu? Một trong những sai lầm phổ biến nhất của các kỹ sư vận hành là chọn sai thiết bị đo lưu lượng (flow meter). Việc lắp đặt một thiết bị không phù hợp không chỉ dẫn đến sai số cao mà còn gây hỏng hóc nhanh chóng, khiến chi phí bảo trì tăng vọt. Trong bối cảnh đó, mechanical flow meter (đồng hồ đo lưu lượng cơ học) vẫn luôn là lựa chọn hàng đầu nhờ sự cân bằng hoàn hảo giữa giá thành và độ tin cậy. Bài viết này sẽ giúp bạn hiểu sâu về thiết bị này để đưa ra quyết định đầu tư chính xác nhất.

Mechanical Flow Meter là gì? Định nghĩa và đặc điểm cốt lõi

Mechanical flow meter là thiết bị đo lưu lượng chất lỏng hoặc khí bằng cách sử dụng các bộ phận cơ học chuyển động trực tiếp bên trong dòng chảy như turbine, bánh răng hoặc piston. Thay vì sử dụng cảm biến điện từ hay sóng siêu âm phức tạp, thiết bị này tận dụng động năng của dòng chảy để kích hoạt cơ chế hiển thị số liệu.

Thiết bị này sở hữu ba đặc điểm nhận diện đặc trưng:

• Không cần nguồn điện (hoặc tiêu thụ cực ít): Đa số các dòng cơ học hoạt động hoàn toàn dựa trên lực đẩy của dòng chất lưu, cực kỳ hữu ích cho các khu vực xa xôi hoặc môi trường phòng chống cháy nổ.

• Cấu tạo đơn giản và bền bỉ: Với thiết kế thuần cơ khí, người vận hành dễ dàng nắm bắt nguyên lý và thực hiện bảo trì sơ cấp.

• Chi phí đầu tư thấp: So với các công nghệ điện tử hiện đại, đồng hồ cơ có mức giá dễ tiếp cận hơn rất nhiều, phù hợp cho các dự án tối ưu ngân sách.

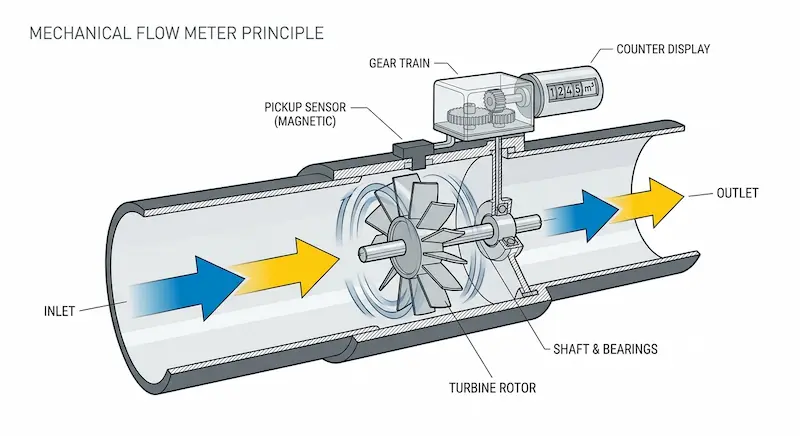

Nguyên lý hoạt động của Mechanical Flow Meter

Về bản chất, nguyên lý hoạt động của đồng hồ đo lưu lượng cơ học dựa trên mối quan hệ tỷ lệ thuận: Dòng chảy → Làm quay/di chuyển bộ phận cơ học → Tốc độ chuyển động ∝ Lưu lượng. Khi chất lỏng đi qua thân đồng hồ, nó tạo ra một lực tác động lên cánh quạt hoặc bánh răng, làm chúng chuyển động với tốc độ tương ứng với vận tốc dòng chảy.

Các cơ chế phổ biến nhất bao gồm:

1. Turbine rotation: Dòng chảy làm quay cánh quạt turbine.

2. Positive displacement (PD): Chia nhỏ dòng chảy thành các thể tích xác định bằng các ngăn cơ học.

3. Paddle wheel: Cánh quạt dạng bánh chèo quay khi tiếp xúc với một phần dòng chảy.

Insight chuyên gia: Đây là dạng đo lường tương tác cơ học trực tiếp (direct mechanical interaction). Do đó, độ chính xác của thiết bị phụ thuộc rất lớn vào độ nhớt (viscosity) và độ sạch của chất lỏng. Một chất lỏng quá đặc hoặc chứa nhiều tạp chất rắn sẽ làm tăng ma sát hoặc gây kẹt, dẫn đến sai số nghiêm trọng.

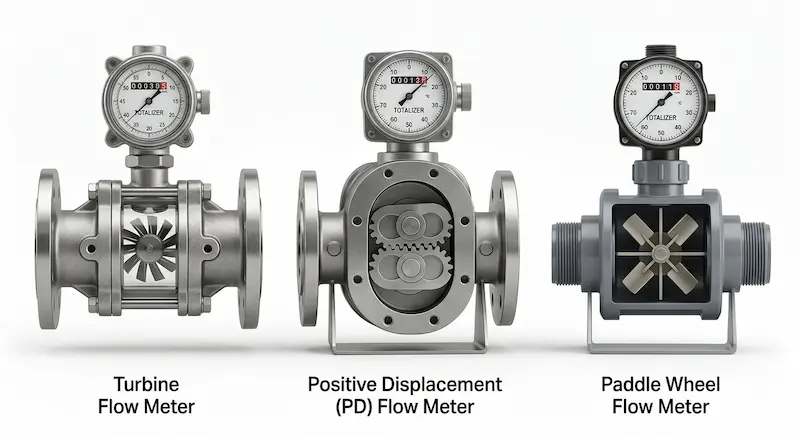

Phân tích chuyên sâu các loại đồng hồ đo lưu lượng cơ học phổ biến

Để chọn đúng thiết bị, bạn cần hiểu rõ ưu và nhược điểm của từng dòng công nghệ cơ học dưới đây:

1. Turbine Flow Meter

Đây là loại phổ biến nhất trong công nghiệp. Khi chất lỏng đi qua, nó làm quay các cánh quạt turbine được gắn trên trục.

• Ưu điểm: Độ chính xác khá cao (có thể đạt ±0.5%), phản hồi nhanh, chịu được áp suất lớn.

• Nhược điểm: Nhạy cảm với sự thay đổi độ nhớt và dễ bị hư hỏng nếu chất lỏng có cặn bẩn.

• Khi nên dùng: Đo nước sạch, nhiên liệu lỏng (xăng, dầu diesel) trong các đường ống có lưu lượng ổn định.

2. Positive Displacement (PD) Flow Meter

Hay còn gọi là đồng hồ đo lưu lượng thể tích. Nó hoạt động bằng cách "bẫy" một lượng chất lỏng nhất định vào các ngăn chứa (bánh răng hoặc piston) rồi đẩy chúng ra ngoài.

• Ưu điểm: Độ chính xác cực cao, hoạt động tốt nhất với chất lỏng có độ nhớt cao (như dầu nhớt, hóa chất đậm đặc).

• Nhược điểm: Trọng lượng nặng, gây sụt áp lớn (pressure drop) và giá thành cao hơn các loại cơ học khác.

• Khi nên dùng: Đo dầu thủy lực, dầu mỡ, thực phẩm dạng lỏng hoặc các ứng dụng cần độ chính xác khắt khe để bán hàng (custody transfer).

3. Paddle Wheel Flow Meter

Sử dụng một bánh xe có cánh chèo đặt vuông góc hoặc song song với dòng chảy.

• Ưu điểm: Giá thành rẻ nhất, dễ lắp đặt và thay thế linh kiện.

• Nhược điểm: Độ chính xác trung bình, chỉ đo được chất lỏng sạch.

• Khi nên dùng: Hệ thống tưới tiêu, xử lý nước thải đơn giản hoặc giám sát lưu lượng không quá khắt khe.

Các thông số kỹ thuật quan trọng không thể bỏ qua

Khi xem xét bảng dữ liệu (datasheet) của một mechanical flow meter, các kỹ sư thường chỉ nhìn vào kích thước ống mà bỏ qua các thông số "sống còn" sau:

• Flow Range (Dải đo): Khoảng lưu lượng từ tối thiểu (Min) đến tối đa (Max) mà thiết bị hoạt động chính xác. Nếu chạy dưới mức Min, sai số sẽ cực lớn.

• Accuracy (%) & Repeatability: Độ chính xác và độ lặp lại. Với dòng cơ, độ lặp lại thường quan trọng hơn trong các quy trình pha trộn.

• Pressure Rating: Áp suất tối đa mà thân đồng hồ chịu được. Quá áp có thể gây nứt vỡ, rò rỉ hóa chất gây nguy hiểm.

• Temperature Range: Nhiệt độ ảnh hưởng đến độ giãn nở của các bộ phận cơ khí và độ nhớt của chất lưu.

• Material Compatibility: Vật liệu thân (Gang, Đồng, Inox) và seal (Viton, EPDM) phải tương thích hóa học với chất lỏng để tránh ăn mòn.

Lưu ý: Sai lầm kinh điển là bỏ qua Pressure Drop (sụt áp). Mọi thiết bị cơ học đều gây cản trở dòng chảy. Nếu bơm của bạn yếu, việc lắp một đồng hồ PD có thể khiến lưu lượng đầu ra giảm đáng kể.

So sánh đồng hồ đo lưu lượng cơ học với các công nghệ hiện đại

Tại sao trong kỷ nguyên 4.0, người ta vẫn dùng đồ cơ? Hãy xem bảng so sánh dưới đây:

Tại sao chọn Mechanical? Dù bộ phận cơ học sẽ bị mài mòn theo thời gian làm giảm độ chính xác (drift), nhưng chúng là "vua" trong các môi trường không có điện lưới hoặc yêu cầu sự đơn giản tối đa. Trong khi đó, đồng hồ điện từ dù bền hơn nhưng lại vô dụng với các chất lỏng không dẫn điện như dầu hoặc nước tinh khiết.

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào bạn nên sử dụng đồng hồ đo lưu lượng cơ học?

• Hệ thống nước sạch dân dụng và công nghiệp: Đo lưu lượng tổng, giám sát tiêu thụ.

• Ngành dầu khí: Đo xăng dầu tại các bồn chứa hoặc xe téc.

• Hóa chất nhẹ: Các loại dung môi không có tính ăn mòn cao.

• Giám sát quy trình: Khi bạn chỉ cần biết lưu lượng ở mức tương đối để vận hành máy bơm.

80% lỗi đến từ việc chọn sai loại

Thực tế cho thấy, hư hỏng thường không phải do sản phẩm kém chất lượng mà do ứng dụng sai:

1. Dùng cho chất lỏng bẩn: Cặn bẩn lọt vào làm kẹt bánh răng hoặc gãy cánh quạt turbine.

2. Bỏ qua bảo trì định kỳ: Các bộ phận cơ khí cần được vệ sinh và kiểm tra độ mòn trục.

3. Chọn sai kích thước (Sizing): Lắp đồng hồ quá lớn so với lưu lượng thực tế khiến thiết bị không "nhảy" số.

4. Không lắp lọc (Strainer): Đây là lỗi phổ biến nhất. Luôn cần một bộ lọc chữ Y phía trước để bảo vệ thiết bị.

Hướng dẫn chọn Mechanical Flow Meter phù hợp (Checklist)

Để đảm bảo hiệu quả đầu tư, hãy trả lời 6 câu hỏi sau trước khi mua hàng:

1. Loại chất lỏng là gì? (Nước, dầu, hay hóa chất?)

2. Có cặn hay tạp chất rắn không? (Nếu có, bắt buộc lắp lọc hoặc đổi loại thiết bị).

3. Lưu lượng hoạt động (Flow rate)? (Min - Max - Normal là bao nhiêu?)

4. Nhiệt độ và Áp suất vận hành?

5. Yêu cầu độ chính xác là bao nhiêu %?

6. Kiểu kết nối? (Bắt ren hay mặt bích?)

Lưu ý quan trọng khi lắp đặt:

• Hướng dòng chảy: Luôn lắp đúng chiều mũi tên trên thân đồng hồ.

• Đoạn ống thẳng: Cần có một khoảng cách ống thẳng trước và sau đồng hồ (thường là 10D trước và 5D sau) để ổn định dòng xoáy.

• Tránh rung động: Rung động mạnh từ máy bơm có thể làm hỏng bộ đếm cơ khí.

FAQ - Câu hỏi thường gặp

1. Mechanical flow meter có chính xác không?

Có, độ chính xác dao động từ ±0.5% đến ±2% tùy loại. Tuy nhiên, độ chính xác này sẽ giảm dần theo thời gian do mài mòn cơ học, vì vậy cần hiệu chuẩn định kỳ.

2. Khi nào nên thay thế đồng hồ mới?

Khi bạn thấy sai số vượt quá mức cho phép (so với thực tế), hoặc khi bộ đếm bị kẹt, có tiếng kêu lạ từ bên trong dù dòng chảy vẫn ổn định.

3. Có dùng cho nước bẩn được không?

Không nên. Các hạt rắn sẽ gây kẹt và mài mòn bộ phận chuyển động rất nhanh. Nếu bắt buộc dùng, hãy lắp bộ lọc tinh ở đầu vào.

4. Tuổi thọ trung bình là bao lâu?

Trong điều kiện chất lỏng sạch và bảo trì tốt, thiết bị có thể hoạt động bền bỉ từ 5 đến 10 năm.

5. Thiết bị có cần nguồn điện để hoạt động không?

Đa số là không. Tuy nhiên, một số dòng hiện đại có tích hợp thêm bộ phát xung (pulse output) để truyền tín hiệu về PLC, khi đó mới cần cấp nguồn cho bộ phát xung.

Kết luận

Mechanical flow meter là giải pháp kinh tế và đáng tin cậy cho nhiều ứng dụng đo lường hiện nay. Dù không sở hữu những tính năng thông minh như các dòng điện tử, nhưng sự đơn giản và khả năng hoạt động độc lập là ưu điểm không thể thay thế. Điều quan trọng nhất là bạn phải chọn đúng loại dựa trên đặc tính chất lỏng và điều kiện vận hành.
