Ống DN150 Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chuẩn Chuyên Gia

Khi triển khai các dự án hạ tầng hoặc lắp đặt hệ thống cơ điện, chắc hẳn bạn đã không dưới một lần nghe kỹ sư yêu cầu: "Đặt mua ống DN150". Tuy nhiên, một thực tế khá phổ biến tại các công trường là sự nhầm lẫn tai hại giữa các khái niệm: DN150 có phải là Phi 150 không? Tại sao lắp van 150 vào ống lại không vừa?

Việc nhầm lẫn kích thước không chỉ dừng lại ở sai sót thuật ngữ mà còn dẫn đến những hậu quả kinh tế nghiêm trọng: không khớp mặt bích (flange), sai lệch tiêu chuẩn van, và lãng phí thời gian thi công. Hiểu đúng về ống có kích thước DN150 chính là chìa khóa để bạn tối ưu chi phí vật tư và đảm bảo tính đồng bộ kỹ thuật cho toàn bộ hệ thống. Bài viết này sẽ phân tích chuyên sâu từ định nghĩa đến các thông số kỹ thuật khắt khe nhất của dòng ống "quốc dân" này.

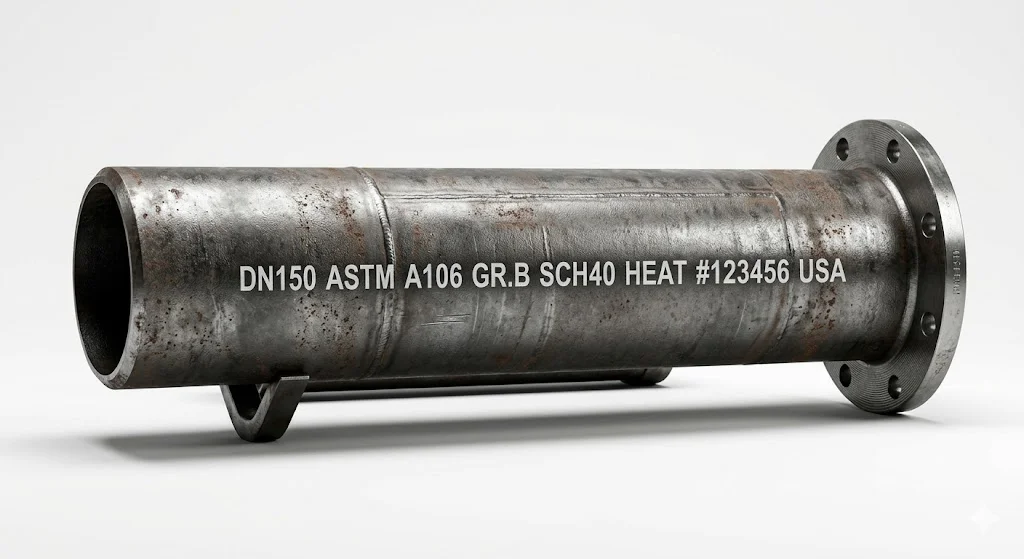

Ống DN150 Là Gì? Định Nghĩa Theo Tiêu Chuẩn Quốc Tế

Trong ngành nước và công nghiệp, DN (Diameter Nominal) là ký hiệu quốc tế dùng để chỉ đường kính danh nghĩa của ống. Tuy nhiên, một hiểu lầm phổ biến là nhiều người mặc định ống DN150 có đường kính ngoài đúng bằng 150mm. Thực tế không phải như vậy.

Ống DN150 là loại ống có kích thước danh định theo hệ mét là 150, tương đương với 6 inch theo hệ đo lường Mỹ. Đây là con số "tên gọi" để các nhà sản xuất quy ước chung cho các phụ kiện đi kèm như van, co, tê và mặt bích. Theo tiêu chuẩn kỹ thuật, đường kính ngoài (OD - Outside Diameter) thực tế của ống thép DN150 thường là 168.3mm.

Như vậy, chúng ta cần phân biệt rõ: DN150 là kích thước danh nghĩa dùng để định danh, trong khi kích thước thực tế sẽ phụ thuộc vào tiêu chuẩn sản xuất (ASTM, JIS, BS). Hiểu được sự khác biệt này giúp người thu mua tránh được việc đặt nhầm các loại phụ kiện không tương thích, đặc biệt là khi kết nối giữa các vật liệu khác nhau như thép và nhựa.

Nguyên Lý Và Ý Nghĩa Của Ký Hiệu DN Trong Kỹ Thuật

Tại sao thế giới lại cần đến ký hiệu DN thay vì dùng trực tiếp số đo đường kính ngoài? Câu trả lời nằm ở sự đồng bộ hóa hệ thống. Ký hiệu DN giúp các kỹ sư thiết kế có thể dễ dàng lựa chọn các thiết bị trên đường ống mà không cần quan tâm đến độ dày thành ống thay đổi như thế nào.

Ý nghĩa cốt lõi của DN bao gồm:

• Tiêu chuẩn hóa quốc tế: Cho phép một chiếc van sản xuất tại châu Âu có thể lắp vừa vặn vào một đường ống sản xuất tại Việt Nam, miễn là cả hai cùng đạt chuẩn DN150.

• Đồng bộ hóa phụ kiện: Khi bạn chọn ống có kích thước DN150, tất cả các phụ kiện từ mặt bích, gasket (gioăng làm kín) đến bulong đều được tra bảng theo cùng một tiêu chuẩn định danh này.

• Tối ưu lưu chất: DN thường sát với đường kính trong (ID), giúp kỹ sư tính toán lưu lượng dòng chảy một cách tương đối chính xác.

Cần lưu ý một nguyên tắc sống còn: DN không phải là đường kính ngoài thực tế. Nếu bạn lấy thước dây đo mặt ngoài của ống có kích thước DN150 và mong đợi con số 150mm, bạn chắc chắn sẽ thất vọng vì kết quả sẽ lớn hơn (thường là 168.3mm đối với ống thép).

Phân Loại Ống DN150 Theo Vật Liệu Và Tiêu Chuẩn

Tùy vào môi trường lưu chất và áp suất vận hành, ống có kích thước DN150 được sản xuất từ nhiều loại vật liệu khác nhau. Mỗi loại lại có những đặc tính kỹ thuật riêng biệt mà người dùng cần nắm rõ:

Phân loại theo vật liệu

1. Ống thép DN150: Bao gồm thép đen và thép mạ kẽm. Loại này cực kỳ phổ biến trong hệ thống PCCC và đường ống dẫn khí nhờ khả năng chịu lực va đập và áp suất cao.

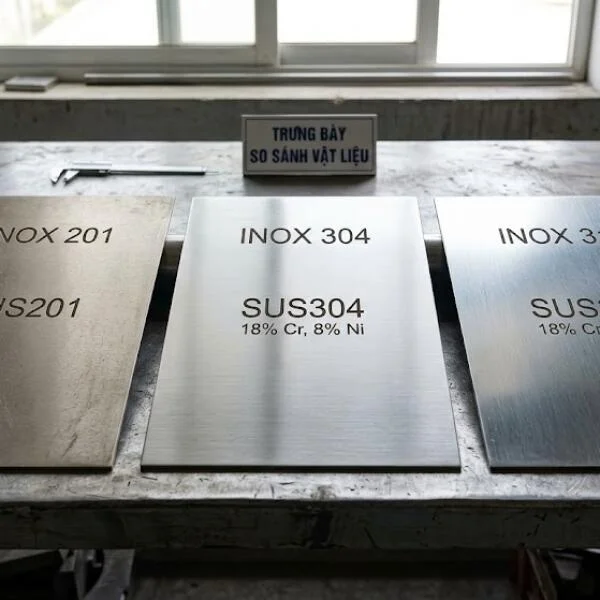

2. Ống Inox DN150: (304, 316) Thường dùng trong công nghiệp thực phẩm, hóa chất hoặc các môi trường đòi hỏi tính chống ăn mòn tuyệt đối.

3. Ống nhựa DN150 (uPVC, HDPE, PPR): Ưu điểm là nhẹ, không bị oxy hóa, thường dùng trong cấp thoát nước dân dụng và hạ tầng đô thị. Tuy nhiên, đường kính ngoài của ống nhựa thường được gọi theo Phi (ví dụ Phi 160mm hoặc 168mm).

Phân loại theo tiêu chuẩn độ dày (Schedule)

Độ dày thành ống (Schedule - SCH) là yếu tố quyết định khả năng chịu áp lực:

• SCH10: Độ dày mỏng, thường dùng cho hệ thống áp suất thấp để tiết kiệm chi phí.

• SCH40: Mức độ dày tiêu chuẩn, phổ biến nhất trong công nghiệp và xây dựng.

• SCH80: Thành ống rất dày, chuyên dụng cho các hệ thống áp suất cực cao hoặc môi trường truyền dẫn hóa chất đậm đặc.

Việc chọn sai tiêu chuẩn độ dày có thể dẫn đến việc ống bị nổ dưới áp suất cao hoặc lãng phí ngân sách khi lắp đặt ống quá dày cho những hệ thống đơn giản.

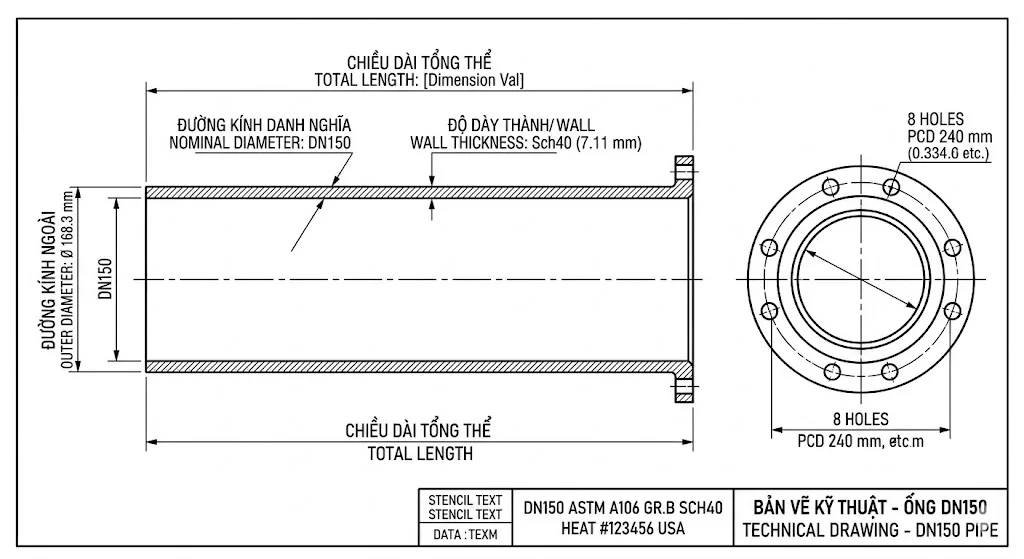

Thông Số Kỹ Thuật Chi Tiết Của ống có kích thước DN150

Để việc thiết kế và thi công chính xác, bạn cần nắm lòng bảng thông số kỹ thuật của ống có kích thước DN150. Dưới đây là các thông số chuẩn cho loại ống thép phổ biến nhất:

• Đường kính danh nghĩa: DN150.

• Kích thước hệ Inch: 6" (Six inches).

• Đường kính ngoài thực tế (OD): 168.3 mm.

• Độ dày thành ống (Wall Thickness):

  • Với SCH40: ~7.11 mm.

  • Với SCH80: ~10.97 mm.

• Trọng lượng ống: Phụ thuộc vào độ dày và chiều dài (thường tính theo công thức khối lượng riêng của thép là $7850 kg/m^3$ ).

Lưu ý quan trọng về SCH: Khi chỉ số SCH càng tăng, đường kính ngoài của ống vẫn giữ nguyên ở mức 168.3mm, nhưng đường kính trong (ID) sẽ thu hẹp lại do thành ống dày lên. Đây là lý do tại sao mặt bích DN150 luôn lắp vừa vào mọi loại ống có kích thước DN150 dù đó là SCH40 hay SCH160, vì chúng chung nhau kích thước ngoài.

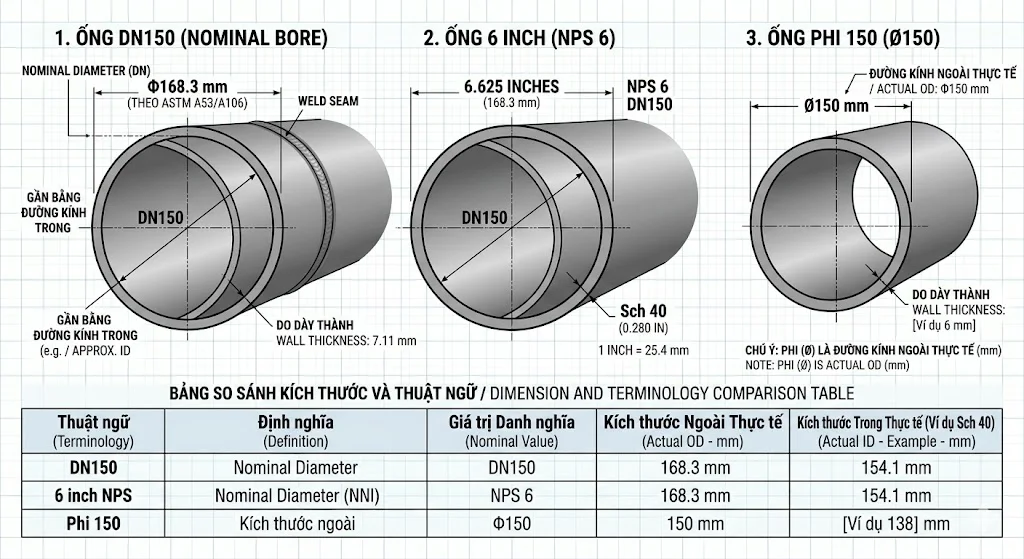

So Sánh DN150 Với Phi 150 Và 6 Inch

Sự nhầm lẫn giữa ba khái niệm này là nguyên nhân hàng đầu dẫn đến việc mua sai vật tư. Hãy cùng phân tích bảng so sánh dưới đây:

Sai lầm phổ biến: Nhiều khách hàng gọi điện đặt mua "Ống phi 150" nhưng thực tế công trình của họ đang dùng tiêu chuẩn hệ DN. Nếu người bán giao đúng ống có đường kính ngoài 150mm, bạn sẽ không bao giờ lắp vừa vào các loại mặt bích DN150 tiêu chuẩn. Ngược lại, nếu hệ thống nhựa đang dùng Phi 160 mà bạn mua van DN150 (Phi 168) thì cũng sẽ xảy ra tình trạng "râu ông nọ chắp cằm bà kia".

Tại Sao DN150 Lại Phổ Biến Trong Công Nghiệp?

Không phải ngẫu nhiên mà kích thước DN150 (6 inch) trở thành "tiêu chuẩn vàng" trong nhiều bản vẽ kỹ thuật. Lý do nằm ở sự cân bằng hoàn hảo giữa hiệu suất và chi phí:

1. Lưu lượng truyền tải tối ưu: Với đường kính thực tế khoảng 15-16cm, ống có kích thước DN150 cho phép truyền tải một khối lượng chất lỏng hoặc khí rất lớn, phù hợp cho các trục đường ống chính trong nhà máy hoặc tòa nhà.

2. Hệ sinh thái phụ kiện cực kỳ đa dạng: Vì là kích thước phổ biến, các loại van cổng, van bướm, co, tê, mặt bích DN150 luôn có sẵn hàng tồn kho với số lượng lớn, giúp giảm thời gian chờ đợi vật tư.

3. Dễ dàng thi công: Kích thước này đủ lớn để thực hiện các mối hàn chất lượng nhưng cũng đủ gọn để có thể lắp đặt bằng các thiết bị nâng hạ phổ thông mà không cần đến những cẩu tháp hạng nặng.

4. Tính ổn định cao: Ống DN150 có độ cứng vững tốt, ít bị rung lắc trong quá trình vận hành dòng chảy áp suất cao so với các loại ống nhỏ hơn.

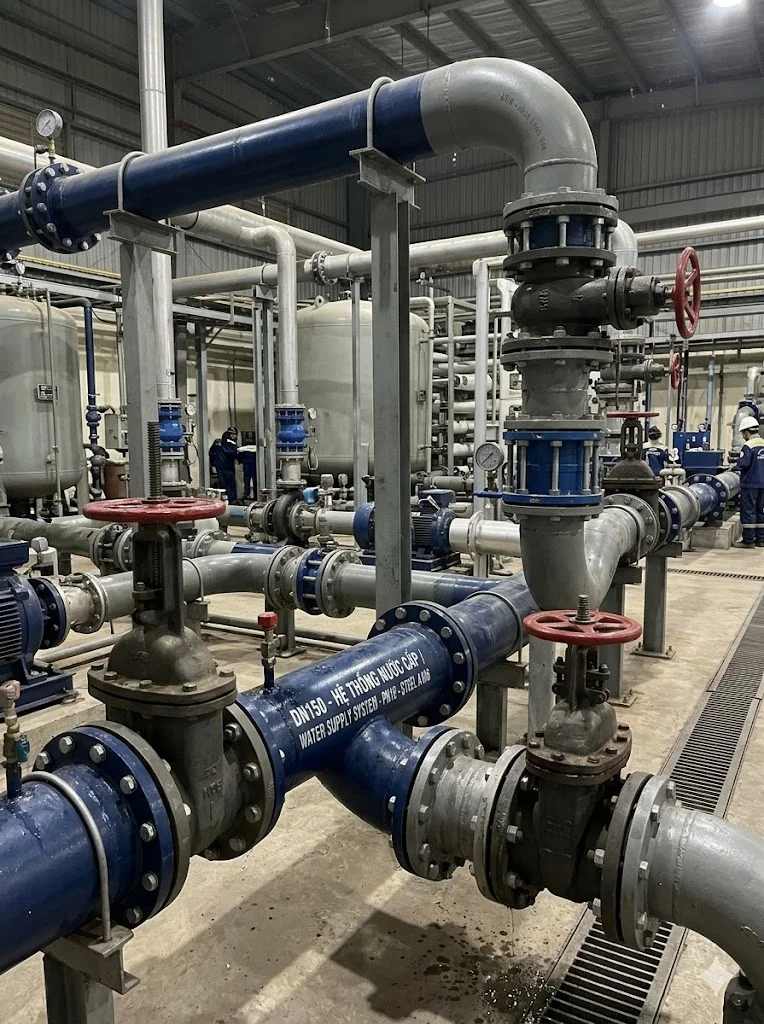

Ứng Dụng Thực Tế Của Ống DN150 Trong Đời Sống

Nhờ khả năng chịu tải tốt, ống có kích thước DN150 xuất hiện trong hầu hết các công trình hạ tầng trọng điểm:

• Hệ thống PCCC (Phòng cháy chữa cháy): DN150 thường được dùng làm trục đứng chính trong các tòa nhà cao tầng, cung cấp nước cho các họng thu và đầu phun sprinkler ở các tầng.

• Hệ thống cấp thoát nước đô thị: Sử dụng làm đường ống dẫn nước sạch từ trạm bơm về các khu dân cư hoặc ống thoát nước thải chính của các nhà máy công nghiệp.

• Hệ thống HVAC (Điều hòa không khí): Dùng trong các đường ống nước lạnh (chiller) để làm mát cho toàn bộ tòa nhà hoặc trung tâm thương mại.

• Ngành năng lượng và hóa chất: Dẫn dầu, khí gas hoặc các dung dịch hóa chất trong dây chuyền sản xuất nhờ khả năng chịu nhiệt và áp suất đa dạng theo tiêu chuẩn SCH.

Những Sai Lầm Thường Gặp Khi Lựa Chọn ống có kích thước DN150

Trong quá trình tư vấn vật tư, chúng tôi nhận thấy 4 sai lầm kinh điển mà người mua thường mắc phải:

1. Nhầm lẫn DN với Phi thực tế: Như đã phân tích, mua ống dựa trên cảm tính "150mm" mà không check catalog kỹ thuật dẫn đến sai lệch 18.3mm – một khoảng cách không thể khắc phục bằng gioăng hay keo dán.

2. Chọn sai tiêu chuẩn độ dày (SCH): Hệ thống yêu cầu SCH80 để chịu áp cao nhưng lại mua SCH40 vì giá rẻ hơn. Hậu quả là ống bị biến dạng hoặc rò rỉ sau một thời gian ngắn sử dụng.

3. Không kiểm tra áp suất làm việc (PN): Đặc biệt đối với van và mặt bích DN150. Bạn có thể mua đúng kích thước DN150 nhưng nếu mặt bích là PN10 mà lắp vào hệ thống PN16 thì các lỗ bulong sẽ không trùng khớp.

4. Sai lệch về vật liệu: Sử dụng ống thép mạ kẽm cho môi trường hóa chất ăn mòn chỉ vì muốn tiết kiệm chi phí ban đầu so với ống inox, dẫn đến việc phải thay mới toàn bộ hệ thống sau vài tháng.

Hướng Dẫn Cách Chọn ống có kích thước DN150 Chuẩn Chuyên Gia

Để sở hữu một hệ thống đường ống bền bỉ và tối ưu chi phí, hãy áp dụng quy trình 4 bước sau:

✔ Bước 1: Xác định môi trường lưu chất

Nếu dẫn nước sạch, ống nhựa hoặc thép mạ kẽm là đủ. Nếu dẫn hóa chất hoặc thực phẩm, bắt buộc phải dùng Inox 304/316. Nếu dẫn nước thải có tính kiềm, hãy ưu tiên ống HDPE.

✔ Bước 2: Kiểm tra áp suất vận hành

Hãy xem áp suất làm việc tối đa của hệ thống là bao nhiêu Bar (hoặc PSI). Từ đó chọn SCH tương ứng (SCH10, SCH40 hay SCH80) để đảm bảo an toàn tuyệt đối.

✔ Bước 3: Kiểm tra tính đồng bộ tiêu chuẩn

Nếu bạn dùng ống theo tiêu chuẩn ASTM (Mỹ), hãy đảm bảo van và mặt bích cũng theo tiêu chuẩn ANSI. Nếu dùng ống tiêu chuẩn JIS (Nhật), hãy chọn phụ kiện chuẩn JIS để các lỗ bulong khớp nhau hoàn toàn.

✔ Bước 4: Lựa chọn đơn vị cung cấp uy tín

Ống DN150 chất lượng phải có đầy đủ chứng chỉ CO/CQ (Chứng chỉ xuất xứ và chất lượng), bề mặt ống láng mịn, không bị rỗ hay móp méo.

Những Lưu Ý Quan Trọng Khi Thi Công ống có kích thước DN150

Quá trình lắp đặt ống có kích thước DN150 đòi hỏi sự cẩn trọng về mặt kỹ thuật để tránh các sự cố rò rỉ:

• Đồng bộ phụ kiện: Luôn kiểm tra mặt bích và gioăng đệm. Với đường kính lớn như DN150, việc lệch gioăng chỉ 1-2mm cũng có thể gây thấm nước khi áp suất tăng.

• Kỹ thuật hàn/nối: Đối với ống thép, mối hàn cần được thực hiện bởi thợ có tay nghề, sau đó phải được sơn chống gỉ tại điểm hàn để tránh oxi hóa. Đối với ống nhựa, cần đảm bảo nhiệt độ và thời gian gia nhiệt chuẩn theo khuyến cáo của nhà sản xuất.

• Giá đỡ và gối tựa: Do trọng lượng ống có kích thước DN150 khi chứa đầy nước là rất lớn, hệ thống giá đỡ cần được tính toán khoảng cách phù hợp (thường từ 2m - 3m một giá đỡ) để tránh hiện tượng võng ống.

• Chống ăn mòn: Nếu lắp đặt ngoài trời hoặc môi trường ẩm ướt, đừng quên lớp sơn bảo vệ hoặc băng quấn chống ăn mòn chuyên dụng.

Câu Hỏi Thường Gặp (FAQ)

1. DN150 là bao nhiêu inch?

DN150 tương đương với 6 inch. Đây là kích thước phổ biến trong hầu hết các tiêu chuẩn kỹ thuật quốc tế.

2. Ống DN150 có đường kính ngoài là bao nhiêu?

Đối với ống thép tiêu chuẩn ASTM, đường kính ngoài (OD) là 168.3 mm. Tuy nhiên, với ống nhựa uPVC, đường kính có thể là 160 mm tùy theo nhà sản xuất.

3. Có thể dùng van DN150 cho ống Phi 150 không?

Không. Van DN150 được thiết kế cho ống có OD 168.3mm. Nếu lắp cho ống Phi 150 thực tế, bạn sẽ gặp khoảng hở lớn và không thể làm kín mối nối.

4. Ống có kích thước DN150 chịu được áp suất bao nhiêu?

Khả năng chịu áp phụ thuộc vào vật liệu và độ dày (SCH). Ví dụ, ống thép DN150 SCH40 có thể chịu áp suất làm việc lên đến hàng chục Bar, đủ cho hầu hết ứng dụng công nghiệp.

Kết Luận

Ống DN150 không chỉ đơn thuần là một vật tư xây dựng, mà là một thành phần cốt lõi quyết định sự vận hành ổn định của toàn bộ hệ thống lưu chất. Việc hiểu rõ bản chất "Đường kính danh nghĩa", nắm chắc thông số OD 168.3mm và phân biệt rõ với hệ Phi sẽ giúp bạn tự tin hơn trong việc thiết kế, thu mua và giám sát thi công.

Đừng để những sai sót nhỏ về kích thước làm ảnh hưởng đến tiến độ và chất lượng công trình của bạn. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn chuyên sâu và thực tế nhất về dòng ống này.

Bạn đang cần tư vấn kỹ thuật chuyên sâu hoặc nhận báo giá các loại ống có kích thước DN150 (Thép, Inox, Nhựa) với giá tốt nhất thị trường?

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về ống dn150!
