Steam Pump: Giải Pháp Bơm Nước Ngưng Tối Ưu Không Dùng Điện Cho Hệ Thống Hơi

Trong các nhà máy sử dụng hệ thống hơi nhiệt độ cao, việc thu hồi nước ngưng là bài toán sống còn để tiết kiệm năng lượng và chi phí vận hành. Tuy nhiên, một tình huống oái oăm thường xuyên xảy ra: tại các vị trí cần bơm nước ngưng, môi trường nhiệt độ quá cao và ẩm ướt khiến việc lắp đặt hệ thống điện trở nên cực kỳ nguy hiểm và tốn kém. Bơm điện thông thường khi hoạt động trong môi trường này rất dễ bị chập cháy, hư hỏng phớt hoặc xâm thực do nước ngưng quá nóng.

Lúc này, các kỹ sư vận hành cần một giải pháp cơ học thuần túy, có khả năng hoạt động bền bỉ mà không cần đến một sợi dây điện nào. Đó chính là lý do steam pump (bơm dùng hơi) ra đời. Đây không chỉ là một thiết bị thay thế, mà là lựa chọn tối ưu nhất cho những khu vực đòi hỏi tiêu chuẩn an toàn chống cháy nổ khắt khe. Bài viết này sẽ phân tích sâu về kỹ thuật và lý do tại sao dòng bơm này lại không thể thiếu trong các hệ thống nhiệt hiện đại.

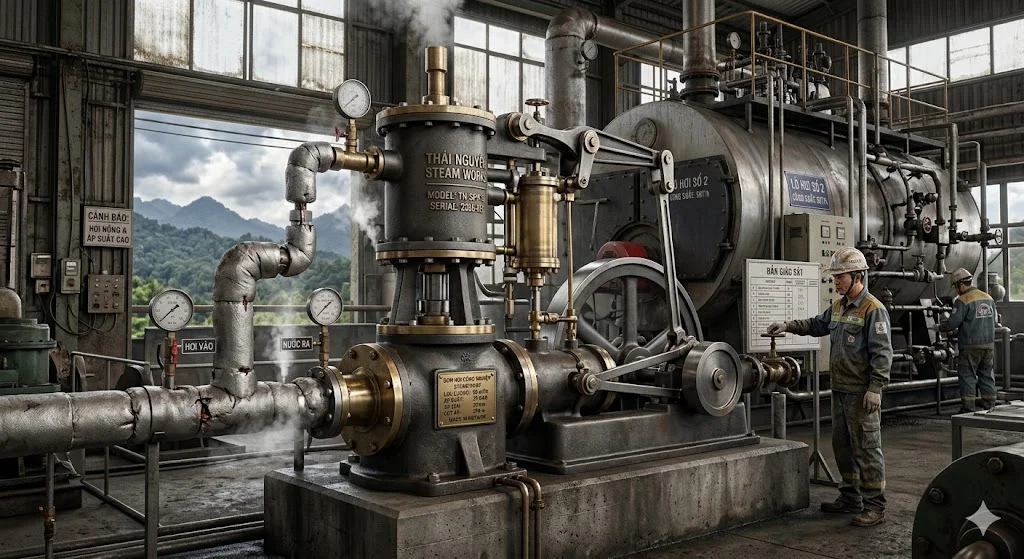

Steam pump là gì?

Theo định nghĩa chuyên ngành kỹ thuật, steam pump (bơm dùng hơi) là một loại bơm thể tích sử dụng năng lượng áp suất từ chính hơi nước để vận chuyển chất lỏng (thường là nước ngưng nóng hoặc hóa chất). Khác với các dòng bơm ly tâm chạy bằng motor điện, máy bơm hơi tận dụng nguồn năng lượng sẵn có trong đường ống hơi để thực hiện chu trình nén và đẩy chất lỏng.

Đặc điểm nhận dạng lớn nhất của bơm dùng hơi chính là thiết kế cơ học hoàn toàn. Thiết bị này không sở hữu động cơ quay, không có bảng mạch điều khiển điện tử phức tạp. Thay vào đó, nó hoạt động dựa trên sự chênh lệch áp suất và hệ thống phao cơ học bên trong.

Nhấn mạnh: Nhờ cơ chế không dùng điện, bơm dùng hơi trở thành giải pháp an toàn tuyệt đối trong các môi trường nhiệt độ cao, hầm tối hoặc các khu vực nhạy cảm với rủi ro cháy nổ cao.

Nguyên lý hoạt động của bơm dùng hơi

Cơ chế vận hành của một chiếc bơm dùng hơi có thể ví như hơi thở của hệ thống nhiệt. Nó hoạt động dựa trên chu trình nạp - xả gián đoạn cực kỳ logic. Khi nước ngưng chảy vào buồng chứa của bơm theo trọng lực, phao cơ học bên trong sẽ dần nổi lên. Khi phao chạm đến điểm giới hạn trên, nó sẽ kích hoạt cơ cấu đòn bẩy để mở van nạp hơi và đóng van thông hơi.

Tại thời điểm này, hơi nước áp suất cao tràn vào buồng bơm, tạo ra một lực nén cực mạnh lên bề mặt chất lỏng. Áp suất hơi này sẽ đẩy nước ngưng đi qua van một chiều ra đường ống xả. Khi mức nước hạ xuống, phao rơi xuống điểm giới hạn dưới, đóng van hơi và mở van thông hơi để chuẩn bị cho một chu trình nạp mới.

Insight chuyên gia: Quá trình này diễn ra theo từng mẻ (chu kỳ), không liên tục hoàn toàn như bơm ly tâm. Tuy nhiên, nó lại cực kỳ hiệu quả trong việc xử lý nước ngưng nóng mà không bao giờ gặp hiện tượng xâm thực (cavitation) – nỗi ám ảnh của bơm điện.

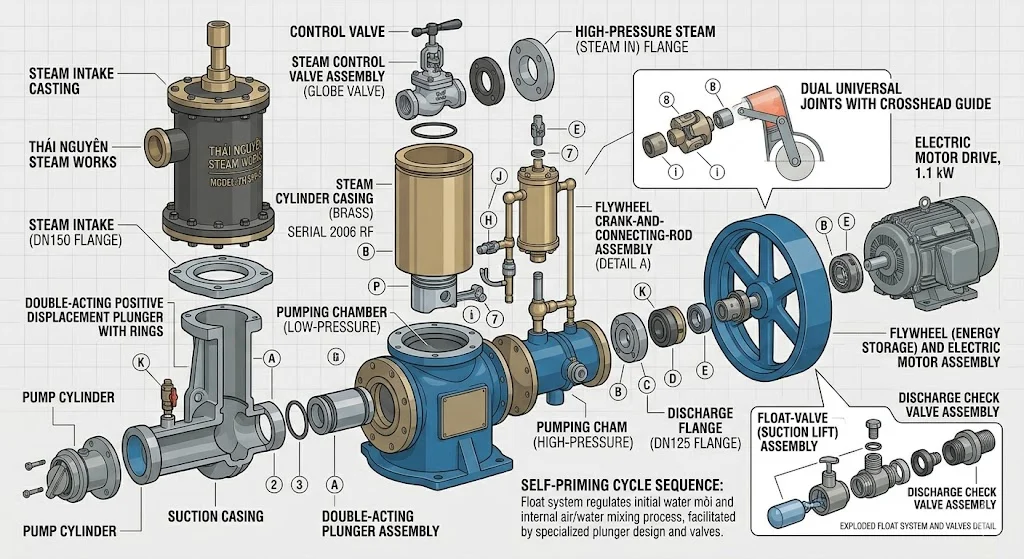

Cấu tạo của steam pump

Một hệ thống bơm dùng hơi tiêu chuẩn được chế tạo từ các vật liệu chịu nhiệt và chịu áp suất cao như gang dẻo hoặc thép không gỉ. Cấu tạo chi tiết bao gồm:

• Buồng chứa (Body): Nơi tích trữ nước ngưng trước khi bơm.

• Cơ cấu phao (Float mechanism): Làm bằng inox cao cấp, có nhiệm vụ cảm biến mức nước để kích hoạt van.

• Bộ van điều khiển (Power valve assembly): Gồm van nạp hơi và van xả hơi, hoạt động nhịp nhàng theo chuyển động của phao.

• Van một chiều (Check valves): Lắp ở họng vào và họng ra để đảm bảo chất lỏng chỉ đi theo một chiều nhất định.

• Đường hơi (Steam inlet): Kết nối với nguồn hơi sơ cấp để lấy năng lượng hoạt động.

Insight chuyên gia: Việc loại bỏ hoàn toàn motor và phớt động giúp bơm dùng hơi giảm thiểu tối đa các rủi ro về rò rỉ điện hoặc hư hỏng do nhiệt độ cao làm biến dạng các chi tiết nhựa/cao su thường thấy ở bơm điện.

Các loại steam pump phổ biến

Tùy vào nhu cầu thực tế của nhà máy, bơm dùng hơi được chia thành các dòng chính sau:

1. Mechanical Steam Pump (Bơm hơi cơ học): Đây là loại phổ biến nhất, dùng phao và cơ cấu lẫy để đóng mở van hơi. Hoạt động 100% không dùng điện.

2. Condensate Pump (Bơm thu hồi nước ngưng): Thường là một bộ trạm bao gồm bình chứa và bơm hơi, chuyên dùng để gom nước ngưng từ các thiết bị trao đổi nhiệt về lại lò hơi.

3. Electric-Steam Hybrid: Một số dòng bơm kết hợp cả điện và hơi để tối ưu hóa lưu lượng trong các trường hợp tải thay đổi đột ngột (tuy nhiên loại này ít phổ biến hơn trong môi trường khắc nghiệt).

Thông số kỹ thuật quan trọng

Để một chiếc bơm dùng hơi hoạt động hiệu quả, các kỹ sư cần đặc biệt lưu ý đến các thông số sau:

• Áp suất hơi nạp (Steam Pressure): Phải cao hơn áp suất ngược (back pressure) của đường ống xả ít nhất là 0.5 - 1 bar.

• Lưu lượng (Capacity): Được tính bằng kg/h hoặc $m^3/h$. Lưu lượng phụ thuộc vào kích thước buồng bơm và áp suất hơi cung cấp.

• Nhiệt độ tối đa: Thông thường máy bơm hơi có thể chịu được nhiệt độ nước ngưng lên tới 200°C hoặc hơn.

• Áp suất xả (Discharge Pressure): Tổng áp suất mà bơm cần vượt qua để đẩy nước về bể chứa.

Insight chuyên gia: Áp suất hơi cung cấp chính là "nhiên liệu". Áp suất càng ổn định, hiệu suất bơm càng cao và chu kỳ nạp xả càng diễn ra chính xác.

So sánh bơm dùng hơi với bơm điện

Insight chuyên gia: Trong khi bơm điện mạnh về lưu lượng lớn và ổn định, bơm dùng hơi lại thắng tuyệt đối về độ bền trong môi trường nhiệt và tính an toàn tại các khu vực nguy hiểm.

Tại sao bơm dùng hơi không cần điện?

Câu trả lời nằm ở nguyên lý chuyển đổi năng lượng. Steam pump sử dụng năng lượng tiềm năng và động năng của hơi nước để thay thế hoàn toàn cho motor điện. Áp suất hơi nước đóng vai trò như một "piston khí" tác động trực tiếp lên bề mặt chất lỏng trong buồng kín.

Thiết kế này biến chính hơi nước trong nhà máy thành nguồn động lực. Nó loại bỏ hoàn toàn nhu cầu về hệ thống dây dẫn, tủ điện và các thiết bị bảo vệ điện phức tạp. Điều này không chỉ giảm chi phí lắp đặt mà còn giúp hệ thống hoạt động ngay cả khi nhà máy gặp sự cố mất điện lưới – một yếu tố then chốt để bảo vệ lò hơi.

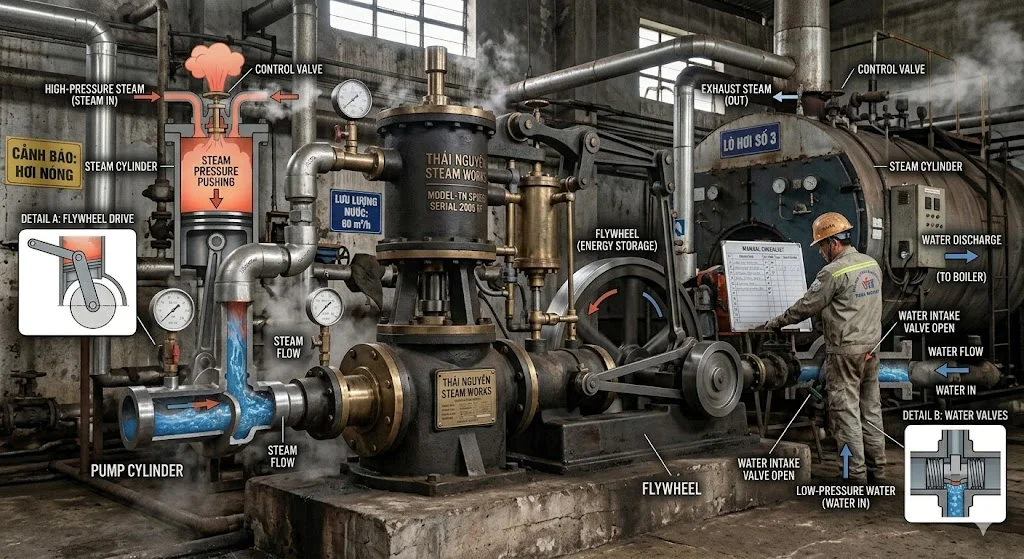

Khi nào nên dùng bơm dùng hơi?

• Hệ thống nồi hơi: Thu hồi nước ngưng nóng trực tiếp để đưa trở lại lò, giúp tiết kiệm nhiên liệu đốt.

• Nhà máy hóa chất: Những khu vực có nồng độ chất dễ cháy cao, nơi tia lửa điện là điều cấm kỵ.

• Nhà máy thực phẩm: Các hầm gom nước ngưng dưới lòng đất thường xuyên ẩm ướt, nhiệt độ cao.

• Khu vực vùng sâu vùng xa: Nơi mạng lưới điện không ổn định hoặc khó kéo dây đến các trạm thu hồi.

Sai lầm thường gặp khi sử dụng

1. Chọn áp suất hơi quá thấp: Nếu áp suất hơi nạp không đủ mạnh để thắng áp suất ngược trên đường xả, bơm sẽ không thể đẩy nước đi.

2. Không tính tải nước ngưng cực đại: Dẫn đến việc chọn bơm quá nhỏ, làm nước ngưng bị ứ đọng trong thiết bị trao đổi nhiệt, gây hiện tượng búa nước (water hammer).

3. Lắp đặt sai vị trí: Bơm hơi cần lắp thấp hơn thiết bị xả nước ngưng ít nhất 15-30cm để nước có thể chảy vào bơm theo trọng lực.

Hậu quả: Bơm không hoạt động, nước ngưng tràn ngược vào hệ thống làm giảm hiệu suất nhiệt và gây rung giật đường ống.

Cách chọn bơm dùng hơi phù hợp

Để chọn đúng thiết bị cho hệ thống của bạn, hãy đi theo checklist sau:

• Xác định lượng nước ngưng (kg/h): Tính toán dựa trên công suất của thiết bị trao đổi nhiệt.

• Áp suất hơi sẵn có: Nguồn hơi dùng để bơm là bao nhiêu bar?

• Tổng áp suất ngược (Back Pressure): Gồm độ cao cột áp và áp suất trong bồn chứa nước hồi.

• Nhiệt độ làm việc: Đảm bảo vật liệu bơm chịu được mức nhiệt này.

Tip: Luôn chọn dư công suất khoảng 10–20% để phòng trường hợp tải đột ngột hoặc sụt áp hơi trong quá trình vận hành.

Lưu ý khi lắp đặt và vận hành

• Bẫy hơi (Steam trap): Luôn lắp bẫy hơi trên đường cấp hơi cho bơm để đảm bảo hơi đi vào bơm là hơi khô, không lẫn nước.

• Van một chiều: Kiểm tra độ kín của van một chiều họng vào/ra định kỳ. Nếu van hở, nước sẽ chảy ngược lại gây mất hiệu suất.

• Lọc Y: Lắp lọc Y trước cửa vào của bơm để ngăn rác, xỉ hàn làm kẹt phao hoặc hỏng van.

• Bảo trì: Mở buồng bơm kiểm tra cơ cấu phao và đòn bẩy mỗi 12 tháng để đảm bảo không bị đóng cặn canxi.

Câu hỏi thường gặp về bơm dùng hơi (FAQ)

1. Steam pump có cần điện không?

   Không, thiết bị này hoạt động 100% bằng áp suất hơi nước hoặc khí nén.

2. Có dùng cho nước ngưng nóng 100 độ được không?

   Rất tốt. Đây là dòng bơm sinh ra để xử lý nước nóng mà không bị xâm thực.

3. Bơm dùng hơi có tốn năng lượng không?

   Lượng hơi tiêu thụ rất nhỏ so với lượng nhiệt thu hồi được từ nước ngưng, nên đây là khoản đầu tư rất lợi về năng lượng.

4. Có thay thế hoàn toàn bơm điện được không?

   Được, nếu lưu lượng nước ngưng nằm trong dải công suất của bơm hơi (thường dưới 10-15 $m^3/h$).

5. Tuổi thọ của máy là bao lâu?

   Nếu được bảo trì đúng cách, một chiếc bơm hơi có thể hoạt động bền bỉ trên 10-15 năm.

Kết luận

Sử dụng steam pump là một bước đi chiến lược cho bất kỳ doanh nghiệp nào muốn tối ưu hóa hệ thống nhiệt và đảm bảo an toàn vận hành. Với khả năng làm việc bền bỉ không cần điện, chịu nhiệt cao và chống xâm thực tuyệt vời, dòng bơm này xứng đáng là "trái tim" trong quy trình thu hồi nước ngưng.

Việc hiểu đúng về cấu tạo và nguyên lý của máy bơm hơi sẽ giúp bạn tránh được những rủi ro không đáng có và tối đa hóa lợi nhuận từ việc tiết kiệm năng lượng. Nếu bạn đang cân nhắc lắp đặt hoặc nâng cấp hệ thống thu hồi nước ngưng, hãy liên hệ ngay với các chuyên gia để nhận báo giá và tư vấn model bơm dùng hơi phù hợp nhất với đặc thù nhà máy của mình!
