Flanges là gì? Hướng dẫn chuyên sâu về phân loại, tiêu chuẩn và cách lựa chọn

Trong mọi hệ thống cơ điện (M&E), dầu khí hay xử lý nước, các điểm kết nối giữa đường ống, van công nghiệp và thiết bị luôn đóng vai trò sống còn đối với sự ổn định của toàn hệ thống. Tại những vị trí này, flanges (hay còn gọi là mặt bích) xuất hiện như một thành phần không thể thiếu. Tuy nhiên, thực tế cho thấy rất nhiều người chỉ biết đến khái niệm "mặt bích" một cách chung chung mà không hiểu rõ sự khác biệt giữa các tiêu chuẩn hay cách phân loại kỹ thuật. Việc chọn sai mặt bích không chỉ dẫn đến tình trạng rò rỉ lưu chất, không thể lắp đặt khớp nối do sai lệch tâm lỗ bu lông, mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng dưới áp lực cao. Bài viết này sẽ phân tích chi tiết từ định nghĩa đến các tiêu chuẩn quốc tế, giúp bạn có cái nhìn chuyên gia để tối ưu hóa lựa chọn cho công trình của mình.

1. Flanges là gì? Định nghĩa và vai trò trong kỹ thuật

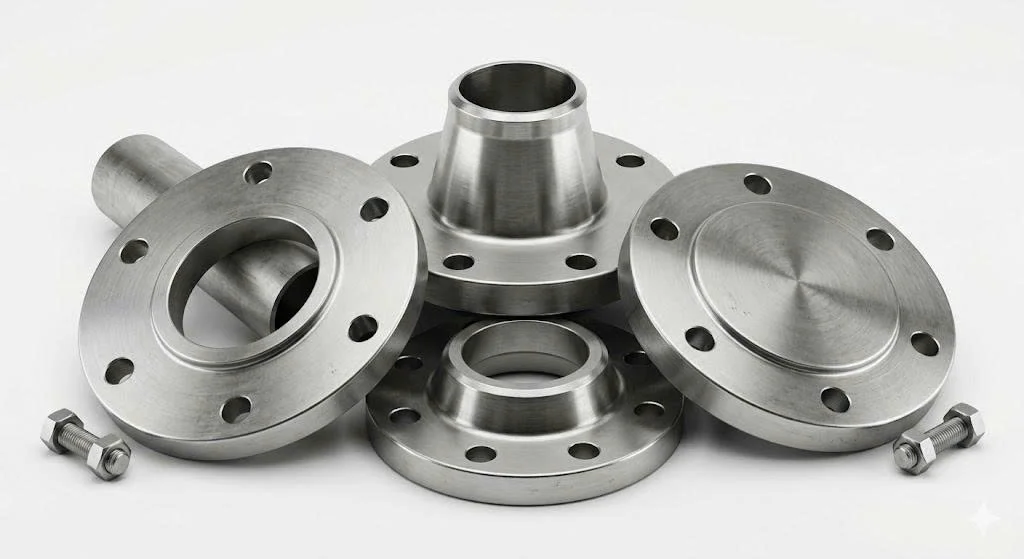

Flanges là các mặt bích dùng để kết nối đường ống, van hoặc các thiết bị công nghiệp khác nhằm tạo ra một hệ thống kín hoàn chỉnh. Về mặt cấu tạo, đây là những đĩa tròn hoặc vuông có các lỗ xung quanh để luồn bu lông. Khi kết nối, hai mặt bích sẽ được ép chặt vào nhau với một lớp gioăng (gasket) ở giữa để đảm bảo độ kín khít tuyệt đối.

Vai trò của mặt bích trong hệ thống đường ống là vô cùng đa dạng:

• Khả năng kết nối linh hoạt: Cho phép liên kết các đoạn ống có chất liệu khác nhau hoặc kết nối ống vào máy bơm, bồn chứa.

• Chịu tải và áp suất: Giúp hệ thống chịu được áp lực lưu chất bên trong nhờ sự phân bổ lực đều qua các bu lông.

• Dễ dàng bảo trì: Khác với phương pháp hàn chết, việc sử dụng mặt bích giúp kỹ thuật viên dễ dàng tháo rời từng bộ phận để vệ sinh, kiểm tra hoặc thay thế định kỳ mà không cần cắt ống.

Định nghĩa chuẩn SEO: Flanges là các mặt bích dùng để kết nối đường ống, van hoặc thiết bị công nghiệp nhằm tạo hệ thống kín, dễ tháo lắp và bảo trì.

2. Nguyên lý hoạt động của mặt bích

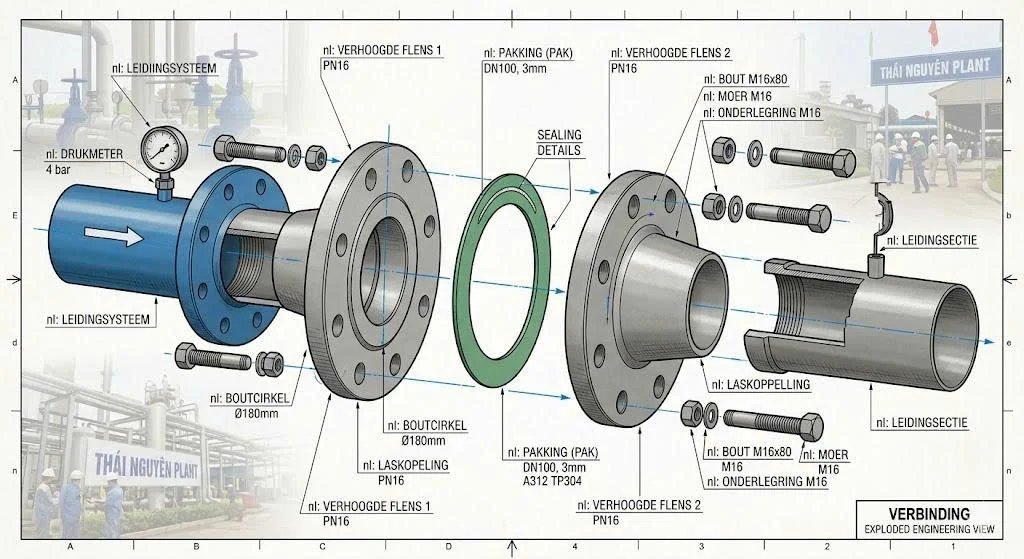

Nguyên lý cơ bản của một kết nối bằng mặt bích dựa trên sức mạnh của lực siết cơ học. Khi hai mặt bích được đặt đối diện, các bu lông sẽ được xuyên qua và siết chặt. Lực ép này nén lớp gioăng nằm ở giữa, làm đầy các khoảng trống siêu nhỏ trên bề mặt bích, ngăn chặn lưu chất rò rỉ ra ngoài.

Tại sao mặt bích lại phổ biến hơn phương pháp hàn trực tiếp trong nhiều hệ thống? Câu trả lời nằm ở sự tiện dụng. Trong các không gian hẹp hoặc môi trường dễ cháy nổ, việc hàn trở nên khó khăn và nguy hiểm. Mặt bích cung cấp một giải pháp lắp ráp cơ khí nhanh chóng, cho phép kiểm tra độ kín dễ dàng và có thể tháo lắp hàng trăm lần mà không làm hỏng kết cấu ống chính.

3. Phân loại các loại Flanges phổ biến hiện nay

Tùy vào điều kiện làm việc và áp suất dòng chảy, kỹ sư sẽ lựa chọn loại mặt bích có hình dáng phù hợp. Không có loại mặt bích nào là "tốt nhất" một cách tuyệt đối, chỉ có loại phù hợp nhất với yêu cầu kỹ thuật:

• Welding Neck Flange (Mặt bích cổ hàn): Có phần cổ dài, được hàn vát mép với ống. Loại này chịu được áp suất cực cao và nhiệt độ biến thiên lớn.

• Slip On Flange (Mặt bích hàn trượt): Ống được đưa vào bên trong lỗ bích và hàn ở cả mặt trong lẫn mặt ngoài. Loại này dễ lắp đặt và chi phí thấp hơn cổ hàn.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ chờ, ngăn chặn dòng lưu chất.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren thay vì hàn. Thường dùng cho hệ thống không được phép hàn hoặc khu vực dễ cháy nổ.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Ống được đưa vào một khấc có sẵn và hàn bên ngoài, thường dành cho hệ thống ống đường kính nhỏ, áp suất vừa phải.

4. Phân loại Flanges theo vật liệu sản xuất

Vật liệu là yếu tố quyết định độ bền và khả năng tương thích của mặt bích với môi trường làm việc:

• Flange thép carbon: Loại phổ biến nhất, giá thành tối ưu, chịu lực tốt, thường dùng trong hệ thống dầu khí, hơi nước.

• Flange inox (304, 316): Chống ăn mòn tuyệt vời, dùng trong ngành thực phẩm, hóa chất hoặc môi trường nước biển.

• Flange nhựa PVC/uPVC: Trọng lượng nhẹ, chống ăn mòn hóa chất nhẹ, giá rẻ, phổ biến trong xử lý nước sạch và nước thải.

• Flange gang: Thường dùng cho các hệ thống cấp thoát nước đô thị nhờ khả năng giảm chấn và chịu mài mòn tốt.

5. Các tiêu chuẩn mặt bích quan trọng cần nắm vững

Lỗi phổ biến nhất trong ngành vật tư đường ống là mua nhầm mặt bích sai tiêu chuẩn. Mỗi khu vực địa lý thường áp dụng một bộ tiêu chuẩn riêng, dẫn đến kích thước và tâm lỗ bu lông khác nhau:

• ANSI / ASME: Tiêu chuẩn Mỹ (ví dụ Class 150, 300...), được sử dụng rộng rãi trong ngành dầu khí toàn cầu.

• DIN: Tiêu chuẩn của Đức và Châu Âu (ví dụ PN10, PN16...), đặc trưng bởi độ dày và kích thước đo bằng milimet.

• JIS: Tiêu chuẩn Nhật Bản (ví dụ 5K, 10K, 20K...), rất phổ biến tại các nhà máy ở Việt Nam.

• BS: Tiêu chuẩn Anh Quốc, hiện nay nhiều phần đã được đồng bộ với tiêu chuẩn Châu Âu.

Lưu ý quan trọng: Hai mặt bích có cùng kích thước đường ống (ví dụ cùng là DN100) nhưng nếu một cái theo tiêu chuẩn JIS và một cái theo tiêu chuẩn ANSI thì chắc chắn sẽ không lắp vừa vì vị trí các lỗ bu lông hoàn toàn khác nhau.

6. Thông số kỹ thuật quan trọng khi chọn mặt bích

Để đặt hàng chính xác, bạn cần cung cấp ít nhất các thông số sau cho nhà cung cấp:

• DN (Nominal Diameter) / NPS (Nominal Pipe Size): Kích thước định danh của đường ống.

• PN (Pressure Nominal) / Class: Cấp áp suất mà mặt bích có thể chịu tải.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quyết định việc hai mặt bích có khớp nhau hay không.

• Số lỗ bu lông và độ dày: Đảm bảo khả năng chịu lực nén của toàn bộ kết nối.

7. So sánh các dòng Flanges phổ biến

8. Tại sao mặt bích có nhiều cấp áp suất khác nhau?

Bạn sẽ thường thấy các ký hiệu như PN10, PN16 hay Class 150 trên thân mặt bích. Điều này là do mỗi hệ thống có một áp suất vận hành riêng. Một hệ thống bơm cao tầng cần mặt bích PN25 hoặc PN40 để đảm bảo không bị nứt vỡ, trong khi hệ thống thoát nước tự nhiên chỉ cần PN6 hoặc PN10 để tiết kiệm chi phí. Việc dùng mặt bích có cấp áp suất thấp cho hệ thống áp cao là sai lầm chết người, có thể gây nổ đường ống.

9. Ứng dụng thực tế và sai lầm thường gặp

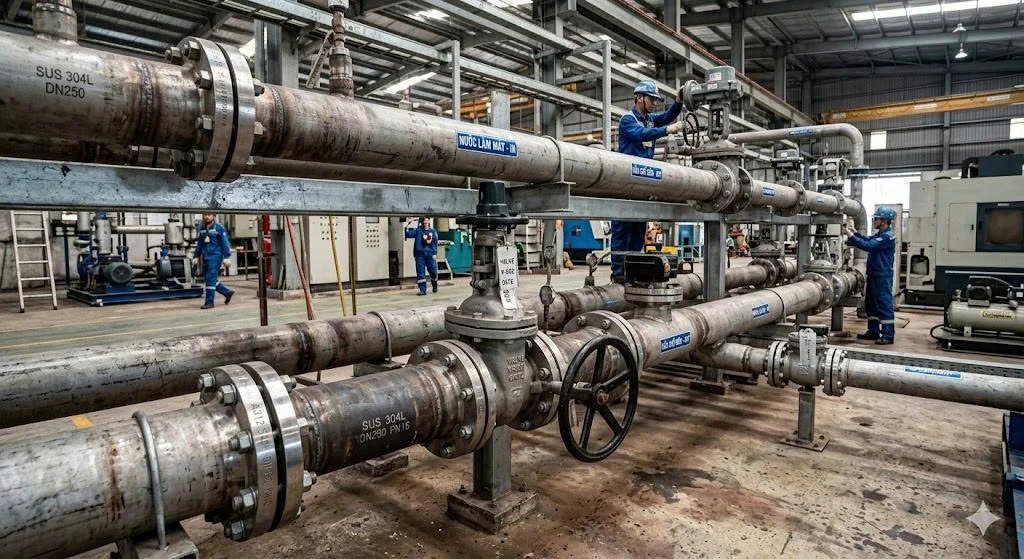

Flanges hiện diện trong hầu hết mọi lĩnh vực công nghiệp: từ hệ thống HVAC trong tòa nhà, PCCC cho đến các nhà máy hóa chất và nhà máy lọc dầu. Tuy nhiên, rủi ro thường đến từ những sai lầm như:

• Chọn sai vật liệu: Dùng bích thép cho hóa chất gây mòn nhanh.

• Bỏ qua kiểm tra PCD: Dẫn đến việc bu lông bị lệch, không thể xuyên qua lỗ bích.

• Không kiểm tra độ dày bích: Khiến mặt bích bị cong vênh khi siết lực mạnh, gây rò rỉ.

10. Hướng dẫn chọn mua và lắp đặt chuẩn xác

Checklist chọn mua:

1. Xác định chính xác DN đường ống.

2. Kiểm tra áp suất làm việc tối đa của hệ thống.

3. Xác định tiêu chuẩn đang dùng (JIS, ANSI hay DIN).

4. Chọn vật liệu tương thích với lưu chất (nước, dầu, axit...).

Lưu ý lắp đặt:

• Siết bu lông đối xứng: Luôn siết theo hình sao hoặc đối diện để lực ép dàn đều, tránh làm hỏng gioăng.

• Kiểm tra gioăng: Đảm bảo gioăng đúng kích thước và không bị rách trước khi kẹp giữa hai mặt bích.

• Test áp: Sau khi lắp, cần chạy thử ở áp suất cao hơn áp suất vận hành để kiểm tra độ kín khít.

11. Giải đáp thắc mắc (FAQ)

Flanges là gì?

Là phụ kiện mặt bích dùng để kết nối các bộ phận trong hệ thống đường ống một cách chắc chắn và dễ tháo lắp.

Flange ANSI và DIN có lắp chung được không?

Không. Kích thước và khoảng cách lỗ bu lông của hai tiêu chuẩn này khác nhau.

PCD flange là gì?

Là đường kính vòng tròn chia lỗ bu lông, thông số quan trọng nhất để biết hai mặt bích có khớp nhau không.

Có thể thay mặt bích PN16 bằng PN40 không?

Có thể về mặt chịu áp, nhưng cần kiểm tra độ dày và chiều dài bu lông vì bích PN40 thường dày hơn rất nhiều.

Kết luận

Flanges không chỉ là những miếng kim loại hay nhựa đơn thuần; chúng là "điểm nối sinh mệnh" quyết định hiệu suất và độ an toàn của toàn bộ công trình công nghiệp. Việc hiểu đúng phân loại, tiêu chuẩn và thông số kỹ thuật sẽ giúp bạn tránh được những lãng phí không đáng có và đảm bảo hệ thống vận hành trơn tru trong thời gian dài.
