Flange 8 Holes Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chính Xác

Trong quá trình bảo trì hoặc lắp đặt hệ thống đường ống công nghiệp, chắc hẳn bạn đã từng gặp tình huống cầm trên tay một chiếc mặt bích và nhận ra nó có đúng 8 lỗ bu lông. Tuy nhiên, câu hỏi đặt ra là: Liệu chiếc flange 8 holes này thuộc tiêu chuẩn ANSI, DIN hay JIS? Nó dành cho kích thước ống DN80 hay DN100?

Thực tế tại công trường cho thấy, rất nhiều kỹ thuật viên chỉ dựa vào việc đếm số lỗ để đặt hàng thay thế. Đây là một sai lầm tai hại. Chỉ cần sai lệch vài milimet ở khoảng cách tâm lỗ (PCD), bạn sẽ không thể xỏ bu lông qua để kết nối, dẫn đến đình trệ thi công và lãng phí chi phí vật tư. Flange 8 holes không chỉ là một con số, nó là một tổ hợp các thông số kỹ thuật khắt khe. Bài viết này sẽ phân tích chuyên sâu giúp bạn hiểu rõ và lựa chọn chính xác loại mặt bích 8 lỗ cho hệ thống của mình.

Flange 8 Holes Là Gì? Định Nghĩa Theo Tiêu Chuẩn Kỹ Thuật

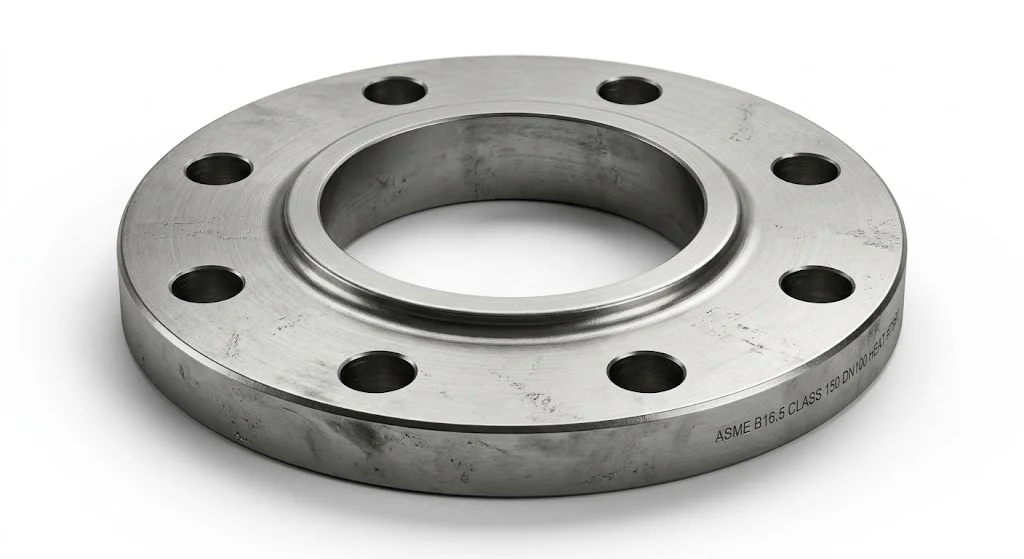

Về mặt khái niệm, flange 8 holes đơn giản là loại mặt bích được thiết kế với 8 lỗ xỏ bu lông phân bổ đều quanh chu vi. Đây là bộ phận trung gian không thể thiếu để kết nối hai đoạn ống, hoặc kết nối ống với các thiết bị như van, máy bơm và bình áp lực.

Vai trò chính của thiết kế 8 lỗ là tạo ra sự phân bổ lực siết cực kỳ đồng đều lên bề mặt gioăng làm kín. So với các loại mặt bích 4 lỗ, loại 8 lỗ cung cấp khả năng chịu áp suất cao hơn và đảm bảo độ kín khít tốt hơn cho hệ thống.

Định nghĩa chuẩn kỹ thuật: Flange 8 holes là mặt bích có thiết kế 8 lỗ bu lông, thường dùng trong các hệ thống đường ống công nghiệp để tạo kết nối chắc chắn, ổn định và có khả năng chịu tải trọng áp suất từ trung bình đến cao.

Nguyên Lý Kết Nối Và Tầm Quan Trọng Của Số Lượng Lỗ

Nguyên lý cơ bản của một mối nối mặt bích là sử dụng lực ép từ các bu lông để nén chặt gioăng (gasket) nằm giữa hai bề mặt bích. Khi các bu lông được siết chặt, chúng tạo ra một lực ép cơ học ngăn chặn lưu chất rò rỉ ra ngoài.

Tại sao chúng ta cần đến 8 lỗ thay vì 4 lỗ?

• Phân bổ lực đều: Càng nhiều lỗ bu lông, lực ép lên gioăng càng được chia nhỏ và đồng đều hơn, loại bỏ các điểm yếu dễ gây rò rỉ.

• Chịu áp tốt hơn: Số lượng lỗ bu lông thường tỉ lệ thuận với áp suất làm việc của hệ thống. Với 8 điểm tiếp xúc, mặt bích có thể chịu được áp lực dòng chảy lớn mà không bị biến dạng bề mặt.

• Ổn định kết cấu: Giúp mối nối chịu được các rung động cơ khí và sự giãn nở nhiệt trong quá trình vận hành hệ thống.

Flange 8 Holes Thuộc Những Kích Thước Và Tiêu Chuẩn Nào?

Một trong những hiểu lầm phổ biến nhất là cho rằng mọi loại mặt bích 8 lỗ đều có thể lắp vừa với nhau. Thực tế, số lượng lỗ bu lông phụ thuộc hoàn toàn vào tiêu chuẩn sản xuất và kích thước danh định (DN).

Dưới đây là các trường hợp phổ biến sử dụng mặt bích có thiết kế 8 lỗ bu lông:

• Tiêu chuẩn ANSI (Mỹ): Thường xuất hiện ở các kích thước từ 3" (DN80) trở lên cho Class 150, và kích thước nhỏ hơn cho các Class áp suất cao hơn.

• Tiêu chuẩn DIN (Đức/Châu Âu) & PN (Áp suất danh nghĩa): Các kích thước như DN80, DN100, DN125 ở áp suất PN10, PN16 thường sử dụng thiết kế 8 lỗ.

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến ở các dòng JIS 10K, 16K cho các dải kích thước trung bình.

Lưu ý quan trọng: Mặc dù cùng có 8 lỗ, nhưng một mặt bích DN100 tiêu chuẩn JIS 10K sẽ có kích thước lỗ và khoảng cách tâm lỗ hoàn toàn khác với mặt bích DN100 tiêu chuẩn DIN PN16. Việc đếm số lỗ chỉ là bước nhận diện đầu tiên, không phải là căn cứ để kết luận tính tương thích.

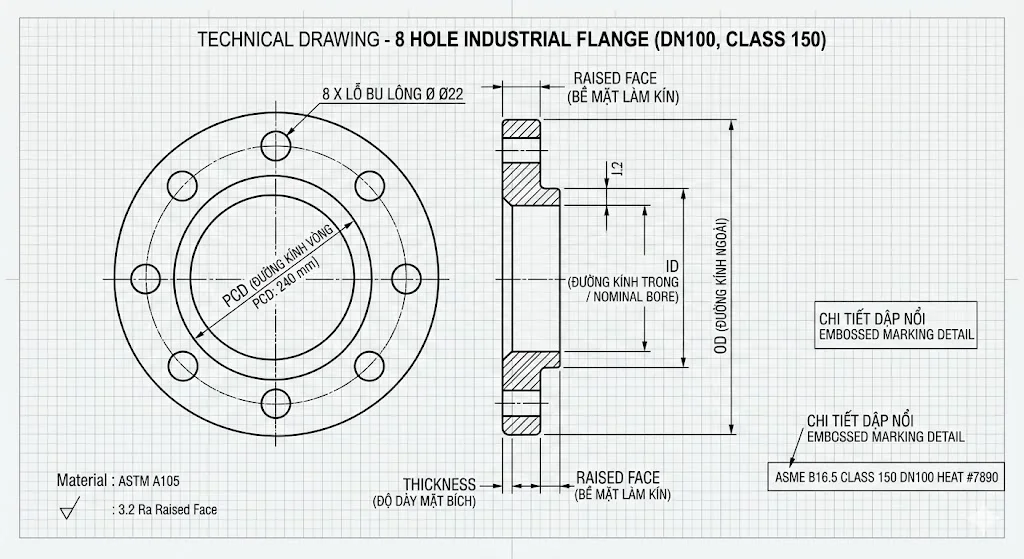

Thông Số Kỹ Thuật Quan Trọng Của Mặt Bích Có Thiết Kế 8 Lỗ Bu Lông

Để xác định chính xác loại mặt bích có thiết kế 8 lỗ bu lông bạn đang có, cần phải kiểm tra 5 thông số "vàng" sau đây:

1. Number of bolt holes (Số lỗ bu lông): 8 lỗ.

2. Bolt hole diameter (Đường kính lỗ): Kích thước thực tế của lỗ xỏ bu lông (thường lớn hơn kích thước bu lông từ 2-3mm).

3. PCD (Pitch Circle Diameter): Đường kính vòng chia đi qua tâm của 8 lỗ bu lông. Đây là thông số quan trọng nhất quyết định việc lắp đặt.

4. Flange thickness (Độ dày mặt bích): Quyết định khả năng chịu áp và độ dài bu lông cần sử dụng.

5. Pressure rating (Cấp áp suất): Ví dụ 150lb, 10K, hay PN16.

Insight chuyên gia: Hai mặt bích có cùng 8 lỗ và cùng kích thước DN (ví dụ cùng DN100) vẫn có thể "vênh" nhau nếu chúng thuộc hai tiêu chuẩn khác nhau. Do đó, hãy luôn kiểm tra ký hiệu tiêu chuẩn được dập nổi trên thân mặt bích.

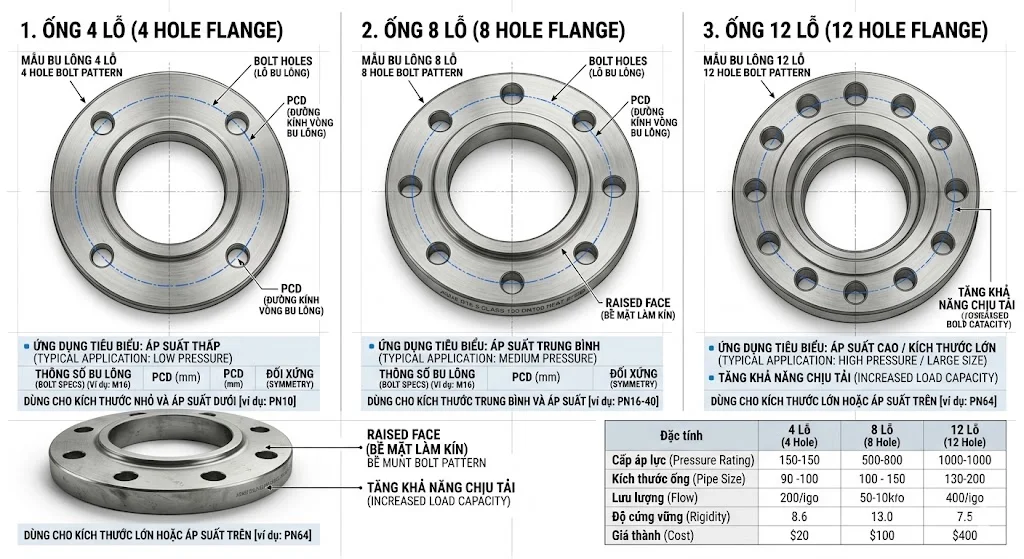

So Sánh Flange 4 Holes – 8 Holes – 12 Holes

Số lượng lỗ bu lông trên mặt bích là một chỉ dấu về khả năng chịu áp lực và kích thước của đường ống:

Việc tăng số lượng lỗ từ 4 lên 8 không chỉ đơn thuần là tăng số lượng bu lông, mà là một sự nâng cấp về an toàn kỹ thuật, giúp hệ thống vận hành ổn định trong môi trường áp suất biến thiên.

Tại Sao Khoảng Cách Lỗ (PCD) Là Yếu Tố "Sống Còn"?

PCD (Pitch Circle Diameter) là đường kính của vòng tròn tưởng tượng đi qua tâm của tất cả các lỗ bu lông trên mặt bích. Nếu bạn có hai chiếc mặt bích có thiết kế 8 lỗ bu lông nhưng chỉ cần PCD lệch nhau 5mm, việc lắp đặt sẽ trở nên bất khả thi.

Sai lỗi về PCD thường xảy ra khi người mua nhầm lẫn giữa hệ Inch (ANSI) và hệ mét (DIN/JIS). Ví dụ, cùng một kích thước ống nhưng tiêu chuẩn ANSI sử dụng hệ đo lường khác hoàn toàn so với chuẩn Châu Âu. Đây là lỗi phổ biến nhất gây lãng phí hàng nghìn USD vật tư tại các dự án lắp máy hiện nay.

Ứng Dụng Thực Tế Của Mặt Bích Có Thiết Kế 8 Lỗ Bu Lông

Nhờ sự cân bằng giữa khả năng chịu áp và chi phí lắp đặt, mặt bích có thiết kế 8 lỗ bu lông xuất hiện trong hầu hết các lĩnh vực hạ tầng công nghiệp:

• Hệ thống cấp thoát nước: Dùng cho các trục ống chính, trạm bơm nước sạch hoặc xử lý nước thải.

• Hệ thống HVAC: Kết nối các đường ống nước chiller, tháp giải nhiệt trong các tòa nhà lớn.

• Hệ thống PCCC: Đây là tiêu chuẩn gần như bắt buộc cho các đường ống chính dẫn nước chữa cháy để đảm bảo áp lực phun.

• Ngành dầu khí & Hóa chất: Sử dụng các loại mặt bích 8 lỗ bằng thép rèn hoặc inox để chịu đựng môi trường khắc nghiệt và áp suất dòng chảy cao.

Những Sai Lầm Thường Gặp Khi Chọn Mặt Bích 8 Lỗ

Qua nhiều năm tư vấn kỹ thuật, chúng tôi đúc kết được 4 sai lầm kinh điển:

1. Chỉ kiểm tra số lỗ: Mua mặt bích chỉ vì thấy nó có 8 lỗ giống cái cũ mà không đo PCD.

2. Không kiểm tra tiêu chuẩn: Lắp mặt bích chuẩn JIS vào hệ thống đang dùng chuẩn DIN.

3. Bỏ qua độ dày: Chọn mặt bích quá mỏng so với áp suất thực tế của bơm, dẫn đến cong vênh mặt bích khi siết bu lông.

4. Chọn sai bu lông: Sử dụng bu lông quá nhỏ so với đường kính lỗ, làm giảm khả năng chịu lực của mối nối.

Hướng Dẫn Cách Chọn Mặt Bích Có Thiết Kế 8 Lỗ Bu Lông Chuẩn Chuyên Gia

Để đảm bảo mua đúng, lắp trúng, hãy thực hiện theo checklist sau:

✔ Bước 1: Xác định kích thước danh định (DN hoặc Inch)

Bạn cần biết ống của mình là DN80, DN100 hay DN125.

✔ Bước 2: Xác định tiêu chuẩn (Standard)

Kiểm tra trên bản vẽ hoặc các thiết bị hiện hữu xem đang dùng tiêu chuẩn ANSI, DIN, BS hay JIS.

✔ Bước 3: Đo thông số PCD thực tế

Dùng thước cặp đo khoảng cách giữa tâm hai lỗ bu lông đối diện nhau qua tâm mặt bích.

✔ Bước 4: Kiểm tra cấp áp suất

Xác định áp suất làm việc (PN10, PN16, 10K, 150lb...) để chọn độ dày mặt bích phù hợp.

Lưu Ý Quan Trọng Khi Lắp Đặt Mặt Bích

Lắp đặt đúng kỹ thuật sẽ kéo dài tuổi thọ của mặt bích có thiết kế 8 lỗ bu lông và toàn bộ hệ thống:

• Siết bu lông đối xứng: Luôn siết bu lông theo hình sao (đối xứng) để mặt bích ép đều vào gioăng, tránh hiện tượng lệch tâm.

• Sử dụng gioăng phù hợp: Tùy lưu chất là nước, hơi nóng hay hóa chất mà chọn gioăng cao su, chì hay amiăng.

• Kiểm tra đồng tâm: Đảm bảo hai đầu ống thẳng hàng trước khi siết bu lông để tránh ứng suất dư gây gãy vỡ mối nối.

Câu Hỏi Thường Gặp (FAQ)

1. Flange 8 holes thường dùng cho ống kích thước bao nhiêu?

Phổ biến nhất là dải từ DN80 (3 inch) đến DN150 (6 inch) tùy theo tiêu chuẩn áp suất.

2. Có phải tất cả mặt bích 8 lỗ đều lắp vừa với nhau không?

Không. Chúng phải cùng tiêu chuẩn (ví dụ cùng DIN PN16) và cùng kích thước DN thì mới có PCD khớp nhau.

3. PCD là gì?

PCD là viết tắt của Pitch Circle Diameter – Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quyết định khả năng kết nối.

4. Có thể thay thế mặt bích ANSI bằng DIN được không?

Không hoàn toàn. Mặc dù có thể cùng số lỗ nhưng PCD và kích thước bu lông của hai hệ này thường khác nhau, trừ một số trường hợp đặc biệt có thông số trùng lặp.

Kết Luận

Flange 8 holes là một trong những loại kết nối phổ biến và quan trọng nhất trong ngành đường ống. Tuy nhiên, đằng sau 8 lỗ bu lông đơn giản đó là cả một hệ thống tiêu chuẩn kỹ thuật phức tạp từ ANSI, DIN đến JIS. Việc hiểu rõ về PCD và các thông số đi kèm không chỉ giúp bạn tránh được những lỗi lắp đặt sơ đẳng mà còn đảm bảo an toàn tuyệt đối cho công trình.

Đừng bao giờ đặt mua mặt bích chỉ bằng cách đếm số lỗ. Hãy luôn kiểm tra tiêu chuẩn và đo đạc thông số thực tế để tối ưu hóa chi phí và thời gian thi công.
