Flange DN50 PN40 Là Gì? Thông Số Kỹ Thuật Và Kinh Nghiệm Lựa Chọn

Trong thiết kế và lắp đặt các hệ thống đường ống áp lực cao, các kỹ sư thường yêu cầu rất khắt khe về việc: “Phải sử dụng flange DN50 PN40”. Tuy nhiên, thực tế tại công trường cho thấy, không phải ai cũng hiểu rõ ý nghĩa của con số PN40 hay sự khác biệt bản chất của nó so với các cấp áp thấp hơn như PN16 hay PN25.

Việc chọn sai cấp áp suất không đơn thuần là lỗi kỹ thuật nhỏ. Đối với một hệ thống vận hành ở mức 30-40 bar, một chiếc mặt bích không đủ độ dày hoặc sai tiêu chuẩn có thể dẫn đến rò rỉ lưu chất, biến dạng bề mặt bích, và nghiêm trọng nhất là gây mất an toàn vận hành cho toàn bộ nhà máy. Hiểu đúng về flange dn 50 pn40 không chỉ giúp đồng bộ hệ thống mà còn đảm bảo độ kín khít tuyệt đối và kéo dài tuổi thọ cho các thiết bị kết nối đi kèm như van và máy bơm.

Flange DN50 PN40 Là Gì? Định Nghĩa Và Ý Nghĩa Thông Số

Để hiểu rõ về thiết bị này, chúng ta cần bóc tách từng ký hiệu kỹ thuật cấu thành nên tên gọi của nó. Mặt bích (Flange) là phụ kiện kết nối quan trọng, tạo ra một mối nối có thể tháo rời giữa các đoạn ống hoặc giữa ống và van.

• DN50 (Diameter Nominal): Quy định kích thước danh nghĩa của mặt bích, tương đương với đường ống có đường kính ngoài khoảng 60mm (xấp xỉ 2 inch).

• PN40 (Pressure Nominal): Đây là thông số chỉ cấp áp suất danh nghĩa. Con số 40 biểu thị khả năng chịu áp tối đa lên đến 40 bar (khoảng 40kg/cm²) trong điều kiện nhiệt độ tiêu chuẩn.

Định nghĩa chuẩn SEO: Flange DN50 PN40 là mặt bích chuyên dụng cho đường ống có kích thước danh nghĩa 50mm, được thiết kế và sản xuất theo các tiêu chuẩn áp lực khắt khe (thường là DIN hoặc EN) nhằm đảm bảo khả năng vận hành an toàn trong các hệ thống công nghiệp có áp suất cao.

Trong kỹ thuật, DN là thông số để quy định kích thước hình học, còn PN là thông số quy định "sức mạnh" và khả năng chịu tải của mặt bích. Sự kết hợp giữa DN50 và PN40 tạo ra một giải pháp kết nối mạnh mẽ cho các ứng dụng đòi hỏi độ tin cậy cao.

Nguyên Lý Kết Nối Của Flange PN40

Mối nối mặt bích PN40 hoạt động dựa trên nguyên lý ép cơ học. Hai mặt bích được đặt đối diện nhau, kẹp chặt một vòng gioăng (gasket) ở giữa và được siết chặt bằng hệ thống bu lông, đai ốc.

Tại sao PN40 lại yêu cầu thiết kế đặc biệt chắc chắn?

• Chống biến dạng: Với áp suất 40 bar, lực đẩy nội tại lên bề mặt bích là rất lớn. Do đó, mặt bích PN40 luôn có độ dày lớn hơn đáng kể so với các loại PN10 hay PN16 để tránh bị cong vênh.

• Phân bổ lực siết: Hệ thống bu lông dùng cho PN40 thường có cấp bền cao và kích thước lớn hơn để đảm bảo lực ép lên gioăng đủ mạnh, thắng được áp suất của lưu chất bên trong.

• Tạo độ kín khít: Độ phẳng và độ nhám bề mặt của mặt bích PN40 được gia công cực kỳ chính xác để gioăng có thể điền đầy các kẽ hở, ngăn chặn rò rỉ ở áp lực cao.

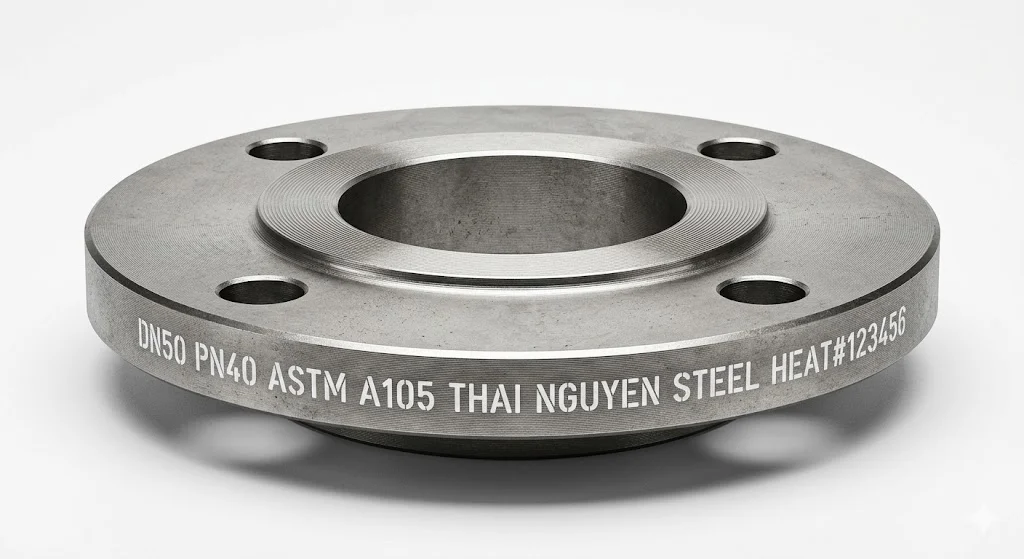

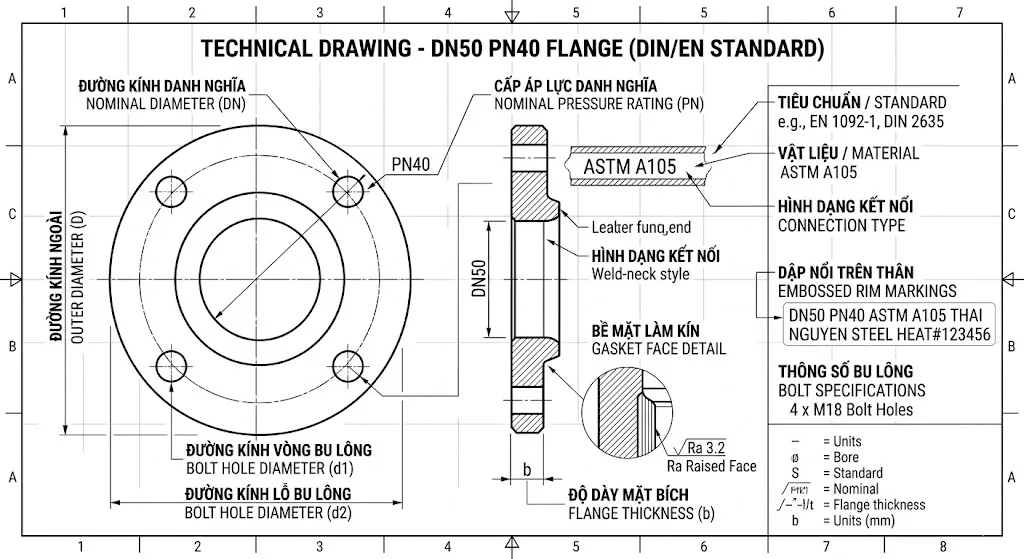

Thông Số Kỹ Thuật Chi Tiết Flange DN 50 PN40

Khi đặt hàng hoặc kiểm tra flange dn 50 pn40, bạn cần đối chiếu các thông số thực tế để tránh nhầm lẫn giữa các tiêu chuẩn (như DIN của Đức hay BS của Anh).

Insight chuyên gia: Một sai lầm rất phổ biến là nghĩ rằng cứ DN50 là sẽ lắp vừa với nhau. Thực tế, flange dn50 pn16 và flange dn50 pn40 thường có PCD (khoảng cách tâm lỗ) giống nhau trong một số tiêu chuẩn, nhưng độ dày và kích thước gờ (raised face) sẽ khác nhau. Việc lắp lẫn có thể gây hụt bu lông hoặc không đảm bảo khả năng chịu áp.

Phân Loại Flange DN 50 PN40 Theo Ứng Dụng

Tùy vào môi trường lưu chất và phương thức lắp đặt, flange dn 50 pn40 được chia thành nhiều loại:

Theo vật liệu chế tạo

• Flange thép carbon (A105): Phổ biến nhất trong hệ thống hơi nóng, dầu khí không có tính ăn mòn cao. Thường được mạ kẽm để chống gỉ.

• Flange inox 304 (CF8): Chống gỉ tốt, dùng trong môi trường nước sạch, thực phẩm hoặc hóa chất nhẹ.

• Flange inox 316 (CF8M): Khả năng chống ăn mòn hóa học và clorua vượt trội, chuyên dùng cho nước biển hoặc hóa chất mạnh.

Theo kiểu kết nối kỹ thuật

• Welding Neck (Mặt bích có cổ): Có cổ dài để hàn đối đầu với ống. Đây là loại chịu áp lực tốt nhất, giảm ứng suất tập trung tại mối hàn.

• Slip-on (Mặt bích rỗng): Ống được xỏ vào trong lòng bích rồi hàn kín. Dễ lắp đặt nhưng khả năng chịu áp kém hơn Welding Neck.

• Blind Flange (Mặt bích mù): Dùng để bịt kín đầu ống hoặc các ngách chờ, chịu áp lực trực diện lớn nhất.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, thường dùng ở nơi không thể hàn hoặc hệ thống áp suất thấp hơn của dải PN40.

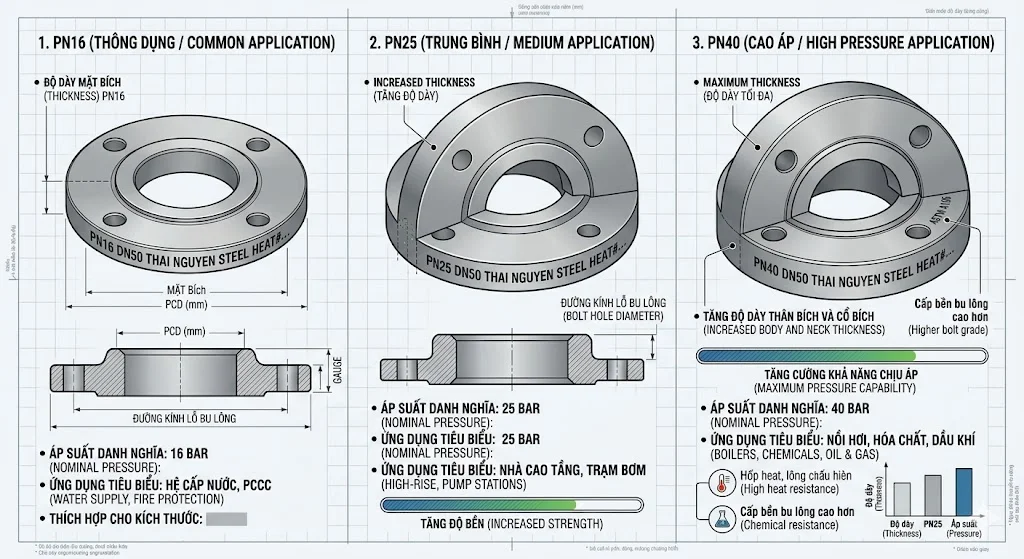

So Sánh PN16 – PN25 – PN40: Sự Khác Biệt Nằm Ở Đâu?

Việc phân cấp áp suất giúp tối ưu hóa chi phí và an toàn. Hãy nhìn vào bảng so sánh dưới đây:

Insight chuyên gia: Tuyệt đối không thể thay thế PN16 vào vị trí của PN40 vì mặt bích PN16 sẽ bị nứt hoặc biến dạng ngay khi hệ thống thử áp. Ngược lại, việc dùng PN40 cho hệ PN16 là khả thi về mặt kỹ thuật nhưng lại gây lãng phí chi phí vật tư không cần thiết.

Tại Sao Hệ Áp Cao Bắt Buộc Cần PN40?

Trong các ngành công nghiệp như dầu khí, hóa chất hay năng lượng, lưu chất thường được vận hành ở trạng thái nhiệt độ và áp suất cực cao.

• Hệ thống hơi nóng (Steam): Hơi bão hòa áp suất cao đòi hỏi mối nối phải chịu được sự giãn nở nhiệt liên tục mà không bị rò rỉ.

• Hệ thống thủy lực: Các đường ống dầu thủy lực vận hành máy móc thường có áp suất tức thời rất lớn, vượt xa ngưỡng của PN16.

• Môi trường hóa chất: Ở áp suất cao, nếu xảy ra rò rỉ hóa chất, hậu quả sẽ là thảm họa. Flange dn50 pn40 với thiết kế dày dặn giúp duy trì sự ổn định của gioăng làm kín.

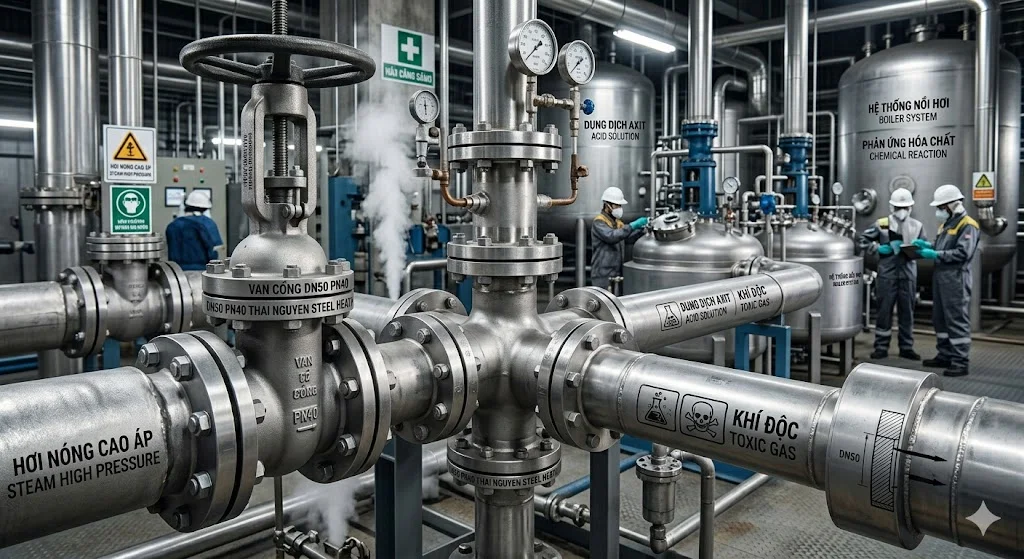

Ứng Dụng Thực Tế Của Flange DN 50 PN40

Dòng mặt bích này là "xương sống" trong nhiều hệ thống quan trọng:

1. Hệ hơi nóng nhà máy: Kết nối nồi hơi, bình tích áp và các đường ống dẫn hơi chính.

2. Hệ thủy lực công nghiệp: Dùng trong các nhà máy thép, xưởng đóng tàu.

3. Hệ thống xử lý hóa chất: Các bồn chứa áp lực và đường ống dẫn dung môi.

4. Ngành dầu khí: Kết nối các thiết bị đo lường và van chặn trên đường ống dẫn dầu

Những Sai Lầm Thường Gặp Khi Chọn Flange PN40

Nhiều dự án gặp sự cố rò rỉ ngay sau khi nghiệm thu chỉ vì những sai lầm sau:

• Chỉ nhìn DN mà quên PN: Mua mặt bích DN50 nhưng lại chọn loại PN16 giá rẻ cho hệ thống yêu cầu PN40.

• Chọn sai vật liệu: Dùng bích thép cho môi trường axit khiến mặt bích bị ăn mòn rỗ bề mặt làm kín.

• Không kiểm tra nhiệt độ: PN40 là áp suất ở nhiệt độ thường. Khi nhiệt độ tăng lên (ví dụ trên 200°C), khả năng chịu áp thực tế của mặt bích sẽ giảm xuống.

• Dùng bu lông kém chất lượng: Mặt bích PN40 cực kỳ dày, nếu dùng bu lông thường (cấp bền 4.8) sẽ không đủ lực siết, dễ bị đứt gãy. Nên dùng bu lông cấp bền 8.8 trở lên.

Checklist Cách Chọn Flange DN 50 PN40 Chuẩn Xác

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ checklist sau:

• ✔ Áp suất hệ thống: Xác định áp suất làm việc thực tế và áp suất thử (thường bằng 1.5 lần áp suất làm việc).

• ✔ Nhiệt độ vận hành: Kiểm tra bảng tra áp suất theo nhiệt độ của vật liệu (Inox hay Thép).

• ✔ Tiêu chuẩn Flange: Đảm bảo mặt bích bạn mua khớp với tiêu chuẩn của van và thiết bị hiện có (DIN, EN, hay JIS).

• ✔ Sự đồng bộ: Kiểm tra xem số lỗ bu lông và PCD có khớp với đối tác kết nối hay không.

Lưu Ý Khi Lắp Đặt Để Đạt Hiệu Quả Tối Ưu

Lắp đặt mặt bích PN40 yêu cầu kỹ thuật cao hơn các loại thông thường:

1. Siết bu lông đối xứng: Siết theo sơ đồ hình sao để lực ép lên bề mặt gioăng đều nhất, tránh làm vênh bích.

2. Dùng gioăng phù hợp: Với PN40, nên dùng gioăng kim loại (Spiral Wound Gasket) hoặc gioăng không amiăng chịu áp cao.

3. Kiểm tra độ đồng tâm: Hai đầu ống phải thẳng hàng trước khi siết, không dùng bu lông để "kéo" hai mặt bích lại với nhau nếu chúng bị lệch.

Câu Hỏi Thường Gặp Về Flange DN50 PN40

1. DN50 là bao nhiêu inch?

DN50 tương đương với khoảng 2 inch trong hệ tiêu chuẩn Mỹ (ANSI).

2. PN40 chịu áp bao nhiêu?

Trong điều kiện tiêu chuẩn (nhiệt độ phòng), nó chịu được 40 bar, tương đương khoảng 400 mét cột nước.

3. Flange PN40 có dùng thay PN16 được không?

Về lý thuyết là có thể vì nó chịu áp tốt hơn, nhưng cần kiểm tra PCD vì đôi khi số lỗ bu lông có thể khác nhau ở các kích thước lớn hơn. Với DN50, chúng thường khớp nhau về số lỗ.

4. Tại sao PN40 lại đắt hơn PN16?

Do nó sử dụng nhiều vật liệu hơn (dày hơn), yêu cầu phôi thép chất lượng cao hơn và quá trình gia công, kiểm định khắt khe hơn.

Kết Luận

Flange DN50 PN40 là giải pháp kết nối tối ưu cho các hệ thống công nghiệp áp lực cao. Việc hiểu rõ các thông số kỹ thuật và lựa chọn đúng vật liệu không chỉ giúp hệ thống vận hành an toàn mà còn tối ưu hóa chi phí bảo trì về lâu dài. Đừng vì tiết kiệm nhất thời mà đánh đổi sự an toàn của toàn bộ công trình.
