DN 25 32 Flange Là Gì? Kinh Nghiệm Lựa Chọn Mặt Bích Chuẩn Kỹ Thuật

Trong quá trình thi công hệ thống đường ống, một tình huống cực kỳ phổ biến là khi bạn cần lắp đặt một chiếc van DN25 vào đường ống DN32, hoặc ngược lại. Lúc này, việc lựa chọn dn 25 32 flange (mặt bích) phù hợp trở thành yếu tố then chốt quyết định sự thành bại của mối nối.

Thực tế, không ít kỹ thuật viên vẫn còn nhầm lẫn giữa kích thước DN25 và DN32, hoặc chủ quan cho rằng các loại mặt bích kích cỡ nhỏ này đều có thể lắp lẫn cho nhau. Hệ quả của việc chọn sai không chỉ là lệch lỗ bu lông dẫn đến không thể lắp đặt, mà còn gây ra những rủi ro rò rỉ nghiêm trọng, làm gián đoạn toàn bộ hệ thống vận hành. Việc hiểu sâu về thông số kỹ thuật của dn 25 32 flange sẽ giúp bạn đảm bảo tính đồng bộ và an toàn cho công trình.

DN 25 32 Flange Là Gì? Định Nghĩa Theo Tiêu Chuẩn Công Nghiệp

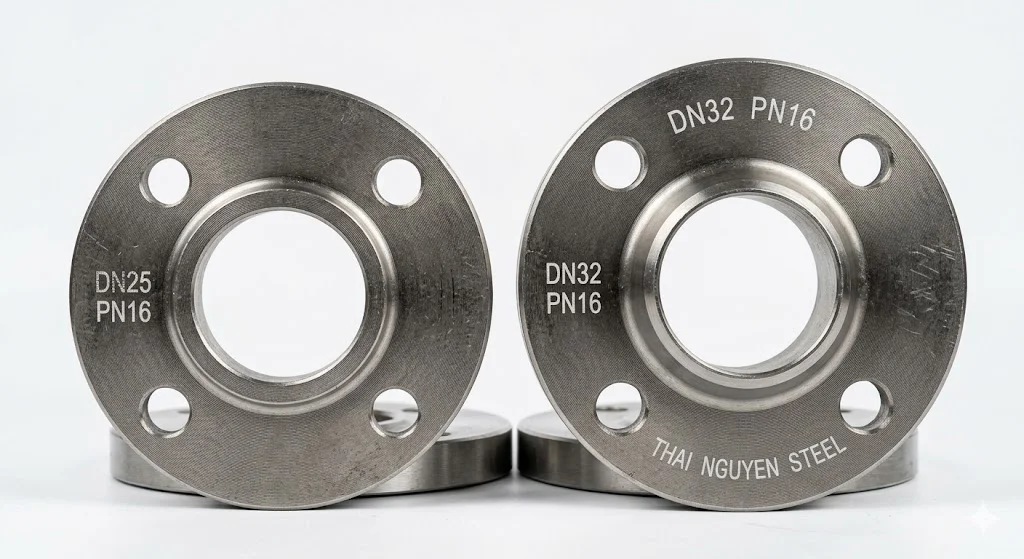

Về cơ bản, mặt bích (flange) là một phụ kiện cơ khí có hình dạng đĩa tròn (hoặc vuông), được sử dụng để kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống áp lực. Trong đó, DN25 DN32 flange là các loại mặt bích được thiết kế riêng cho kích thước đường ống danh nghĩa lần lượt là 25mm và 32mm.

• DN25 (Diameter Nominal 25): Tương đương với ống có kích thước 1 inch.

• DN32 (Diameter Nominal 32): Tương đương với ống có kích thước 1 1/4 inch.

Định nghĩa chuẩn SEO: DN25 DN32 flange là các loại mặt bích dùng để kết nối hệ thống đường ống có kích thước danh nghĩa lần lượt là 25mm và 32mm, đóng vai trò tạo ra các điểm nối có thể tháo rời, giúp linh hoạt trong việc lắp đặt và bảo trì.

Nguyên Lý Kết Nối Và Lợi Ích Khi Sử Dụng Flange

Mối nối bằng mặt bích vận hành dựa trên một nguyên lý cơ học đơn giản nhưng hiệu quả: Hai mặt bích được ép chặt vào nhau thông qua hệ thống bu lông và đai ốc. Để đảm bảo độ kín tuyệt đối, một chiếc gioăng (gasket) sẽ được đặt ở giữa bề mặt tiếp xúc của hai flange.

Tại sao chúng ta lại ưu tiên dùng dn 25 32 flange thay vì các mối nối hàn chết hay nối ren trực tiếp?

1. Dễ dàng tháo lắp: Đây là ưu điểm lớn nhất. Khi cần thay thế van hoặc vệ sinh đường ống, bạn chỉ cần nới lỏng bu lông mà không cần cắt ống.

2. Bảo trì thuận tiện: Cho phép kiểm tra định kỳ các bộ phận bên trong hệ thống một cách nhanh chóng.

3. Khả năng chịu áp lực tốt: So với nối ren, mặt bích cung cấp một kết nối vững chắc hơn, chịu được các rung động và sự giãn nở nhiệt của đường ống.

Thông Số Kỹ Thuật Chuyên Sâu Của DN25 DN32 Flange

Khi lựa chọn dn 25 32 flange, bạn không thể chỉ dựa vào tên gọi DN mà phải quan tâm sát sao đến các thông số kích thước thực tế. Dưới đây là bảng quy đổi cơ bản:

Ngoài kích thước danh nghĩa, 4 yếu tố kỹ thuật sau đây bắt buộc phải kiểm tra:

• PCD (Pitch Circle Diameter): Đường kính vòng chia tâm lỗ bu lông. Đây là thông số quan trọng nhất để biết hai mặt bích có "khớp" lỗ với nhau hay không.

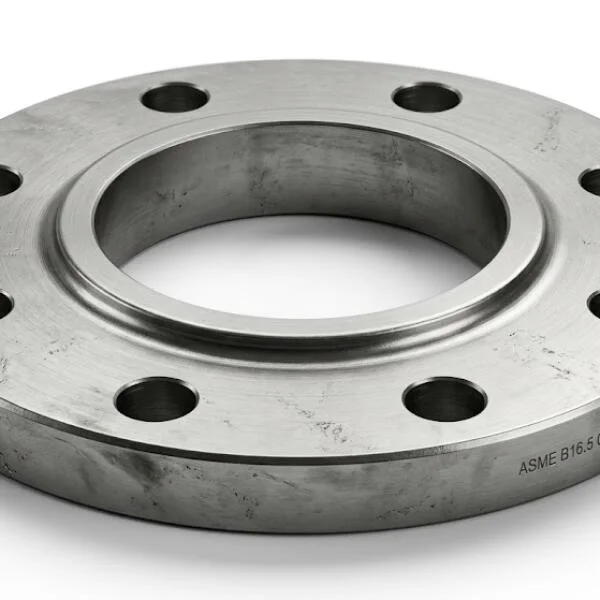

• Số lỗ bu lông: Mặc dù phần lớn DN25 và DN32 dùng 4 lỗ, nhưng một số tiêu chuẩn áp suất cực cao có thể có thiết kế khác.

• Độ dày flange: Quyết định khả năng chịu lực và độ dài bu lông cần mua.

• Áp suất làm việc: Ký hiệu bằng PN (PN10, PN16...) hoặc Class (150lb, 300lb...).

Phân Loại DN25 DN32 Flange Phổ Biến Trên Thị Trường

Để đáp ứng các môi trường hóa chất và áp suất khác nhau, dn 25 32 flange được sản xuất với đa dạng vật liệu và kiểu dáng:

Phân loại theo vật liệu

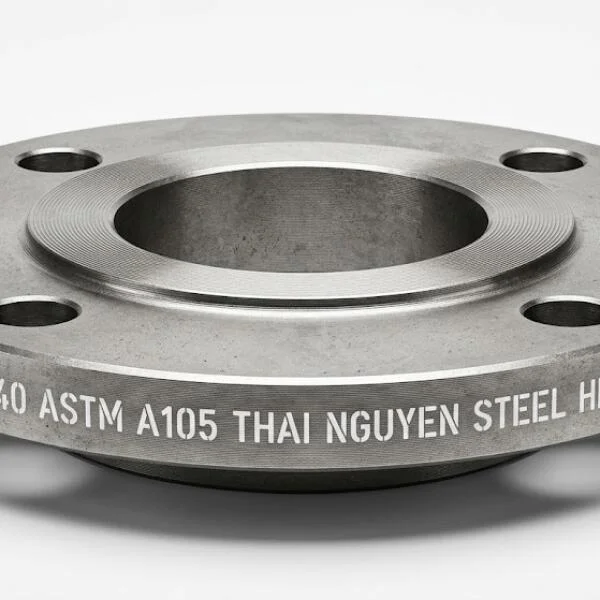

• Flange thép (Carbon Steel): Thường là thép A105, dùng cho nước, hơi nóng và dầu.

• Flange inox (Stainless Steel): Như inox 304, 316. Có khả năng chống ăn mòn tuyệt vời, dùng trong thực phẩm, hóa chất.

• Flange nhựa (PVC, PPR): Dùng cho hệ thống xử lý nước thải hoặc hóa chất nhẹ.

• Flange gang: Thường dùng trong các hệ thống cấp thoát nước đô thị do giá thành rẻ.

Phân loại theo kiểu kết nối

• Slip-on (SO): Mặt bích rỗng xỏ trực tiếp vào ống rồi hàn cả trong lẫn ngoài.

• Welding Neck (WN): Có cổ dài để hàn đối đầu với ống, chịu áp suất và nhiệt độ cao cực tốt.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren, không cần hàn, phù hợp cho khu vực dễ cháy nổ.

So Sánh Sự Khác Biệt Giữa DN25 Và DN32 Flange

Mặc dù trông có vẻ sàn sàn nhau về kích cỡ, nhưng DN25 và DN32 phục vụ những mục đích khác nhau trong thiết kế hệ thống:

• Về kích thước và lưu lượng: DN32 có đường kính thông thủy lớn hơn DN25 khoảng 25-30%. Điều này có nghĩa là diện tích mặt cắt ngang lớn hơn, cho phép lưu lượng chất lỏng đi qua nhiều hơn đáng kể với cùng một vận tốc dòng chảy.

• Về ứng dụng: DN25 thường là kích thước "quốc dân" trong các hệ thống dân dụng, nhánh phụ của chung cư. Trong khi đó, DN32 bắt đầu xuất hiện nhiều hơn ở các hệ thống công nghiệp nhẹ, các trục đứng cấp nước nhỏ.

Insight chuyên gia: Nếu bạn chọn nhầm DN25 cho một thiết kế yêu cầu DN32, hệ thống sẽ bị "thắt nút cổ chai", gây tăng áp suất cục bộ và sụt giảm lưu lượng đầu ra, ảnh hưởng đến hiệu suất của máy bơm hoặc thiết bị đầu cuối.

Tại Sao Cần Đồng Bộ Kích Thước Và Tiêu Chuẩn?

Lỗi phổ biến nhất khi mua dn 25 32 flange là quên mất tiêu chuẩn (Standard). Một mặt bích DN25 tiêu chuẩn Nhật Bản (JIS 10K) sẽ không bao giờ lắp vừa vào một mặt bích DN25 tiêu chuẩn Mỹ (ANSI Class 150).

Tại sao? Vì mặc dù cùng cho ống 1 inch, nhưng đường kính vòng chia lỗ bu lông (PCD) và đường kính ngoài của chúng hoàn toàn khác nhau. Việc cố tình "chế" bằng cách khoét rộng lỗ bu lông sẽ làm yếu kết cấu mặt bích, dẫn đến nguy cơ nứt vỡ dưới áp lực cao. Do đó, đồng bộ DN phải đi đôi với đồng bộ tiêu chuẩn kỹ thuật.

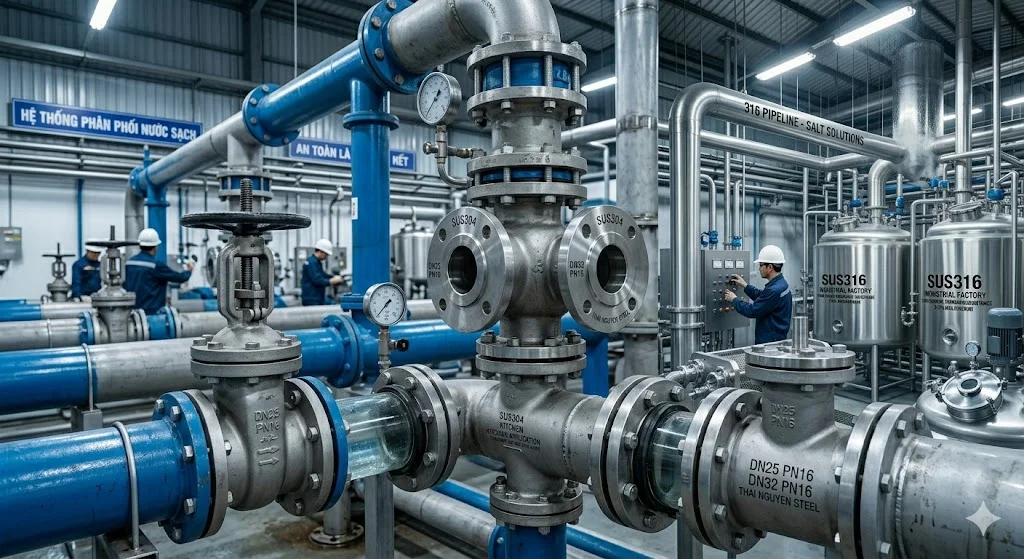

Ứng Dụng Thực Tế Của DN25 DN32 Flange

Nhờ kích thước nhỏ gọn và tính linh hoạt, các loại mặt bích này có mặt trong:

• Hệ thống cấp nước sạch: Kết nối các van chặn, van giảm áp trong tòa nhà.

• Hệ thống khí nén: Dùng trong các xưởng sản xuất, gara ô tô để dẫn khí đến thiết bị cầm tay.

• Hệ thống HVAC: Kết nối các đường ống nước nóng, nước lạnh cho hệ thống điều hòa trung tâm.

• Hệ thống bơm: Dùng tại đầu hút và đầu đẩy của các dòng máy bơm ly tâm công suất nhỏ.

Những Sai Lầm Thường Gặp Khi Mua Và Sử Dụng

1. Nhầm DN25 với phi 25: DN25 là kích thước danh nghĩa (ống 1 inch ~ OD 34mm), trong khi phi 25 (Ø25) thường là đường kính ngoài thực tế của ống nhựa hoặc ống inox trang trí. Hai loại này không lắp lẫn được.

2. Chọn sai tiêu chuẩn: Như đã phân tích, nhầm lẫn giữa JIS, DIN và ANSI là sai lầm tốn kém nhất.

3. Không kiểm tra áp suất: Dùng mặt bích PN10 cho hệ thống có áp suất làm việc lên đến 15 bar (PN16) sẽ gây biến dạng và rò rỉ.

4. Chọn sai vật liệu: Dùng mặt bích thép cho hóa chất ăn mòn sẽ khiến mối nối bị hỏng chỉ sau vài tuần sử dụng.

Checklist Cách Chọn DN 25 32 Flange Chuẩn 100%

Để không bao giờ mua sai, bạn hãy kiểm tra danh sách sau trước khi đặt hàng:

• ✔ Xác định chính xác DN: Đo đường kính ngoài của ống hiện có để quy đổi ra DN25 hay DN32.

• ✔ Chọn tiêu chuẩn: Hệ thống của bạn đang chạy theo chuẩn nào (JIS, DIN, ANSI, BS)?

• ✔ Kiểm tra thông số PCD: Nếu không rõ tiêu chuẩn, hãy đo khoảng cách tâm 2 lỗ bu lông đối diện.

• ✔ Chọn vật liệu phù hợp: Môi trường sử dụng là gì (Nước, hóa chất, hơi nóng)?

• ✔ Áp suất làm việc: Hệ thống vận hành ở bao nhiêu bar?

Lưu Ý Quan Trọng Khi Lắp Đặt Mặt Bích

Sau khi đã chọn được dn 25 32 flange ưng ý, việc lắp đặt đúng cách chiếm 50% độ bền của mối nối:

• Dùng gioăng phù hợp: Gioăng cao su cho nước lạnh, gioăng chì/teflon cho nhiệt độ cao.

• Siết bu lông đối xứng: Siết theo thứ tự đối diện nhau để mặt bích ép phẳng vào gioăng, tránh bị vênh.

• Kiểm tra độ kín: Sau khi lắp xong, cần test áp để đảm bảo không có bọt khí hoặc rò rỉ tại mối nối.

Câu Hỏi Thường Gặp (FAQ)

1. DN25 là bao nhiêu inch?

DN25 tương đương với ống 1 inch.

2. DN32 là bao nhiêu inch?

DN32 tương đương với ống 1 1/4 inch.

3. DN25 và DN32 có lắp chung được không?

Không. Kích thước và khoảng cách lỗ bu lông của chúng khác nhau hoàn toàn.

4. Có thể thay mặt bích ANSI bằng DIN không?

Không hoàn toàn. Mặc dù cùng kích cỡ ống nhưng thông số lỗ bu lông thường không khớp nhau.

Kết Luận

Việc nắm vững kiến thức về dn 25 32 flange không chỉ giúp bạn trở thành một người mua hàng thông thái mà còn đảm bảo hệ thống đường ống vận hành trơn tru, an toàn. Hãy luôn nhớ rằng: Sai một ly về tiêu chuẩn, đi một dặm về chi phí sửa chữa.
