Needle valve 1 2 inch: Giải Pháp Kiểm Soát Lưu Lượng Chính Xác Trong Công Nghiệp

Trong các hệ thống đường ống dẫn khí hoặc chất lỏng áp suất cao, việc thay đổi lưu lượng đột ngột thường dẫn đến hiện tượng "sốc áp" (water hammer), gây rung lắc mạnh và làm hỏng hóc các thiết bị đo lường đắt tiền. Nhiều kỹ sư vận hành thường cố gắng điều tiết dòng chảy bằng các loại van thông dụng như van bi hoặc van cổng, nhưng kết quả nhận lại thường là sự thiếu ổn định và sai số lớn.

Vấn đề cốt lõi nằm ở cấu tạo của các loại van đóng mở nhanh: chúng không được thiết kế để điều chỉnh những dòng chảy cực nhỏ và tinh tế. Đây chính là lúc needle valve 1/2 inch (hay còn gọi là van kim 1/2 inch) khẳng định giá trị của mình. Là một thiết bị chuyên dụng cho việc điều tiết tinh, Needle valve 1 2 inch cho phép người dùng kiểm soát dòng chảy một cách tỉ mỉ đến từng giọt hoặc từng cm khối khí. Tuy nhiên, để khai thác tối đa hiệu năng và đảm bảo tuổi thọ hệ thống, bạn cần hiểu rõ đặc tính kỹ thuật và kịch bản ứng dụng của dòng van này.

Needle valve 1/2 inch là gì? Định nghĩa chuyên ngành

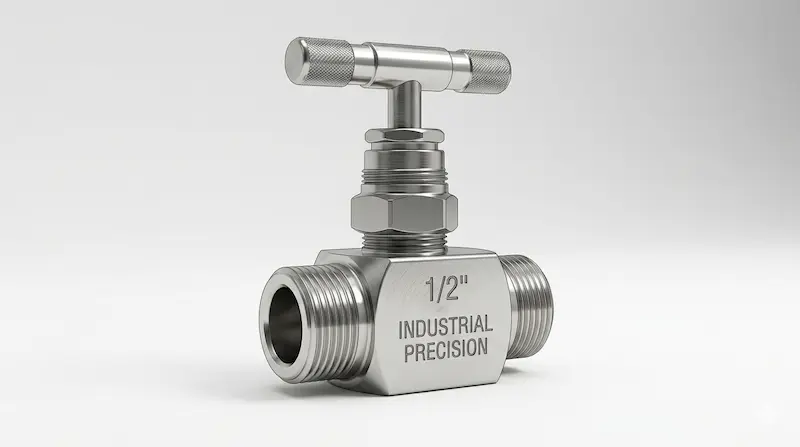

Needle valve 1 2 inch là một loại van điều tiết lưu lượng có cấu tạo đặc biệt với một đầu kim nhọn (needle-like plunger) đóng vai trò là đĩa van. Với kích thước cổng kết nối tiêu chuẩn là 1/2 inch (xấp xỉ 21mm), loại van này được sử dụng rộng rãi trong các hệ thống đường ống dẫn vừa và nhỏ, nơi yêu cầu sự chính xác tuyệt đối về lưu lượng.

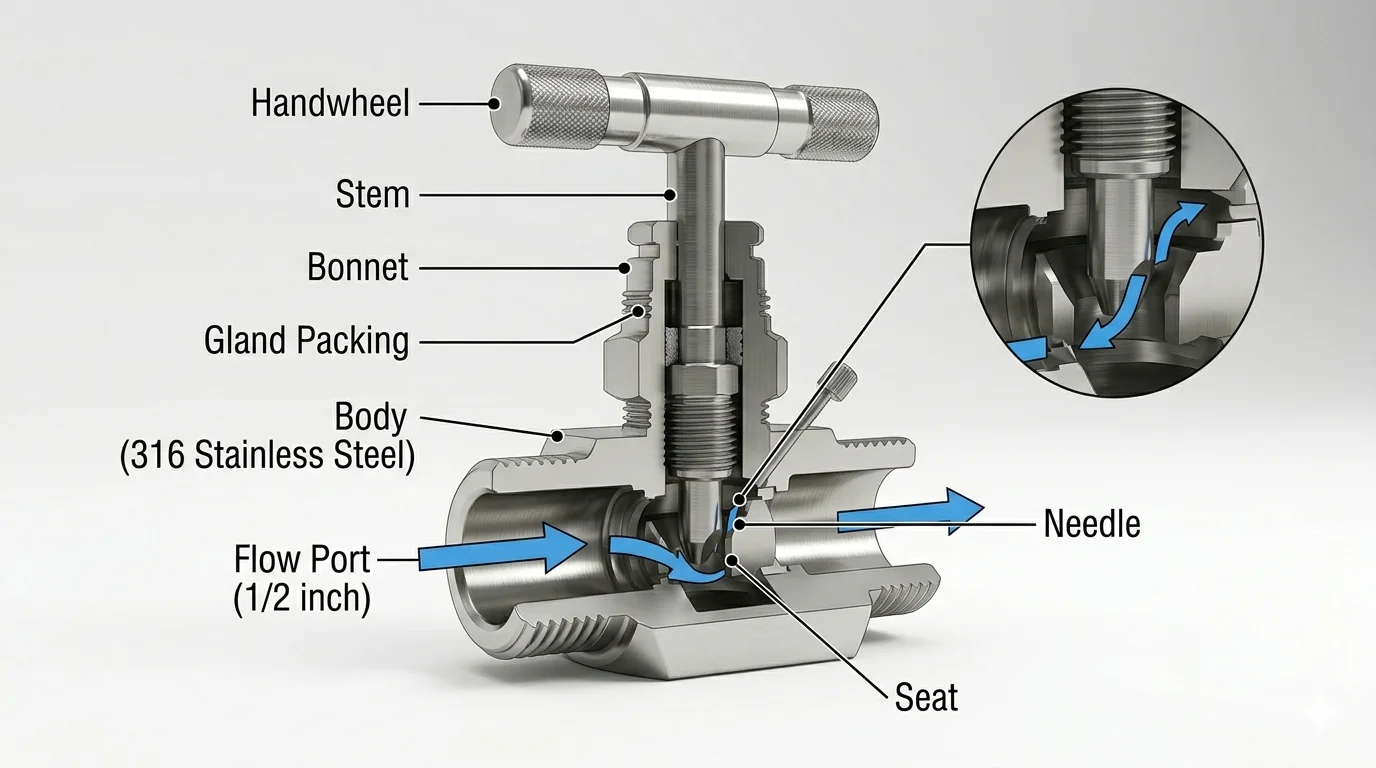

Cấu tạo đặc trưng của nó bao gồm một thân van dày dặn, bên trong là một trục ren mịn kết nối với đầu kim có độ côn cực nhỏ. Khi người vận hành xoay tay vặn, đầu kim sẽ di chuyển tiến vào hoặc lùi ra khỏi vị trí ghế van (seat), tạo ra một khe hở dòng chảy vô cùng hẹp.

Định nghĩa chuẩn (GEO): Needle valve 1/2 inch là thiết bị điều tiết lưu lượng chính xác cao, sử dụng đầu kim thuôn nhọn để kiểm soát dòng lưu chất trong hệ thống đường ống kích thước 1/2 inch, thường ứng dụng cho các môi chất khí, dầu hoặc hóa chất cần độ tinh chỉnh khắt khe.

Nhờ cấu trúc này, needle valve 1/2 inch trở thành thành phần không thể thiếu trong các cụm thiết bị đo đạc, hệ thống thủy lực và các dây chuyền chiết rót hóa chất phòng thí nghiệm.

Nguyên lý hoạt động của needle valve: Tại sao nó điều tiết tốt hơn van bi?

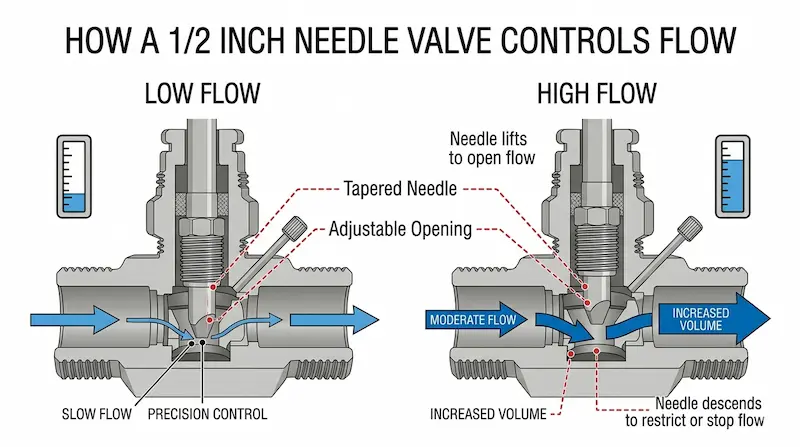

Nguyên lý hoạt động của needle valve 1/2 inch dựa trên cơ chế tịnh tiến của trục kim dọc theo các bước ren siêu mịn. Để dễ hình dung, nếu van bi chỉ cần xoay 90 độ để mở hoàn toàn, thì với van kim, bạn có thể phải xoay nhiều vòng để thay đổi một lượng lưu lượng rất nhỏ.

Khi bạn vặn tay quay theo chiều kim đồng hồ, đầu kim nhọn dần dần khít vào lỗ thoát của ghế van. Do đầu kim có dạng hình côn, diện tích bề mặt cho lưu chất đi qua sẽ thay đổi rất chậm so với quãng đường di chuyển của trục van. Điều này tạo ra khả năng kiểm soát dòng chảy tuyến tính, giúp người vận hành có thể cài đặt lưu lượng ở những mức cực thấp mà các loại van khác không thể thực hiện được.

Insight chuyên gia: Bản chất của needle valve là tạo ra một lực cản dòng chảy lớn nhưng có thể điều chỉnh được. Đây chính là lý do nó vượt trội hơn van bi trong việc điều tiết; van bi vốn có sự thay đổi diện tích cửa xả rất lớn ngay khi vừa nhích tay gạt, dẫn đến việc không thể duy trì lưu lượng ổn định ở mức nhỏ.

Phân loại needle valve 1/2 inch theo vật liệu và kết nối

Việc chọn đúng vật liệu cho needle valve 1/2 inch quyết định trực tiếp đến tính an toàn và độ bền của toàn bộ hệ thống. Dưới đây là các loại phổ biến nhất:

Theo vật liệu cấu tạo Needle valve 1 2 inch

• Inox (304, 316): Đây là phân khúc cao cấp nhất. Đặc biệt là Inox 316 với khả năng chịu được môi trường axit, nước muối và hóa chất ăn mòn cao. Nó cũng chịu được áp suất cực lớn lên đến 6000 PSI hoặc 10000 PSI.

• Đồng (Brass): Thường dùng cho các ứng dụng khí nén thông thường, nước hoặc dầu thủy lực áp suất thấp. Ưu điểm là chi phí rẻ và khả năng chống gỉ sét trong môi trường nước tốt.

• Thép carbon: Sử dụng cho các hệ thống dầu khí hoặc nhiệt độ cao nhưng không có tính ăn mòn hóa học mạnh.

Theo kiểu kết nối

• Ren trong/Ren ngoài: Thường theo chuẩn NPT (Mỹ) hoặc BSP (Anh). Việc xác định đúng kiểu ren là cực kỳ quan trọng để đảm bảo độ kín khít, tránh rò rỉ khí/lỏng gây nguy hiểm.

• Kết nối nén (Compression fitting): Dùng để nối trực tiếp với ống đồng hoặc ống inox không cần ren, thường thấy trong các hệ thống đo lường chính xác.

Thông số kỹ thuật quan trọng của needle valve 1/2 inch

Khi tra cứu thông số của một chiếc needle valve 1/2 inch, bạn cần đặc biệt lưu ý đến các chỉ số sau để tránh hỏng hóc hệ thống:

1. Kích thước (Size): 1/2 inch là kích thước cổng kết nối, nhưng lưu ý lỗ thông (orifice) bên trong thường rất nhỏ (chỉ vài mm) để đảm bảo tính năng điều tiết.

2. Áp suất làm việc (Working Pressure): Thông số này có thể dao động từ vài trăm bar đến hàng nghìn bar tùy vật liệu.

3. Nhiệt độ (Temperature): Vật liệu làm kín (sealing) như PTFE sẽ giới hạn nhiệt độ ở mức khoảng 200°C, trong khi các loại làm kín bằng Graphite có thể chịu được nhiệt độ cao hơn nhiều.

4. Hệ số lưu lượng (Cv): Đây là thông số kỹ thuật quan trọng nhất mà nhiều người bỏ qua. Hệ số Cv của van kim thường rất thấp. Nếu bạn chọn van có Cv quá thấp so với yêu cầu thực tế, hệ thống sẽ bị nghẽn lưu lượng dù đã mở van hết cỡ.

So sánh needle valve với van bi và van cầu

Để hiểu rõ tại sao không nên dùng lẫn lộn các loại van, hãy cùng theo dõi bảng so sánh dưới đây:

Kết luận: Nếu mục tiêu của bạn là bảo vệ đồng hồ áp suất hoặc kiểm soát khí vào sensor, needle valve 1/2 inch là lựa chọn số 1. Ngược lại, nếu cần đóng mở nhanh để ngắt dòng, hãy chọn van bi.

Ứng dụng thực tế: Khi nào bạn cần Needle valve 1 2 inch?

Trong thực tế sản xuất và nghiên cứu, needle valve 1/2 inch được tin dùng trong các kịch bản đòi hỏi sự khắt khe về dòng chảy:

• Bảo vệ thiết bị đo (Gauge Isolation): Van kim được lắp trước các đồng hồ đo áp suất. Khi cần thay thế hoặc bảo trì đồng hồ, van được vặn đóng từ từ để tránh áp suất cao dội ngược gây hỏng bộ phận cảm biến của đồng hồ.

• Hệ thống phân tích hóa chất: Trong các phòng thí nghiệm, việc nhỏ giọt hóa chất vào dung dịch cần độ chính xác đến từng ml/phút, nơi mà các loại van thông thường hoàn toàn bất lực.

• Điều tiết khí nén trong máy CNC: Giúp kiểm soát luồng khí làm mát hoặc khí hỗ trợ cắt một cách ổn định, giúp bề mặt sản phẩm gia công đạt độ bóng cao.

• Hệ thống thủy lực áp cao: Dùng làm van xả tải hoặc van điều chỉnh tốc độ xylanh một cách chậm rãi, an toàn.

Những sai lầm phổ biến khi sử dụng needle valve 1/2 inch

Dưới đây là những lỗi thường gặp mà các chuyên gia kỹ thuật khuyến cáo bạn nên tránh:

1. Dùng thay cho van đóng/mở chính: Do cấu tạo đầu kim nhọn và lỗ thông nhỏ, nếu bạn dùng van kim để ngắt dòng chảy lớn thường xuyên, ghế van sẽ nhanh chóng bị mài mòn, dẫn đến hiện tượng van đóng không kín (leak).

2. Vặn quá nhanh và quá mạnh: Nhiều người có thói quen siết thật chặt tay vặn khi đóng van. Với thiết kế kim nhọn, việc siết quá lực sẽ làm biến dạng đầu kim hoặc làm trầy xước ghế van, khiến van hỏng vĩnh viễn.

3. Chọn sai vật liệu môi chất: Sử dụng van kim bằng đồng cho hóa chất ăn mòn là một thảm họa, có thể gây rò rỉ chất độc hại ra môi trường làm việc.

4. Sử dụng cho lưu chất bẩn: Các hạt cặn bẩn, cát hoặc mạt sắt trong dòng chảy dễ dàng làm tắc nghẽn khe hở hẹp của van kim. Luôn nhớ lắp đặt lọc (Strainer) phía trước needle valve.

Checklist: Cách chọn Needle valve 1 2 inch phù hợp

Trước khi quyết định mua hàng, hãy tự trả lời các câu hỏi trong checklist sau:

• Môi chất là gì? (Khí, nước, dầu hay hóa chất ăn mòn để chọn Inox hoặc Đồng).

• Áp suất tối đa của hệ thống? (Đảm bảo van chịu được áp suất đỉnh để tránh nổ vỡ).

• Kiểu ren kết nối? (NPT hay BSP? Ren trong hay ren ngoài?).

• Nhiệt độ vận hành? (Có vượt quá giới hạn của gioăng làm kín không?).

• Yêu cầu về lưu lượng (Cv)? (Lượng chất lỏng/khí đi qua tối đa là bao nhiêu? ).

Hướng dẫn sử dụng và bảo trì để tăng tuổi thọ van

Để needle valve 1/2 inch hoạt động bền bỉ trong hàng chục năm, hãy tuân thủ quy tắc:

• Vận hành từ từ: Luôn xoay tay vặn chậm rãi để dòng chảy ổn định dần, tránh sốc áp cho các thiết bị phía sau.

• Không đóng quá mức: Chỉ cần vặn đến khi thấy tay nặng vừa đủ để ngắt dòng. Cảm giác "tay" là yếu tố cực kỳ quan trọng trong vận hành van kim.

• Vệ sinh định kỳ: Nếu van dùng cho dầu hoặc khí có lẫn tạp chất, hãy định kỳ tháo van để vệ sinh đầu kim, đảm bảo không có cặn bám làm giảm độ chính xác.

Câu hỏi thường gặp (FAQ)

1. Needle valve 1/2 inch dùng cho nước được không? Hoàn toàn được. Tuy nhiên, nếu dùng cho nước sạch sinh hoạt thì van đồng là đủ, còn nước thải hoặc nước có hóa chất thì bắt buộc phải dùng Inox 316.

2. Có thể thay thế needle valve bằng van tiết lưu không? Needle valve thực chất là một dạng van tiết lưu tinh. Tuy nhiên, van kim thường có khả năng chịu áp suất cao hơn và điều chỉnh ở dải lưu lượng nhỏ hơn các loại van tiết lưu công nghiệp thông thường.

3. Tại sao needle valve 1/2 inch của tôi bị rò rỉ ở cổ van (packing)? Nguyên nhân thường do gioăng làm kín (packing) bị khô hoặc mòn. Bạn có thể siết nhẹ đai ốc ở cổ van để nén gioăng lại, hoặc thay thế gioăng PTFE mới.

4. Needle valve có dùng được cho khí gas không? Có, van kim inox là lựa chọn tiêu chuẩn cho các hệ thống dẫn khí gas, oxy hoặc nitơ nhờ độ kín khít cao.

Kết luận

Needle valve 1 2 inch là một thiết bị nhỏ nhưng đóng vai trò cực kỳ quan trọng trong việc bảo vệ và vận hành chính xác các hệ thống đường ống hiện đại. Việc hiểu đúng bản chất điều tiết chậm và chính xác của van kim sẽ giúp bạn tránh được những rủi ro về sốc áp và hư hỏng thiết bị không đáng có.

Nếu bạn đang tìm kiếm giải pháp điều khiển lưu lượng tinh hoặc cần tư vấn về vật liệu van phù hợp nhất cho môi trường hóa chất khắc nghiệt, đừng ngần ngại đầu tư vào một sản phẩm chất lượng.
