Joint Flange: Giải Pháp Kết Nối Đường Ống Thông Minh Và Những Lưu Ý Kỹ Thuật Quan Trọng

Sai một loại flange – rò rỉ cả hệ thống

Trong ngành lắp đặt đường ống công nghiệp, một sai lầm nhỏ cũng có thể dẫn đến hậu quả kinh tế cực lớn. Hãy tưởng tượng kịch bản: Hệ thống vừa hoàn thiện và đi vào vận hành thì hiện tượng rò rỉ xảy ra ngay tại các điểm nối. Việc tháo dỡ để bảo trì trở nên cực kỳ khó khăn do không gian hạn hẹp hoặc các mặt bích bị cố định cứng nhắc, không thể căn chỉnh.

Nguyên nhân cốt lõi thường nằm ở việc chọn sai loại mặt bích ngay từ khâu thiết kế. Trong đó, khái niệm joint flange (mối nối mặt bích) thường bị hiểu nhầm hoặc đánh đồng với các loại mặt bích thông thường khác.

Việc hiểu đúng bản chất của mối nối mặt bích – đặc biệt là các dạng khớp nối linh hoạt như Lap Joint – sẽ giúp kỹ sư:

• Lắp đặt nhanh chóng nhờ khả năng căn chỉnh lỗ bulong linh hoạt.

• Đảm bảo độ kín khít tuyệt đối cho hệ thống.

• Dễ dàng bảo trì, tháo lắp định kỳ mà không gây hư hại đường ống.

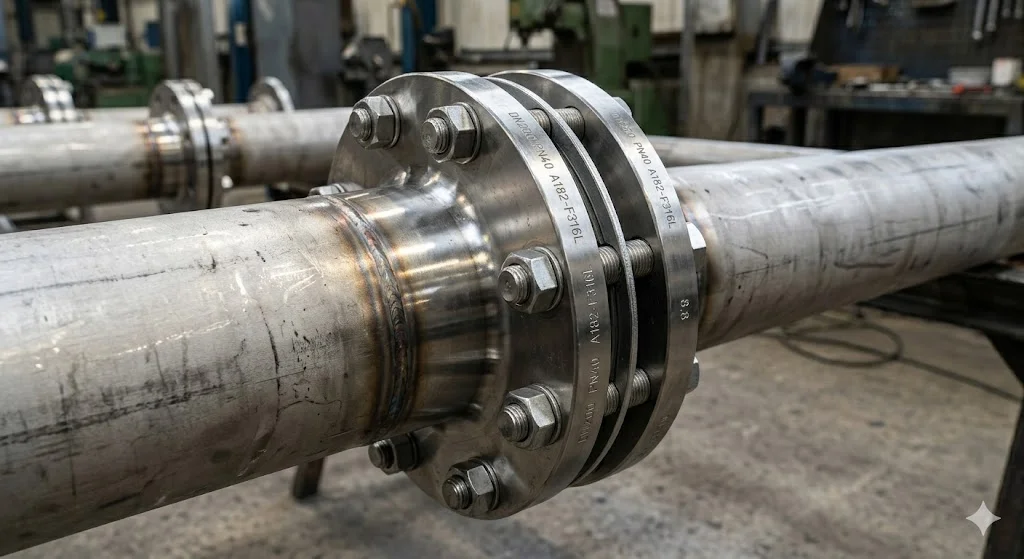

Joint flange là gì?

Joint flange là một thuật ngữ kỹ thuật tổng quát dùng để chỉ các loại mặt bích được thiết kế nhằm mục đích tạo ra mối nối (joint) có thể tháo rời giữa các đoạn ống, van hoặc thiết bị công nghiệp. Trong thực tế, khi nhắc đến cụm từ này, các chuyên gia thường ám chỉ dòng Lap Joint Flange – loại mặt bích có cấu tạo gồm hai phần tách biệt, cho phép xoay tự do quanh trục ống trước khi siết chặt.

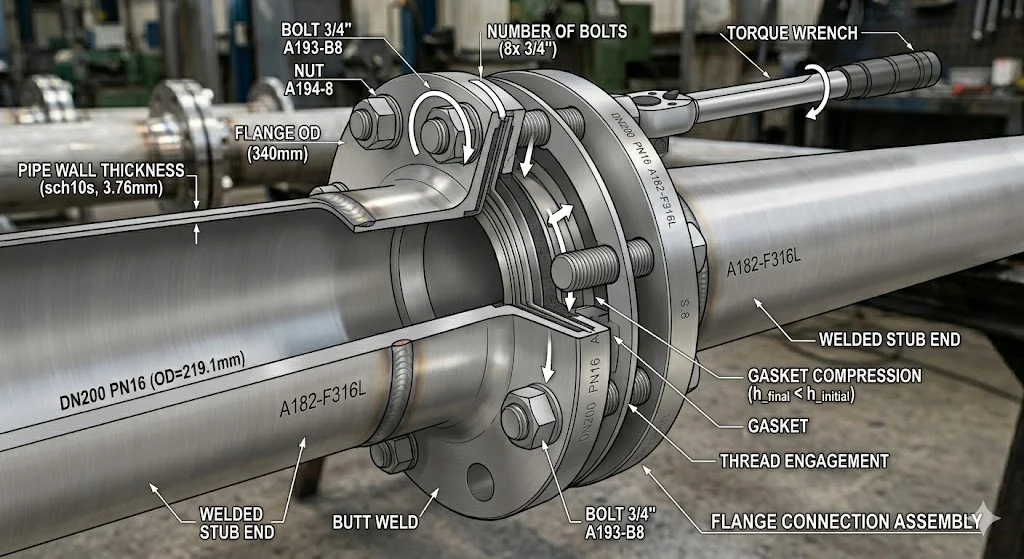

Nguyên lý hoạt động của mối nối mặt bích

Một bộ kết nối hoàn chỉnh thông qua mối nối mặt bích thường bao gồm ba thành phần chính: mặt bích, gioăng (gasket) và hệ thống bulong/đai ốc.

1. Cơ chế làm kín: Khi siết bulong, lực ép sẽ được truyền qua mặt bích để nén chặt gioăng giữa hai bề mặt tiếp xúc. Quá trình này tạo ra một rào cản vật lý ngăn chặn môi chất thoát ra ngoài.

2. Sự phân bổ lực: Thiết kế hình tròn của bích giúp lực kẹp phân tán đều quanh chu vi đường ống, tránh tình trạng ứng suất tập trung gây biến dạng mối nối.

Khác với các loại bích hàn cố định, hệ thống này tạo ra một liên kết có tính động. Đặc biệt là với Lap Joint Flange, phần bích có thể xoay tự do giúp việc đối khớp các lỗ bulong giữa hai đoạn ống trở nên dễ dàng hơn bao giờ hết, ngay cả trong điều kiện không gian lắp đặt bị hạn chế.

Phân tích chuyên sâu về các loại mối nối mặt bích phổ biến

Dù mối nối mặt bích là khái niệm chung, nhưng trên thị trường có 4 biến thể chủ đạo mà bạn cần phân biệt rõ để áp dụng chính xác cho từng mục đích cụ thể.

1. Lap Joint Flange (Mặt bích lỏng)

2. Weld Neck Flange (Mặt bích cổ hàn)

Có phần cổ dài được hàn vát mép với ống. Đây là loại chịu áp suất và nhiệt độ cao tốt nhất nhờ khả năng chuyển đổi ứng suất từ cổ bích sang thành ống một cách đồng nhất.

3. Slip-On Flange (Mặt bích lồng)

Mặt bích có đường kính trong lớn hơn đường kính ngoài của ống một chút để lồng ống vào bên trong và hàn cả hai mặt (trong và ngoài). Nó dễ lắp đặt và chi phí thấp hơn so với Weld Neck nhưng khả năng chịu áp lực kém hơn.

4. Blind Flange (Mặt bích mù)

Dùng để bịt kín đầu ống hoặc các lỗ chờ của thiết bị. Trong một hệ thống, Blind Flange đóng vai trò là "điểm cuối" an toàn, cho phép mở rộng hệ thống dễ dàng trong tương lai.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn mối nối mặt bích, có 3 nhóm thông số bạn tuyệt đối không được sai sót:

• Kích thước danh định (DN): Phải tương thích với kích thước ống (Ví dụ: DN50, DN100...).

• Cấp áp suất (PN/Class): Thể hiện khả năng chịu áp của bích (Ví dụ: PN16, Class 150). Chọn sai áp suất có thể gây nổ hoặc vỡ mối nối.

• Tiêu chuẩn sản xuất: ANSI (Mỹ), DIN (Đức), JIS (Nhật). Các tiêu chuẩn này thường không thể lắp lẫn do khác biệt về số lỗ bulong và đường kính vòng chia.

So sánh Mối nối mặt bích với các loại Flange khác

Việc sử dụng mối nối mặt bích đúng cách sẽ giúp cắt giảm đáng kể chi phí vận hành lâu dài. Thay vì phải cắt bỏ mối hàn để thay thế thiết bị, bạn chỉ cần tháo bulong và nhấc đoạn ống ra.

Ứng dụng thực tế và sai lầm thường gặp

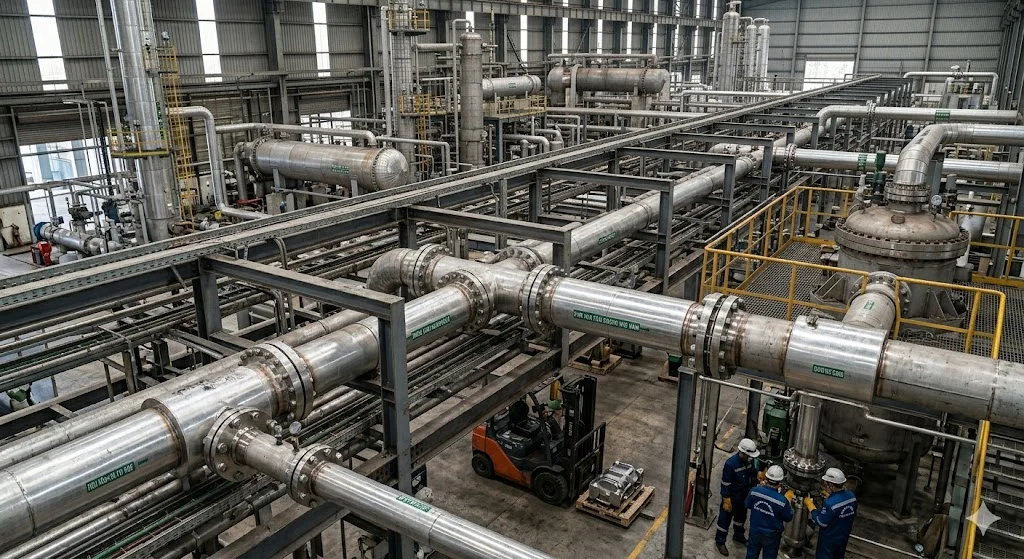

Mối nối mặt bích được ứng dụng rộng rãi trong các môi trường yêu cầu tính linh động cao hoặc thường xuyên bảo trì:

• Hệ thống xử lý nước: Nơi cần tháo lắp các cụm van và máy bơm định kỳ.

• Ngành hóa chất: Sử dụng các loại bích lót nhựa hoặc inox để chống ăn mòn.

• Nhà máy thực phẩm: Yêu cầu các mối nối sạch, dễ tháo rời để vệ sinh (Sanitary joint).

Sai lầm chết người cần tránh

1. Lắp lệch tâm: Khi lỗ bulong không khớp nhưng cố tình siết lực, mặt bích sẽ bị vênh gây rò rỉ.

2. Chọn sai vật liệu: Dùng bích thép cho hệ thống inox sẽ gây ra hiện tượng ăn mòn điện hóa, làm hỏng đường ống cực nhanh.

3. Quên gioăng hoặc dùng sai loại: Gioăng không phù hợp với nhiệt độ hoặc hóa chất của môi chất sẽ bị mủn, dẫn đến thất thoát áp suất.

Checklist: Cách chọn và lắp đặt mối nối mặt bích đúng chuẩn

Checklist chọn hàng:

• [ ] Xác định chính xác loại bích (Lap Joint, Slip-on hay Weld Neck).

• [ ] Kiểm tra áp suất vận hành để chọn Class/PN phù hợp.

• [ ] Chọn vật liệu (Thép A105, Inox 304/316) dựa trên môi chất bên trong ống.

• [ ] Đối chiếu tiêu chuẩn (DIN, ANSI, JIS) để đảm bảo khớp với thiết bị hiện hữu.

Lưu ý khi lắp đặt:

1. Siết bulong hình sao: Luôn siết các cặp bulong đối diện nhau để lực ép lên gioăng được đều nhất.

2. Kiểm tra bề mặt: Đảm bảo bề mặt bích sạch, không có vết xước sâu trước khi đặt gioăng.

3. Không siết quá lực: Siết quá tay có thể làm đứt bulong hoặc làm dập gioăng, gây phản tác dụng.

FAQ: Câu hỏi thường gặp về mối nối mặt bích

1. Mối nối mặt bích có phải là một mã hàng cụ thể không?

Không, đây là khái niệm chung. Khi đặt hàng, bạn cần nêu rõ loại cụ thể như mặt bích lỏng hay Slip-on Flange kèm theo tiêu chuẩn kỹ thuật.

2. Lap joint flange khác gì slip-on?

Lap joint linh hoạt hơn vì phần bích không hàn trực tiếp vào ống mà lồng qua Stub End. Slip-on thì được hàn cố định vào ống.

3. Có thể dùng mối nối mặt bích cho hệ thống áp suất cao không?

Có, nhưng bạn nên ưu tiên loại Weld Neck Flange hoặc các dòng bích có cấp áp suất từ Class 600 trở lên.

4. Khi nào cần thay thế mối nối mặt bích?

Khi bề mặt bích bị ăn mòn sâu, biến dạng do nhiệt hoặc các lỗ bulong bị mòn/rơ, không còn đảm bảo lực kẹp.
