Flange 25 mm: Hiểu Đúng Kỹ Thuật Để Kết Nối Chuẩn Xác

Trong lĩnh vực cơ khí và thi công đường ống, các kích thước nhỏ thường mang lại sự chủ quan cho người lắp đặt. Một trong những tình huống gây đau đầu nhất cho kỹ sư và nhà thầu chính là việc tìm mua và lắp đặt các loại mặt bích cho ống nhỏ, cụ thể là dòng flange 25mm.

Flange 25 mm – tưởng đơn giản nhưng rất dễ chọn sai. Khi bạn đang xử lý một hệ thống ống 1 inch và yêu cầu vật tư là "mặt bích 25", rủi ro lớn nhất là sự nhầm lẫn giữa kích thước đo thực tế (mm), kích thước danh nghĩa (DN) và hệ inch. Việc chọn sai không chỉ khiến mặt bích không lắp vừa vào ống mà còn dẫn đến tình trạng lệch lỗ bu lông với các thiết bị như van hay máy bơm.

Để tránh những lãng phí không đáng có về thời gian và chi phí, việc hiểu đúng flange 25mm (hay chính xác hơn là DN25) là bước tiên quyết. Bài viết này sẽ phân tích chi tiết các khía cạnh kỹ thuật để bạn luôn đưa ra quyết định mua hàng chính xác nhất.

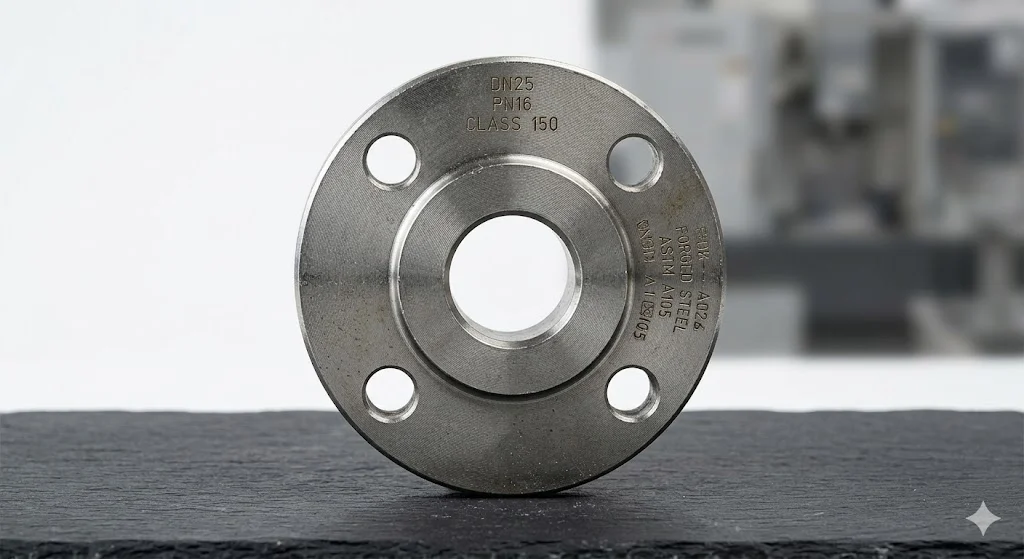

Flange 25 mm là gì?

Flange 25 mm thực chất là cách gọi phổ thông của mặt bích DN25. Đây là phụ kiện dùng cho đường ống có kích thước danh nghĩa DN25, tương đương với hệ inch là 1 inch (đường kính ngoài thực tế của ống thường dao động khoảng 33.4mm đến 34mm tùy vật liệu). Mặt bích này đóng vai trò là cầu nối, liên kết các đoạn ống, van hoặc các thiết bị đo lường lại với nhau thông qua hệ thống bu lông và gioăng làm kín.

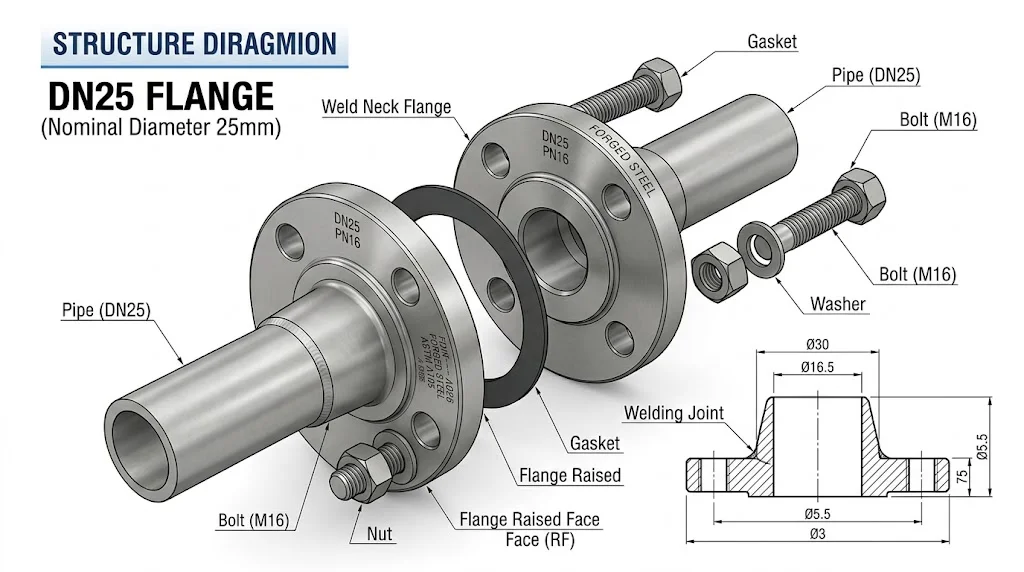

Cấu tạo và nguyên lý hoạt động

Một bộ kết nối mặt bích DN25 tiêu chuẩn bao gồm ba thành phần không thể tách rời:

• Mặt bích: Thân đĩa bằng kim loại hoặc nhựa, có lỗ trung tâm và các lỗ bu lông xung quanh.

• Lỗ bu lông: Được khoan theo tiêu chuẩn chính xác (DIN, JIS, hoặc ANSI).

• Gioăng (Gasket): Lớp đệm nằm giữa hai mặt bích để đảm bảo độ kín.

Nguyên lý hoạt động: Khi chúng ta thực hiện siết bu lông, lực siết sẽ ép chặt hai mặt bích lại với nhau, nén lớp gioăng đệm ở giữa. Gioăng sẽ biến dạng nhẹ để lấp đầy các khoảng hở siêu nhỏ trên bề mặt bích, tạo ra một mối nối kín khít tuyệt đối, ngăn chặn lưu chất rò rỉ ra ngoài.

Vì sao flange được ưu tiên sử dụng? Khác với phương pháp hàn chết, mặt bích cho phép tháo lắp cực kỳ linh hoạt. Điều này đặc biệt quan trọng đối với các hệ thống nhỏ cần vệ sinh thường xuyên hoặc thay thế thiết bị định kỳ. Bên cạnh đó, nhờ cấu tạo dày dặn, mặt bích có khả năng chịu áp suất và rung động tốt hơn hẳn so với các loại rắc co thông thường.

Phân tích chuyên sâu: Thông số và Phân loại Flange DN25

Việc nắm vững các biến thể của mặt bích DN25 giúp bạn tối ưu hóa công năng và chi phí cho hệ thống.

1. Các loại flange DN25 phổ biến trên thị trường

• Flange hàn cổ (Weld Neck): Có phần cổ dài để hàn đối đầu với ống. Loại này bền nhất, chịu được áp suất cao và nhiệt độ khắc nghiệt, thường dùng trong công nghiệp hóa chất hoặc dầu khí.

• Flange hàn trượt (Slip-on): Mặt bích trượt bên ngoài ống và hàn cả hai mặt. Đây là loại dễ lắp đặt nhất và giá thành hợp lý, phù hợp cho đa số các hệ thống nước và khí nén.

• Flange ren (Threaded): Sử dụng ren trong để kết nối với ống ren ngoài. Ưu điểm lớn nhất là không cần hàn, cực kỳ an toàn trong môi trường dễ cháy nổ.

• Flange mù (Blind): Dùng để bịt kín đầu ống chờ, giúp ngăn dòng chảy và tạo điểm kết thúc cho hệ thống.

2. Thông số kỹ thuật của flange 25 mm

Mỗi chiếc mặt bích DN25 sẽ đi kèm với một bộ thông số "bất di bất dịch":

• Kích thước danh nghĩa: DN25 (~1 inch).

• Đường kính ngoài (OD): Thường dao động từ 100mm đến 115mm tùy tiêu chuẩn.

• Số lỗ bu lông: Đa số các tiêu chuẩn cho DN25 sử dụng 4 lỗ bu lông.

• Cấp áp suất: Phổ biến nhất là PN10, PN16 (hệ DIN) hoặc 10K (hệ JIS).

3. Sự khác biệt giữa DN25 và 25mm thực tế

Đây là "cái bẫy" lớn nhất trong ngành nước. DN25 không có nghĩa là đường kính lỗ mặt bích là 25mm.

• DN25: Là ký hiệu danh định cho ống 1 inch. Đường kính ngoài của ống thép DN25 là 33.4mm. Do đó, lỗ trong của mặt bích DN25 sẽ phải lớn hơn 33.4mm một chút để luồn ống vào.

• 25mm thực tế: Nếu bạn mua một mặt bích có lỗ đúng 25mm, bạn sẽ không bao giờ lắp vừa vào ống DN25.

4. So sánh tiêu chuẩn DIN – JIS – ANSI

Việc lắp lẫn tiêu chuẩn là sai lầm phổ biến nhất. Dù cùng là mặt bích DN25 nhưng:

• DIN (Đức/Châu Âu): Khoảng cách tâm lỗ bu lông khác.

• JIS (Nhật Bản): Độ dày bích và đường kính vòng tròn bu lông khác.

• ANSI (Mỹ): Sử dụng hệ Class (Class 150, 300) với thông số hoàn toàn riêng biệt. Kết luận: Bạn không thể lắp một mặt bích JIS 10K vào một chiếc van tiêu chuẩn DIN PN16 dù chúng cùng kích cỡ DN25.

Ứng dụng thực tế và sai lầm thường gặp

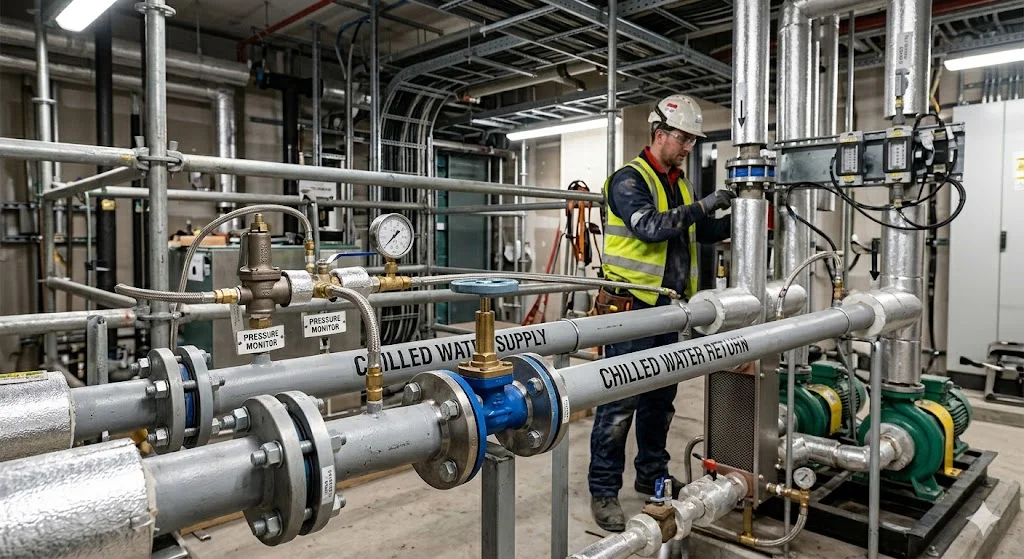

Hệ thống sử dụng flange 25 mm

Do kích thước nhỏ gọn nhưng chịu áp tốt, mặt bích DN25 được ứng dụng rộng rãi trong:

• Nước dân dụng & Tòa nhà: Các nhánh ống cấp nước chính cho căn hộ hoặc khu vực kỹ thuật.

• Hệ thống HVAC: Kết nối các thiết bị trao đổi nhiệt cỡ nhỏ, bơm tăng áp.

• Hệ thống máy móc: Đường dẫn dầu thủy lực, khí nén trong nhà máy sản xuất.

• Công nghiệp nhẹ: Dây chuyền chế biến thực phẩm, nước giải khát yêu cầu tháo lắp vệ sinh thường xuyên.

Những sai lầm "kinh điển" khi chọn mua

1. Nhầm lẫn hệ đo: Gọi là "bích 25" dẫn đến việc nhà cung cấp đưa loại bích nhựa 25mm (dành cho ống nhựa nhiệt lạnh) thay vì bích thép DN25.

2. Bỏ qua áp suất: Dùng bích PN10 cho hệ thống có áp suất đỉnh lên đến 15 bar, gây nguy cơ biến dạng bích và rò rỉ.

3. Dùng sai gioăng: Sử dụng gioăng cao su thường cho hệ thống hóa chất hoặc hơi nóng, khiến gioăng bị mủn và mất tác dụng làm kín sau thời gian ngắn.

Hướng dẫn lắp đặt flange DN25 đúng chuẩn kỹ thuật

Để có một mối nối mặt bích bền bỉ, hãy tuân thủ Checklist và các lưu ý sau:

Checklist chọn mua:

• [ ] Xác định chính xác là DN25 (ống 1 inch).

• [ ] Chọn tiêu chuẩn khớp với thiết bị (DIN, JIS, hay ANSI?).

• [ ] Xác định áp suất làm việc (PN10, PN16, 10K...).

• [ ] Chọn vật liệu phù hợp môi chất (Thép carbon mạ kẽm, Inox 304/316, hay nhựa PVC).

Lưu ý khi lắp đặt:

1. Căn chỉnh chính xác: Hai mặt bích phải đồng tâm và song song. Đừng bao giờ dùng lực siết bu lông để ép hai mặt bích bị lệch về phía nhau.

2. Siết bu lông đều lực: Sử dụng phương pháp siết đối xứng (hình sao). Với 4 lỗ bu lông, hãy siết theo thứ tự 1-3-2-4 để gioăng được ép đều.

3. Dùng gioăng đúng loại: Đảm bảo gioăng sạch sẽ, không bị rách trước khi đặt vào giữa hai mặt bích.

4. Kiểm tra rò rỉ: Sau khi lắp, hãy thử áp suất ở mức thấp trước khi tăng dần lên áp suất vận hành để kiểm tra các mối nối.

Câu hỏi thường gặp (FAQ)

1. Flange 25 mm có phải là DN25 không?

Đúng, trong đa số trường hợp kỹ thuật, khi nói flange 25mm người ta ám chỉ mặt bích DN25 dùng cho ống có đường kính ngoài khoảng 34mm.

2. DN25 là bao nhiêu inch?

DN25 tương đương với ống 1 inch. Đây là kích thước phổ biến cho các đường ống nhánh.

3. Có thể dùng chung mặt bích DIN và JIS không?

Không. Khoảng cách tâm lỗ bu lông của tiêu chuẩn DIN và JIS cho DN25 là khác nhau. Bạn sẽ không thể xỏ bu lông qua nếu lắp lẫn.

4. PN16 DN25 có phổ biến không?

Rất phổ biến. Đây là cấp áp suất "quốc dân" cho các hệ thống nước sạch và phòng cháy chữa cháy quy mô nhỏ.

5. Nên dùng bích thép hay bích inox cho DN25?

Nếu dẫn nước sạch hoặc khí nén thông thường, bích thép mạ kẽm là đủ. Nếu dùng cho thực phẩm, hóa chất hoặc ngoài trời vùng biển, inox là lựa chọn bắt buộc.

Kết luận

Việc lựa chọn flange 25 mm (DN25) đòi hỏi sự am hiểu nhất định về các tiêu chuẩn kỹ thuật để tránh những sai sót “sai một ly đi một dặm”. Một chiếc mặt bích đúng chuẩn không chỉ giúp quá trình thi công trơn tru mà còn bảo vệ hệ thống khỏi những rủi ro rò rỉ, cháy nổ trong tương lai.

Không chỉ dừng lại ở việc chọn đúng kích thước DN25, bạn cần đặc biệt chú ý đến cấp áp suất (PN10, PN16, Class 150…), vật liệu chế tạo (thép carbon, inox 304/316) và kiểu bề mặt làm kín (RF, FF). Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng chịu áp, độ kín và tuổi thọ của hệ thống. Một lựa chọn sai có thể không gây lỗi ngay lập tức, nhưng sẽ trở thành “điểm yếu” tiềm ẩn trong quá trình vận hành lâu dài.

Lời khuyên từ chuyên gia: Hãy luôn kiểm tra kỹ tiêu chuẩn (JIS, DIN hay ANSI) được ghi trên thân thiết bị trước khi đặt mua mặt bích. Sự đồng bộ không chỉ giúp lắp đặt dễ dàng mà còn đảm bảo lực siết bu lông phân bổ đều, tránh tình trạng lệch tâm và rò rỉ.

Ngoài ra, đừng bỏ qua các yếu tố thi công như chọn đúng loại gioăng, siết bu lông theo hình sao và kiểm tra lại sau khi vận hành thử. Đây là những bước nhỏ nhưng quyết định trực tiếp đến độ kín khít của toàn bộ mối nối.

Bạn đang phân vân không biết loại flange DN25 nào phù hợp nhất cho dự án của mình? Đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi. Chúng tôi sẽ tư vấn giúp bạn chọn đúng tiêu chuẩn, áp suất và vật liệu, đảm bảo hệ thống của bạn vận hành kín khít, an toàn và tiết kiệm chi phí nhất.
