Swing Check Valve Là Gì ?

Khi nhắc đến hệ thống đường ống inox, Swing check valve nổi bật với thiết kế đơn giản nhưng hiệu quả cao. Vậy tại sao nó lại được ưa chuộng trong ngành công nghiệp? Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về định nghĩa, cấu tạo, ưu nhược điểm cũng như so sánh với các loại van khác. Qua đó, bạn sẽ hiểu rõ hơn về vai trò quan trọng của van 1 chiều dạng đĩa trong hệ thống đường ống.

Định nghĩa và cấu tạo của swing check valve

Định nghĩa

Van một chiều dạng đĩa, là một loại van được thiết kế để cho phép dòng chảy đi qua chỉ theo một hướng và ngăn chặn dòng chảy ngược. Đặc điểm nổi bật của loại van này là sử dụng một đĩa xoay quanh một trục để đóng mở. Khi có dòng chảy, áp lực sẽ đẩy đĩa mở ra, cho phép chất lỏng hoặc khí đi qua. Ngược lại, khi dòng chảy ngừng hoặc có xu hướng chảy ngược, đĩa sẽ tự động đóng lại dưới tác động của trọng lực và áp lực ngược. Van một chiều dạng đĩa, hay còn gọi là van một chiều dạng đĩa xoay, là một thành phần quan trọng trong hệ thống dẫn dòng chất lỏng và khí.

Loại van này hoạt động bằng cách sử dụng một đĩa xoay quanh một trục cố định, cho phép nó chỉ mở theo một chiều nhất định và ngăn chặn dòng chảy theo chiều ngược lại mà không cần sự can thiệp của con người. Với thiết kế đơn giản và hiệu quả, van này thường được sử dụng rộng rãi trong các ứng dụng công nghiệp và dân dụng để bảo vệ thiết bị khỏi hư hỏng do hiện tượng sốc áp suất hoặc dòng chảy ngược, đồng thời giảm thiểu nguy cơ rò rỉ và giảm thiểu sự can thiệp trong quá trình vận hành.

Cấu tạo của swing check valve

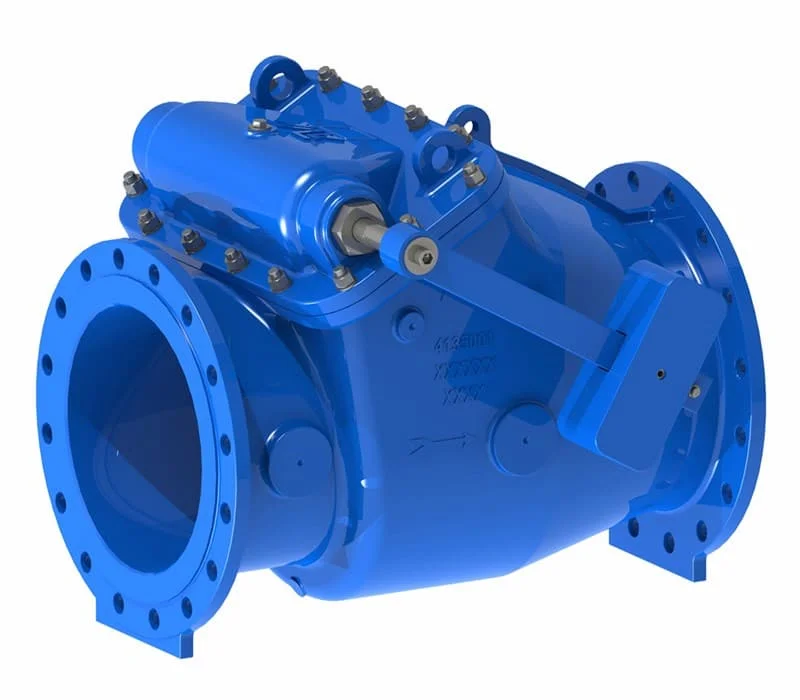

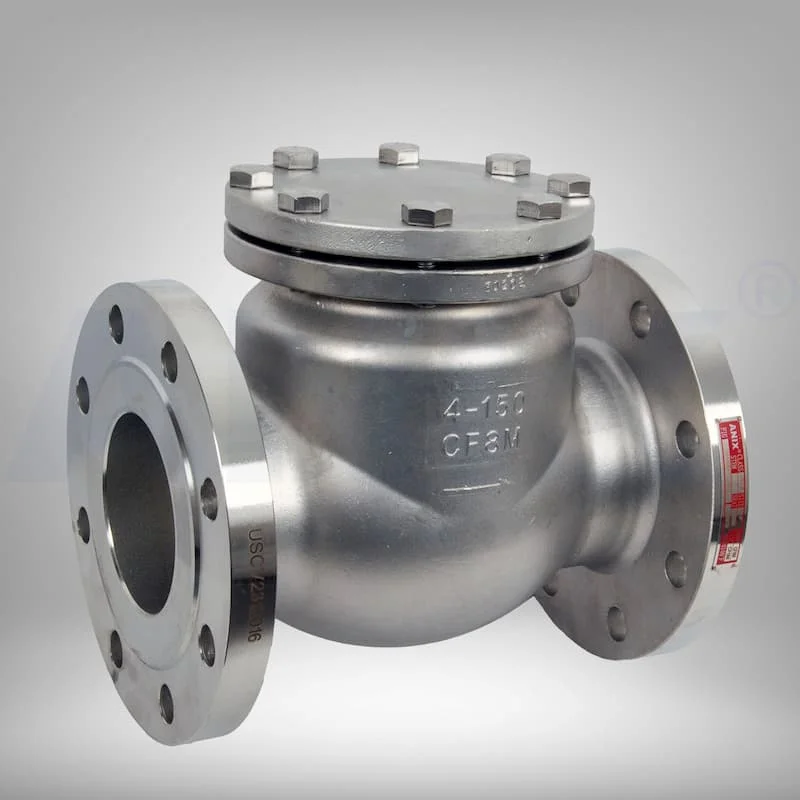

Van một chiều dạng đĩa thường được cấu tạo từ các vật liệu như inox, gang, thép không gỉ,... tùy thuộc vào ứng dụng cụ thể. Cấu trúc chính của van bao gồm thân van, nắp van, đĩa van và trục xoay. Thân van là phần vỏ bọc bên ngoài, bảo vệ các bộ phận bên trong khỏi tác động của môi trường. Đĩa van là bộ phận chính thực hiện chức năng đóng mở, được gắn vào trục xoay. Nắp van thường được thiết kế để dễ dàng tháo lắp, thuận tiện cho việc bảo trì và kiểm tra. Van một chiều dạng đĩa là một thiết bị quan trọng trong các hệ thống dẫn chất lỏng, với chức năng ngăn chặn dòng chảy ngược. Đặc điểm nổi bật của loại van này không chỉ nằm ở chất liệu chế tạo mà còn ở thiết kế thông minh và chức năng hoạt động hiệu quả.

Trục xoay là một thành phần không kém phần quan trọng giúp đĩa van có thể xoay quanh nó để thực hiện quy trình đóng mở. Nhờ vào cơ chế này, van đĩa có thể tự động đóng khi có dòng chảy ngược, ngăn cản hiệu quả các tác động không mong muốn lên hệ thống. Sự linh hoạt của trục xoay giúp van có thể đóng kín một cách nhanh chóng và chính xác, duy trì áp suất và bảo vệ thiết bị khỏi hư hại. Một yếu tố khác cần được lưu ý là khả năng chịu áp lực và nhiệt độ của van. Tùy thuộc vào vật liệu chế tạo, van có thể được sử dụng trong các môi trường khắc nghiệt mà vẫn đảm bảo hiệu suất hoạt động. Inox và thép không gỉ thường được lựa chọn cho các ứng dụng đòi hỏi độ bền cao và ít bị ăn mòn. Cuối cùng, kích thước và trọng lượng của van đĩa cũng được tối ưu hóa sao cho phù hợp với từng loại ứng dụng, từ các đường ống nhỏ đến các hệ thống công nghiệp lớn.

Ưu điểm và nhược điểm của swing check valve

Ưu điểm

Một trong những ưu điểm lớn nhất của van một chiều dạng đĩa là thiết kế đơn giản, dễ dàng lắp đặt và bảo trì. Khả năng hoạt động tự động mà không cần sự can thiệp của con người giúp giảm thiểu chi phí vận hành. Ngoài ra, van 1 chiều dạng đĩa có thể hoạt động hiệu quả trong các môi trường áp suất và nhiệt độ khác nhau, từ đó ứng dụng rộng rãi trong nhiều ngành công nghiệp như dầu khí, hóa chất, xử lý nước,… Một ưu điểm khác của van một chiều dạng đĩa là khả năng giảm thiểu tổn thất áp suất trong hệ thống đường ống. Nhờ thiết kế tối ưu, van giúp duy trì dòng chảy ổn định mà không gây ra hiện tượng sụt áp đáng kể, từ đó tối ưu hóa hiệu suất năng lượng và bảo vệ các thiết bị khác trong hệ thống. Hơn nữa, van được làm từ nhiều loại vật liệu khác nhau, bao gồm thép không gỉ, gang và đồng, giúp nâng cao độ bền và khả năng chống chịu ăn mòn trong các điều kiện làm việc khắc nghiệt. Chính vì sự đa dạng này, van một chiều dạng đĩa trở thành lựa chọn lý tưởng cho các hệ thống yêu cầu độ tin cậy và hiệu quả lâu dài.

Nhược điểm

Tuy nhiên, van một chiều dạng đĩa cũng có một số nhược điểm cần lưu ý. Đầu tiên, do sử dụng đĩa xoay, loại van này có thể gây ra hiện tượng búa nước khi đĩa đóng lại đột ngột. Điều này có thể gây hư hại cho hệ thống đường ống nếu không được kiểm soát tốt. Thứ hai, với các chất lỏng có độ nhớt cao, van một chiều dạng đĩa có thể gặp khó khăn trong việc đóng mở, ảnh hưởng đến hiệu suất làm việc. Ngoài những nhược điểm đã nêu, van một chiều dạng đĩa cũng có thể gặp vấn đề về độ kín. Khi van bị mài mòn theo thời gian hoặc khi lắp đặt không đúng cách, khả năng kín khít của bề mặt tiếp xúc giữa đĩa và ghế van có thể giảm, dẫn đến hiện tượng rò rỉ. Điều này đặc biệt đáng lo ngại trong các hệ thống yêu cầu độ kín cao.

Bên cạnh đó, van đĩa xoay có kích thước và trọng lượng lớn hơn một số loại van khác, dẫn đến việc lắp đặt và bảo trì có thể phức tạp hơn, đặc biệt trong không gian hẹp. Cuối cùng, do thiết kế và cơ chế hoạt động của van, có thể xảy ra hiện tượng mài mòn nhanh hơn tại các điểm xoay và khớp nối, yêu cầu bảo dưỡng định kỳ để đảm bảo hoạt động ổn định. Hãy liên hệ với chúng tôi để tìm hiểu thêm về các loại Van một chiều dạng đĩa phù hợp với nhu cầu của bạn. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao và dịch vụ tốt nhất để đáp ứng mọi yêu cầu của bạn trong lĩnh vực ống inox và van inox.

Phân biệt swing check valve với các loại van khác

So sánh với Lift Check Valve

Van 1 chiều dạng đĩa và Lift Check Valve đều là các loại van một chiều, nhưng chúng có cấu tạo và nguyên lý hoạt động khác nhau. Lift Check Valve sử dụng một đĩa di chuyển theo phương thẳng đứng để đóng mở, trong khi van 1 chiều dạng đĩa sử dụng đĩa xoay. Do đó, Lift Check Valve thường được sử dụng trong các hệ thống có áp suất cao hơn, nơi mà độ kín khít cần được đảm bảo tối đa. Ngược lại, van một chiều dạng đĩa thích hợp cho các ứng dụng có áp suất và tốc độ dòng chảy thấp hơn. Một trong những điểm khác biệt quan trọng giữa van một chiều dạng đĩa và Lift Check Valve là tốc độ phản ứng của chúng đối với thay đổi dòng chảy.

Lift Check Valve, với thiết kế di chuyển theo phương thẳng đứng, thường có tốc độ đóng mở nhanh hơn, giúp ngăn chặn hiệu quả dòng chảy ngược đáng kể trong các hệ thống có biến lưu lượng đột ngột. Trong khi đó, van 1 chiều dạng đĩa sử dụng cơ chế đĩa xoay quanh trục, cho phép dòng chảy nhẹ nhàng và liên tục, thích hợp hơn cho các hệ thống nơi mà sự giảm áp và chảy ngược có thể được điều chỉnh từ từ. Thêm vào đó, một yếu tố cần để ý khi lựa chọn giữa hai loại van này là yếu tố mài mòn. Lift Check Valve, do thiết kế đĩa di chuyển theo phương thẳng đứng, có thể chịu lực tác động mạnh mẽ từ dòng chảy, dẫn đến hiện tượng mài mòn nhiều hơn trên bề mặt tiếp xúc. Trong khi đó, van 1 chiều dạng đĩa thường có ít bộ phận chuyển động và có thể giảm thiểu mài mòn do dòng chảy di chuyển một cách tự do hơn, nhờ vậy giảm thiểu chi phí bảo trì và bảo dưỡng.

So sánh với Ball Check Valve

Ball Check Valve, hay van bi một chiều, sử dụng một quả bi để ngăn chặn dòng chảy ngược. So với van một chiều dạng đĩa, Ball Check Valve có thiết kế nhỏ gọn hơn, phù hợp cho các không gian hẹp. Tuy nhiên, van một chiều dạng đĩa lại có khả năng chịu áp lực tốt hơn và ít bị tắc nghẽn khi gặp các chất lỏng có cặn bẩn. Sự lựa chọn giữa hai loại van này phụ thuộc vào yêu cầu cụ thể của từng ứng dụng.

Qua bài viết này, chúng ta đã cùng tìm hiểu về van 1 chiều dạng đĩa và những đặc điểm nổi bật của nó. Với thiết kế đơn giản nhưng hiệu quả, van một chiều dạng đĩa đóng vai trò quan trọng trong việc bảo vệ hệ thống đường ống khỏi các sự cố dòng chảy ngược. Dù có một số nhược điểm nhất định, nhưng với sự phát triển của công nghệ, các vấn đề này đang dần được khắc phục. Hy vọng rằng, thông qua những thông tin trên, bạn đã có cái nhìn rõ hơn về van một chiều dạng đĩa và có thể lựa chọn loại van phù hợp nhất cho nhu cầu của mình. Đừng quên cân nhắc kỹ lưỡng các yếu tố kỹ thuật và điều kiện sử dụng để đảm bảo hiệu quả tối ưu.
