Fire sprinkler valves: "Trái tim" điều khiển dòng nước trong hệ thống PCCC

Trong lĩnh vực phòng cháy chữa cháy (PCCC), hệ thống sprinkler được coi là lớp bảo vệ đầu tiên và quan trọng nhất. Tuy nhiên, đã có không ít trường hợp đau lòng xảy ra khi hỏa hoạn bùng phát nhưng hệ thống sprinkler lại hoàn toàn "tê liệt".

Nguyên nhân cốt lõi không nằm ở việc thiếu nước, mà thường do việc lựa chọn sai loại van hoặc sử dụng các fire sprinkler valves không đạt chuẩn, không thể kích hoạt đúng thời điểm. Hậu quả của những sai lầm này là vô cùng khủng khiếp, gây thiệt hại nặng nề về tài sản và đe dọa trực tiếp đến tính mạng con người. Việc hiểu rõ về các loại fire sprinkler valves không chỉ giúp bạn xây dựng một hệ thống an toàn mà còn đảm bảo sự an tâm tuyệt đối cho mọi công trình.

Fire sprinkler valves là gì?

Fire sprinkler valves (van phun nước chữa cháy)  là danh mục các loại van chuyên dụng được lắp đặt trong hệ thống chữa cháy tự động bằng nước (Sprinkler). Chúng đóng vai trò là các trạm điều khiển trung tâm, chịu trách nhiệm kiểm soát, kích hoạt và điều hướng dòng nước từ nguồn cấp đến các đầu phun khi có tín hiệu hỏa hoạn.

Khác với các loại van công nghiệp thông thường, van phun nước chữa cháy phải tuân thủ các quy trình kiểm định khắt khe và các tiêu chuẩn quốc tế về an toàn cháy nổ. Chức năng của chúng không chỉ đơn thuần là đóng/mở mà còn phải tích hợp khả năng báo động, ngăn dòng chảy ngược và duy trì áp suất ổn định cho toàn bộ mạng lưới đường ống chữa cháy.

Nguyên lý hoạt động của hệ sprinkler và vai trò của van

Để hiểu tại sao van phun nước chữa cháy lại quan trọng, chúng ta cần nhìn vào quy trình phản ứng của hệ thống khi có sự cố:

1. Kích hoạt đầu phun: Khi đám cháy xảy ra, nhiệt độ tăng cao làm vỡ bóng thủy tinh hoặc nóng chảy chốt giữ tại đầu sprinkler.

2. Giải phóng áp suất: Nước (hoặc khí) trong đường ống được giải phóng qua đầu phun.

3. Vận hành van: Sự sụt giảm áp suất này khiến các van phun nước chữa cháy (như van báo động hoặc van tràn) mở ra, cho phép nước từ bể chứa chảy vào hệ thống.

4. Phát tín hiệu: Đồng thời, dòng nước đi qua van sẽ kích hoạt chuông báo động cơ học (water motor gong) hoặc rơ-le áp suất để gửi tín hiệu về trung tâm điều khiển báo cháy.

Insight: Van quyết định hệ thống có "thức giấc" đúng lúc hay không. Nếu van bị kẹt hoặc lắp đặt sai loại, dù đầu sprinkler có vỡ, nước cũng không thể tiếp cận được đám cháy.

Phân tích chuyên sâu các loại van phun nước chữa cháy phổ biến

Mỗi hệ thống PCCC có đặc thù riêng, do đó các loại van phun nước chữa cháy cũng được thiết kế để phục vụ những mục đích chuyên biệt:

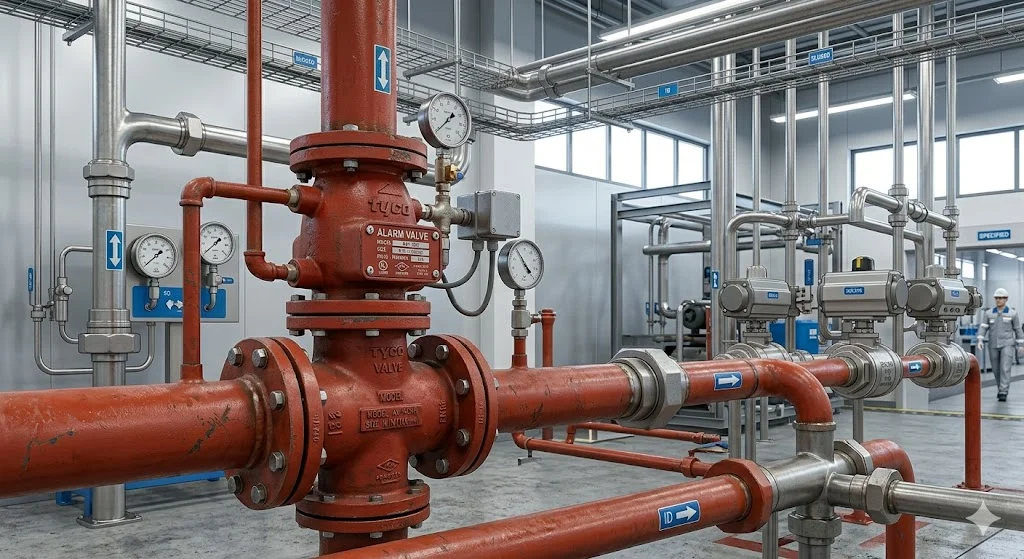

1. Alarm Valve (Van báo động)

Đây là loại van phổ biến nhất trong hệ thống sprinkler ướt (Wet pipe system).

• Chức năng: Ngăn nước chảy ngược và kích hoạt báo động khi có dòng chảy đi qua.

• Cơ chế: Khi một đầu phun mở, chùm van bên trong nâng lên, cho phép nước chảy vào buồng báo động để rung chuông nước.

2. Check Valve (Van một chiều)

Trong hệ thống PCCC, van một chiều đảm bảo nước chỉ đi từ nguồn cấp vào mạng lưới đường ống chữa cháy và không bị dội ngược lại khi áp suất nguồn cấp giảm hoặc khi bơm chữa cháy dừng.

3. Deluge Valve (Van tràn)

• Ứng dụng: Dùng cho hệ thống tràn (Deluge system) tại các khu vực nguy cơ cháy nổ cao như kho hóa chất, bồn chứa xăng dầu.

• Đặc điểm: Toàn bộ các đầu phun trong hệ thống này đều ở trạng thái mở. Khi van tràn kích hoạt, nước sẽ phun ra đồng loạt tại tất cả các đầu phun để dập tắt đám cháy ngay lập tức.

4. Dry Pipe Valve (Van hệ khô)

Được sử dụng ở những nơi có nhiệt độ thấp (dễ gây đóng băng nước trong ống). Van này ngăn cách giữa nước (ở phía nguồn) và khí nén (trong đường ống phía đầu phun). Chỉ khi khí nén thoát hết ra ngoài do đầu phun vỡ, van mới mở cho nước tràn vào.

5. Pre-action Valve (Van tiền tác động)

Sự kết hợp giữa hệ thống báo cháy tự động và sprinkler. Van chỉ mở khi có đồng thời hai tín hiệu: đầu phun vỡ và cảm biến khói/nhiệt báo về. Điều này giúp tránh việc kích hoạt sai gây hỏng hóc tài sản trong các khu vực nhạy cảm như phòng máy chủ hay thư viện.

Thông số kỹ thuật quan trọng của van phun nước chữa cháy

Khi xem xét báo giá hoặc tài liệu kỹ thuật của van phun nước chữa cháy, các chuyên gia đặc biệt lưu ý đến 3 yếu tố:

1. Tiêu chuẩn UL Listed và FM Approved: Đây là "giấy thông hành" bắt buộc. Tại Việt Nam, các thiết bị không có chứng nhận UL/FM hoặc tương đương sẽ gặp khó khăn rất lớn trong quá trình nghiệm thu PCCC.

2. Áp suất làm việc (Working Pressure): Thông thường là 175 PSI ($12$ bar) hoặc 300 PSI ($20$ bar). Việc chọn van có áp suất thấp hơn áp suất hoạt động của bơm chữa cháy có thể dẫn đến nổ thân van.

3. Vật liệu: Thân van thường làm bằng gang cầu (Ductile Iron) để chịu lực va đập thủy lực tốt hơn so với gang xám thông thường.

Giải thích: Việc chọn sai kích thước (DN) hoặc tiêu chuẩn ren/bích sẽ khiến việc lắp đặt không kín khít, gây rò rỉ và sụt áp hệ thống liên tục.

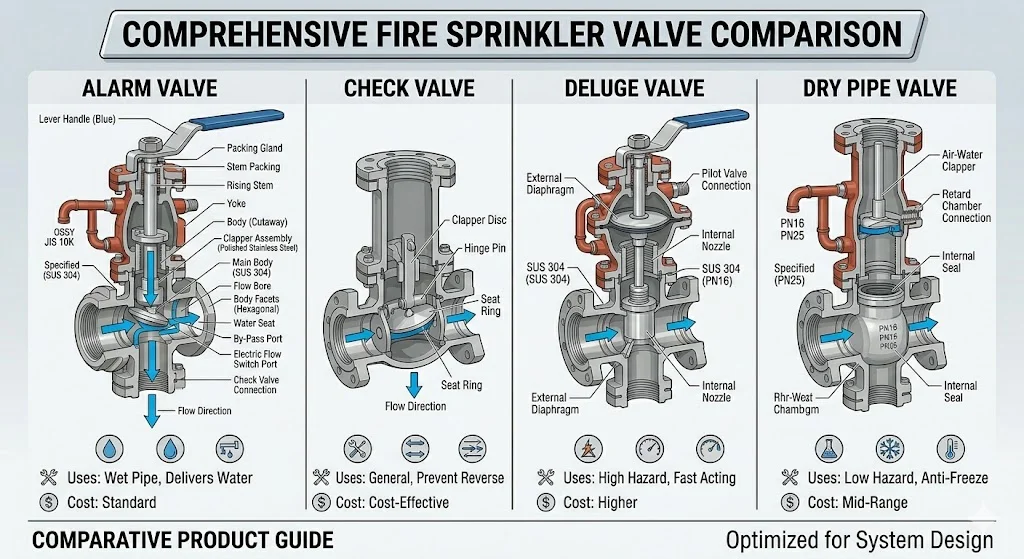

So sánh các loại van sprinkler phổ biến

Insight: Không có loại van nào là "tốt nhất" một cách tuyệt đối. Sự lựa chọn hoàn hảo phụ thuộc vào môi trường lắp đặt và đặc tính cháy của vật liệu trong công trình.

Tại sao phải chọn đúng fire sprinkler valves?

Việc đầu tư đúng loại van phun nước chữa cháy chính hãng và phù hợp mang lại lợi ích thiết thực:

• Đảm bảo phản ứng tức thì: Giảm thiểu thời gian "vàng" từ khi phát hiện cháy đến khi nước được phun ra.

• Tuân thủ pháp luật: Đáp ứng các tiêu chuẩn khắt khe của NFPA (Hiệp hội PCCC Hoa Kỳ) và các quy định PCCC hiện hành tại Việt Nam để nghiệm thu dự án.

• Tiết kiệm chi phí vận hành: Van đạt chuẩn giúp giảm thiểu các ca báo động giả, tránh gây hoảng loạn và hư hỏng nội thất do nước tràn vào khi không có hỏa hoạn.

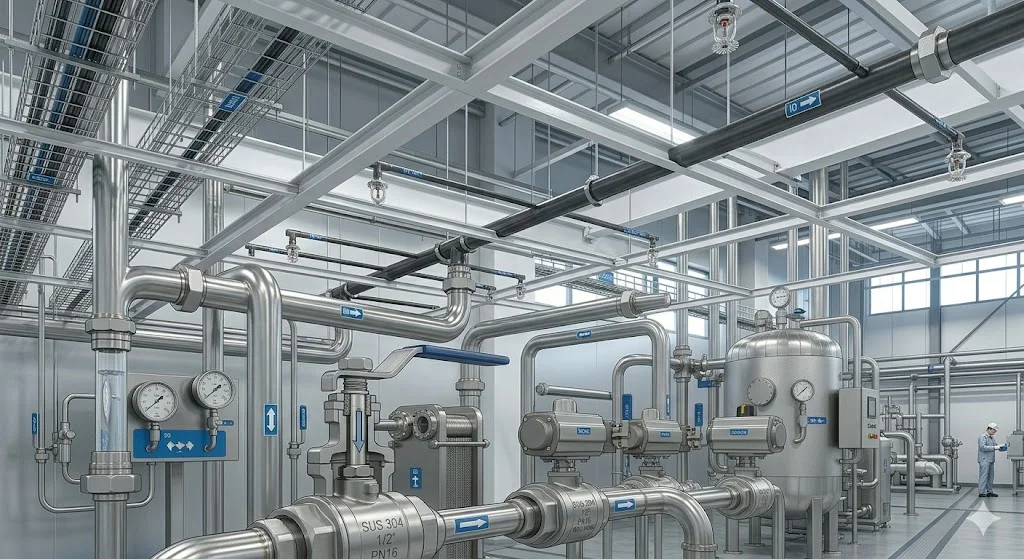

Ứng dụng thực tế của van phun nước chữa cháy

Hệ thống van này là thành phần không thể thiếu tại:

• Tòa nhà cao tầng & Chung cư: Chủ yếu dùng Alarm Valve cho hệ thống ướt.

• Trung tâm dữ liệu (Data Center): Ưu tiên Pre-action Valve để bảo vệ thiết bị điện tử.

• Kho bãi & Nhà xưởng: Tùy vào loại hàng hóa mà chọn Deluge Valve hoặc Alarm Valve.

• Hầm gửi xe: Thường sử dụng hệ thống khô nếu khu vực có khả năng nhiệt độ xuống thấp.

Sai lầm thường gặp khi lựa chọn và lắp đặt

1. Ham rẻ chọn van không chứng chỉ: Các loại van trôi nổi thường có gioăng cao su kém chất lượng, dễ bị mục nát gây rò rỉ hoặc dính chặt vào thân van khiến van không thể mở khi cháy.

2. Lắp sai chiều dòng chảy: Đây là lỗi sơ đẳng nhưng cực kỳ nguy hiểm, khiến nước bị chặn hoàn toàn ngay tại van điều khiển.

3. Bỏ qua bảo trì định kỳ: Các van phun nước chữa cháy nằm yên trong nhiều năm có thể bị đóng cặn vôi hoặc rỉ sét, làm mất khả năng vận hành tự động.

Checklist chọn và bảo trì fire sprinkler valves chuẩn NFPA

Checklist chọn mua:

• [ ] Hệ thống sprinkler là loại gì (Ướt, Khô, Tràn hay Tiền tác động)?

• [ ] Van đã có chứng nhận UL Listed và FM Approved chưa?

• [ ] Kích thước DN của van có khớp với đường ống chính không?

• [ ] Áp suất tối đa của hệ thống là bao nhiêu?

Hướng dẫn bảo trì:

• Kiểm tra hàng tuần/tháng: Quan sát đồng hồ áp suất và trạng thái đóng/mở của các van chặn (Butterfly/Gate Valve) đi kèm.

• Thử nghiệm định kỳ (Flow Test): Mở van xả thử (Inspector's Test Connection) để kiểm tra xem van báo động có kích hoạt chuông nước hay không.

• Bảo trì 5 năm: Theo NFPA 25, cần kiểm tra toàn bộ cấu tạo bên trong của fire sprinkler valves để thay thế các bộ phận hao mòn.

Giải đáp thắc mắc (FAQ)

1. Fire sprinkler valves là gì?

Đó là tập hợp các loại van điều khiển dòng nước trong hệ thống chữa cháy sprinkler, bao gồm van báo động, van tràn, van một chiều...

2. Tại sao van sprinkler lại cần chứng chỉ UL/FM?

UL và FM là hai tổ chức kiểm định an toàn hàng đầu thế giới. Chứng chỉ này đảm bảo van sẽ hoạt động ổn định trong các điều kiện khắc nghiệt của đám cháy.

3. Sự khác nhau giữa Alarm Valve và Deluge Valve?

Alarm Valve dùng cho hệ thống đầu phun kín (vỡ từng đầu), còn Deluge Valve dùng cho hệ thống đầu phun hở (phun đồng loạt).

4. Bao lâu thì nên test hệ thống van này?

Nên kiểm tra trực quan hàng tuần và thực hiện các bài kiểm tra vận hành (Flow test) ít nhất mỗi 6 tháng một lần.

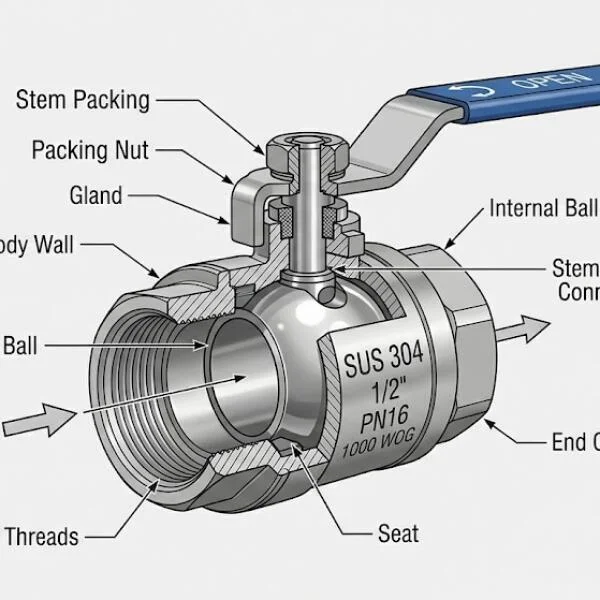

5. Có thể dùng van bi thông thường thay cho van sprinkler không?

Tuyệt đối không. Van dùng trong PCCC phải có cơ chế báo động và chịu được hiện tượng búa nước cực lớn, điều mà các loại van thông thường không đáp ứng được.

Kết luận

Bên cạnh đó, việc tuân thủ nghiêm ngặt quy trình kiểm tra định kỳ theo tiêu chuẩn NFPA 25 sẽ giúp phát hiện sớm các dấu hiệu tích tụ cặn vôi hay sự xuống cấp của gioăng cao su trong lòng van. Một hệ thống PCCC dù hiện đại đến đâu cũng sẽ trở nên vô nghĩa nếu các fire sprinkler valves bị kẹt hoặc không thể kích hoạt do thiếu sự bảo dưỡng chuyên sâu.

Vì vậy, đừng coi chi phí cho các loại van đạt chuẩn UL/FM là một gánh nặng tài chính, mà hãy xem đó là "bảo hiểm" cốt lõi cho sự tồn vong của doanh nghiệp. Đầu tư vào chất lượng thiết bị chính là cách bạn thể hiện trách nhiệm cao nhất với tài sản, công trình và quan trọng hơn cả là sự an toàn của mỗi con người đang hiện diện bên trong không gian đó. Hãy để công nghệ PCCC tiên tiến trở thành lá chắn vững chắc, luôn sẵn sàng ứng phó trong mọi tình huống khẩn cấp nhất, hãy thể hiện trách nhiệm cao nhất với tài sản.

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về fire sprinkler valves!
