Stem valve là gì? Vai trò của trục van trong vận hành và tuổi thọ hệ thống

Khi tìm hiểu về cấu tạo của các loại van công nghiệp, bạn sẽ thường xuyên bắt gặp thông số kỹ thuật liên quan đến stem. Tuy nhiên, đối với những người không chuyên, thuật ngữ này thường gây bối rối, dẫn đến việc chọn sai loại cấu trúc van cho dự án.

Hệ quả của việc không hiểu rõ về stem valve không chỉ dừng lại ở việc lắp đặt khó khăn mà còn tiềm ẩn rủi ro rò rỉ lưu chất, kẹt trục hoặc hỏng hóc hoàn toàn cơ cấu điều khiển. Việc hiểu đúng về trục van (stem) chính là chìa khóa để bạn chọn được loại van có tuổi thọ cao, vận hành êm ái và đảm bảo an toàn tuyệt đối cho hệ thống áp lực.

Stem valve là gì?

Trong ngành van công nghiệp, stem (hay còn gọi là trục van) là bộ phận cơ khí đóng vai trò truyền chuyển động điều khiển từ tay quay, tay gạt hoặc bộ truyền động (actuator) xuống cơ cấu đóng mở trực tiếp bên trong lòng van (như đĩa van, bi van hoặc nút van).

Thực tế, trục van không phải là tên của một loại van riêng biệt mà là một thành phần cốt lõi trong hầu hết các loại van. Có thể ví stem như "xương sống" của một chiếc van; nếu không có trục truyền động, việc đóng mở dòng chảy từ bên ngoài sẽ không thể thực hiện được. Hiểu rõ cấu trúc trục giúp kỹ sư đánh giá được độ bền cơ học và khả năng chịu tải của van dưới áp lực cao.

Nguyên lý hoạt động của stem trong valve

Nguyên lý hoạt động của stem dựa trên sự chuyển hóa lực tác động từ bên ngoài thành chuyển động cơ học bên trong. Tùy thuộc vào loại van, stem sẽ thực hiện các kiểu chuyển động khác nhau:

• Chuyển động tịnh tiến (Linear): Trong các loại van cửa (gate valve) hoặc van cầu (globe valve), khi bạn xoay tay quay, stem sẽ di chuyển lên hoặc xuống theo chiều thẳng đứng để nâng đĩa van ra khỏi bệ hoặc ép chặt xuống để ngắt dòng chảy.

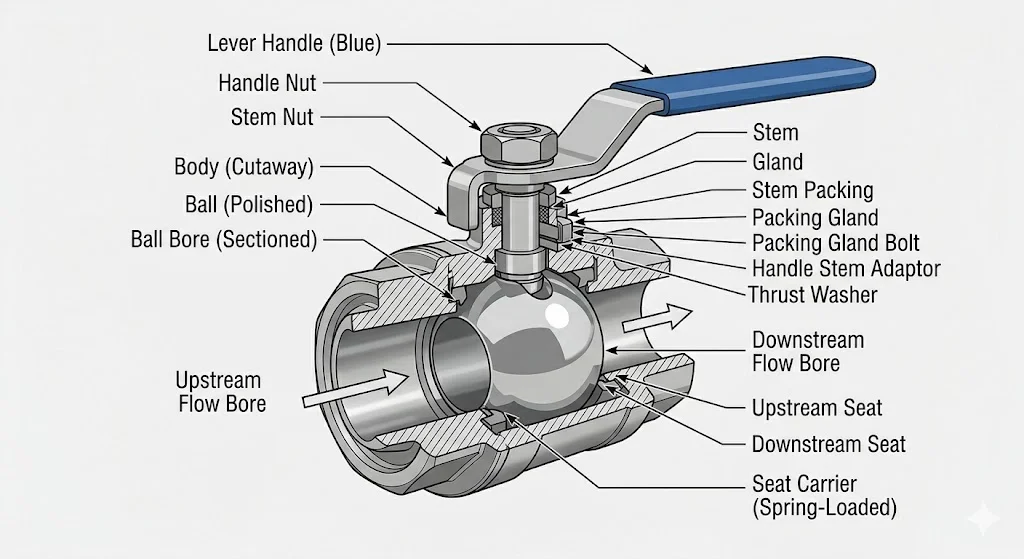

• Chuyển động xoay (Quarter-turn): Trong van bi (ball valve) hoặc van bướm (butterfly valve), stem không di chuyển lên xuống mà xoay một góc $90^{\circ}$ quanh trục của nó để điều hướng bi hoặc đĩa bướm.

Insight: Hiệu quả vận hành của trục van phụ thuộc rất nhiều vào độ nhẵn bề mặt và độ thẳng của trục. Một trục van bị cong dù chỉ vài milimet cũng có thể làm hỏng toàn bộ hệ thống gioăng làm kín.

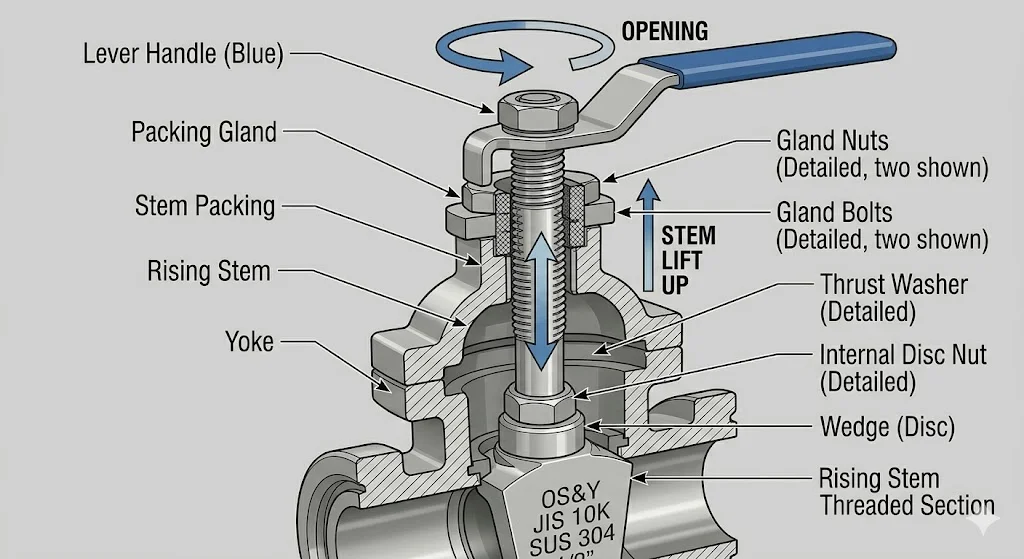

Phân tích cấu tạo chuyên sâu của stem (trục van)

Mặc dù trông chỉ như một thanh kim loại đơn giản, nhưng cấu tạo của trục van bao gồm nhiều chi tiết kỹ thuật phức tạp để đảm bảo vừa truyền lực tốt, vừa kín khít:

1. Thân trục (Stem shaft): Phần thân chính chịu lực xoắn và lực kéo/nén.

2. Phần ren (Threaded area): Thường nằm ở phần trên của trục, giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến (đối với van rising stem).

3. Hệ thống làm kín (Packing): Các vòng đệm quấn quanh trục để ngăn lưu chất rò rỉ ra ngoài dọc theo thân trục.

4. Cổ ép (Gland): Bộ phận ép chặt packing vào trục van, đảm bảo độ kín khi van vận hành.

Giải thích: Packing là điểm yếu nhất trong cấu tạo trục van nơi thường xuyên xảy ra rò rỉ. Một trục van có độ bóng cao sẽ giúp giảm ma sát, từ đó kéo dài tuổi thọ cho lớp packing này.

Phân loại stem trong valve phổ biến

Dựa vào cách thức di chuyển và vị trí của ren, người ta chia làm hai loại phổ biến nhất:

1. Rising stem (Trục nổi)

Đây là loại trục di chuyển lên trên và lồi ra ngoài khi van mở.

• Ưu điểm: Người vận hành chỉ cần nhìn từ xa là biết van đang đóng hay mở dựa vào chiều dài phần trục lồi ra. Ren trục nằm ngoài nên dễ dàng bảo trì và bôi trơn.

• Nhược điểm: Cần không gian phía trên đủ rộng để trục có thể nhô lên.

2. Non-rising stem (Trục chìm)

Trục van không thay đổi chiều cao khi vận hành. Thay vào đó, đĩa van có ren bên trong sẽ di chuyển dọc theo trục khi trục xoay.

• Ưu điểm: Cực kỳ tiết kiệm không gian, phù hợp cho các khu vực chật hẹp, lắp âm tường hoặc hệ thống ngầm.

• Nhược điểm: Khó nhận biết trạng thái van nếu không có bộ chỉ báo (indicator). Ren trục tiếp xúc trực tiếp với lưu chất nên dễ bị ăn mòn hoặc kẹt nếu lưu chất có cặn bẩn.

Thông số kỹ thuật của trục van bạn cần quan tâm

Khi lựa chọn van dựa trên thông số trục, hãy lưu ý các yếu tố sau:

• Vật liệu: Inox 304, 316 hoặc thép rèn (forged steel). Tại sao quan trọng? Trục van là nơi tiếp xúc với áp lực và ma sát liên tục. Vật liệu kém chất lượng sẽ dẫn đến hiện tượng "vặn xoắn" hoặc gãy trục dưới áp suất lớn.

• Tiêu chuẩn ren: Đảm bảo ren trên trục khớp hoàn toàn với đai ốc tay quay (yoke nut).

• Độ hoàn thiện bề mặt: Thường được mài bóng để giảm thiểu mài mòn gioăng làm kín.

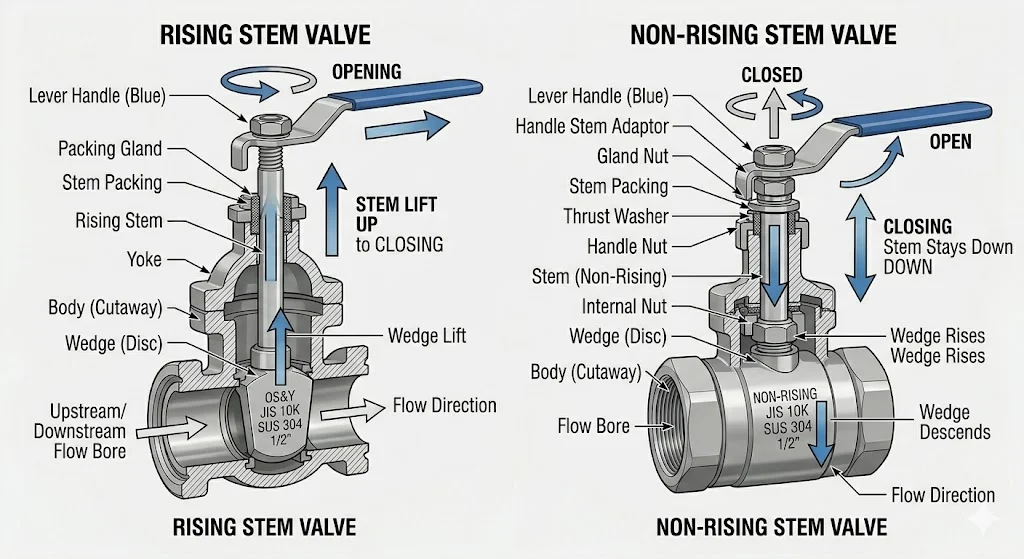

So sánh Rising Stem vs Non-rising Stem

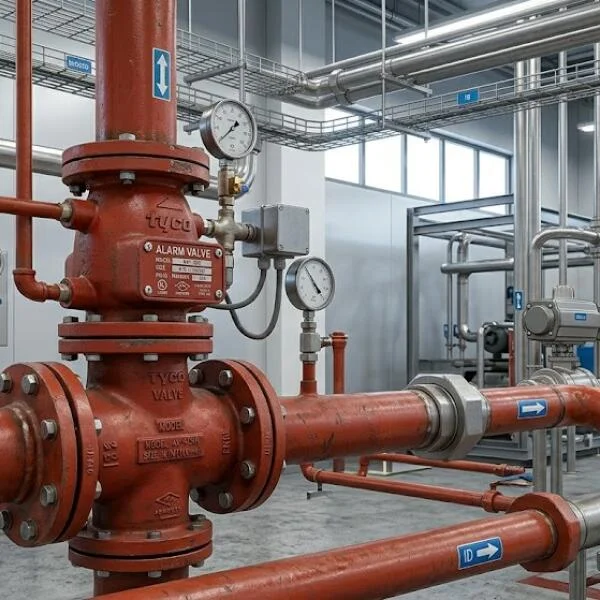

Insight: Trong các hệ thống phòng cháy chữa cháy hoặc xử lý nước thải, trục van loại trục nổi (OS&Y) thường được ưu tiên để kiểm soát trạng thái van nhanh chóng bằng mắt thường.

Vai trò của stem trong độ kín và tuổi thọ van

Trục van không chỉ truyền lực mà còn là ranh giới giữa bên trong và bên ngoài van. 80% sự cố rò rỉ của van công nghiệp xuất phát từ vị trí cổ trục.

1. Truyền lực chính xác: Stem giúp đĩa van áp sát vào ghế van (seat) với lực ép đều, đảm bảo ngắt dòng chảy hoàn toàn.

2. Giữ Alignment: Trục van giúp đĩa van luôn đi đúng quỹ đạo, không bị lệch khi đối mặt với dòng chảy có vận tốc lớn.

3. Chống rò rỉ: Sự kết hợp giữa bề mặt trục mịn màng và hệ thống packing chất lượng cao là yếu tố quyết định độ kín của thiết bị.

Ứng dụng thực tế và sai lầm thường gặp

Trục van hiện diện trong hầu hết các loại van từ dân dụng đến công nghiệp nặng:

• Gate Valve (Van cửa): Thường dùng trục nổi cho các đường ống lộ thiên và trục chìm cho hệ thống cấp thoát nước ngầm.

• Globe Valve (Van cầu): Luôn cần trục vững chắc để ép đĩa van chống lại áp lực ngược của dòng chảy.

• Ball/Butterfly Valve: Trục xoay đóng vai trò kết nối trực tiếp với bộ điều khiển điện hoặc khí nén.

Sai lầm phổ biến khi chọn van:

Nhiều khách hàng chỉ quan tâm đến vật liệu thân van (như gang hay inox) mà bỏ quên vật liệu của trục van. Một chiếc van thân inox nhưng trục bằng thép thường sẽ nhanh chóng bị gỉ sét, gây kẹt van và buộc phải thay thế toàn bộ chỉ sau một thời gian ngắn sử dụng.

Checklist chọn valve theo cấu tạo stem

Để đảm bảo hệ thống vận hành bền bỉ, hãy kiểm tra danh sách sau:

• [ ] Xác định không gian lắp đặt có đủ cho loại trục nổi (Rising stem) không?

• [ ] Vật liệu trục có chống được ăn mòn của lưu chất không? (Ví dụ: Inox 316 cho nước biển).

• [ ] Loại packing làm kín là gì? Có chịu được nhiệt độ của hệ thống không?

• [ ] Ren trục có được bảo vệ bởi nắp chụp hoặc được bôi trơn đầy đủ không?

Giải đáp thắc mắc (FAQ)

1. Stem valve là gì?

Thực chất là trục của van, bộ phận trung gian truyền lực điều khiển từ bên ngoài vào cơ cấu đóng mở bên trong.

2. Tại sao trục van lại bị gãy?

Thường do vận hành quá lực (dùng ống nối để tăng lực đòn bẩy khi van bị kẹt) hoặc do trục bị ăn mòn lâu ngày làm yếu kết cấu.

3. Làm sao để bảo trì trục van hiệu quả?

Bôi trơn định kỳ phần ren lộ thiên (với loại trục nổi) và thường xuyên kiểm tra độ kín tại cổ trục để siết lại gland kịp thời.

4. Có thể thay thế trục van khi hỏng không?

Có, nhưng thường chi phí gia công và thay thế trục rất cao, đôi khi gần bằng mua van mới đối với các size nhỏ.

5. Rising stem có tốt hơn Non-rising stem không?

Không có cái nào tốt hơn tuyệt đối, chỉ có cái nào phù hợp hơn. Trục nổi tốt cho bảo trì và giám sát, trục chìm tốt cho không gian hẹp.

Kết luận

Trục van (stem valve) tuy là bộ phận nhỏ nhưng lại nắm giữ vai trò "huyết mạch" trong việc điều khiển và đảm bảo an toàn cho hệ thống đường ống. Một lựa chọn đúng đắn về loại trục và vật liệu không chỉ giúp bạn vận hành nhẹ nhàng mà còn tiết kiệm hàng triệu đồng chi phí bảo trì, thay thế sau này.

Hãy chú trọng vào thông số trục van ngay từ bước thiết kế dự án để đảm bảo hệ thống của bạn hoạt động bền bỉ và hiệu quả nhất!
