Ball valve SUS 304: Giải pháp chống ăn mòn và tối ưu vận hành hệ thống

Trong vận hành các hệ thống đường ống công nghiệp, không ít nhà quản lý kỹ thuật đau đầu khi đối mặt với tình trạng van bị rỉ sét lớp vỏ, kẹt bi hay rò rỉ lưu chất chỉ sau vài tháng lắp đặt. Những sự cố này không chỉ gây thất thoát tài nguyên mà còn làm gián đoạn toàn bộ dây chuyền sản xuất, kéo theo chi phí thay thế và bảo trì vô cùng đắt đỏ.

Nguyên nhân cốt lõi thường nằm ở việc lựa chọn sai vật liệu, phổ biến nhất là dùng nhầm inox 201 hoặc thép mạ trong môi trường có độ ẩm cao. Chính vì vậy, ball valve SUS 304 (van bi inox 304) nổi lên như một giải pháp "quốc dân" nhờ sự cân bằng hoàn hảo giữa khả năng chống ăn mòn và chi phí đầu tư. Tuy nhiên, để khai thác tối đa giá trị của thiết bị, bạn cần hiểu rõ đặc tính kỹ thuật và giới hạn vận hành của loại van này.

Ball valve SUS 304 là gì?

Ball valve SUS 304 là dòng van bi cao cấp được chế tạo chủ yếu từ inox 304 (thép không gỉ mác SUS 304). Đây là thiết bị cơ khí sử dụng một viên bi có lỗ xuyên tâm để kiểm soát việc đóng hoặc mở dòng chảy lưu chất trên đường ống thông qua thao tác xoay trục 90 độ.

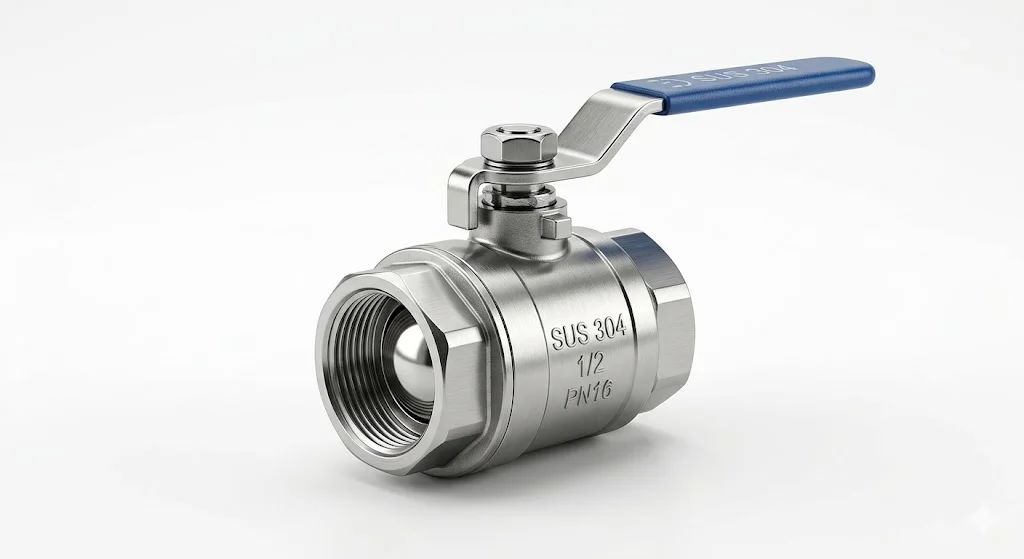

Đặc điểm nhận dạng của van bi inox 304 chính là bề mặt sáng bóng, không bị oxy hóa bởi môi trường không khí thông thường. Với thành phần chứa tối thiểu 18% Crom và 8% Niken, loại van này sở hữu khả năng kháng ăn mòn vượt trội, độ bền cơ học cao và đặc biệt an toàn khi sử dụng trong các hệ thống nước sạch, thực phẩm hay dược phẩm.

Nguyên lý hoạt động của van bi inox

Cơ chế vận hành của ball valve SUS 304 dựa trên chuyển động quay của viên bi rỗng (ball) nằm trong lòng thân van. Viên bi này được kết nối với tay gạt thông qua một trục van (stem).

• Trạng thái đóng: Khi tay gạt nằm vuông góc với đường ống, lỗ xuyên tâm của bi bị xoay lệch đi, chặn hoàn toàn dòng lưu chất.

• Trạng thái mở: Khi tay gạt song song với đường ống (xoay đúng 90 độ), lỗ xuyên tâm trùng khít với lòng ống, cho phép dòng chảy đi qua với lưu lượng tối đa.

Insight chuyên gia: Ưu điểm lớn nhất khiến van bi inox được ưu chuộng hơn van cổng hay van cầu trong các size nhỏ chính là khả năng đóng mở cực nhanh và ít gây tổn thất áp suất. Khi mở hoàn toàn, diện tích lưu thông gần như bằng với đường kính lòng ống, giúp giảm thiểu ma sát dòng chảy.

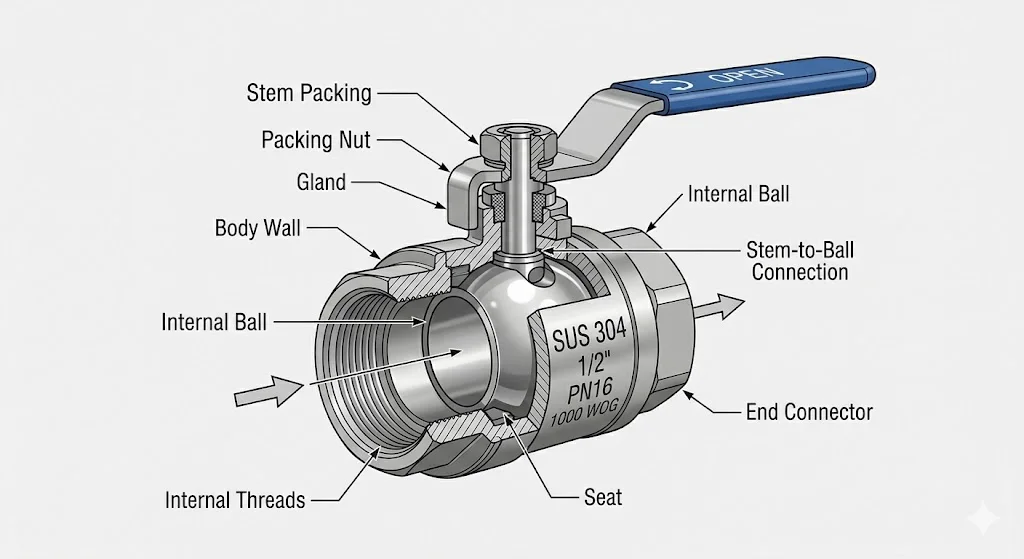

Phân tích cấu tạo ball valve SUS 304

Một chiếc ball valve SUS 304 tiêu chuẩn được cấu thành từ các bộ phận chính với độ chính xác cơ khí cao:

1. Thân van (Body): Đúc từ inox 304 nguyên khối hoặc lắp ghép, chịu lực và chống ăn mòn từ bên ngoài.

2. Bi van (Ball): Trái tim của van, có thể là dạng bi đặc (solid) hoặc bi rỗng (hollow). Bề mặt bi được mài nhẵn để giảm ma sát khi tiếp xúc với gioăng.

3. Seat (Gioăng làm kín): Thường làm từ PTFE (Teflon). Đây là bộ phận quan trọng nhất giúp van đạt độ kín tuyệt đối ($100\%$) khi đóng.

4. Trục van (Stem): Truyền lực từ bộ phận điều khiển xuống bi van, cũng được làm từ inox 304 để tránh gãy rụng do rỉ sét.

5. Bộ điều khiển: Thường là tay gạt (manual), nhưng có thể thay thế bằng bộ điều khiển điện hoặc khí nén cho các hệ thống tự động hóa.

Giải thích: Gioăng PTFE quyết định nhiệt độ vận hành tối đa của van, trong khi mác thép SUS 304 quyết định môi trường hóa chất mà van có thể chịu được.

Phân loại van bi inox 304 phổ biến

Dựa vào yêu cầu kỹ thuật của hệ thống, van bi SUS 304 được chia thành nhiều dòng khác nhau:

1. Theo kiểu kết nối

• Nối ren (Threaded): Phổ biến nhất trong dân dụng và các ống size nhỏ (DN15 - DN50). Dễ lắp đặt và thay thế.

• Nối mặt bích (Flanged): Dùng trong công nghiệp cho các size lớn (DN50 trở lên), chịu được rung động và áp suất cao.

• Nối hàn (Welded): Dùng cho các hệ thống yêu cầu độ kín tuyệt đối, không được phép rò rỉ tại mối nối.

2. Theo cấu trúc thân van

• 1-piece (1 mảnh): Thân đúc liền, giá rẻ nhưng lỗ chảy nhỏ (Reduced port), khó sửa chữa.

• 2-piece (2 mảnh): Loại thông dụng nhất, cân bằng giữa hiệu suất và giá thành.

• 3-piece (3 mảnh): Cấu trúc cao cấp. Insight: Ưu điểm của loại này là bạn có thể tháo phần thân giữa để thay thế gioăng mà không cần tháo hai đầu nối khỏi ống, cực kỳ tiện lợi cho bảo trì.

3. Theo phương thức điều khiển

• Tay gạt: Thao tác thủ công, chi phí thấp.

• Điều khiển khí nén/Điện: Dùng trong các nhà máy hiện đại, cho phép đóng mở từ xa thông qua tủ điều khiển PLC.

Thông số kỹ thuật quan trọng của van bi SUS 304

Để tránh các sự cố như nổ van hay cháy gioăng, bạn phải nắm rõ các thông số:

• Kích thước: DN15 ($1/2$") đến DN200+ ($8$").

• Áp suất làm việc (Pressure): PN10, PN16, PN25 hoặc Class 150, Class 300. Lưu ý: Chọn sai áp suất có thể dẫn đến biến dạng thân van.

• Nhiệt độ: Tối đa thường ở mức $180^{\circ}C$ do giới hạn của gioăng PTFE. Nếu nhiệt độ cao hơn, cần sử dụng gioăng kim loại đặc biệt.

• Tiêu chuẩn thiết kế: ISO 5211 (cho đầu nối bộ điện), JIS, ANSI hoặc DIN.

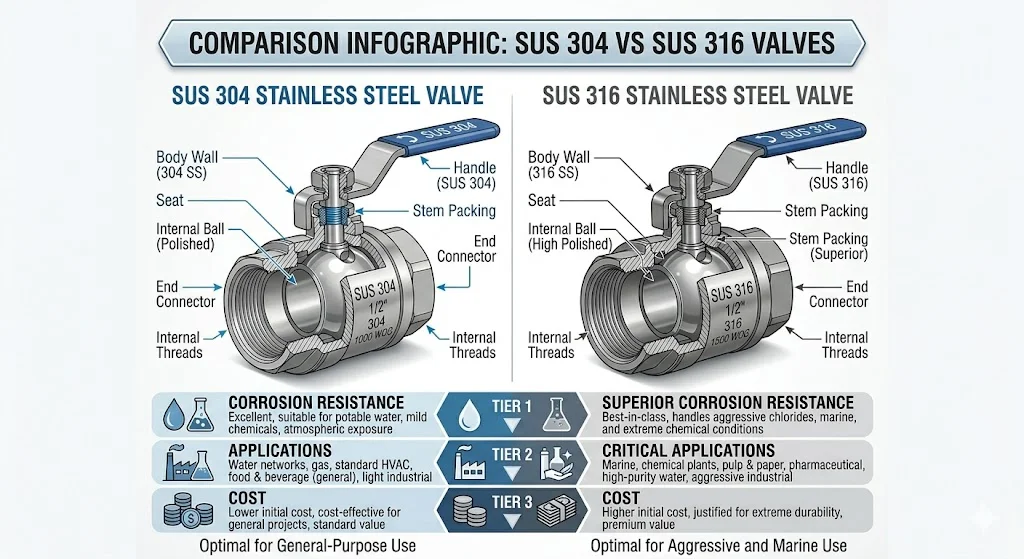

So sánh ball valve SUS 304 vs SUS 316

Insight: Nếu hệ thống của bạn chỉ là nước sinh hoạt hoặc hơi nóng thông thường, ball valve SUS 304 là sự lựa chọn kinh tế nhất. Chỉ khi môi trường có nồng độ muối cao hoặc hóa chất ăn mòn mạnh, bạn mới nên nâng cấp lên SUS 316.

Tại sao nên chọn van bi SUS 304?

1. Chống oxy hóa tuyệt vời: Không bị rỉ sét như van gang hay thép, đảm bảo vệ sinh cho lưu chất.

2. Độ bóng bề mặt: Dễ dàng vệ sinh, đạt tiêu chuẩn vi sinh trong ngành thực phẩm.

3. Giá trị sử dụng dài hạn: Dù giá mua ban đầu cao hơn van nhựa, nhưng tuổi thọ của van inox 304 gấp 5-7 lần, giúp giảm tổng chi phí sở hữu.

4. Chịu được áp suất cao: Đảm bảo an toàn cho người vận hành trong các hệ thống lò hơi, máy nén khí.

Ứng dụng thực tế và sai lầm thường gặp

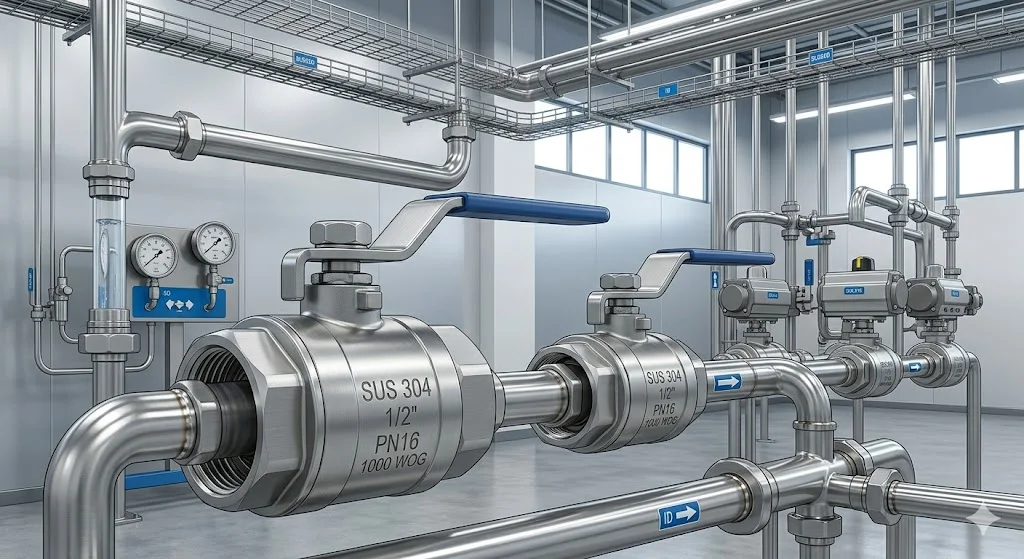

Ứng dụng phổ biến

• Hệ thống xử lý nước: Nước sạch gia đình, nước giải khát.

• Dây chuyền thực phẩm: Sản xuất rượu bia, sữa, nước mắm.

• Ngành dược: Hệ thống dẫn nước cất, dung dịch thuốc.

• Công nghiệp: Hệ thống khí nén, lò hơi áp suất trung bình.

Sai lầm cần tránh

• Mua nhầm inox 201: Nhiều cơ sở bán hàng kém chất lượng dán nhãn 304 lên van inox 201. Hãy dùng thuốc thử hoặc nam châm để kiểm tra (inox 304 chuẩn ít hít nam châm hơn).

• Dùng để điều tiết: Van bi chỉ nên dùng đóng hoặc mở hoàn toàn. Nếu mở hé $45^{\circ}$ lâu ngày, áp lực dòng chảy sẽ làm xói mòn gioăng PTFE, dẫn đến van bị hở.

Checklist chọn và bảo trì van bi SUS 304 chuẩn

Checklist chọn mua:

• [ ] Kiểm tra môi trường lưu chất có tính axit mạnh không? (Có chọn 316, không chọn 304).

• [ ] Kích thước DN bao nhiêu? Kết nối ren hay mặt bích?

• [ ] Yêu cầu chứng chỉ CO (Xuất xứ), CQ (Chất lượng) từ nhà cung cấp.

Hướng dẫn bảo trì:

• Vận hành định kỳ: Ít nhất 1 tháng nên đóng mở van 1 lần để tránh tình trạng kẹt bi do đóng cặn.

• Vệ sinh: Với ngành thực phẩm, cần tháo van vệ sinh định kỳ để đảm bảo không có vi khuẩn trú ngụ trong hốc van.

• Kiểm tra rò rỉ: Quan sát phần cổ van (cổ trục), nếu có rò rỉ cần siết lại đai ốc ép gioăng.

Giải đáp thắc mắc (FAQ)

1. Ball valve SUS 304 là gì?

Là van bi làm từ thép không gỉ 304, chuyên dùng để kiểm soát dòng chảy trong môi trường yêu cầu độ sạch và chống gỉ cao.

2. SUS 304 có bao giờ bị gỉ không?

Trong điều kiện bình thường thì không. Tuy nhiên, nếu tiếp xúc với hóa chất cực mạnh hoặc nước biển, nó vẫn có thể bị "ăn mòn lỗ" (pitting).

3. Tại sao giá van bi inox 304 lại chênh lệch nhiều giữa các đơn vị?

Giá phụ thuộc vào độ dày thân van, chất lượng gioăng PTFE (loại nguyên chất hay pha tạp) và trọng lượng thực tế của van.

4. Van này có dùng cho hơi nóng được không?

Được, nhưng chỉ giới hạn dưới $180^{\circ}C$. Trên mức này, gioăng Teflon sẽ bị biến dạng.

Kết luận

Việc lựa chọn ball valve SUS 304 (van bi inox 304) không chỉ đơn thuần là mua sắm một linh kiện phụ trợ, mà là một khoản đầu tư chiến lược nhằm củng cố tính bền vững và độ tin cậy tuyệt đối cho toàn bộ hệ thống đường ống công nghiệp. Với cấu tạo từ hợp kim thép không gỉ cao cấp, dòng van này sở hữu khả năng kháng oxy hóa vượt trội, chống lại sự ăn mòn từ các tác nhân môi trường và hóa chất cơ bản. Độ bền cơ học ấn tượng của inox 304 giúp van chịu được áp suất vận hành cao và sự biến thiên nhiệt độ liên tục, từ đó giúp doanh nghiệp loại bỏ hoàn toàn nỗi lo về các sự cố rò rỉ thất thoát lưu chất hay tình trạng kẹt bi van đột ngột gây gián đoạn dây chuyền sản xuất.

Để tối ưu hóa hiệu suất và kéo dài tuổi thọ thiết bị, người vận hành cần đặc biệt chú trọng đến nguồn gốc xuất xứ. Hãy ưu tiên các sản phẩm có đầy đủ chứng chỉ CO/CQ (giấy chứng nhận xuất xứ và chất lượng) và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật như ANSI, JIS hoặc DIN. Đặc biệt, quy trình lắp đặt phải được thực hiện đúng kỹ thuật dưới sự hướng dẫn của chuyên gia để đảm bảo độ kín khít hoàn hảo tại các mối nối ren hoặc mặt bích.

Nếu bạn đang triển khai các dự án trong lĩnh vực chế biến thực phẩm, đồ uống hoặc các hệ thống xử lý nước sạch, nước thải đòi hỏi tiêu chuẩn vệ sinh khắt khe, van bi SUS 304 chính là lời giải hoàn hảo. Bề mặt inox trơn nhẵn, ít bám bẩn và dễ dàng vệ sinh giúp kiểm soát tốt các vấn đề về vi sinh và nhiễm chéo. Bạn vẫn đang băn khoăn về thông số DN phù hợp hay cần tư vấn giải pháp điều khiển tự động (điện/khí nén) để đồng bộ hóa hệ thống? Hãy để đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ bạn tìm ra phương án tối ưu nhất, đảm bảo vận hành ổn định và tiết kiệm chi phí bảo trì dài hạn.
