PN 16 Flange: Tiêu Chuẩn Vàng Cho Hệ Thống Áp Lực Trung Bình

Trong quy trình thiết kế và lắp đặt đường ống công nghiệp, việc lựa chọn phụ kiện kết nối là yếu tố sống còn quyết định đến độ bền của toàn hệ thống. Tuy nhiên, một thực trạng đáng ngại là không ít kỹ thuật viên vẫn chọn mặt bích (flange) theo “cảm tính” hoặc chỉ dựa vào kích thước mà bỏ qua thông số áp suất danh nghĩa.

Chọn sai cấp áp PN – rủi ro rò rỉ và hỏng hệ thống là điều khó tránh khỏi. Khi áp suất vận hành thực tế vượt quá khả năng chịu tải của phụ kiện, hiện tượng nổ gioăng, biến dạng mặt bích hoặc rò rỉ lưu chất tại mối nối sẽ xảy ra. PN16 flange là một trong những tiêu chuẩn phổ biến nhất hiện nay, nhưng để vận hành an toàn, bạn cần hiểu đúng bản chất kỹ thuật phía sau con số 16 này.

Bài viết dưới đây sẽ phân tích chuyên sâu về đặc tính, ứng dụng và cách lựa chọn PN16 flange để giúp bạn tối ưu hóa hiệu suất vận hành và tiết kiệm chi phí bảo trì.

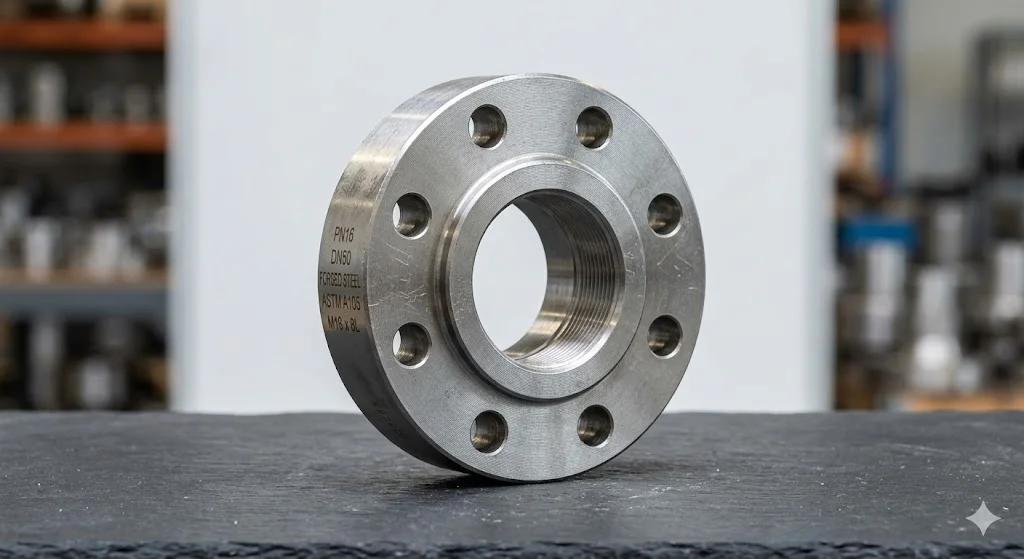

PN 16 Flange là gì?

PN 16 flange là loại mặt bích có cấp áp suất danh nghĩa (Pressure Nominal) là 16 bar (tương đương khoảng 16 kg/cm² hoặc 1.6 MPa). Đây là tiêu chuẩn kết nối đường ống theo hệ mét (thường tuân theo tiêu chuẩn châu Âu như DIN hoặc EN 1092-1), được thiết kế để chịu tải trong các hệ thống áp lực trung bình.

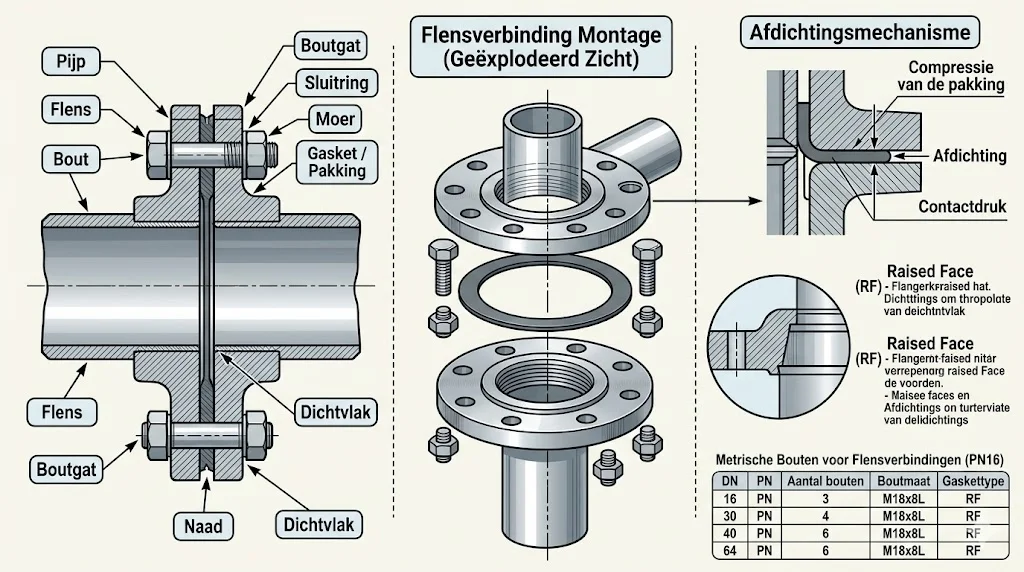

Nguyên lý hoạt động của flange trong hệ thống đường ống

Mặt bích không hoạt động đơn lẻ mà là một phần của bộ ba kết nối: 2 mặt bích + bu lông + gioăng (gasket).

• Cơ chế tạo kín: Khi chúng ta siết chặt hệ thống bu lông, lực ép sẽ truyền qua mặt bích và nén chặt lớp gioăng nằm giữa hai bề mặt tiếp xúc. Gioăng sẽ biến dạng nhẹ để điền đầy các khoảng trống siêu nhỏ, tạo thành một rào cản vật lý ngăn không cho lưu chất thoát ra ngoài.

• Khả năng chịu áp: Flange chịu áp tốt nhờ cấu trúc thép hoặc gang đúc dày dặn, giúp phân bổ lực đều quanh chu vi đường ống. Việc sử dụng gioăng là bắt buộc vì dù mặt bích được gia công phẳng đến đâu, vẫn tồn tại những kẽ hở li ti mà áp suất cao có thể len lỏi qua.

Phân tích chuyên sâu: Các loại PN 16 Flange và Thông số Kỹ thuật

Hiểu về các biến thể của PN16 flange giúp người dùng đưa ra quyết định chính xác cho từng vị trí lắp đặt cụ thể.

1. Các loại mặt bích PN16 phổ biến

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn trực tiếp vào ống. Loại này có khả năng chịu áp suất và nhiệt độ cực tốt, thường dùng trong công nghiệp nặng hoặc các hệ thống yêu cầu độ an toàn tuyệt đối.

• Slip-on Flange (Mặt bích hàn trượt): Ống được đút vào bên trong lòng mặt bích rồi mới hàn. Ưu điểm là dễ căn chỉnh, chi phí thấp và lắp đặt nhanh, phù hợp cho các hệ thống nước, dầu nhẹ.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren thay vì hàn. Đây là giải pháp tối ưu cho các khu vực dễ cháy nổ hoặc những vị trí không thể thi công nhiệt.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để chặn đầu ống. Đây là phụ kiện không thể thiếu tại các điểm chờ hoặc cuối nhánh hệ thống.

2. Thông số kỹ thuật quan trọng của PN16 flange

Lựa chọn mặt bích không chỉ là nhìn vào ký hiệu PN16, bạn cần kiểm soát các chỉ số sau:

• Áp suất danh nghĩa: 16 bar tại nhiệt độ tiêu chuẩn (thường là 20°C).

• Kích thước DN: Phải khớp với kích thước của ống (ví dụ DN100, DN200).

• Hệ lỗ bu lông: Số lượng lỗ và đường kính lỗ bu lông của tiêu chuẩn PN16 sẽ khác hoàn toàn so với PN10 hay PN25, ngay cả khi cùng kích thước DN.

• Vật liệu: Thép carbon (A105), Inox (304, 316), hoặc gang (GG25). Vật liệu sai sẽ dẫn đến ăn mòn hóa học hoặc không chịu được nhiệt độ làm việc.

3. So sánh PN16 với PN10 và PN25

• PN10: Thiết kế mỏng hơn, ít lỗ bu lông hơn, dùng cho hệ thống thoát nước hoặc áp suất thấp.

• PN16: Điểm cân bằng hoàn hảo. Độ dày và khả năng chịu tải vừa đủ cho đa số các ứng dụng dân dụng và công nghiệp nhẹ.

• PN25/PN40: Dùng cho hệ thống hơi nóng (steam), lò hơi áp suất cao.

Vì sao PN16 được ưa chuộng nhất? Bởi nó bao phủ được khoảng 80% nhu cầu của các hệ thống cấp nước, PCCC và HVAC tại Việt Nam với mức giá thành hợp lý và vật tư thay thế cực kỳ dễ tìm.

Ứng dụng thực tế và sai lầm cần tránh

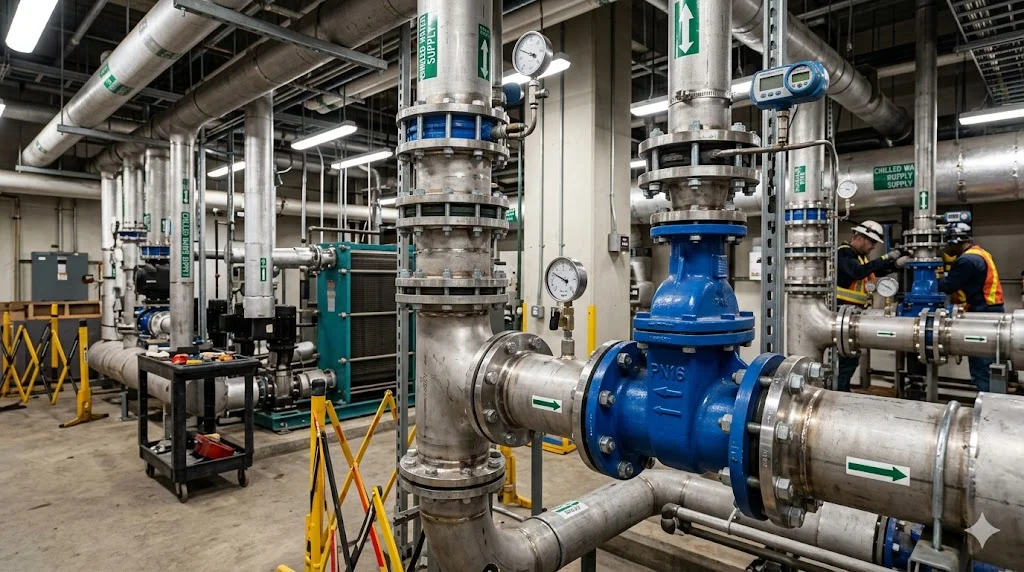

PN16 flange dùng trong hệ thống nào?

Mặt bích tiêu chuẩn PN16 xuất hiện dày đặc trong:

• Cấp thoát nước: Các trạm bơm, đường ống dẫn nước sạch đô thị.

• Hệ thống HVAC: Kết nối các máy lạnh trung tâm (Chiller), tháp giải nhiệt.

• PCCC: Các họng cứu hỏa, đường ống dẫn nước chữa cháy trong tòa nhà.

• Công nghiệp nhẹ: Dẫn thực phẩm, đồ uống, dầu thủy phân áp áp trung bình.

Sai lầm thường gặp khi sử dụng

• Nhầm lẫn áp suất danh nghĩa và thực tế: PN16 nghĩa là 16 bar ở nhiệt độ phòng. Nếu hệ thống của bạn chạy nước nóng 150°C, khả năng chịu áp thực tế của mặt bích sẽ giảm xuống đáng kể (có thể chỉ còn 10-12 bar).

• Râu ông nọ chắp cằm bà kia: Lắp mặt bích tiêu chuẩn DIN (PN16) vào van tiêu chuẩn JIS (10K). Mặc dù kích thước ống giống nhau nhưng hệ lỗ bu lông sẽ lệch nhau, không thể lắp vừa.

Hướng dẫn chọn và lắp đặt PN16 Flange đúng chuẩn

Để hệ thống không xảy ra sự cố rò rỉ sau khi vận hành, hãy tuân thủ Checklist sau:

Checklist lựa chọn:

• [ ] Xác định áp suất đỉnh: Áp suất tối đa khi xảy ra sốc nước có vượt quá 16 bar không?

• [ ] Nhiệt độ môi chất: Chọn vật liệu Inox nếu nhiệt độ cao hoặc có tính acid.

• [ ] Đồng bộ tiêu chuẩn: Kiểm tra các thiết bị đi kèm (van, máy bơm) đang dùng tiêu chuẩn gì để chọn mặt bích tương ứng.

Lưu ý khi lắp đặt:

1. Căn chỉnh mặt bích: Đảm bảo hai mặt bích song song hoàn hảo trước khi siết.

2. Siết bu lông đều lực: Thực hiện siết theo sơ đồ hình sao (đối xứng) để gioăng được ép đều, tránh bị lệch hoặc vênh mặt bích.

3. Dùng đúng loại gioăng: Hệ thống hóa chất dùng gioăng PTFE, hệ thống nước dùng gioăng cao su EPDM.

4. Kiểm tra rò rỉ: Thực hiện test áp tĩnh (hydro test) trước khi đưa vào vận hành chính thức.

Câu hỏi thường gặp (FAQ)

1. PN16 có nghĩa là gì?

PN16 là viết tắt của Pressure Nominal 16, nghĩa là mặt bích này được thiết kế để làm việc an toàn ở áp suất tối đa 16 bar trong điều kiện nhiệt độ tiêu chuẩn.

2. PN 16 flange có dùng cho nước nóng được không?

Có thể dùng được. Tuy nhiên, nếu là nước nóng trên 100°C, bạn cần chọn mặt bích bằng thép hoặc inox kết hợp với gioăng chịu nhiệt (như gioăng chì hoặc gioăng amiăng) thay vì gioăng cao su thông thường.

3. Mặt bích PN16 có lắp vừa mặt bích PN10 không?

Trong một số kích thước nhỏ (DN10 đến DN40), lỗ bu lông có thể giống nhau. Tuy nhiên, từ DN50 trở lên, số lượng và khoảng cách lỗ bu lông giữa PN10 và PN16 là khác nhau, không thể lắp lẫn.

4. Có phải PN16 là áp suất phá hủy không?

Không. PN16 là áp suất làm việc định mức. Áp suất phá hủy thực tế cao hơn nhiều, nhưng tuyệt đối không được vận hành quá ngưỡng PN để đảm bảo an toàn.

5. PN16 flange thường làm từ chất liệu gì?

Phổ biến nhất là thép carbon mạ kẽm (chống gỉ tốt, giá rẻ), Inox 304/316 (dùng cho hóa chất) và gang (dùng cho hệ thống nước thải).

Kết luận

Việc hiểu sâu về PN 16 flange không chỉ giúp bạn xây dựng một hệ thống kỹ thuật an toàn mà còn là cách tối ưu hóa chi phí đầu tư. Chọn đúng cấp áp suất, đúng vật liệu và lắp đặt đúng kỹ thuật là "chìa khóa" để loại bỏ rủi ro rò rỉ, bảo vệ tài sản và tính mạng con người.

PN16 là ký hiệu chỉ cấp áp suất danh định (Pressure Nominal), tương đương khả năng chịu áp tối đa khoảng 16 bar trong điều kiện tiêu chuẩn. Tuy nhiên, nhiều người thường hiểu sai rằng PN16 luôn chịu được 16 bar trong mọi điều kiện, trong khi thực tế áp suất chịu đựng còn phụ thuộc vào nhiệt độ, vật liệu và môi trường làm việc. Đây chính là điểm dễ dẫn đến lựa chọn sai và tiềm ẩn rủi ro trong vận hành.

Ngoài ra, việc chọn sai tiêu chuẩn mặt bích (DIN, ANSI, JIS) hoặc không đồng bộ giữa các thiết bị cũng có thể gây lệch lỗ bulong, không kín khít khi lắp đặt. Bên cạnh đó, kỹ thuật siết bulong, lựa chọn gioăng làm kín và kiểm soát lực siết cũng đóng vai trò quan trọng không kém trong việc đảm bảo độ kín và độ bền của mối nối.

Một hệ thống an toàn không đến từ một thiết bị tốt, mà đến từ sự đồng bộ của toàn bộ chi tiết và quy trình lắp đặt chuẩn xác.
