Bơm TV Là Gì? Giải Pháp Bơm Nước Sâu Hiệu Quả Nhất Cho Công Trình Lớn

Trong các dự án thủy lợi, cấp nước công nghiệp hay khai thác nước ngầm quy mô lớn, thuật ngữ "bơm TV" thường xuyên được nhắc đến. Tuy nhiên, không ít kỹ sư mới hoặc chủ đầu tư cảm thấy bối rối vì đây không phải là một thuật ngữ kỹ thuật phổ thông trong giáo trình. Thực tế, trong giới chuyên môn, bơm TV (viết tắt của Vertical Turbine Pump – Bơm Tuabin Trục Đứng) là một trong những giải pháp tối ưu nhất cho bài toán hút nước từ độ sâu lớn.

Vậy Bơm Tuabin Trục Đứng thực chất là gì? Tại sao trong các trạm bơm nước thô hay các giếng khoan công nghiệp, người ta ưu tiên sử dụng thiết bị này thay vì các loại bơm ly tâm thông thường? Việc hiểu sai bản chất hoặc lựa chọn nhầm cấu hình không chỉ dẫn đến việc thiết bị không vận hành được, mà còn gây lãng phí hàng trăm triệu đồng cho chi phí lắp đặt. Bài viết này sẽ giúp bạn làm sáng tỏ mọi khía cạnh kỹ thuật, từ nguyên lý vận hành đến cách lựa chọn cấu hình chuẩn xác cho dự án của mình.

Bơm TV là gì? Nguyên lý hoạt động

1. Định nghĩa

Bơm TV hay còn gọi là bơm tuabin trục đứng, là dòng máy bơm công nghiệp được thiết kế đặc biệt để hút nước từ các nguồn có độ sâu lớn như giếng khoan công nghiệp, sông, hồ, hoặc các bể chứa ngầm sâu. Khác với các dòng bơm đặt cạn hay bơm chìm hoàn toàn, dòng bơm này có cấu tạo động cơ nằm trên mặt đất, trong khi bộ phận cánh bơm lại nằm chìm sâu dưới mực nước.

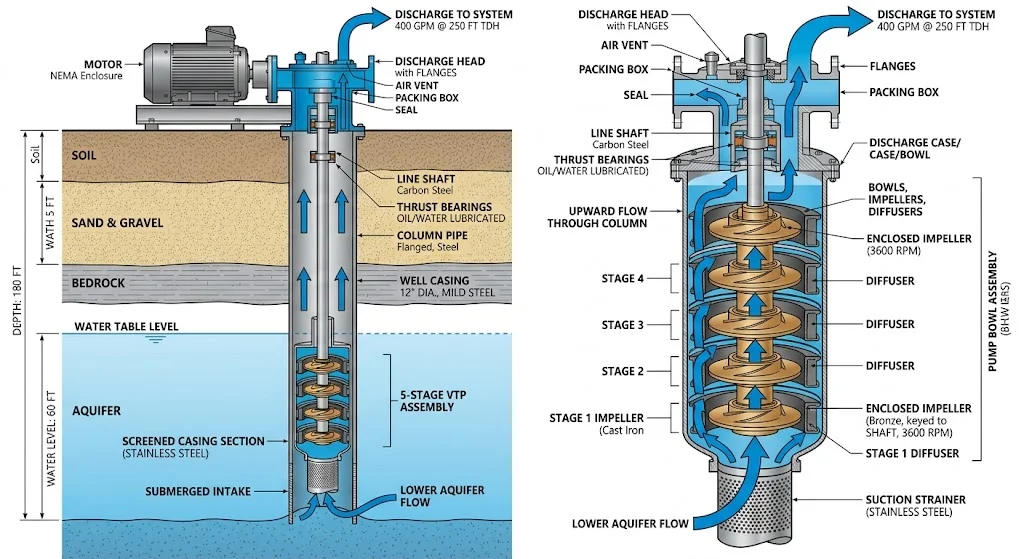

2. Nguyên lý hoạt động

Nguyên lý của Bơm Tuabin Trục Đứng dựa trên sự kết hợp giữa lực ly tâm và lực đẩy của các tầng cánh tuabin. Động cơ đặt trên bề mặt sẽ tạo ra mô-men xoắn, truyền qua một hệ thống trục dài nối thẳng xuống dưới cùng của giếng hoặc bể. Tại đáy, các tầng cánh bơm (cánh tuabin) quay, tạo ra lực hút nước mạnh mẽ và đẩy cột nước lên cao thông qua ống dẫn (column pipe). Quá trình này diễn ra liên tục, tạo ra lưu lượng lớn và cột áp ổn định.

3. Đặc điểm cốt lõi

• Khả năng hút sâu: Đây là ưu điểm vượt trội nhất, có thể khai thác nước từ độ sâu hàng trăm mét.

• Lưu lượng lớn: Đáp ứng nhu cầu cấp nước cho khu công nghiệp, trạm bơm thủy lợi.

• Tính ổn định: Do động cơ đặt trên mặt đất, việc bảo trì, bảo dưỡng định kỳ trở nên thuận tiện và an toàn hơn nhiều so với bơm chìm.

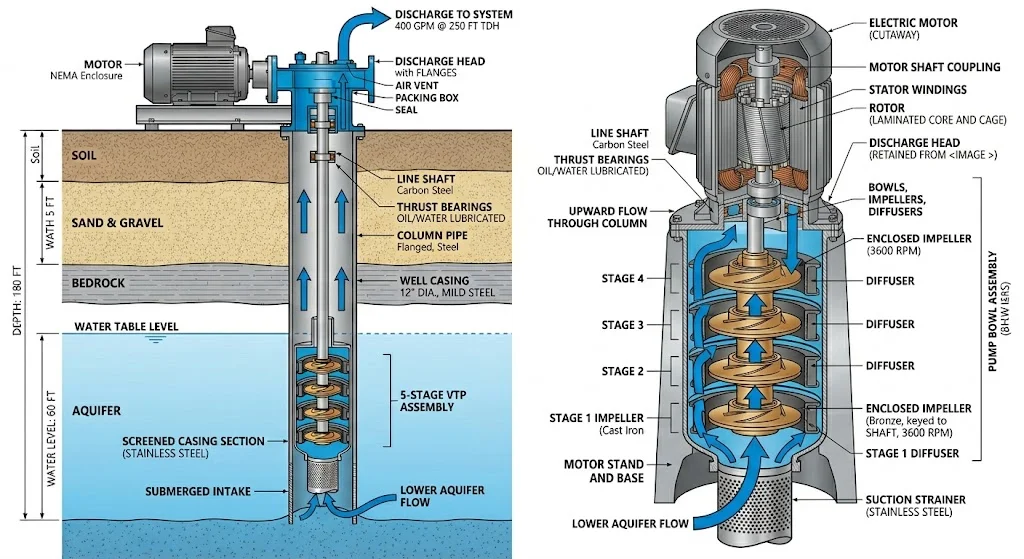

Cấu tạo & các thành phần chính của Bơm Tuabin Trục Đứng

Sự khác biệt của Bơm Tuabin Trục Đứng nằm ở kết cấu trục truyền động đặc thù, cho phép nó làm việc trong những môi trường khắc nghiệt mà các dòng bơm khác khó lòng đáp ứng.

• Động cơ (Motor): Thường là động cơ điện công suất lớn, đặt trên bệ đỡ trên mặt đất. Việc đặt động cơ trên giúp tránh được các rủi ro về độ ẩm, ngập lụt và dễ dàng kiểm tra nhiệt độ.

• Trục bơm (Shaft): Đây là "xương sống" của bơm. Trục dài nối từ động cơ xuống bộ phận cánh bơm. Trục cần độ chính xác cơ khí cực cao để tránh rung lắc và lệch tâm khi vận hành ở tốc độ cao.

• Cánh bơm (Impeller): Hệ thống cánh tuabin được xếp chồng theo tầng (nhiều tầng cánh). Mỗi tầng cánh đóng góp thêm một phần áp suất vào cột nước.

• Ống dẫn (Column pipe): Là ống dẫn nước từ dưới lên. Bên trong ống này thường chứa trục bơm.

Vì sao động cơ đặt trên?

Việc đặt động cơ trên mặt đất không chỉ giúp kéo dài tuổi thọ của thiết bị điện mà còn cho phép người vận hành dễ dàng thực hiện các công việc kiểm tra rung động, nhiệt độ mà không cần phải cẩu cả hệ thống bơm lên như bơm chìm. Đây là lý do chính giúp Bơm Tuabin Trục Đứng trở thành lựa chọn hàng đầu cho các trạm bơm nước thô dài hạn.

Các loại Bơm Tuabin Trục Đứng phổ biến trên thị trường

Tùy vào mục đích sử dụng, Bơm Tuabin Trục Đứng được chia thành nhiều cấu hình khác nhau để tối ưu hóa hiệu suất thủy lực.

1. Bơm Tuabin Trục Đứng nhiều tầng cánh

Loại này được thiết kế với nhiều tầng cánh xếp chồng, chuyên dụng cho các hệ thống cần cột áp cực cao. Nếu nguồn nước nằm rất sâu hoặc cần đẩy nước lên cao, bơm nhiều tầng cánh là lựa chọn không thể thay thế.

2. Bơm TV lưu lượng lớn

Tập trung vào kích thước cánh và đường kính ống dẫn. Loại này dùng cho các trạm bơm cấp nước đô thị hoặc tưới tiêu nông nghiệp quy mô lớn, nơi cần di chuyển hàng nghìn mét khối nước mỗi giờ.

3. Bơm Tuabin Trục Đứng theo vật liệu (Nước sạch vs Nước thô)

• Bơm nước sạch: Thường làm bằng gang đúc hoặc inox tùy cấp độ.

• Bơm nước thô: Cần vật liệu chịu mài mòn cao (như gang hợp kim cứng hoặc thép không gỉ đặc biệt) để chịu được cát, bùn lẫn trong nguồn nước sông hồ.

Bảng so sánh:

Thông số kỹ thuật quan trọng khi thiết kế

Việc lựa chọn sai cấu hình bơm Tuabin Trục Đứng sẽ dẫn đến tình trạng bơm không hút được nước, quá tải động cơ hoặc mài mòn cánh bơm nhanh chóng. Dưới đây là 4 thông số bắt buộc phải làm rõ:

• Lưu lượng (m³/h): Nhu cầu sử dụng nước thực tế là bao nhiêu?

• Cột áp (m): Tổng chiều cao từ mực nước thấp nhất đến điểm xả cao nhất cộng với tổn thất ma sát đường ống.

• Độ sâu hút (m): Khoảng cách từ mặt đất đến mực nước tĩnh và mực nước động (khi bơm chạy).

• Công suất (kW/HP): Phải được tính toán dư tải an toàn để đảm bảo động cơ hoạt động bền bỉ trong môi trường tải nặng.

Tại sao sai thông số là thảm họa?

Nếu tính toán độ sâu hút không chuẩn (ví dụ: mực nước hạ thấp vào mùa khô), Bơm Tuabin Trục Đứng sẽ rơi vào hiện tượng xâm thực (cavitation) hoặc chạy không tải. Chỉ sau vài tuần, cánh bơm sẽ bị phá hủy hoàn toàn, và trục bơm có thể bị gãy do lệch tâm. Đó là lý do bạn cần các chuyên gia tính toán thủy lực thay vì chọn "cảm tính".

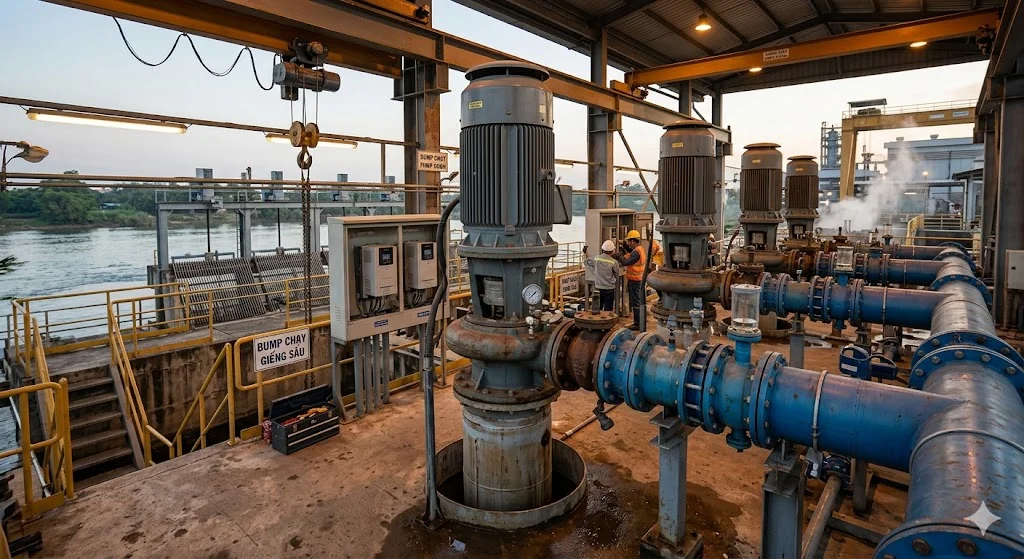

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào cần dùng Bơm Tuabin Trục Đứng?

• Hút nước giếng sâu: Khi các loại bơm chìm không đáp ứng được lưu lượng hoặc khi chủ đầu tư muốn đặt động cơ trên cạn để dễ bảo trì.

• Trạm bơm nước thô: Cấp nước cho các nhà máy xử lý nước tập trung từ sông, hồ.

• Cấp nước công nghiệp: Hệ thống làm mát nhà máy nhiệt điện, công nghiệp nặng.

Sai lầm chết người trong lắp đặt

1. Dùng bơm thường thay thế: Cố gắng lắp bơm ly tâm trục ngang cho giếng sâu > 10m (thực tế bơm trục ngang chỉ hút tối đa 7-8m).

2. Không tính toán độ sâu động học: Chỉ tính mực nước tĩnh mà quên mất mực nước hạ thấp khi bơm hoạt động liên tục.

3. Lắp đặt trục không đồng tâm: Đây là lỗi phổ biến nhất. Trục bơm nếu bị lệch dù chỉ vài milimet cũng sẽ gây rung lắc dữ dội, làm hỏng ổ bi và phớt chặn dầu, dẫn đến chi phí sửa chữa khổng lồ.

Hướng dẫn: Checklist chọn bơm TV chuẩn kỹ thuật

Để đảm bảo hệ thống vận hành trơn tru ngay từ lần đầu tiên, hãy áp dụng quy trình kiểm tra dưới đây:

Checklist chọn bơm Tuabin Trục Đứng:

• [ ] Xác định mực nước: Đo chính xác mực nước tĩnh và mực nước động vào mùa khô.

• [ ] Tính lưu lượng: Xác định nhu cầu nước đỉnh điểm của hệ thống.

• [ ] Tính cột áp: Bao gồm cột áp địa hình và tổn thất ma sát ống.

• [ ] Chọn vật liệu: Nguồn nước có cát/đá hay không? Nếu có, cần vật liệu chịu mài mòn.

• [ ] Hệ thống điều khiển: Lắp thêm biến tần (VFD) để bảo vệ bơm khỏi sốc áp và tiết kiệm điện.

Lưu ý khi vận hành:

• Tránh chạy khô: Bắt buộc có cảm biến mực nước để ngắt bơm kịp thời.

• Kiểm tra trục: Định kỳ 3-6 tháng/lần, kiểm tra độ đồng tâm và bôi trơn hệ thống trục.

• Bảo trì: Đừng bỏ qua việc thay dầu định kỳ cho hệ thống đầu bơm.

FAQ – Giải đáp thắc mắc thường gặp

1. Bơm Tuabin Trục Đứng có phải là bơm chìm không?

Không. Đây là sự nhầm lẫn phổ biến. Bơm Tuabin Trục Đứng có động cơ đặt hoàn toàn trên mặt đất, còn bơm chìm thì động cơ nằm dưới nước.

2.Bơm Tuabin Trục Đứng dùng cho giếng sâu được không?

Rất phù hợp. Đây là giải pháp ưu việt cho các giếng khoan công nghiệp cần lưu lượng lớn mà bơm chìm không thể đáp ứng.

3. Vì sao bơm không hút được nước?

Nguyên nhân thường do: tính toán sai độ sâu hút, hở đường ống hút, hoặc bị tụt mực nước trong giếng khiến đầu hút nằm trên mặt nước.

4. Bơm TV có đắt không?

Thường cao hơn bơm ly tâm thông thường do cấu tạo trục truyền động phức tạp và yêu cầu độ chính xác cơ khí cao. Tuy nhiên, hiệu quả kinh tế dài hạn (độ bền, dễ bảo trì) vượt trội hơn hẳn.

Kết luận & CTA

Bơm TV là một thiết bị kỹ thuật chuyên sâu, thường được sử dụng trong các hệ thống khai thác nước ngầm hoặc cấp nước quy mô lớn. Do đặc thù làm việc ở độ sâu lớn và yêu cầu áp lực cao, việc lựa chọn và lắp đặt bơm Tuabin Trục Đứng đòi hỏi sự hiểu biết rõ về thủy lực, địa chất cũng như điều kiện vận hành thực tế. Một sai lệch nhỏ trong việc tính toán cột áp, lưu lượng hay lựa chọn vật liệu cũng có thể dẫn đến hiệu suất kém hoặc hư hỏng thiết bị trong quá trình sử dụng.

Khi hiểu đúng bản chất và nguyên lý hoạt động của bơm, bạn có thể tối ưu hóa hệ thống ngay từ đầu. Điều này không chỉ giúp tiết kiệm chi phí điện năng mà còn giảm thiểu rủi ro hỏng hóc, kéo dài tuổi thọ thiết bị và đảm bảo nguồn nước luôn được cung cấp ổn định. Đặc biệt đối với các dự án cấp nước sinh hoạt hoặc công nghiệp, tính liên tục và an toàn của nguồn nước là yếu tố không thể đánh đổi.

Đừng để những sai lầm trong khâu lựa chọn cấu hình trở thành gánh nặng chi phí bảo trì về sau. Nếu bạn đang đối mặt với bài toán khai thác nước sâu hoặc cần nâng cấp trạm bơm, việc tìm đến các chuyên gia có kinh nghiệm sẽ giúp bạn có được giải pháp phù hợp, hiệu quả và bền vững trong dài hạn.
