Tiêu chuẩn thiết kế phòng bơm chữa cháy: "Trái tim" của hệ thống PCCC an toàn

Trong quy trình nghiệm thu Phòng cháy chữa cháy (PCCC) cho các công trình công nghiệp và dân dụng, phòng bơm chữa cháy luôn là hạng mục được kiểm tra khắt khe nhất. Đây được coi là "trái tim" điều phối toàn bộ nguồn nước để dập tắt hỏa hoạn. Tuy nhiên, thực tế triển khai cho thấy nhiều chủ đầu tư và đơn vị thi công thường mắc phải những sai lầm nghiêm trọng như thiết kế sai sơ đồ nguyên lý, thiếu thiết bị dự phòng hoặc lắp đặt tại vị trí dễ ngập lụt. Những sai sót này không chỉ khiến công trình không đạt chuẩn nghiệm thu, gây đình trệ tiến độ đưa vào sử dụng, mà còn tiềm ẩn nguy cơ hệ thống bị "tê liệt" hoàn toàn khi có sự cố cháy thực tế xảy ra. Việc hiểu đúng và đủ về tiêu chuẩn xây dựng hệ thống này là chìa khóa giúp bạn thi công chuẩn xác, tối ưu chi phí và quan trọng nhất là tránh mọi rủi ro pháp lý cũng như đảm bảo an toàn tuyệt đối cho tính mạng, tài sản.

Phòng bơm chữa cháy là gì? Vai trò và nguyên lý vận hành

Phòng bơm chữa cháy là khu vực kỹ thuật biệt lập, được thiết kế chuyên dụng để chứa các máy bơm nước, tủ điều khiển và hệ thống đường ống cung cấp nước chữa cháy. Nhiệm vụ cốt lõi của nó là đảm bảo duy trì áp lực và lưu lượng nước ổn định, liên tục để cung cấp cho các đầu phun Sprinkler, cuộn vòi chữa cháy (Hydrant) hoặc các thiết bị chữa cháy khác trong toàn bộ tòa nhà khi xảy ra sự cố.

Về nguyên lý hoạt động, khi có đám cháy phát sinh, áp suất trong đường ống sẽ giảm xuống hoặc các cảm biến dòng chảy sẽ gửi tín hiệu về trung tâm. Lúc này, phòng máy bơm chữa cháy sẽ ngay lập tức được kích hoạt. Hệ thống sẽ điều khiển các cụm bơm hoạt động theo thứ tự ưu tiên nhằm đẩy nước đến các khu vực đang có cháy.

Bản chất của khu vực này là trung tâm cung cấp năng lượng thủy lực cho toàn bộ mạng lưới PCCC. Do đó, yêu cầu nghiêm ngặt nhất là hệ thống phải đảm bảo khả năng vận hành 100% công suất trong mọi tình huống, kể cả khi tòa nhà bị mất điện hoàn toàn.

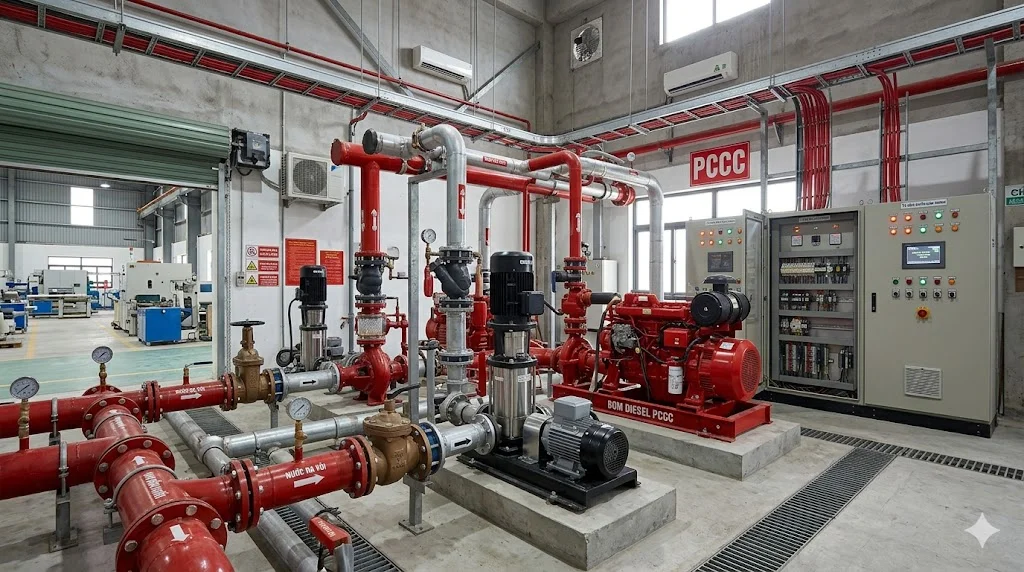

Cấu tạo chi tiết của một phòng bơm chữa cháy tiêu chuẩn

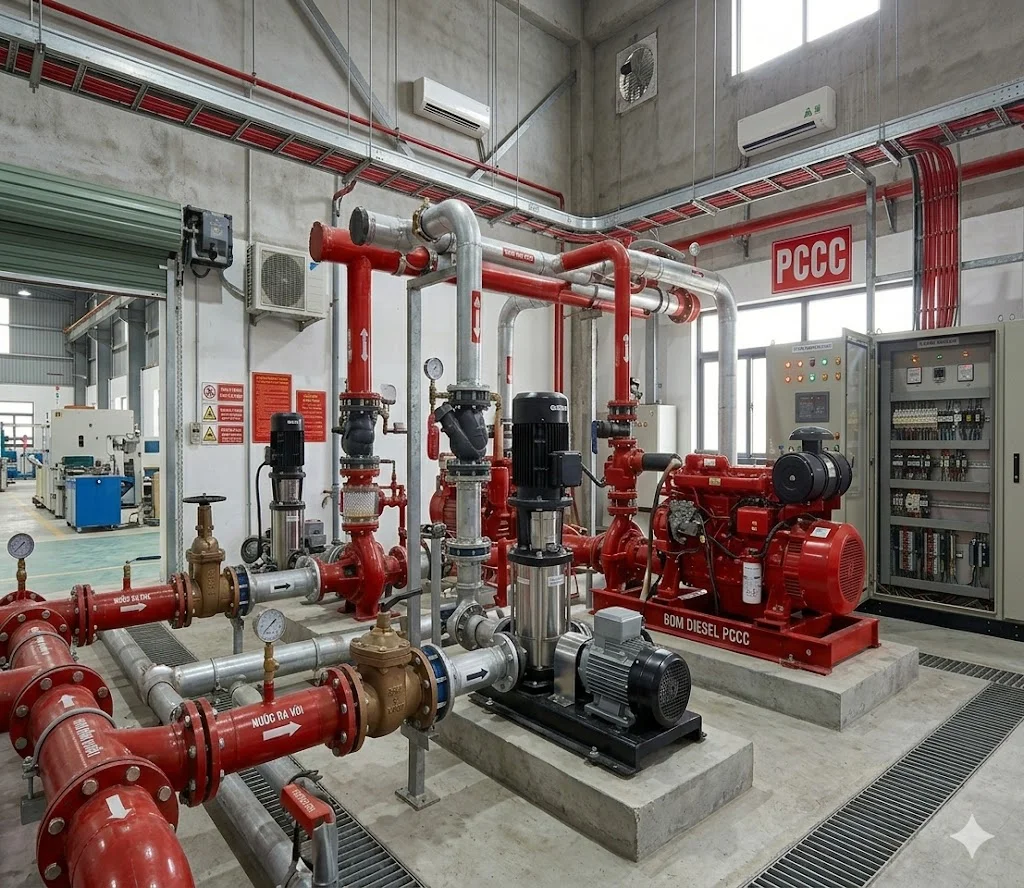

Một phòng máy bơm chữa cháy hoàn chỉnh không chỉ có máy bơm mà là một hệ thống thiết bị phối hợp nhịp nhàng, bao gồm các thành phần chủ chốt sau:

• Bơm chữa cháy chính (Electric Pump): Thường là bơm ly tâm trục ngang hoặc trục đứng chạy bằng điện. Đây là nguồn cấp nước chủ lực khi hệ thống khởi động.

• Bơm Diesel dự phòng (Diesel Pump): Hoạt động bằng động cơ đốt trong. Đây là "cứu cánh" duy nhất khi hệ thống điện của tòa nhà bị ngắt do cháy hoặc quá tải.

• Bơm bù áp (Jockey Pump): Là loại bơm có lưu lượng nhỏ nhưng áp lực cao. Vai trò của nó là duy trì áp suất hằng số trong đường ống, bù đắp lượng áp suất bị mất đi do rò rỉ nhỏ, giúp hệ thống không phải kích hoạt bơm chính vô tội vạ.

• Tủ điều khiển hệ thống: "Bộ não" quản lý việc đóng ngắt các bơm theo kịch bản đã lập trình sẵn, bảo vệ động cơ khỏi các sự cố điện.

• Hệ thống van và đường ống: Bao gồm van chặn, van một chiều, khớp nối chống rung và bình tích áp.

Việc phối hợp giữa 3 loại bơm này đảm bảo rằng hệ thống PCCC luôn trong trạng thái sẵn sàng chiến đấu, dù ở chế độ chờ hay khi có hỏa hoạn xảy ra.

Tiêu chuẩn thiết kế phòng bơm chữa cháy hiện hành

Việc thiết kế và lắp đặt phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn như TCVN 2622, TCVN 4513 và đặc biệt là các quy chuẩn kỹ thuật quốc tế như NFPA 20. Các yêu cầu kỹ thuật trọng yếu bao gồm:

1. Vị trí và diện tích: Phòng bơm phải đặt ở tầng hầm 1 hoặc tầng 1, có lối đi trực tiếp ra ngoài hoặc hành lang an toàn. Diện tích phải đủ rộng để kỹ thuật viên dễ dàng thao tác, bảo trì.

2. Khả năng chịu lửa: Tường và trần phòng bơm phải được xây bằng vật liệu chống cháy với giới hạn chịu lửa theo quy định (thường là REI 120 trở lên).

3. Thông gió và chống ngập: Đây là yếu tố cực kỳ quan trọng. Hệ thống thông gió giúp làm mát động cơ (đặc biệt là bơm Diesel), trong khi hệ thống thoát nước và gờ chống tràn phải đảm bảo thiết bị không bị hư hỏng khi có sự cố ngập lụt tầng hầm.

Tại sao phải tuân thủ khắt khe? Nếu phòng bơm không có hệ thống thông gió đạt chuẩn, bơm Diesel sẽ bị quá nhiệt và ngắt sau vài phút hoạt động, khiến toàn bộ hệ thống chữa cháy trở nên vô dụng giữa lúc nguy cấp nhất.

Các thông số kỹ thuật sống còn trong hệ thống bơm

Khi lựa chọn thiết bị cho phòng máy bơm chữa cháy, chuyên gia PCCC luôn đặc biệt lưu tâm đến 3 chỉ số:

• Lưu lượng (Flow Rate - $Q$): Lượng nước tối thiểu cung cấp cho các đầu phun trong một đơn vị thời gian (thường tính bằng $l/s$ hoặc $m^3/h$).

• Cột áp (Head - $H$): Áp lực cần thiết để đẩy nước lên tầng cao nhất và xa nhất của công trình nhưng vẫn đảm bảo áp suất tại đầu phun.

• Công suất bơm ($P$): Phải được tính toán dư tải để đảm bảo máy không bị quá tải khi vận hành liên tục.

Việc tính toán sai thông số sẽ dẫn đến hậu quả nghiêm trọng: nước không đẩy tới được các tầng cao, hoặc áp lực quá yếu không đủ để kích hoạt các đầu phun tự động.

So sánh vai trò của các loại bơm trong hệ thống

Insight chuyên gia: Một hệ thống thiếu bơm Diesel hoặc bơm bù áp sẽ không bao giờ đạt chuẩn nghiệm thu theo quy định pháp luật hiện hành tại Việt Nam. Bơm Diesel không chỉ là dự phòng, nó là sự bảo hiểm cao nhất cho sự sinh tồn của công trình.

Vì sao bơm dự phòng Diesel là hạng mục không thể thay thế?

Trong hầu hết các vụ hỏa hoạn lớn, hệ thống điện thường là bộ phận bị hỏng hoặc bị ngắt đầu tiên để tránh chập cháy lan rộng. Nếu phòng bơm chữa cháy chỉ phụ thuộc vào điện lưới, toàn bộ hệ thống chữa cháy tự động sẽ ngừng hoạt động ngay lập tức.

Nguyên tắc vàng trong PCCC là: Hệ thống phải luôn hoạt động trong điều kiện khắc nghiệt nhất. Do đó, bơm Diesel với bình ắc quy dự phòng riêng biệt là thiết bị duy nhất đảm bảo nguồn nước chữa cháy vẫn chảy dù tòa nhà đã bị cắt điện hoàn toàn.

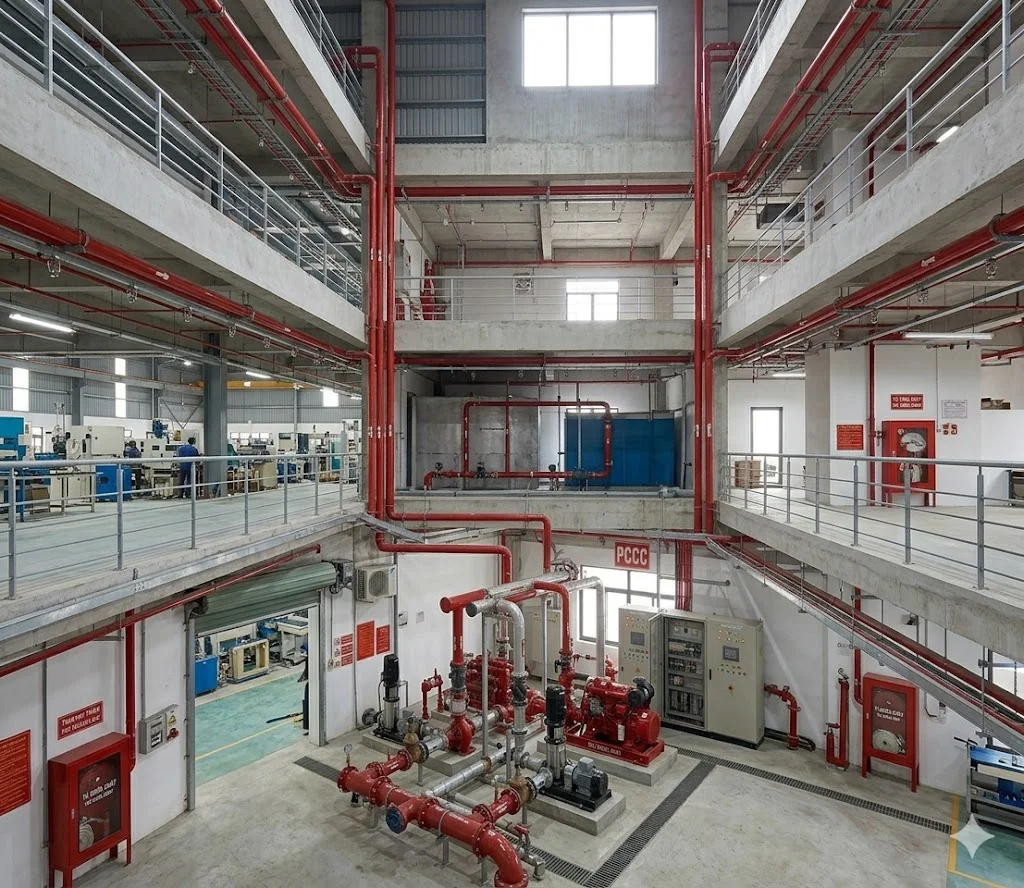

Ứng dụng thực tế: Những công trình nào bắt buộc có phòng bơm?

Không phải mọi công trình đều cần phòng bơm phức tạp, nhưng theo quy định, các đối tượng sau là bắt buộc:

• Chung cư cao tầng, trung tâm thương mại: Nơi có mật độ người cư trú cao.

• Nhà máy, kho xưởng: Khu vực chứa nhiều vật liệu dễ cháy (hóa chất, gỗ, may mặc).

• Tòa nhà văn phòng, khách sạn: Yêu cầu bảo vệ tài sản và tính mạng nghiêm ngặt.

Sai lầm thường gặp: Nhiều chủ đầu tư vì tiết kiệm chi phí mà lược bỏ bơm dự phòng hoặc lắp đặt máy bơm không đúng công suất thực tế. Hậu quả là khi đoàn kiểm tra nghiệm thu, toàn bộ hệ thống phải dỡ bỏ và làm lại từ đầu, gây lãng phí gấp nhiều lần so với đầu tư chuẩn từ đầu.

Checklist thiết kế và thi công phòng bơm chữa cháy chuẩn 2026

Để đảm bảo hệ thống vượt qua mọi kỳ kiểm định, hãy tuân thủ các checklist sau:

Checklist thiết kế:

• [ ] Đủ cụm 3 loại bơm: Chính (Điện), Dự phòng (Diesel), Bù áp.

• [ ] Sơ đồ điện có kết nối với máy phát điện dự phòng.

• [ ] Hệ thống thông gió và chiếu sáng khẩn cấp trong phòng bơm.

Checklist thi công:

• [ ] Lắp đặt đúng sơ đồ nguyên lý, các van chặn phải có tín hiệu giám sát.

• [ ] Thử áp lực đường ống vượt mức áp suất làm việc ít nhất 1.5 lần.

• [ ] Chạy thử (Test run) liên tục trong 30-60 phút để kiểm tra độ ổn định.

Lưu ý quan trọng: Hệ thống PCCC sau khi thi công cần được bảo trì định kỳ hàng tháng. Việc bỏ mặc phòng bơm lâu ngày có thể dẫn đến việc rỉ sét van hoặc hỏng bình ắc quy khởi động của bơm Diesel.

FAQ – Giải đáp thắc mắc về phòng máy bơm chữa cháy

1. Phòng bơm chữa cháy có bắt buộc phải ngăn cách bằng tường chống cháy không?

Có. Đây là quy định bắt buộc của TCVN để bảo vệ máy bơm không bị hư hỏng bởi chính đám cháy mà nó đang cố gắng dập tắt.

2. Có thể dùng 2 bơm điện để thay thế cho 1 bơm điện và 1 bơm diesel không?

Chỉ được chấp nhận nếu bạn có hai nguồn điện độc lập (2 trạm biến áp khác nhau) hoặc hệ thống máy phát điện có công suất đủ lớn và được bảo vệ chống cháy cực kỳ nghiêm ngặt. Tuy nhiên, phương án dùng bơm Diesel vẫn là lựa chọn an toàn và dễ nghiệm thu nhất.

3. Bao lâu thì cần khởi động kiểm tra hệ thống một lần?

Ít nhất là 1 tuần một lần ở chế độ chạy không tải và hàng tháng ở chế độ có tải để đảm bảo dầu bôi trơn và nhiên liệu luôn sẵn sàng.

4. Phòng bơm bị ngập nước có sao không?

Rất nguy hiểm. Nước ngập sẽ làm chập cháy tủ điện và hỏng động cơ. Do đó, thiết kế chống ngập là bắt buộc để đạt chuẩn PCCC.

Kết luận
